Підсилювач
Номер патенту: 66332
Опубліковано: 26.12.2011
Формула / Реферат
Підсилювач, що складається принаймні із двох модулів, кожний з яких складається з керуючого елемента, вихід якого зв'язаний із входом комутуючого елемента, виходи якого підключені послідовно із джерелом живлення, баластовим навантаженням і з корисним навантаженням, який відрізняється тим, що кожний з модулів містить індивідуальне джерело живлення та підключений послідовно до комутуючого елемента й баластового навантаження, при цьому баластові навантаження модулів з'єднані між собою послідовно.
Текст

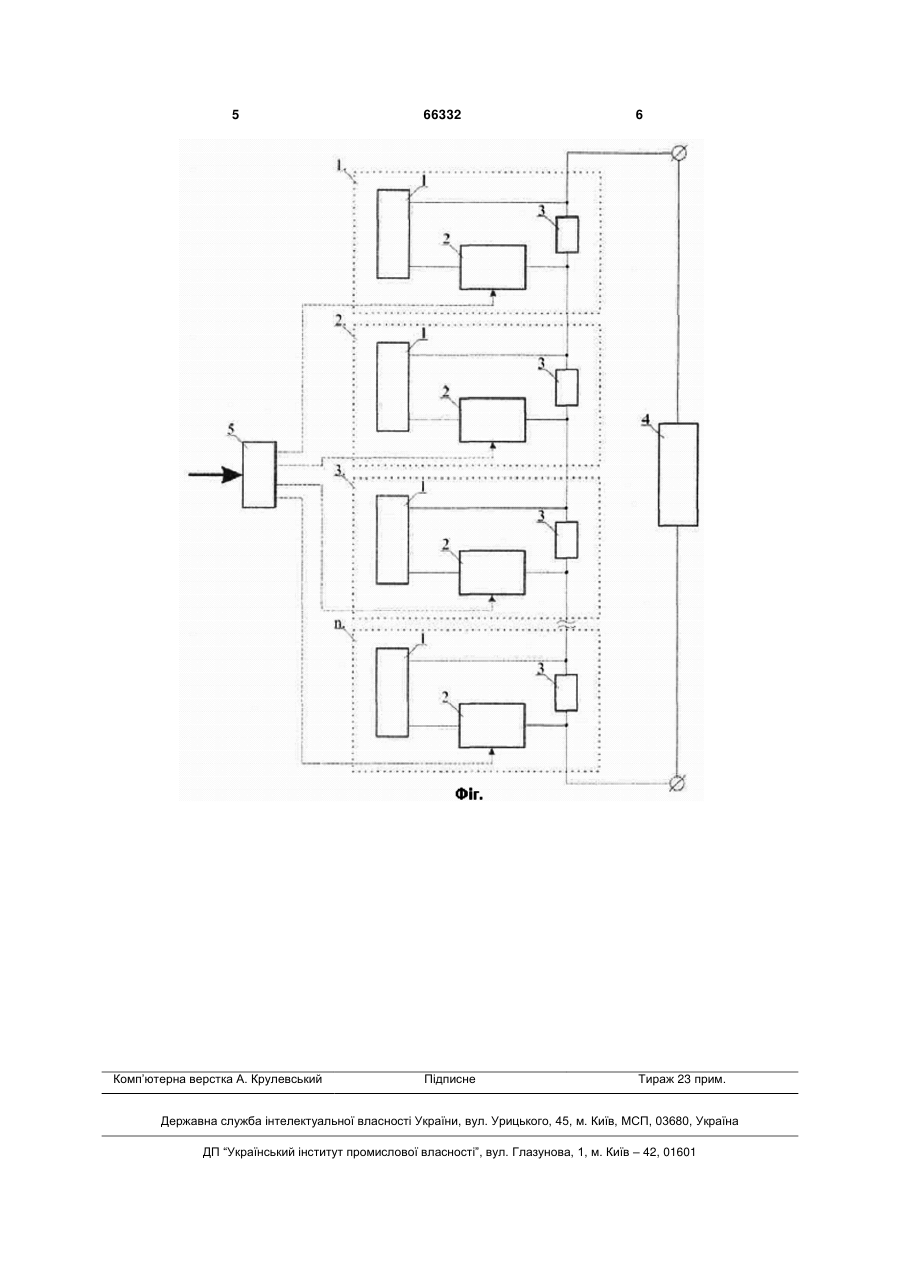

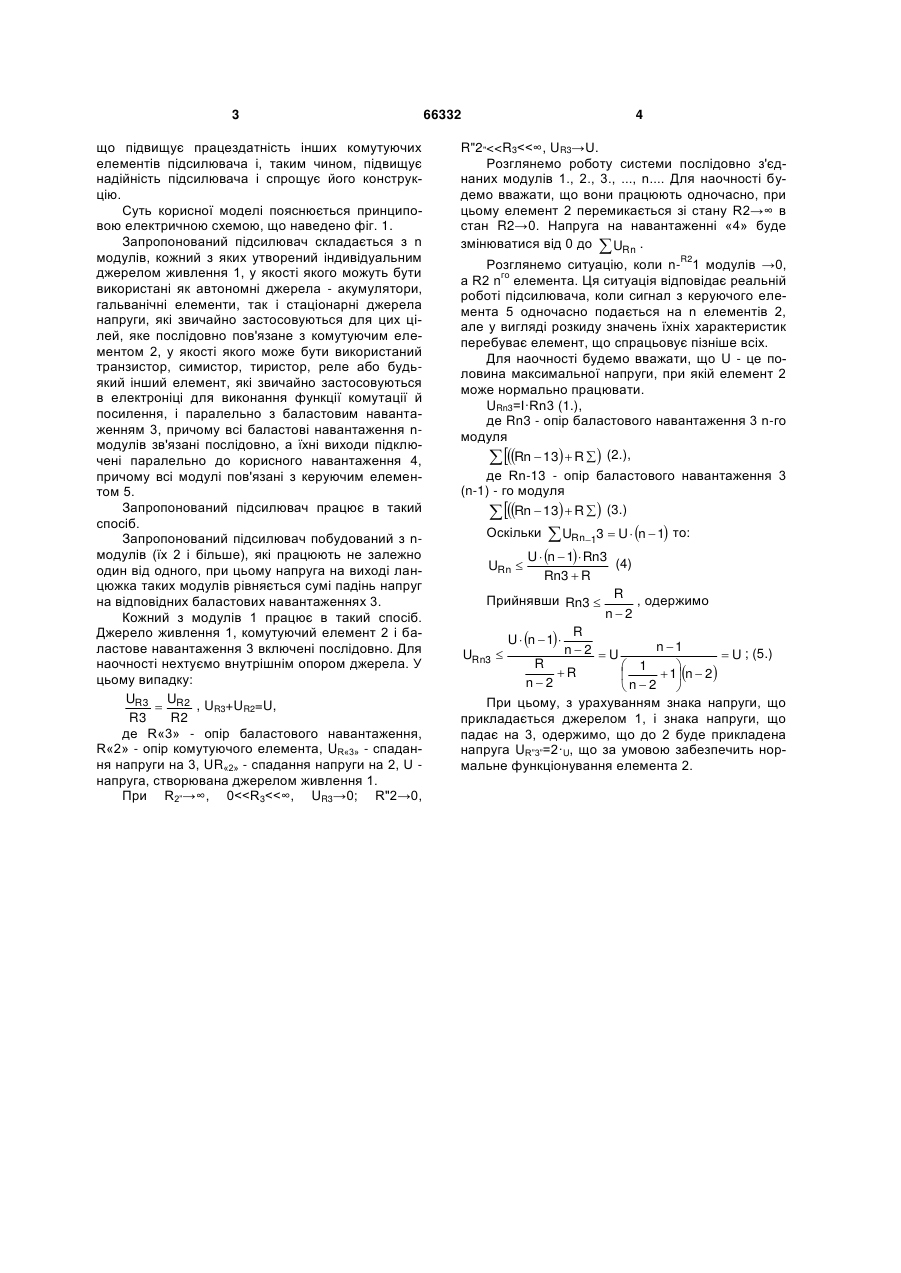

Підсилювач, що складається принаймні із двох модулів, кожний з яких складається з керую 3 що підвищує працездатність інших комутуючих елементів підсилювача і, таким чином, підвищує надійність підсилювача і спрощує його конструкцію. Суть корисної моделі пояснюється принциповою електричною схемою, що наведено фіг. 1. Запропонований підсилювач складається з n модулів, кожний з яких утворений індивідуальним джерелом живлення 1, у якості якого можуть бути використані як автономні джерела - акумулятори, гальванічні елементи, так і стаціонарні джерела напруги, які звичайно застосовуються для цих цілей, яке послідовно пов'язане з комутуючим елементом 2, у якості якого може бути використаний транзистор, симистор, тиристор, реле або будьякий інший елемент, які звичайно застосовуються в електроніці для виконання функції комутації й посилення, і паралельно з баластовим навантаженням 3, причому всі баластові навантаження nмодулів зв'язані послідовно, а їхні виходи підключені паралельно до корисного навантаження 4, причому всі модулі пов'язані з керуючим елементом 5. Запропонований підсилювач працює в такий спосіб. Запропонований підсилювач побудований з nмодулів (їх 2 і більше), які працюють не залежно один від одного, при цьому напруга на виході ланцюжка таких модулів рівняється сумі падінь напруг на відповідних баластових навантаженнях 3. Кожний з модулів 1 працює в такий спосіб. Джерело живлення 1, комутуючий елемент 2 і баластове навантаження 3 включені послідовно. Для наочності нехтуємо внутрішнім опором джерела. У цьому випадку: UR3 UR2 , UR3+UR2=U, R3 R2 де R«3» - опір баластового навантаження, R«2» - опір комутуючого елемента, UR«3» - спадання напруги на 3, UR«2» - спадання напруги на 2, U напруга, створювана джерелом живлення 1. При R2”→∞, 0
ДивитисяДодаткова інформація
Назва патенту англійськоюAmplifier
Автори англійськоюChyzhov Maksym Viktorovych, Yun Kostiantyn Moiseiovych
Назва патенту російськоюУсилитель
Автори російськоюЧижов Максим Викторович, Юн Константин Моисеевич
МПК / Мітки
МПК: H03F 3/42, H03F 3/217
Мітки: підсилювач
