Сплав на алюмінієвій основі та спосіб його термообробки

1. Сплав на алюмінієвій основі системи Al-Li-Mg, з вмістом літію, магнію, цинку, цирконію і марганцю, який відрізняється тим, що додатково містить водень і принаймні один елемент із групи, яка включає берилій, ітрій, скандій, з таким співвідношенням компонентів у процентах за масою:

літій

1,5-1,9

магній

4,1-6,0

цинк

0,1-1,5

цирконій

0,05-0,3

марганець

0,01-0,8

водень

0,910-5-4,510-5,

принаймні один із елементів такої групи:

берилій

0,001-0,2

ітрій

0,01-0,5

скандій

0,01-0,3

алюміній

решта.

2. Спосіб термообробки сплавів на алюмінієвій основі системи Al-Li-Mg, який складається із етапів:

- нагрівання матеріалу за температури 400 - 500 °С,

- загартовування у воді або повітрі - розтягання із коефіцієнтом деформування до 2 % і

- штучного старіння,

 який відрізняється тим, що штучне старіння відбувається у три ступені, причому другий ступінь здійснюється за вищою температурою, ніж перший, а третій здійснюється за температури від 90 до 110 °С протягом від 8 до 14 год.

3. Спосіб за п. 2, який відрізняється тим,  що перший ступінь штучного старіння відбувається за температури 80 – 90 °С протягом 3-12 год., а другий - за температури 110 - 185°С протягом 10-48 год.

4. Спосіб за п. 2, який відрізняється тим,  що перший ступінь штучного старіння відбувається за температури 80 – 90 °С протягом 3-12 год., а другий - за температури 110 – 125 °С протягом 5-12 год.

5. Спосіб термообробки сплавів на алюмінієвій основі системи Al-Li-Mg, який складається із етапів:

- нагрівання матеріалу за температури 400 - 500 °С,

- загартовування у воді або повітрі - розтягання із коефіцієнтом деформування до 2 % і

- штучного старіння,

який відрізняється тим, що штучне старіння відбувається у три ступені, причому другий ступінь здійснюється за вищою температурою, ніж перший, а третій включає охолодження з інтенсивністю від 2 до 8 °С на годину протягом від 10 до 30 год.

6. Спосіб за п. 5, який відрізняється тим, що перший ступінь штучного старіння відбувається за температури 80 - 90 °С протягом 3-12 год., а другий - за температури 110 - 185°С протягом 10-48 год.

7. Спосіб за п. 5, який відрізняється тим, що перший ступінь штучного старіння відбувається за температури 80 - 90 °С протягом 3-12 год., а другий - за температури 110 – 125 °С протягом 5-12 год.

8. Спосіб термообробки сплавів на алюмінієвій основі за п. 1, який включає етапи загартовування, розтягання і штучного старіння, який відрізняється тим, що штучне старіння відбувається у три ступені, причому ступінь 3 здійснюється за температури 90 –110 °С протягом 8-14 год.

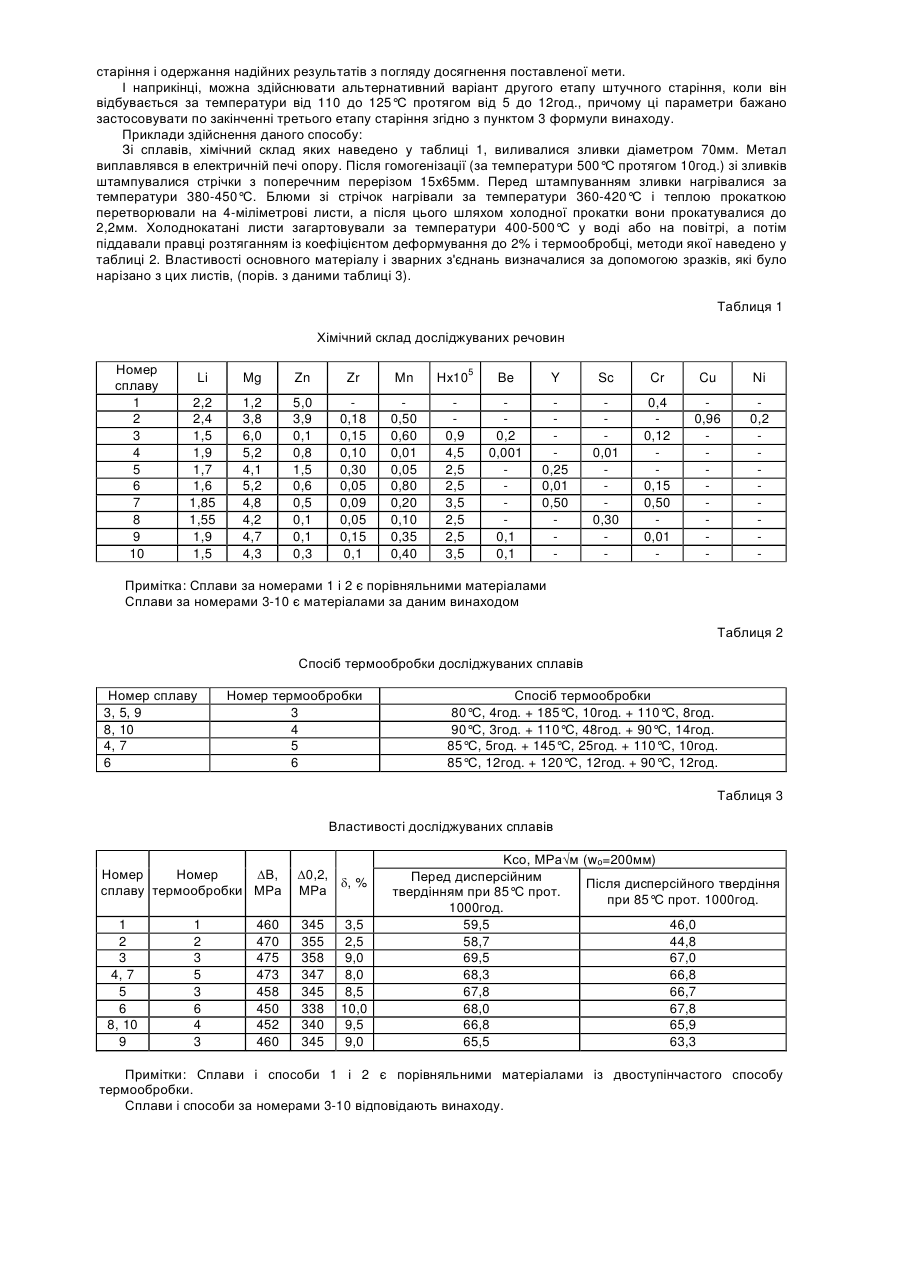

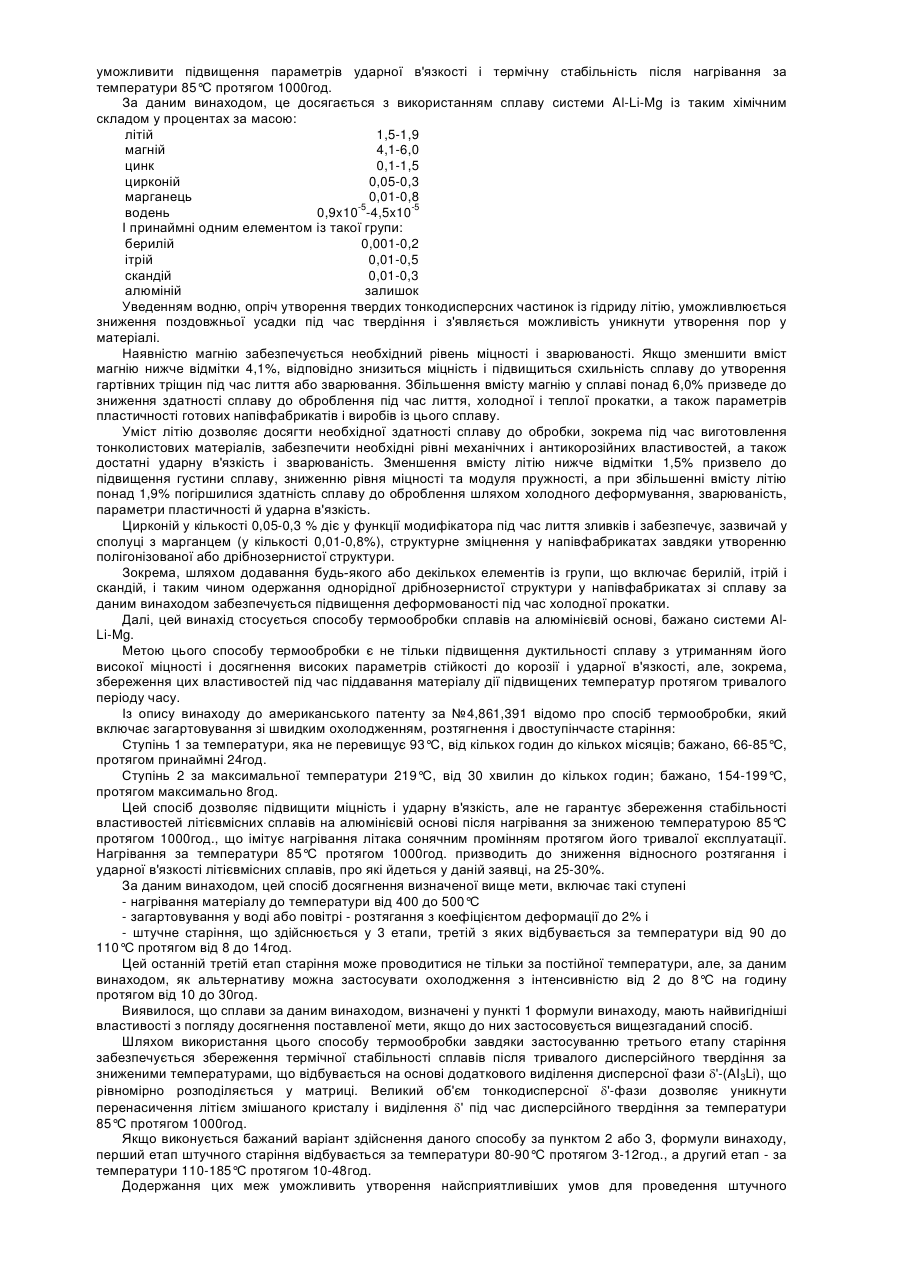

9. Спосіб термообробки сплавів на алюмінієвій основі за п. 1, який включає етапи загартовування, розтягання і штучного старіння, який відрізняється тим, що штучне старіння відбувається у три ступені, а після другого ступеня старіння передбачається охолодження з інтенсивністю від 2 до 8 °С/год., що здійснюють протягом 10 - 30 год.
