Установка для гасіння пожеж

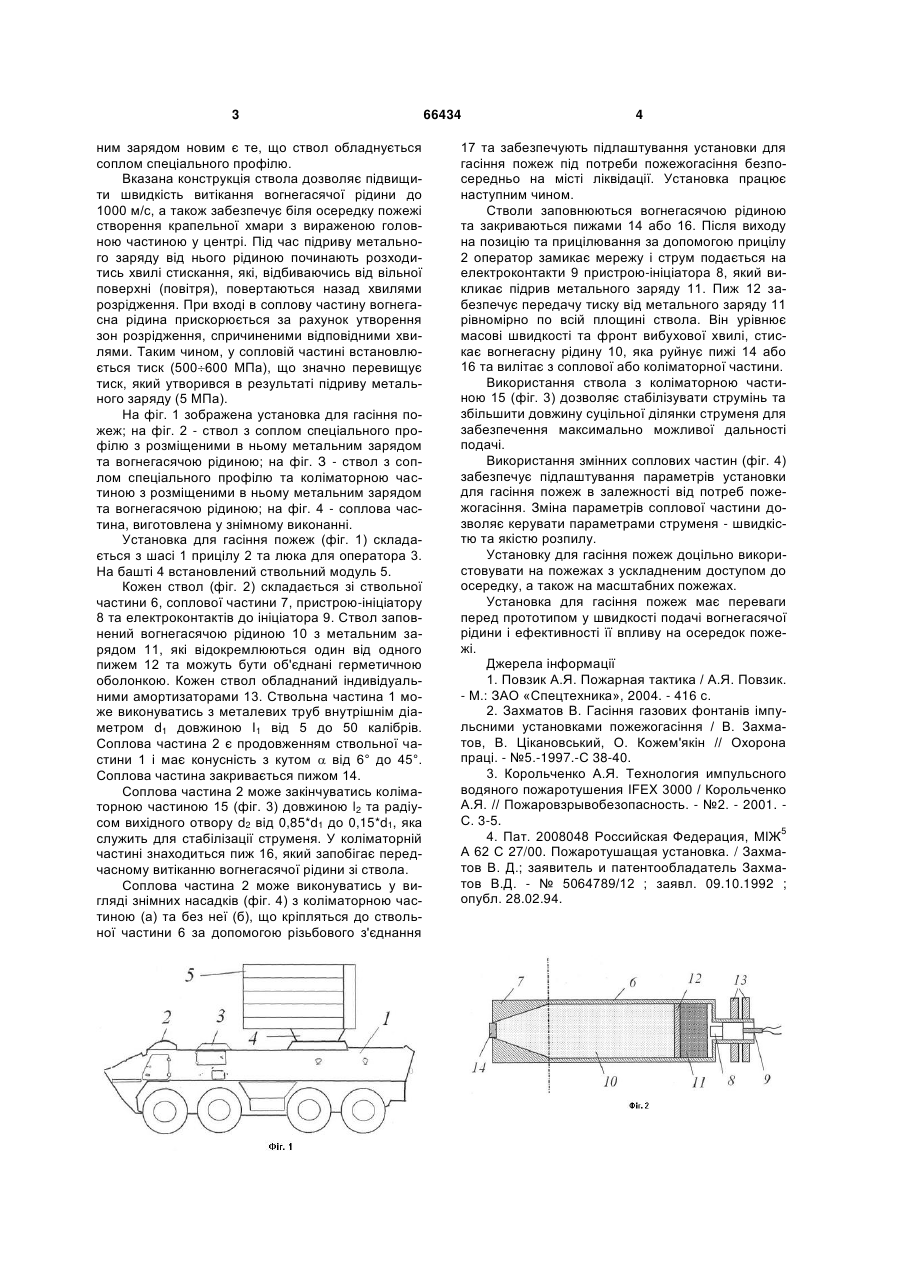

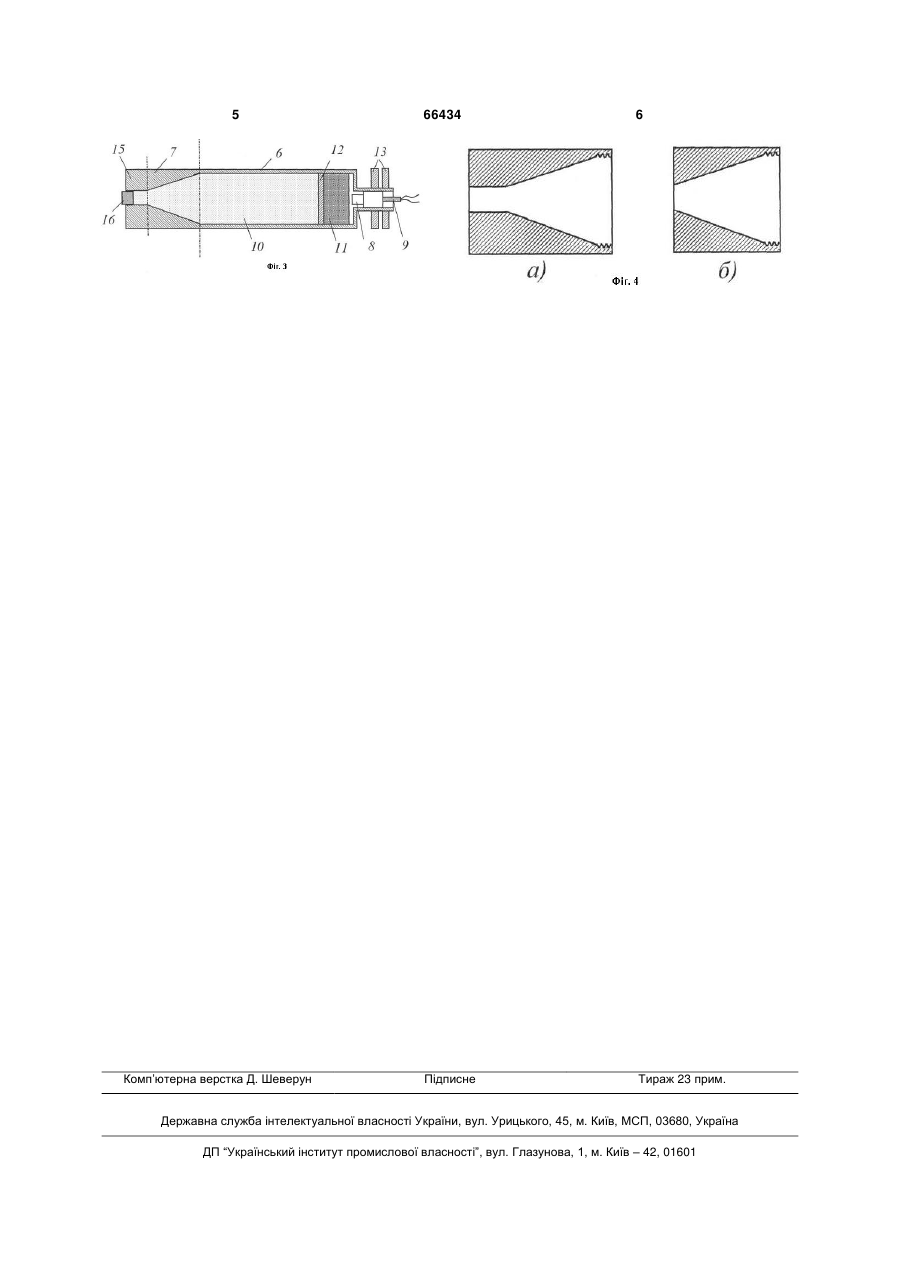

1. Установка для гасіння пожеж, що містить встановлений на шасі пакет стволів, які містять 3 ним зарядом новим є те, що ствол обладнується соплом спеціального профілю. Вказана конструкція ствола дозволяє підвищити швидкість витікання вогнегасячої рідини до 1000 м/с, а також забезпечує біля осередку пожежі створення крапельної хмари з вираженою головною частиною у центрі. Під час підриву метального заряду від нього рідиною починають розходитись хвилі стискання, які, відбиваючись від вільної поверхні (повітря), повертаються назад хвилями розрідження. При вході в соплову частину вогнегасна рідина прискорюється за рахунок утворення зон розрідження, спричиненими відповідними хвилями. Таким чином, у сопловій частині встановлюється тиск (500600 МПа), що значно перевищує тиск, який утворився в результаті підриву метального заряду (5 МПа). На фіг. 1 зображена установка для гасіння пожеж; на фіг. 2 - ствол з соплом спеціального профілю з розміщеними в ньому метальним зарядом та вогнегасячою рідиною; на фіг. З - ствол з соплом спеціального профілю та коліматорною частиною з розміщеними в ньому метальним зарядом та вогнегасячою рідиною; на фіг. 4 - соплова частина, виготовлена у знімному виконанні. Установка для гасіння пожеж (фіг. 1) складається з шасі 1 прицілу 2 та люка для оператора 3. На башті 4 встановлений ствольний модуль 5. Кожен ствол (фіг. 2) складається зі ствольної частини 6, соплової частини 7, пристрою-ініціатору 8 та електроконтактів до ініціатора 9. Ствол заповнений вогнегасячою рідиною 10 з метальним зарядом 11, які відокремлюються один від одного пижем 12 та можуть бути об'єднані герметичною оболонкою. Кожен ствол обладнаний індивідуальними амортизаторами 13. Ствольна частина 1 може виконуватись з металевих труб внутрішнім діаметром d1 довжиною I1 від 5 до 50 калібрів. Соплова частина 2 є продовженням ствольної частини 1 і має конусність з кутом  від 6° до 45°. Соплова частина закривається пижом 14. Соплова частина 2 може закінчуватись коліматорною частиною 15 (фіг. 3) довжиною l2 та радіусом вихідного отвору d2 від 0,85*d1 до 0,15*d1, яка служить для стабілізації струменя. У коліматорній частині знаходиться пиж 16, який запобігає передчасному витіканню вогнегасячої рідини зі ствола. Соплова частина 2 може виконуватись у вигляді знімних насадків (фіг. 4) з коліматорною частиною (а) та без неї (б), що кріпляться до ствольної частини 6 за допомогою різьбового з'єднання 66434 4 17 та забезпечують підлаштування установки для гасіння пожеж під потреби пожежогасіння безпосередньо на місті ліквідації. Установка працює наступним чином. Стволи заповнюються вогнегасячою рідиною та закриваються пижами 14 або 16. Після виходу на позицію та прицілювання за допомогою прицілу 2 оператор замикає мережу і струм подається на електроконтакти 9 пристрою-ініціатора 8, який викликає підрив метального заряду 11. Пиж 12 забезпечує передачу тиску від метального заряду 11 рівномірно по всій площині ствола. Він урівнює масові швидкості та фронт вибухової хвилі, стискає вогнегасну рідину 10, яка руйнує пижі 14 або 16 та вилітає з соплової або коліматорної частини. Використання ствола з коліматорною частиною 15 (фіг. 3) дозволяє стабілізувати струмінь та збільшити довжину суцільної ділянки струменя для забезпечення максимально можливої дальності подачі. Використання змінних соплових частин (фіг. 4) забезпечує підлаштування параметрів установки для гасіння пожеж в залежності від потреб пожежогасіння. Зміна параметрів соплової частини дозволяє керувати параметрами струменя - швидкістю та якістю розпилу. Установку для гасіння пожеж доцільно використовувати на пожежах з ускладненим доступом до осередку, а також на масштабних пожежах. Установка для гасіння пожеж має переваги перед прототипом у швидкості подачі вогнегасячої рідини і ефективності її впливу на осередок пожежі. Джерела інформації 1. Повзик А.Я. Пожарная тактика / А.Я. Повзик. - М.: ЗАО «Спецтехника», 2004. - 416 с. 2. Захматов В. Гасіння газових фонтанів імпульсними установками пожежогасіння / В. Захматов, В. Цікановський, О. Кожем'якін // Охорона праці. - №5.-1997.-С 38-40. 3. Корольченко А.Я. Технология импульсного водяного пожаротушения IFEX 3000 / Корольченко А.Я. // Пожаровзрывобезопасность. - №2. - 2001. С. 3-5. 5 4. Пат. 2008048 Российская Федерация, МІЖ А 62 С 27/00. Пожаротушащая установка. / Захматов В. Д.; заявитель и патентообладатель Захматов В.Д. - № 5064789/12 ; заявл. 09.10.1992 ; опубл. 28.02.94. 5 Комп’ютерна верстка Д. Шеверун 66434 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
