Підп’ятник гідрогенератора
Формула / Реферат
1. Підп'ятник гідрогенератора, що містить пружний диск, сегмент, на робочу поверхню якого нанесене антифрикційне покриття, основу сегмента та опорну конструкцію, при цьому на сегменті з двох боків виконані сходинки, який відрізняється тим, що опорна конструкція являє собою одногофрову пружну опору, а на робочу поверхню сегмента нанесене металофторопластове покриття, при цьому товщина антифрикційного покриття робочої поверхні сегмента змінна у тангенціальному напрямку.
2. Підп'ятник гідрогенератора за п. 1, який відрізняється тим, що антифрикційне покриття виконане у вигляді металофторопластового покриття.
3. Підп'ятник гідрогенератора за п. 1, який відрізняється тим, що антифрикційне покриття виконане у вигляді бабітової заливки.
Текст

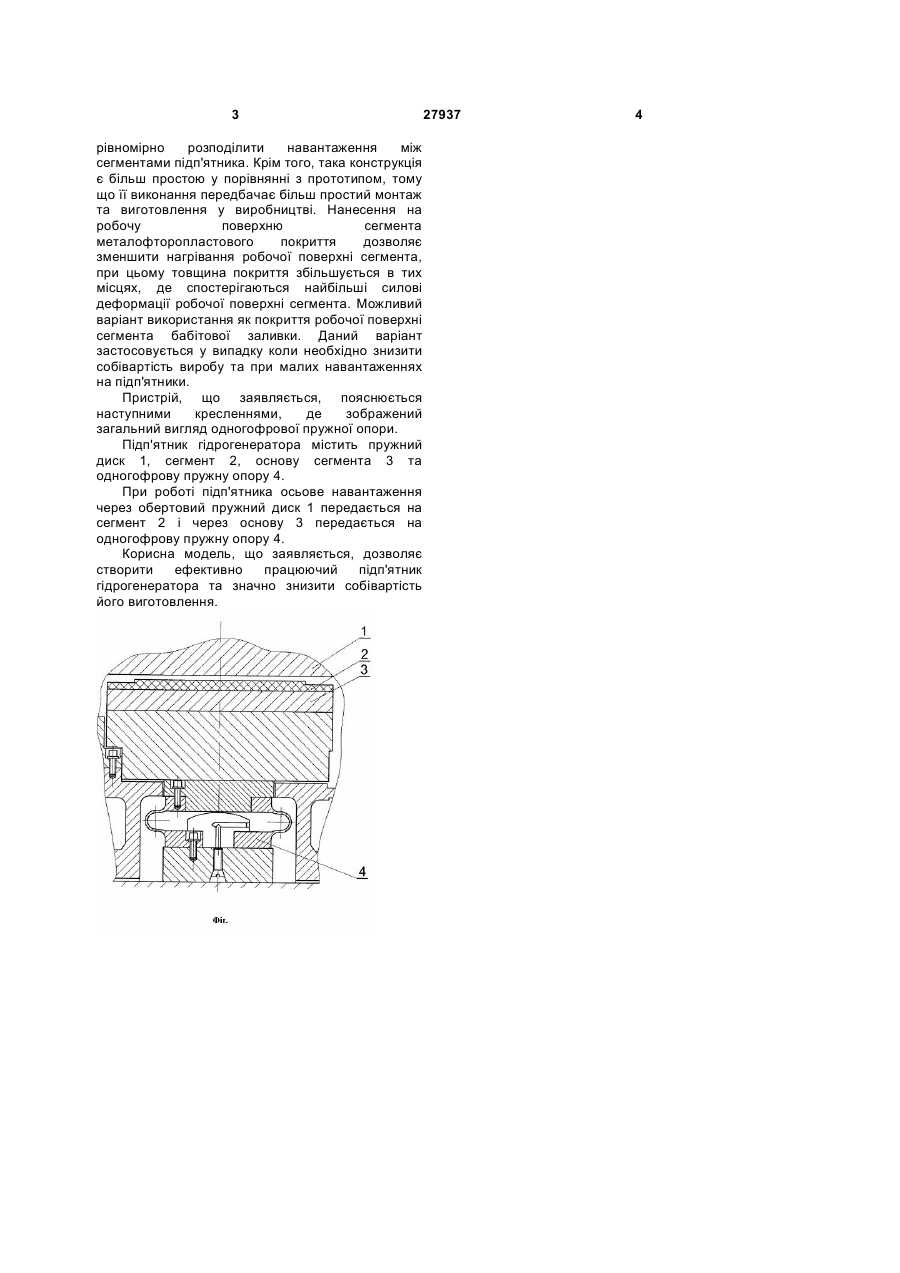

1. Підп'ятник гідрогенератора, що містить пружний диск, сегмент, на робочу поверхню якого нанесене антифрикційне покриття, основу сегмента та опорну конструкцію, при цьому на сегменті з двох боків виконані сходинки, який відрізняється тим, що опорна конструкція являє собою одногофрову пружну опору, а на робочу 3 рівномірно розподілити навантаження між сегментами підп'ятника. Крім того, така конструкція є більш простою у порівнянні з прототипом, тому що її виконання передбачає більш простий монтаж та виготовлення у виробництві. Нанесення на робочу поверхню сегмента металофторопластового покриття дозволяє зменшити нагрівання робочої поверхні сегмента, при цьому товщина покриття збільшується в тих місцях, де спостерігаються найбільші силові деформації робочої поверхні сегмента. Можливий варіант використання як покриття робочої поверхні сегмента бабітової заливки. Даний варіант застосовується у випадку коли необхідно знизити собівартість виробу та при малих навантаженнях на підп'ятники. Пристрій, що заявляється, пояснюється наступними кресленнями, де зображений загальний вигляд одногофрової пружної опори. Підп'ятник гідрогенератора містить пружний диск 1, сегмент 2, основу сегмента 3 та одногофрову пружну опору 4. При роботі підп'ятника осьове навантаження через обертовий пружний диск 1 передається на сегмент 2 і через основу 3 передається на одногофрову пружну опору 4. Корисна модель, що заявляється, дозволяє створити ефективно працюючий підп'ятник гідрогенератора та значно знизити собівартість його виготовлення. 27937 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAxial bearing of hydro-generator
Автори англійськоюDiakov Viktor Ivanovych
Назва патенту російськоюПодпятник гидрогенератора
Автори російськоюДьяков Виктор Иванович
МПК / Мітки
МПК: F16C 17/04
Мітки: гідрогенератора, підп'ятник
Код посилання
