Струминні розпірні пристрої для розкриття гирла трала

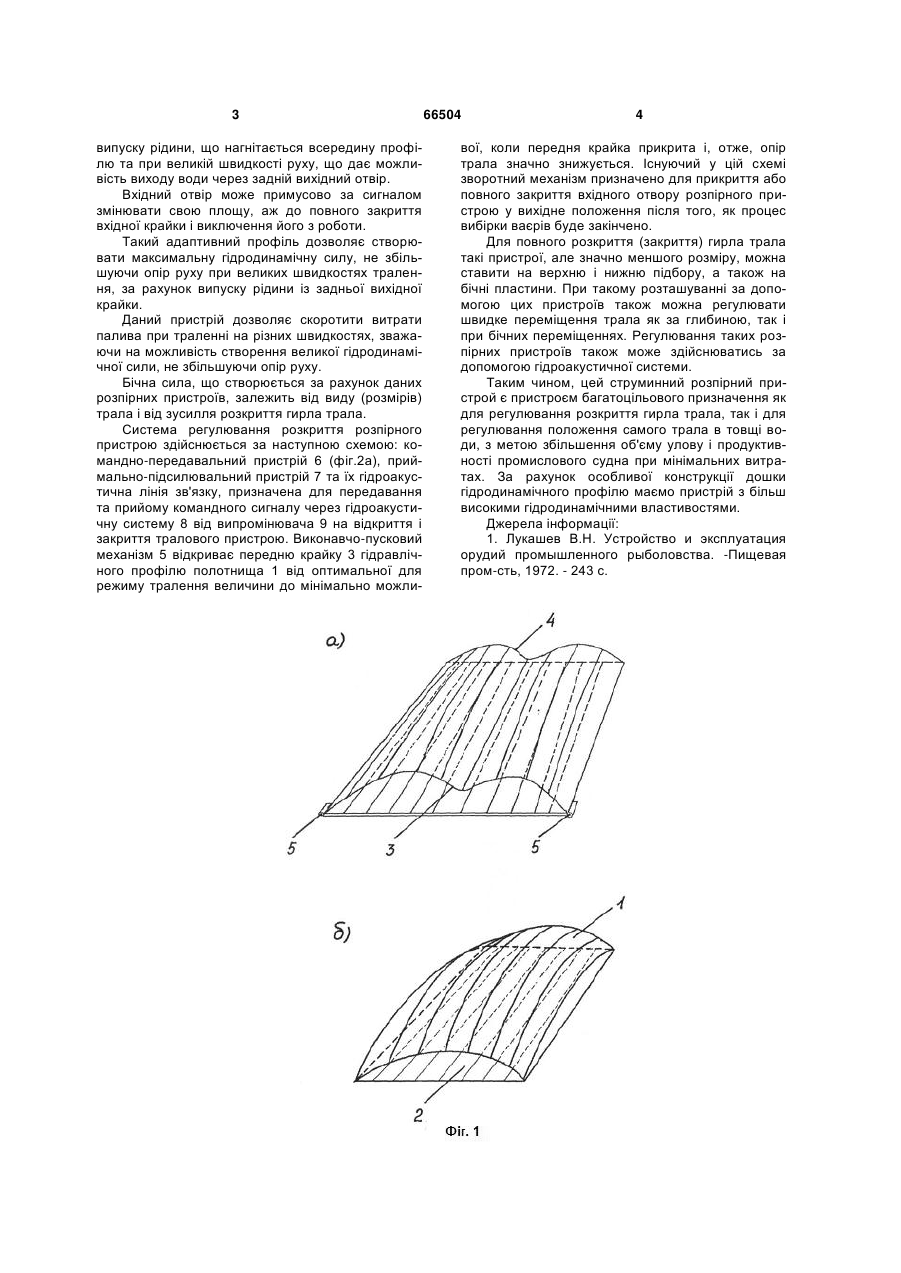

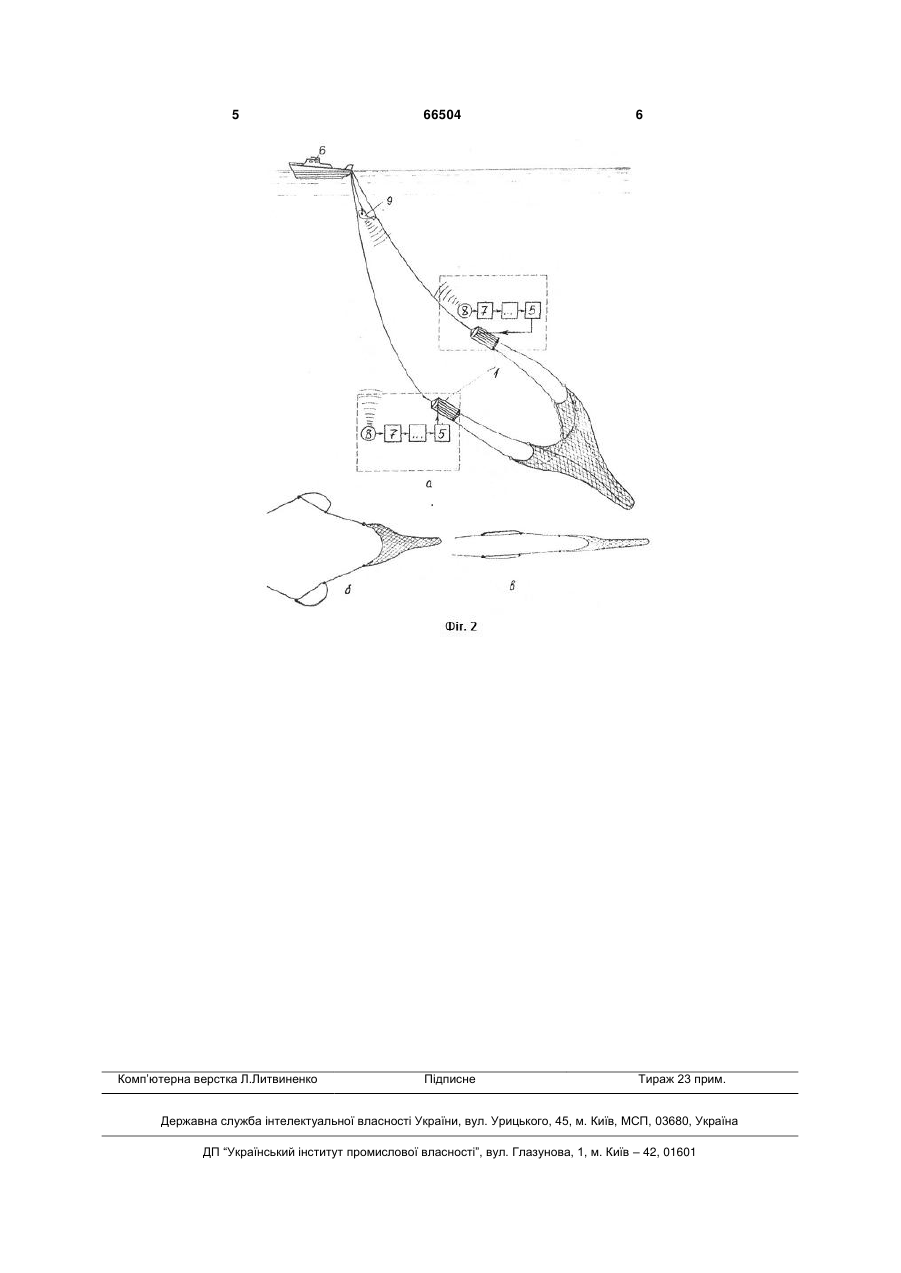

Струминний розпірний пристрій для розкриття гирла трала, що містить основу і арматуру кріплення, який відрізняється тим, що його виконано у вигляді гідродинамічного профілю з передньою вхідною і задньою вихідною крайками, причому на основі його встановлено виконавчо-спусковий механізм з гідроакустичною системою. (19) (21) u201106779 (22) 30.05.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) ОСОВСЬКИЙ ДМИТРО ІВАНОВИЧ, БОЛДЕЦЬКА ГАННА МИХАЙЛОВНА (73) ОСОВСЬКИЙ ДМИТРО ІВАНОВИЧ, БОЛДЕЦЬКА ГАННА МИХАЙЛОВНА 3 випуску рідини, що нагнітається всередину профілю та при великій швидкості руху, що дає можливість виходу води через задній вихідний отвір. Вхідний отвір може примусово за сигналом змінювати свою площу, аж до повного закриття вхідної крайки і виключення його з роботи. Такий адаптивний профіль дозволяє створювати максимальну гідродинамічну силу, не збільшуючи опір руху при великих швидкостях тралення, за рахунок випуску рідини із задньої вихідної крайки. Даний пристрій дозволяє скоротити витрати палива при траленні на різних швидкостях, зважаючи на можливість створення великої гідродинамічної сили, не збільшуючи опір руху. Бічна сила, що створюється за рахунок даних розпірних пристроїв, залежить від виду (розмірів) трала і від зусилля розкриття гирла трала. Система регулювання розкриття розпірного пристрою здійснюється за наступною схемою: командно-передавальний пристрій 6 (фіг.2а), приймально-підсилювальний пристрій 7 та їх гідроакустична лінія зв'язку, призначена для передавання та прийому командного сигналу через гідроакустичну систему 8 від випромінювача 9 на відкриття і закриття тралового пристрою. Виконавчо-пусковий механізм 5 відкриває передню крайку 3 гідравлічного профілю полотнища 1 від оптимальної для режиму тралення величини до мінімально можли 66504 4 вої, коли передня крайка прикрита і, отже, опір трала значно знижується. Існуючий у цій схемі зворотний механізм призначено для прикриття або повного закриття вхідного отвору розпірного пристрою у вихідне положення після того, як процес вибірки ваєрів буде закінчено. Для повного розкриття (закриття) гирла трала такі пристрої, але значно меншого розміру, можна ставити на верхню і нижню підбору, а також на бічні пластини. При такому розташуванні за допомогою цих пристроїв також можна регулювати швидке переміщення трала як за глибиною, так і при бічних переміщеннях. Регулювання таких розпірних пристроїв також може здійснюватись за допомогою гідроакустичної системи. Таким чином, цей струминний розпірний пристрой є пристроєм багатоцільового призначення як для регулювання розкриття гирла трала, так і для регулювання положення самого трала в товщі води, з метою збільшення об'єму улову і продуктивності промислового судна при мінімальних витратах. За рахунок особливої конструкції дошки гідродинамічного профілю маємо пристрій з більш високими гідродинамічними властивостями. Джерела інформації: 1. Лукашев В.Н. Устройство и эксплуатация орудий промышленного рыболовства. -Пищевая пром-сть, 1972. - 243 с. 5 Комп’ютерна верстка Л.Литвиненко 66504 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
