Стенд для нахилу сталерозливного ковша

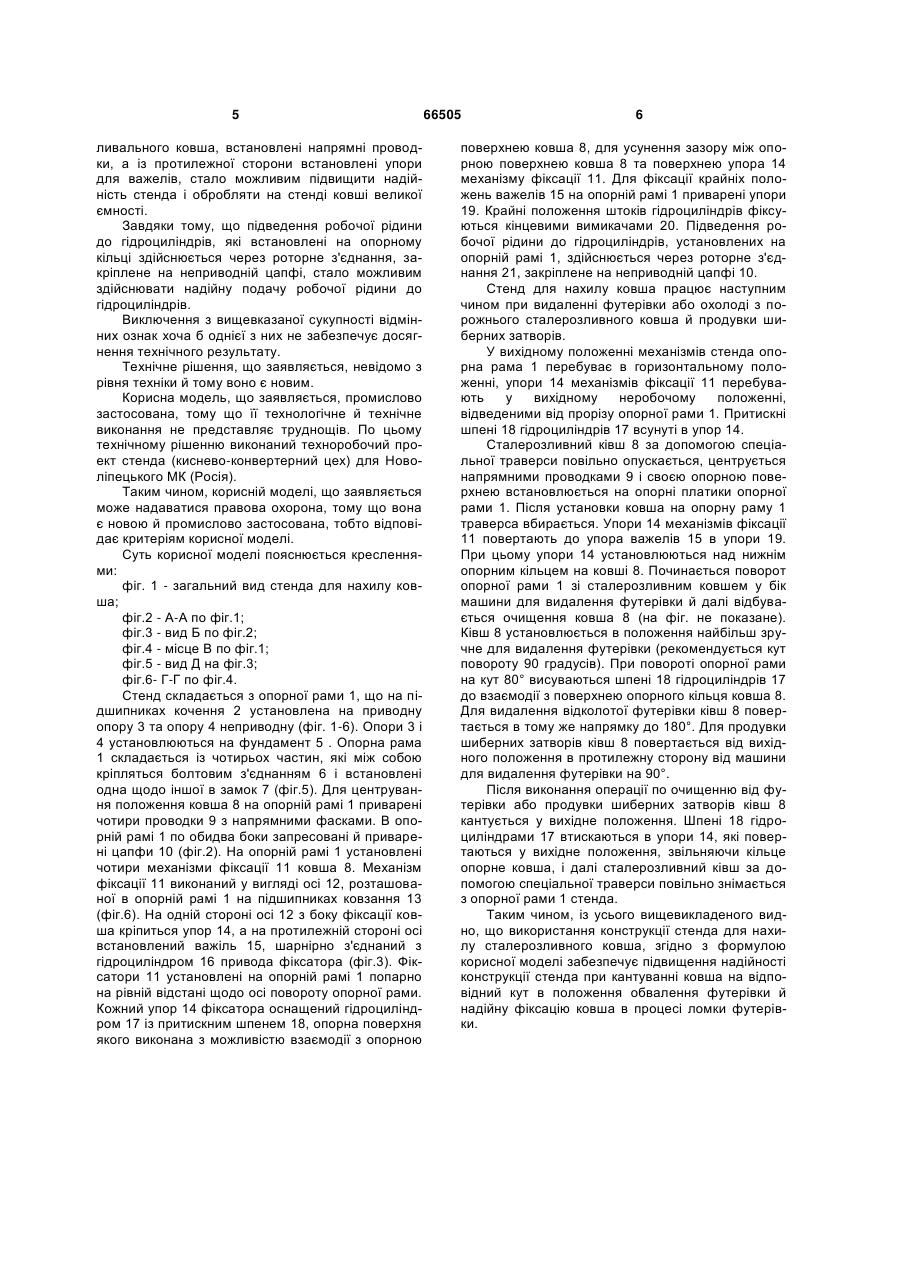

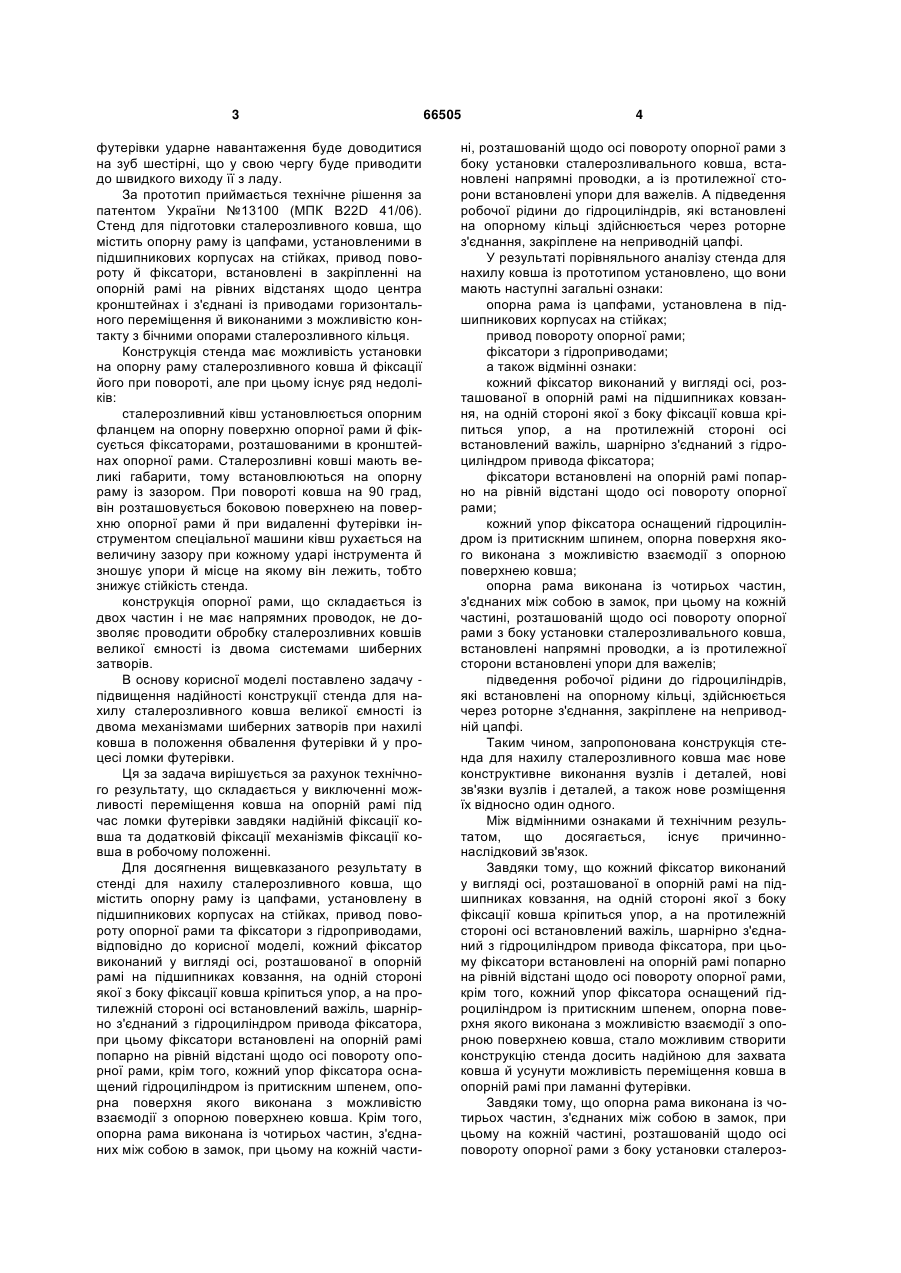

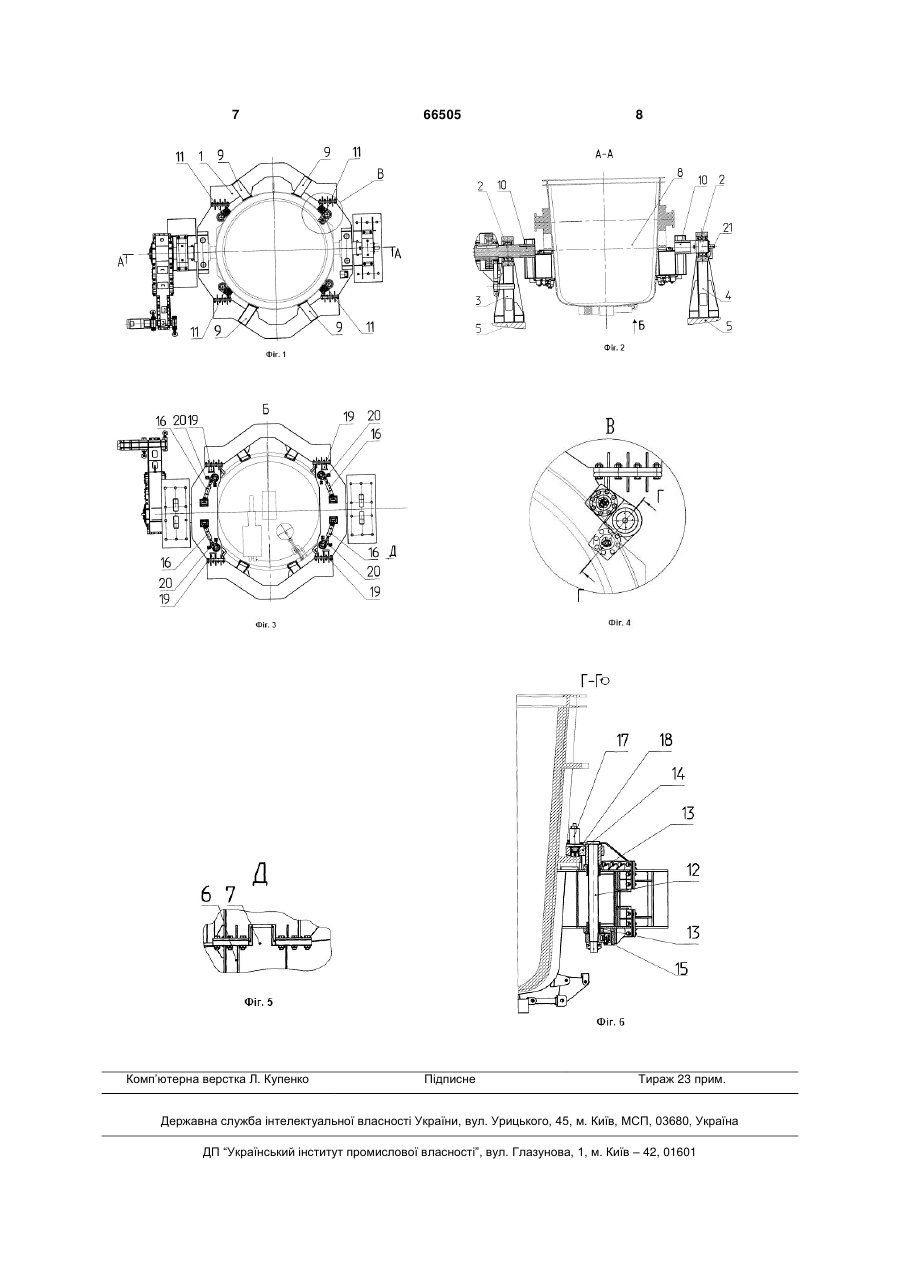

1. Стенд для нахилу сталерозливного ковша, що містить опорну раму із цапфами, установлену в підшипникових корпусах на стійках, привод повороту опорної рами та фіксатори з гідроприводами, який відрізняється тим, що кожний фіксатор виконаний у вигляді осі розташованої в опорній рамі U 2 (19) 1 3 футерівки ударне навантаження буде доводитися на зуб шестірні, що у свою чергу буде приводити до швидкого виходу її з ладу. За прототип приймається технічне рішення за патентом України №13100 (МПК B22D 41/06). Стенд для підготовки сталерозливного ковша, що містить опорну раму із цапфами, установленими в підшипникових корпусах на стійках, привод повороту й фіксатори, встановлені в закріпленні на опорній рамі на рівних відстанях щодо центра кронштейнах і з'єднані із приводами горизонтального переміщення й виконаними з можливістю контакту з бічними опорами сталерозливного кільця. Конструкція стенда має можливість установки на опорну раму сталерозливного ковша й фіксації його при повороті, але при цьому існує ряд недоліків: сталерозливний ківш установлюється опорним фланцем на опорну поверхню опорної рами й фіксується фіксаторами, розташованими в кронштейнах опорної рами. Сталерозливні ковші мають великі габарити, тому встановлюються на опорну раму із зазором. При повороті ковша на 90 град, він розташовується боковою поверхнею на поверхню опорної рами й при видаленні футерівки інструментом спеціальної машини ківш рухається на величину зазору при кожному ударі інструмента й зношує упори й місце на якому він лежить, тобто знижує стійкість стенда. конструкція опорної рами, що складається із двох частин і не має напрямних проводок, не дозволяє проводити обробку сталерозливних ковшів великої ємності із двома системами шиберних затворів. В основу корисної моделі поставлено задачу підвищення надійності конструкції стенда для нахилу сталерозливного ковша великої ємності із двома механізмами шиберних затворів при нахилі ковша в положення обвалення футерівки й у процесі ломки футерівки. Ця за задача вирішується за рахунок технічного результату, що складається у виключенні можливості переміщення ковша на опорній рамі під час ломки футерівки завдяки надійній фіксації ковша та додатковій фіксації механізмів фіксації ковша в робочому положенні. Для досягнення вищевказаного результату в стенді для нахилу сталерозливного ковша, що містить опорну раму із цапфами, установлену в підшипникових корпусах на стійках, привод повороту опорної рами та фіксатори з гідроприводами, відповідно до корисної моделі, кожний фіксатор виконаний у вигляді осі, розташованої в опорній рамі на підшипниках ковзання, на одній стороні якої з боку фіксації ковша кріпиться упор, а на протилежній стороні осі встановлений важіль, шарнірно з'єднаний з гідроциліндром привода фіксатора, при цьому фіксатори встановлені на опорній рамі попарно на рівній відстані щодо осі повороту опорної рами, крім того, кожний упор фіксатора оснащений гідроциліндром із притискним шпенем, опорна поверхня якого виконана з можливістю взаємодії з опорною поверхнею ковша. Крім того, опорна рама виконана із чотирьох частин, з'єднаних між собою в замок, при цьому на кожній части 66505 4 ні, розташованій щодо осі повороту опорної рами з боку установки сталерозливального ковша, встановлені напрямні проводки, а із протилежної сторони встановлені упори для важелів. А підведення робочої рідини до гідроциліндрів, які встановлені на опорному кільці здійснюється через роторне з'єднання, закріплене на неприводній цапфі. У результаті порівняльного аналізу стенда для нахилу ковша із прототипом установлено, що вони мають наступні загальні ознаки: опорна рама із цапфами, установлена в підшипникових корпусах на стійках; привод повороту опорної рами; фіксатори з гідроприводами; а також відмінні ознаки: кожний фіксатор виконаний у вигляді осі, розташованої в опорній рамі на підшипниках ковзання, на одній стороні якої з боку фіксації ковша кріпиться упор, а на протилежній стороні осі встановлений важіль, шарнірно з'єднаний з гідроциліндром привода фіксатора; фіксатори встановлені на опорній рамі попарно на рівній відстані щодо осі повороту опорної рами; кожний упор фіксатора оснащений гідроциліндром із притискним шпинем, опорна поверхня якого виконана з можливістю взаємодії з опорною поверхнею ковша; опорна рама виконана із чотирьох частин, з'єднаних між собою в замок, при цьому на кожній частині, розташованій щодо осі повороту опорної рами з боку установки сталерозливального ковша, встановлені напрямні проводки, а із протилежної сторони встановлені упори для важелів; підведення робочої рідини до гідроциліндрів, які встановлені на опорному кільці, здійснюється через роторне з'єднання, закріплене на неприводній цапфі. Таким чином, запропонована конструкція стенда для нахилу сталерозливного ковша має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх відносно один одного. Між відмінними ознаками й технічним результатом, що досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що кожний фіксатор виконаний у вигляді осі, розташованої в опорній рамі на підшипниках ковзання, на одній стороні якої з боку фіксації ковша кріпиться упор, а на протилежній стороні осі встановлений важіль, шарнірно з'єднаний з гідроциліндром привода фіксатора, при цьому фіксатори встановлені на опорній рамі попарно на рівній відстані щодо осі повороту опорної рами, крім того, кожний упор фіксатора оснащений гідроциліндром із притискним шпенем, опорна поверхня якого виконана з можливістю взаємодії з опорною поверхнею ковша, стало можливим створити конструкцію стенда досить надійною для захвата ковша й усунути можливість переміщення ковша в опорній рамі при ламанні футерівки. Завдяки тому, що опорна рама виконана із чотирьох частин, з'єднаних між собою в замок, при цьому на кожній частині, розташованій щодо осі повороту опорної рами з боку установки сталероз 5 ливального ковша, встановлені напрямні проводки, а із протилежної сторони встановлені упори для важелів, стало можливим підвищити надійність стенда і обробляти на стенді ковші великої ємності. Завдяки тому, що підведення робочої рідини до гідроциліндрів, які встановлені на опорному кільці здійснюється через роторне з'єднання, закріплене на неприводній цапфі, стало можливим здійснювати надійну подачу робочої рідини до гідроциліндрів. Виключення з вищевказаної сукупності відмінних ознак хоча б однієї з них не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, невідомо з рівня техніки й тому воно є новим. Корисна модель, що заявляється, промислово застосована, тому що її технологічне й технічне виконання не представляє труднощів. По цьому технічному рішенню виконаний техноробочий проект стенда (киснево-конвертерний цех) для Новоліпецького МК (Росія). Таким чином, корисній моделі, що заявляється може надаватися правова охорона, тому що вона є новою й промислово застосована, тобто відповідає критеріям корисної моделі. Суть корисної моделі пояснюється кресленнями: фіг. 1 - загальний вид стенда для нахилу ковша; фіг.2 - А-А по фіг.1; фіг.3 - вид Б по фіг.2; фіг.4 - місце В по фіг.1; фіг.5 - вид Д на фіг.3; фіг.6- Г-Г по фіг.4. Стенд складається з опорної рами 1, що на підшипниках кочення 2 установлена на приводну опору 3 та опору 4 неприводну (фіг. 1-6). Опори 3 і 4 установлюються на фундамент 5 . Опорна рама 1 складається із чотирьох частин, які між собою кріпляться болтовим з'єднанням 6 і встановлені одна щодо іншої в замок 7 (фіг.5). Для центрування положення ковша 8 на опорній рамі 1 приварені чотири проводки 9 з напрямними фасками. В опорній рамі 1 по обидва боки запресовані й приварені цапфи 10 (фіг.2). На опорній рамі 1 установлені чотири механізми фіксації 11 ковша 8. Механізм фіксації 11 виконаний у вигляді осі 12, розташованої в опорній рамі 1 на підшипниках ковзання 13 (фіг.6). На одній стороні осі 12 з боку фіксації ковша кріпиться упор 14, а на протилежній стороні осі встановлений важіль 15, шарнірно з'єднаний з гідроциліндром 16 привода фіксатора (фіг.3). Фіксатори 11 установлені на опорній рамі 1 попарно на рівній відстані щодо осі повороту опорної рами. Кожний упор 14 фіксатора оснащений гідроциліндром 17 із притискним шпенем 18, опорна поверхня якого виконана з можливістю взаємодії з опорною 66505 6 поверхнею ковша 8, для усунення зазору між опорною поверхнею ковша 8 та поверхнею упора 14 механізму фіксації 11. Для фіксації крайніх положень важелів 15 на опорній рамі 1 приварені упори 19. Крайні положення штоків гідроциліндрів фіксуються кінцевими вимикачами 20. Підведення робочої рідини до гідроциліндрів, установлених на опорній рамі 1, здійснюється через роторне з'єднання 21, закріплене на неприводній цапфі 10. Стенд для нахилу ковша працює наступним чином при видаленні футерівки або охолоді з порожнього сталерозливного ковша й продувки шиберних затворів. У вихідному положенні механізмів стенда опорна рама 1 перебуває в горизонтальному положенні, упори 14 механізмів фіксації 11 перебувають у вихідному неробочому положенні, відведеними від прорізу опорної рами 1. Притискні шпені 18 гідроциліндрів 17 всунуті в упор 14. Сталерозливний ківш 8 за допомогою спеціальної траверси повільно опускається, центрується напрямними проводками 9 і своєю опорною поверхнею встановлюється на опорні платики опорної рами 1. Після установки ковша на опорну раму 1 траверса вбирається. Упори 14 механізмів фіксації 11 повертають до упора важелів 15 в упори 19. При цьому упори 14 установлюються над нижнім опорним кільцем на ковші 8. Починається поворот опорної рами 1 зі сталерозливним ковшем у бік машини для видалення футерівки й далі відбувається очищення ковша 8 (на фіг. не показане). Ківш 8 установлюється в положення найбільш зручне для видалення футерівки (рекомендується кут повороту 90 градусів). При повороті опорної рами на кут 80° висуваються шпені 18 гідроциліндрів 17 до взаємодії з поверхнею опорного кільця ковша 8. Для видалення відколотої футерівки ківш 8 повертається в тому же напрямку до 180°. Для продувки шиберних затворів ківш 8 повертається від вихідного положення в протилежну сторону від машини для видалення футерівки на 90°. Після виконання операції по очищенню від футерівки або продувки шиберних затворів ківш 8 кантується у вихідне положення. Шпені 18 гідроциліндрами 17 втискаються в упори 14, які повертаються у вихідне положення, звільняючи кільце опорне ковша, і далі сталерозливний ківш за допомогою спеціальної траверси повільно знімається з опорної рами 1 стенда. Таким чином, із усього вищевикладеного видно, що використання конструкції стенда для нахилу сталерозливного ковша, згідно з формулою корисної моделі забезпечує підвищення надійності конструкції стенда при кантуванні ковша на відповідний кут в положення обвалення футерівки й надійну фіксацію ковша в процесі ломки футерівки. 7 Комп’ютерна верстка Л. Купенко 66505 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
