Фланець елемента обв’язки гирла свердловини

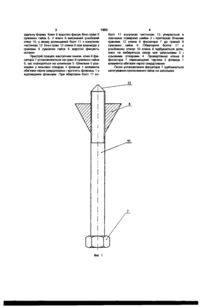

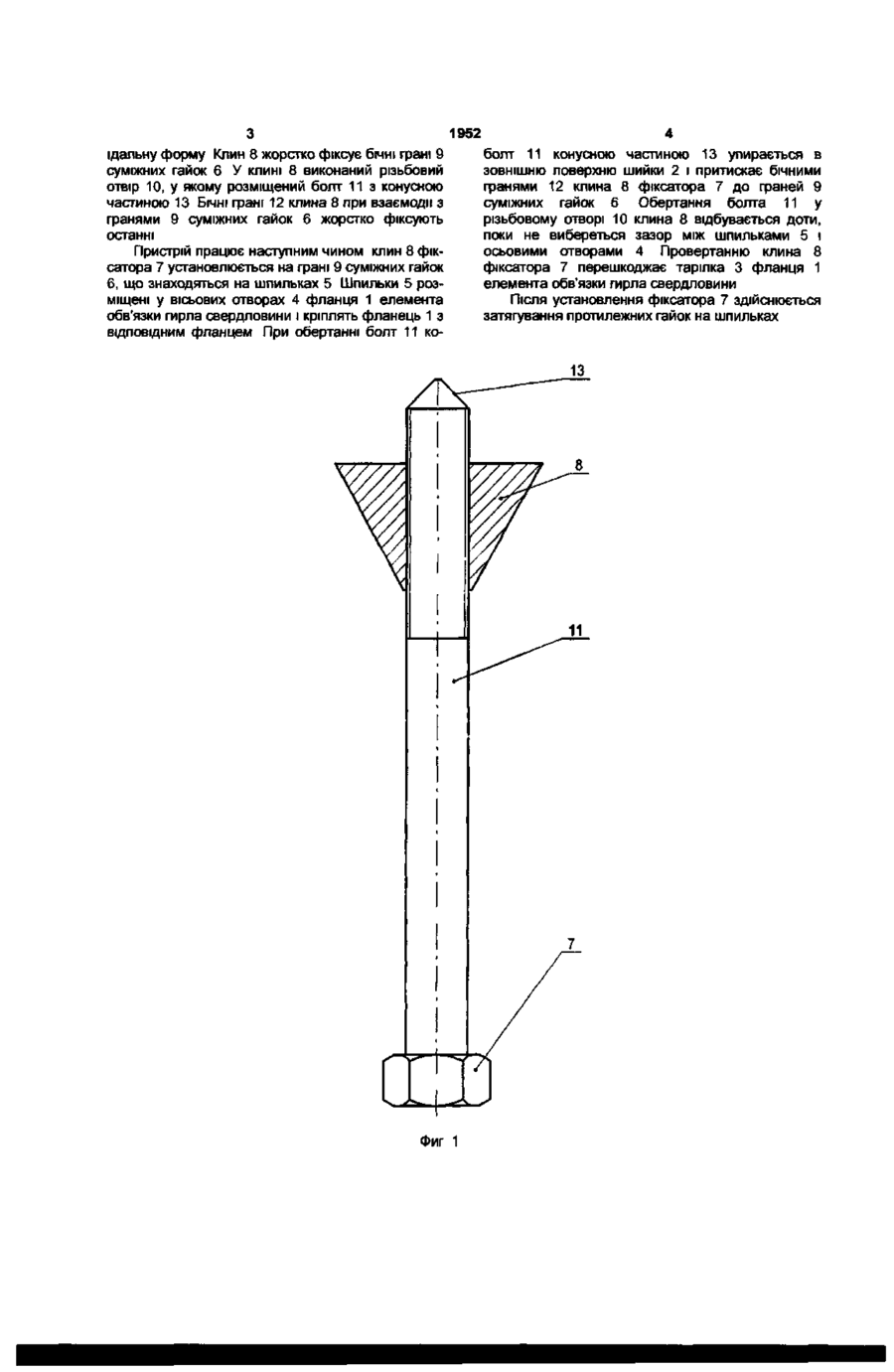

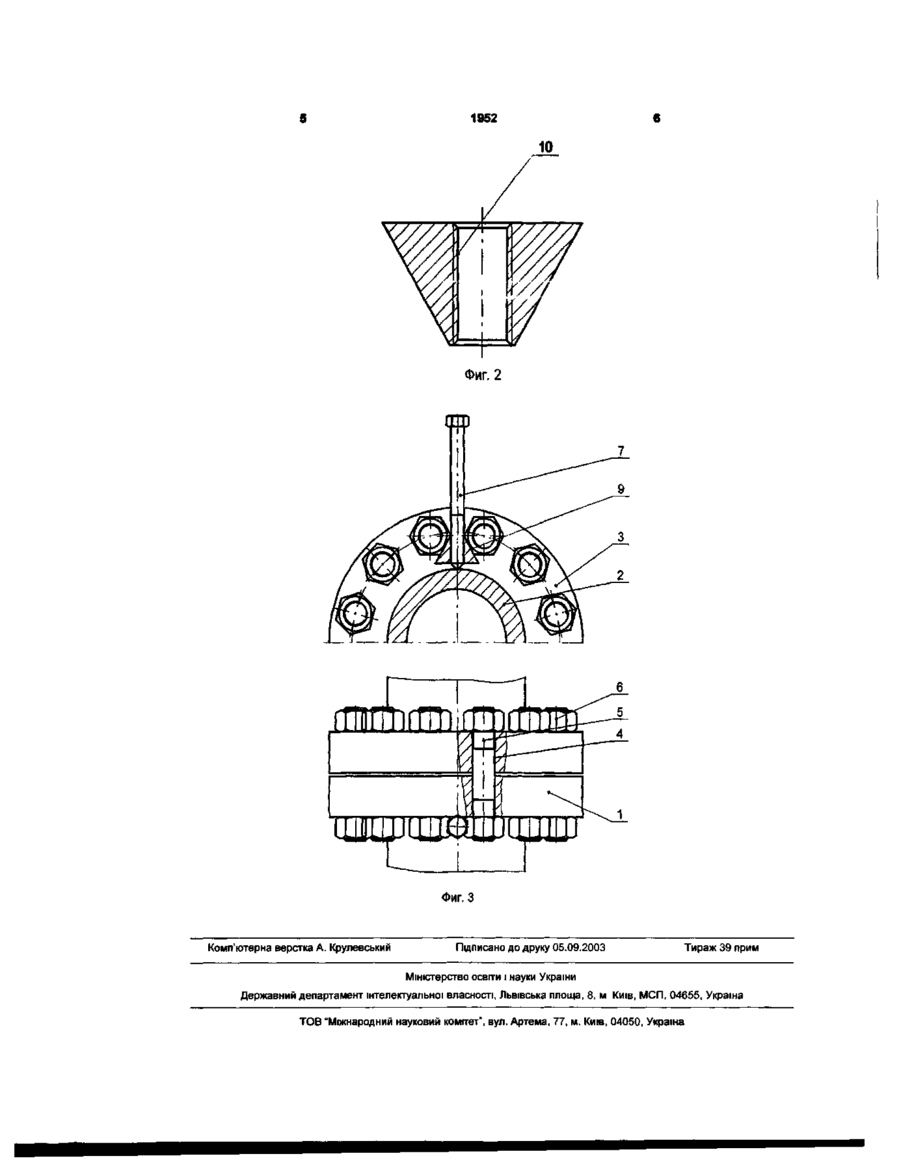

Фланець елемента обв'язки гирла свердловини, що містить шийку і тарілку, з виконаними рівномірно по колу осьовими отворами, у яких розміщені шпильки з гайками, який відрізняється тим, що фланець оснащений пристроєм фіксації гайок від прокручування при герметизації фланцевого з'єднання, виконаним у вигляді клина з трапецеїдальною поверхнею, розміщеного з можливістю взаємодії з гранями суміжних гайок, у клині виконаний різьбовий отвір і пристрій фіксації гайок від прокручування, оснащений натискним болтом, що розміщений у різьбовому отворі клина Корисна модель відноситься до буріння і може бути використана для обв'язки гирла свердловини Відомий фланець елемента обв'язки гирла свердловини, що містить шийку і тарілку, у якій рівномірно по колу виконані ВІСЬОВІ отвори, у яких розміщені шпильки з гайками (див ДСТ 28919-91 Фланцеві з'єднання гирлового обладнання Типи основні параметри і розміри, стр 2) - прототип При монтажі обладнання на гирлі газової свердловини використовуються фланцеві з'єднання, що закріплюються шпильковими з'єднаннями Для створення герметичності фланцевих з'єднань використовуються металеві прокладки, що стискаються зусиллям, створюваним за допомогою затягування гайок на шпильках Гайки встановлюються з двох сторін шпильок і в результаті прикладання обертового моменту на гайках, в нарізному сполученні, створюється зусилля Обертовий момент забезпечується за допомогою гайкових ключів При обертанні однієї з гайок, другу необхідно фіксувати від провертання Фіксація від провертання забезпечується також гайковим ключем Операція проводиться двома операторами Для створення необхідного обертового моменту один з операторів використовує ручний молот У цей же час, другий оператор змушений тримати гайковим ключем другу гайку від провертання У стиснутих умовах монтажу на гирла свердловини ця робота виконується з порушенням техніки безпеки, тому що при роботі молотом можливі неточності, що можуть привести до травми другого оператора Застосування фіксатора дозволяє проводити затягування одному оператору що поліпшує техніку безпеки і збільшує продуктивність роботи В основу корисної моделі поставлена задача удосконалення фланця елемента обв'язки гирла свердловини, у якому за рахунок використання пристрою фіксації гайок від провертання забезпечується підвищення безпеки й економічності проведення робіт з герметизації фланцевого з'єднання Поставлена задача вирішується за рахунок того, що у фланці елемента обв'язки гирла свердловини, що містить шийку і тарілку, з виконаними рівномірно по колу вісьовими отворами, у яких розміщені шпильки з гайками, фланець оснащений пристроєм фіксації гайок від провертання при герметизації фланцевого з'єднання, виконаним у виді клина з трапецеїдальною поверхнею, розміщеного з можливістю взаємодії з гранями суміжних гайок, у клині виконаний різьбовий отвір і пристрій фіксації гайок від провертання, оснащений натискним болтом, що розміщений у різьбовому отворі клина На фіг 1 показаний загальний вид фіксатора На фіг 2 показаний клин фіксатора На фіг 3 показані фланці елемента обв'язки гирла свердловини і фіксатор, установлений на гранях суміжних гайок Фланець 1 елемента обв'язки гирла свердловини із шийкою 2 і тарілкою 3, у якій рівномірно по колу виконані ВІСЬОВІ отвори 4 з розміщеними в них шпильками 5 з гайками 6 якими фланець 1 жорстко кріпиться до ВІДПОВІДНОГО фланця, містить пристрій фіксації гайок від провертання при герметизації фланцевого з'єднання, надалі - фіксатор 7 Фіксатор 7 складається з клина 8, що має трапеце CM ю О) 1952 ідальну форму Клин 8 жорстко фіксує бічні грані 9 суміжних гайок 6 У клині 8 виконаний різьбовий отвір 10, у якому розміщений болт 11 з конусною частиною 13 БІЧНІ грані 12 клина 8 при взаємодії з гранями 9 суміжних гайок 6 жорстко фіксують останні Пристрій працює наступним чином клин 8 фіксатора 7 установлюється на грані 9 суміжних гайок 6, що знаходяться на шпильках 5 Шпильки 5 розміщені у вісьових отворах 4 фланця 1 елемента обв'язки гирла свердловини і кріплять фланець 1 з ВІДПОВІДНИМ фланцем При обертанні болт 11 ко Фиг 1 болт 11 конусною частиною 13 упирається в зовнішню поверхню шийки 2 і притискає бічними гранями 12 клина 8 фіксатора 7 до граней 9 суміжних гайок 6 Обертання болта 11 у різьбовому отворі 10 клина 8 відбувається доти, поки не вибереться зазор між шпильками 5 і осьовими отворами 4 Провертанню клина 8 фіксатора 7 перешкоджає тарілка 3 фланця 1 елемента обв'язки гирла свердловини Після установлення фіксатора 7 здійснюється затягування протилежних гайок на шпильках 1952 Фиг. 2 Фиг. 3 Комп'ютерна верстка А. Крулевський Підписано до друку 05.09.2003 Тираж 39 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
