Пристрій для аварійного перекриття гирла фонтануючої свердловини

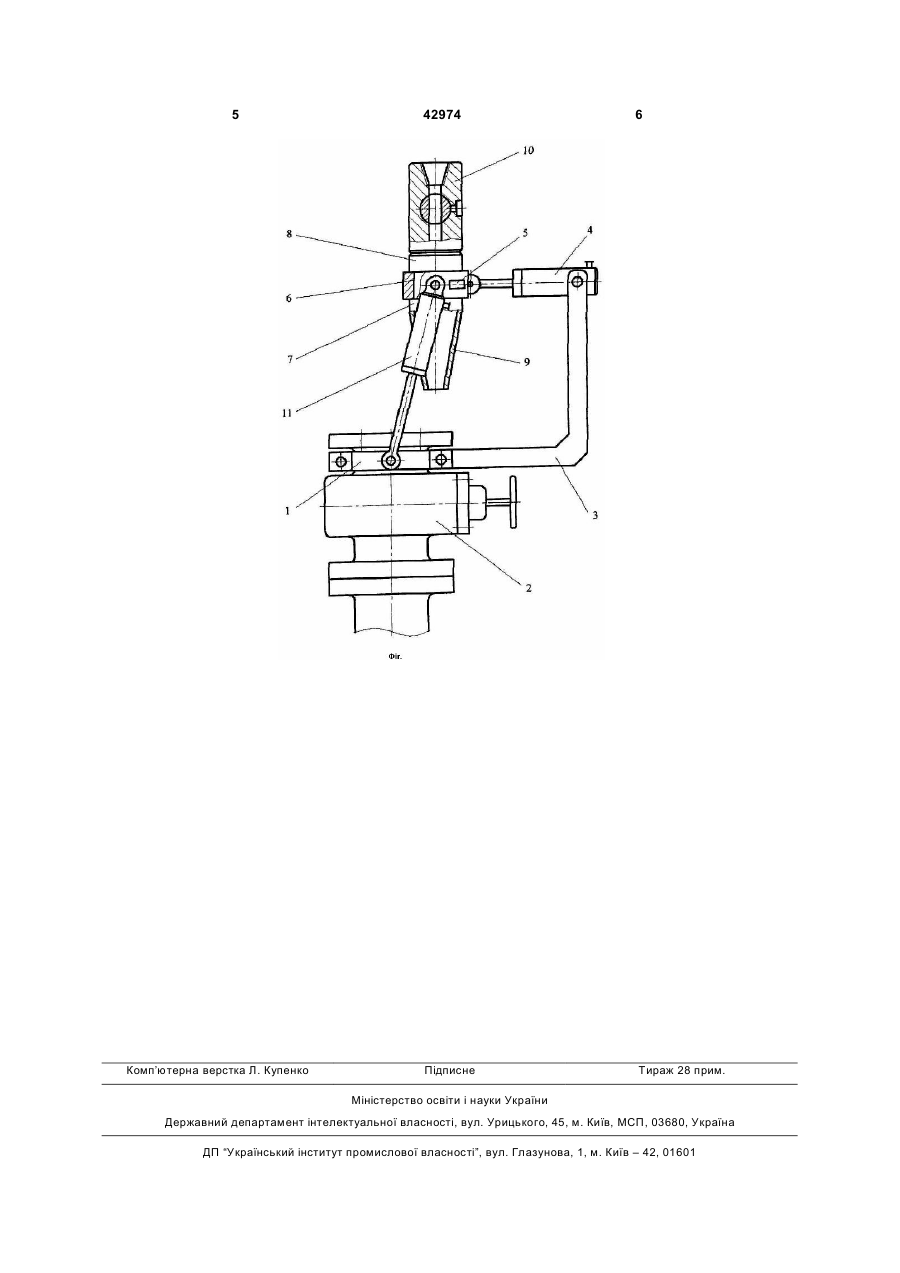

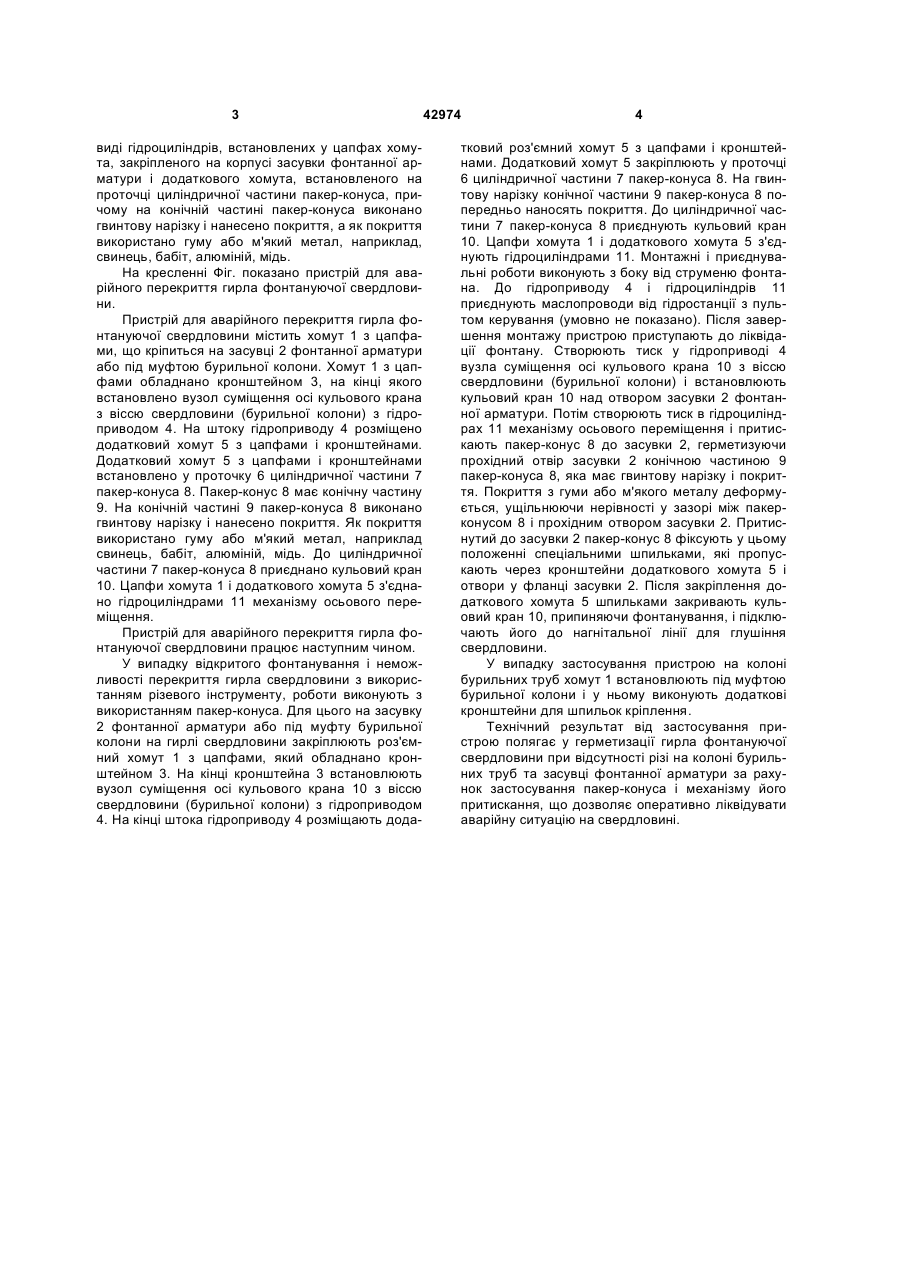

Пристрій для аварійного перекриття гирла фонтануючої свердловини, що містить хомут з цапфами, закріплений на засувці фонтанної арматури, кульовий кран, вузол суміщення кульового крана з віссю бурильної колони з гідроприводом, механізм осьового переміщення кульового крана, який відрізняється тим, що хомут з цапфами, закріплений на засувці фонтанної арматури, обладнано кронштейном, на кінці якого встановлено 3 виді гідроциліндрів, встановлених у цапфах хомута, закріпленого на корпусі засувки фонтанної арматури і додаткового хомута, встановленого на проточці циліндричної частини пакер-конуса, причому на конічній частині пакер-конуса виконано гвинтову нарізку і нанесено покриття, а як покриття використано гуму або м'який метал, наприклад, свинець, бабіт, алюміній, мідь. На кресленні Фіг. показано пристрій для аварійного перекриття гирла фонтануючої свердловини. Пристрій для аварійного перекриття гирла фонтануючої свердловини містить хомут 1 з цапфами, що кріпиться на засувці 2 фонтанної арматури або під муфтою бурильної колони. Хомут 1 з цапфами обладнано кронштейном 3, на кінці якого встановлено вузол суміщення осі кульового крана з віссю свердловини (бурильної колони) з гідроприводом 4. На штоку гідроприводу 4 розміщено додатковий хомут 5 з цапфами і кронштейнами. Додатковий хомут 5 з цапфами і кронштейнами встановлено у проточку 6 циліндричної частини 7 пакер-конуса 8. Пакер-конус 8 має конічну частину 9. На конічній частині 9 пакер-конуса 8 виконано гвинтову нарізку і нанесено покриття. Як покриття використано гуму або м'який метал, наприклад свинець, бабіт, алюміній, мідь. До циліндричної частини 7 пакер-конуса 8 приєднано кульовий кран 10. Цапфи хомута 1 і додаткового хомута 5 з'єднано гідроциліндрами 11 механізму осьового переміщення. Пристрій для аварійного перекриття гирла фонтануючої свердловини працює наступним чином. У випадку відкритого фонтанування і неможливості перекриття гирла свердловини з використанням різевого інструменту, роботи виконують з використанням пакер-конуса. Для цього на засувку 2 фонтанної арматури або під муфту бурильної колони на гирлі свердловини закріплюють роз'ємний хомут 1 з цапфами, який обладнано кронштейном 3. На кінці кронштейна 3 встановлюють вузол суміщення осі кульового крана 10 з віссю свердловини (бурильної колони) з гідроприводом 4. На кінці штока гідроприводу 4 розміщають дода 42974 4 тковий роз'ємний хомут 5 з цапфами і кронштейнами. Додатковий хомут 5 закріплюють у проточці 6 циліндричної частини 7 пакер-конуса 8. На гвинтову нарізку конічної частини 9 пакер-конуса 8 попередньо наносять покриття. До циліндричної частини 7 пакер-конуса 8 приєднують кульовий кран 10. Цапфи хомута 1 і додаткового хомута 5 з'єднують гідроциліндрами 11. Монтажні і приєднувальні роботи виконують з боку від струменю фонтана. До гідроприводу 4 і гідроциліндрів 11 приєднують маслопроводи від гідростанції з пультом керування (умовно не показано). Після завершення монтажу пристрою приступають до ліквідації фонтану. Створюють тиск у гідроприводі 4 вузла суміщення осі кульового крана 10 з віссю свердловини (бурильної колони) і встановлюють кульовий кран 10 над отвором засувки 2 фонтанної арматури. Потім створюють тиск в гідроциліндрах 11 механізму осьового переміщення і притискають пакер-конус 8 до засувки 2, герметизуючи прохідний отвір засувки 2 конічною частиною 9 пакер-конуса 8, яка має гвинтову нарізку і покриття. Покриття з гуми або м'якого металу деформується, ущільнюючи нерівності у зазорі між пакерконусом 8 і прохідним отвором засувки 2. Притиснутий до засувки 2 пакер-конус 8 фіксують у цьому положенні спеціальними шпильками, які пропускають через кронштейни додаткового хомута 5 і отвори у фланці засувки 2. Після закріплення додаткового хомута 5 шпильками закривають кульовий кран 10, припиняючи фонтанування, і підключають його до нагнітальної лінії для глушіння свердловини. У випадку застосування пристрою на колоні бурильних труб хомут 1 встановлюють під муфтою бурильної колони і у ньому виконують додаткові кронштейни для шпильок кріплення. Технічний результат від застосування пристрою полягає у герметизації гирла фонтануючої свердловини при відсутності різі на колоні бурильних труб та засувці фонтанної арматури за рахунок застосування пакер-конуса і механізму його притискання, що дозволяє оперативно ліквідувати аварійну ситуацію на свердловині. 5 Комп’ютерна верстка Л. Купенко 42974 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
