Прилад для визначення критичного зусилля притискання качанів кукурудзи
Номер патенту: 66548
Опубліковано: 10.01.2012
Автори: Бондаренко Олександр Володимирович, Ракул Олександр Іванович
Формула / Реферат
1. Прилад для визначення критичного зусилля притискання качанів кукурудзи, який складається з платформи, стійок, затискачів з еластичними пелюстковими тримачами, відвідного блока та динамометра з гвинтовим механізмом, який відрізняється тим, що з метою створення крутного моменту в верхній частині приладу розміщений крутний механізм, який складається з двох паралельних пластин різностороннього напрямку руху зі змінними поверхнями тертя та підтримуючих батарей роликів.
2. Прилад для визначення критичного зусилля притискання качанів кукурудзи за п. 1, який відрізняється тим, що з метою забезпечення перпендикулярності до напрямку руху пластин осі обертання качана на рамі розміщені два затискачі, один з яких виконаний суцільною кільцевою деталлю з еластичними пелюстковими тримачами, а інший у вигляді стрижня голкоподібної форми з гвинтовим механізмом.
3. Прилад для визначення критичного зусилля притискання качанів кукурудзи за п. 1, який відрізняється тим, що пластини приводяться в рух за допомогою тросів, які через блоковий механізм з'єднані з привідним шківом.
Текст

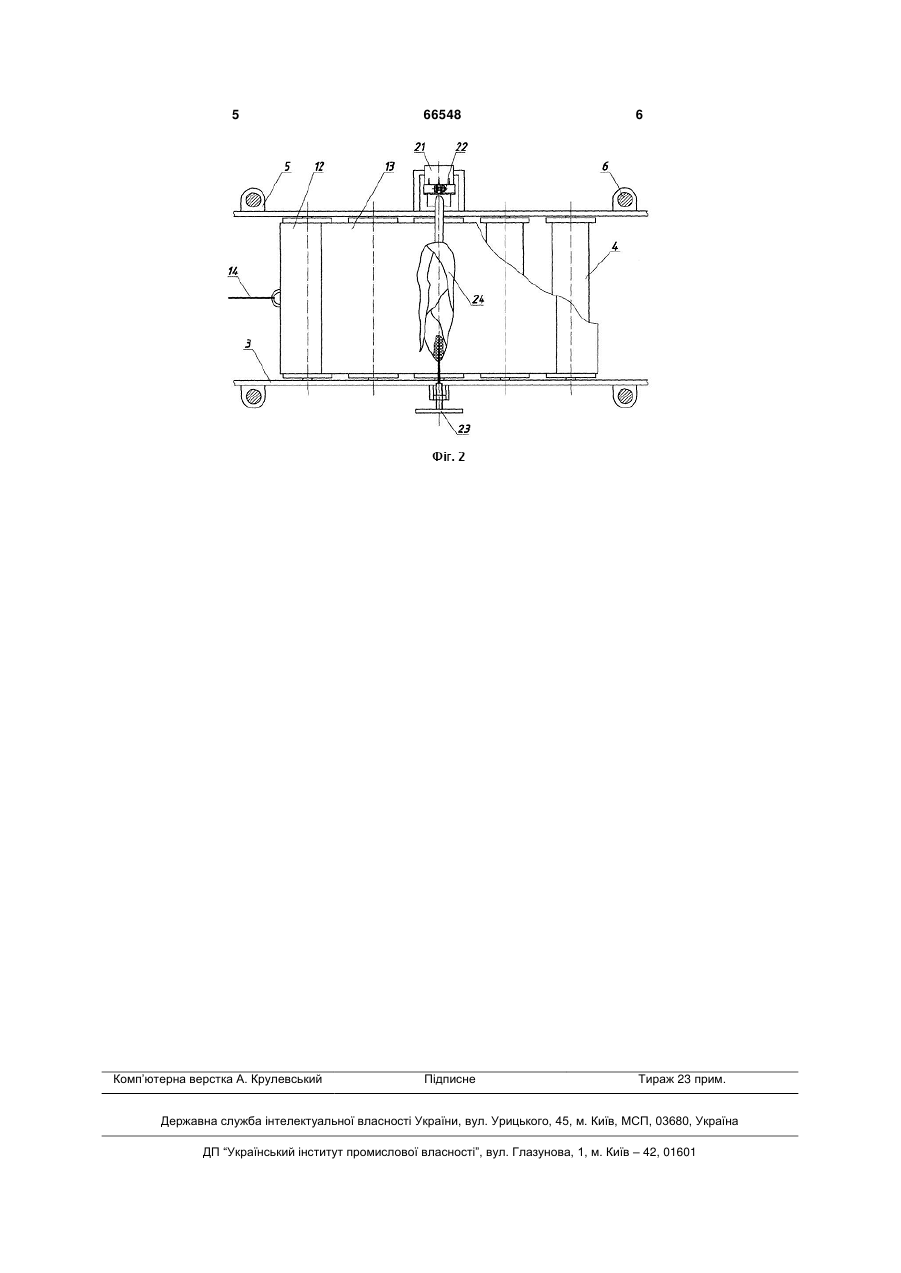

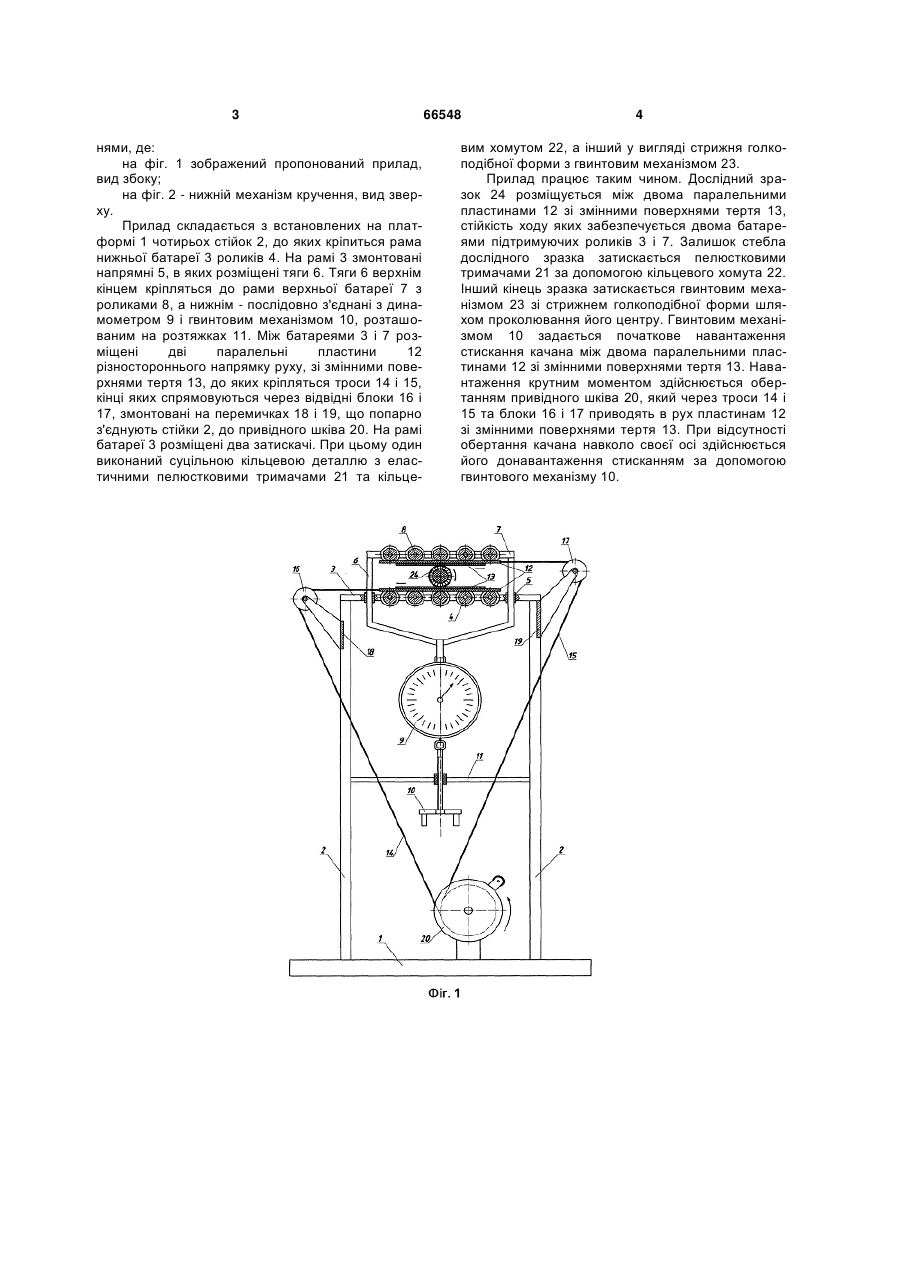

1. Прилад для визначення критичного зусилля притискання качанів кукурудзи, який складається з платформи, стійок, затискачів з еластичними пелюстковими тримачами, відвідного блока та динамометра з гвинтовим механізмом, який відрізняється тим, що з метою створення крутного моменту в верхній частині приладу розміщений крутний механізм, який складається з двох паралельних пластин різностороннього напрямку руху 3 нями, де: на фіг. 1 зображений пропонований прилад, вид збоку; на фіг. 2 - нижній механізм кручення, вид зверху. Прилад складається з встановлених на платформі 1 чотирьох стійок 2, до яких кріпиться рама нижньої батареї 3 роликів 4. На рамі 3 змонтовані напрямні 5, в яких розміщені тяги 6. Тяги 6 верхнім кінцем кріпляться до рами верхньої батареї 7 з роликами 8, а нижнім - послідовно з'єднані з динамометром 9 і гвинтовим механізмом 10, розташованим на розтяжках 11. Між батареями 3 і 7 розміщені дві паралельні пластини 12 різностороннього напрямку руху, зі змінними поверхнями тертя 13, до яких кріпляться троси 14 і 15, кінці яких спрямовуються через відвідні блоки 16 і 17, змонтовані на перемичках 18 і 19, що попарно з'єднують стійки 2, до привідного шківа 20. На рамі батареї 3 розміщені два затискачі. При цьому один виконаний суцільною кільцевою деталлю з еластичними пелюстковими тримачами 21 та кільце 66548 4 вим хомутом 22, а інший у вигляді стрижня голкоподібної форми з гвинтовим механізмом 23. Прилад працює таким чином. Дослідний зразок 24 розміщується між двома паралельними пластинами 12 зі змінними поверхнями тертя 13, стійкість ходу яких забезпечується двома батареями підтримуючих роликів 3 і 7. Залишок стебла дослідного зразка затискається пелюстковими тримачами 21 за допомогою кільцевого хомута 22. Інший кінець зразка затискається гвинтовим механізмом 23 зі стрижнем голкоподібної форми шляхом проколювання його центру. Гвинтовим механізмом 10 задається початкове навантаження стискання качана між двома паралельними пластинами 12 зі змінними поверхнями тертя 13. Навантаження крутним моментом здійснюється обертанням привідного шківа 20, який через троси 14 і 15 та блоки 16 і 17 приводять в рух пластинам 12 зі змінними поверхнями тертя 13. При відсутності обертання качана навколо своєї осі здійснюється його донавантаження стисканням за допомогою гвинтового механізму 10. 5 Комп’ютерна верстка А. Крулевський 66548 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of critical force for pressing corn cops
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Rakul Oleksandr Ivanovych
Назва патенту російськоюПрибор для определения критического усилия прижима початков кукурузы
Автори російськоюБондаренко Александр Владимирович, Ракул Александр Иванович
МПК / Мітки
МПК: G01N 3/08
Мітки: кукурудзи, критичного, прилад, качанів, зусилля, притискання, визначення
