Прилад для визначення закономірностей опору плодоніжки плодів рослин деформації крученням і розтягуванням

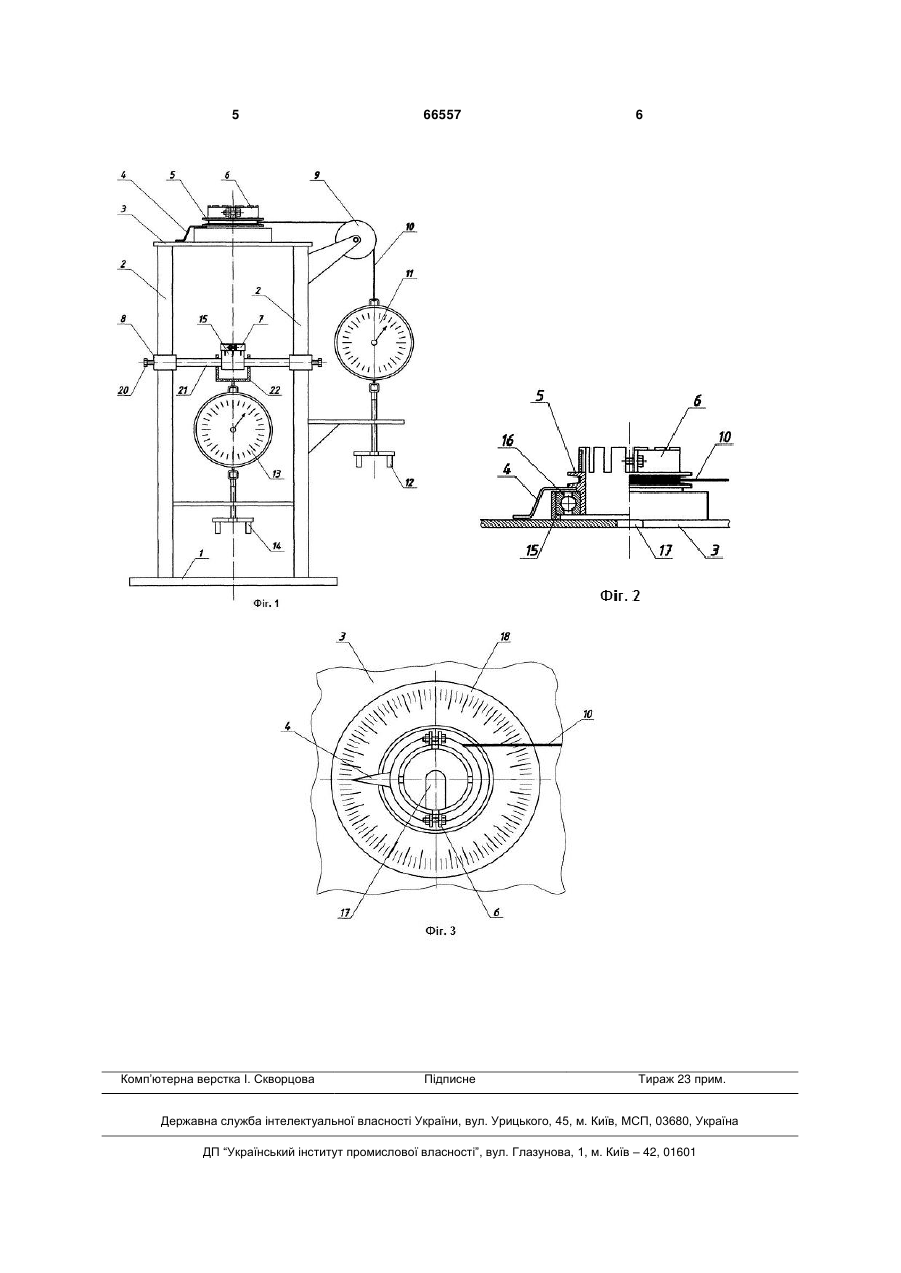

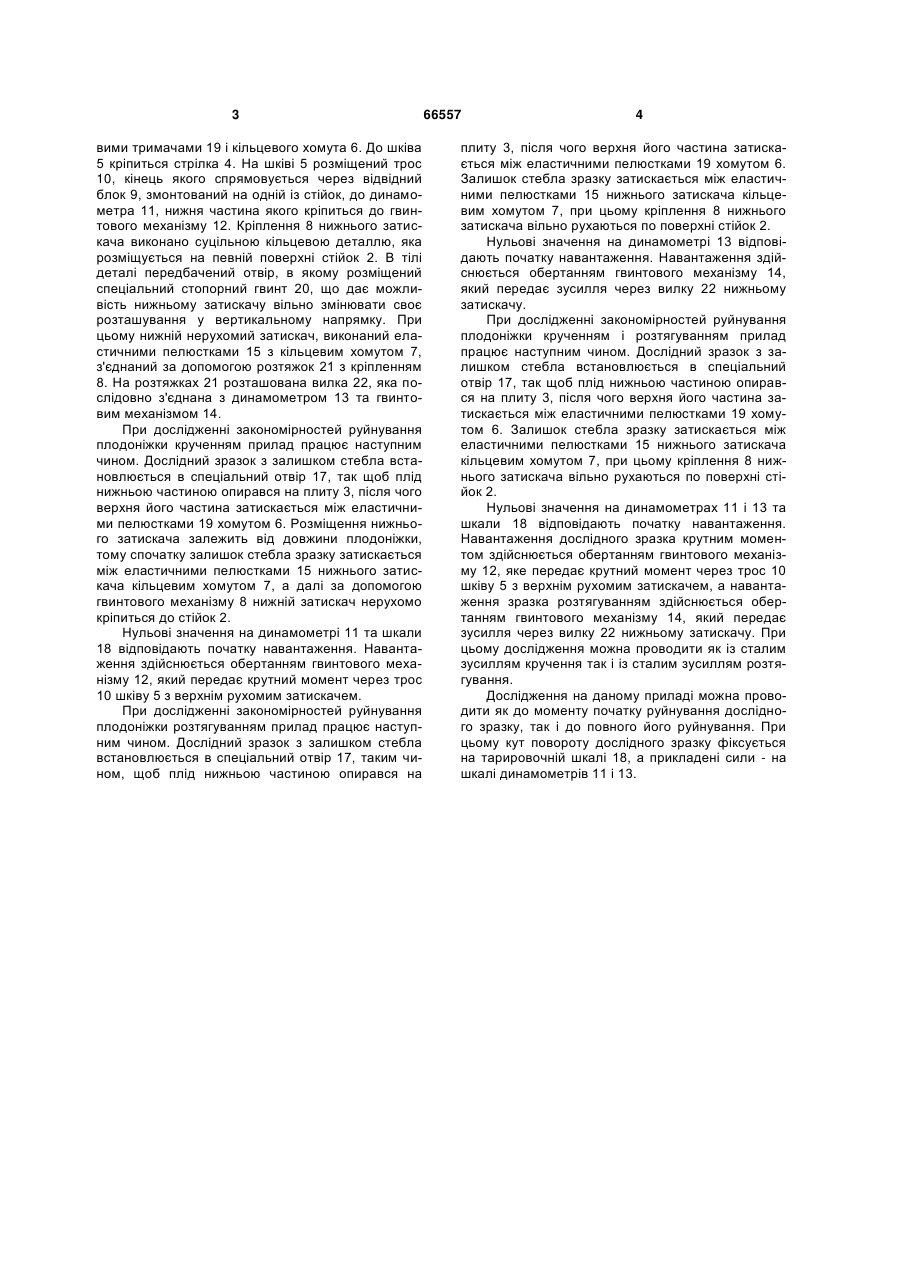

1. Прилад для визначення закономірностей опору плодоніжки плодів рослин деформації крученням і розтягуванням, який складається з платформи, стійок, плити з нанесеною тарировочною 3 вими тримачами 19 і кільцевого хомута 6. До шківа 5 кріпиться стрілка 4. На шківі 5 розміщений трос 10, кінець якого спрямовується через відвідний блок 9, змонтований на одній із стійок, до динамометра 11, нижня частина якого кріпиться до гвинтового механізму 12. Кріплення 8 нижнього затискача виконано суцільною кільцевою деталлю, яка розміщується на певній поверхні стійок 2. В тілі деталі передбачений отвір, в якому розміщений спеціальний стопорний гвинт 20, що дає можливість нижньому затискачу вільно змінювати своє розташування у вертикальному напрямку. При цьому нижній нерухомий затискач, виконаний еластичними пелюстками 15 з кільцевим хомутом 7, з'єднаний за допомогою розтяжок 21 з кріпленням 8. На розтяжках 21 розташована вилка 22, яка послідовно з'єднана з динамометром 13 та гвинтовим механізмом 14. При дослідженні закономірностей руйнування плодоніжки крученням прилад працює наступним чином. Дослідний зразок з залишком стебла встановлюється в спеціальний отвір 17, так щоб плід нижньою частиною опирався на плиту 3, після чого верхня його частина затискається між еластичними пелюстками 19 хомутом 6. Розміщення нижнього затискача залежить від довжини плодоніжки, тому спочатку залишок стебла зразку затискається між еластичними пелюстками 15 нижнього затискача кільцевим хомутом 7, а далі за допомогою гвинтового механізму 8 нижній затискач нерухомо кріпиться до стійок 2. Нульові значення на динамометрі 11 та шкали 18 відповідають початку навантаження. Навантаження здійснюється обертанням гвинтового механізму 12, який передає крутний момент через трос 10 шківу 5 з верхнім рухомим затискачем. При дослідженні закономірностей руйнування плодоніжки розтягуванням прилад працює наступним чином. Дослідний зразок з залишком стебла встановлюється в спеціальний отвір 17, таким чином, щоб плід нижньою частиною опирався на 66557 4 плиту 3, після чого верхня його частина затискається між еластичними пелюстками 19 хомутом 6. Залишок стебла зразку затискається між еластичними пелюстками 15 нижнього затискача кільцевим хомутом 7, при цьому кріплення 8 нижнього затискача вільно рухаються по поверхні стійок 2. Нульові значення на динамометрі 13 відповідають початку навантаження. Навантаження здійснюється обертанням гвинтового механізму 14, який передає зусилля через вилку 22 нижньому затискачу. При дослідженні закономірностей руйнування плодоніжки крученням і розтягуванням прилад працює наступним чином. Дослідний зразок з залишком стебла встановлюється в спеціальний отвір 17, так щоб плід нижньою частиною опирався на плиту 3, після чого верхня його частина затискається між еластичними пелюстками 19 хомутом 6. Залишок стебла зразку затискається між еластичними пелюстками 15 нижнього затискача кільцевим хомутом 7, при цьому кріплення 8 нижнього затискача вільно рухаються по поверхні стійок 2. Нульові значення на динамометрах 11 і 13 та шкали 18 відповідають початку навантаження. Навантаження дослідного зразка крутним моментом здійснюється обертанням гвинтового механізму 12, яке передає крутний момент через трос 10 шківу 5 з верхнім рухомим затискачем, а навантаження зразка розтягуванням здійснюється обертанням гвинтового механізму 14, який передає зусилля через вилку 22 нижньому затискачу. При цьому дослідження можна проводити як із сталим зусиллям кручення так і із сталим зусиллям розтягування. Дослідження на даному приладі можна проводити як до моменту початку руйнування дослідного зразку, так і до повного його руйнування. При цьому кут повороту дослідного зразку фіксується на тарировочній шкалі 18, а прикладені сили - на шкалі динамометрів 11 і 13. 5 Комп’ютерна верстка І. Скворцова 66557 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
