Комбінована когенераційна установка
Номер патенту: 66657
Опубліковано: 10.01.2012
Автори: Душин Максим Валерійович, Захарченко Олександр Анатолійович, Фролов Вадим Анатолійович, Соляник Володимир Григорович, Лохман Ігор Вікторович, Білявський Максим Леонідович, Білявський Леонід Альфонсович, Грядунов Генадій Генадійович
Формула / Реферат
1. Комбінована когенераційна установка, що містить чотирициліндровий чотиритактний двигун внутрішнього згорання з електрогенератором, утилізатор-охолоджувач газоповітряної суміші продуктів згорання з системою трубопроводів і газоходів, сорочку охолодження внутрішнього контуру мастила і охолоджувальної рідини двигуна, теплообмінник-теплоутилізатор розв'язки рідинних потоків, контур системи охолодження двигуна з циркуляційним насосом та контур охолодження води мережі теплопостачання з циркуляційним насосом, яка відрізняється тим, що додатково містить у своєму корпусі акумулюючі пристрої та інвентор і поза корпусом електромережу споживача.
2. Установка за п. 1, яка відрізняється тим, що електрогенератор з'єднаний послідовно з акумулюючими пристроями, інвентором та електромережею споживача.
Текст

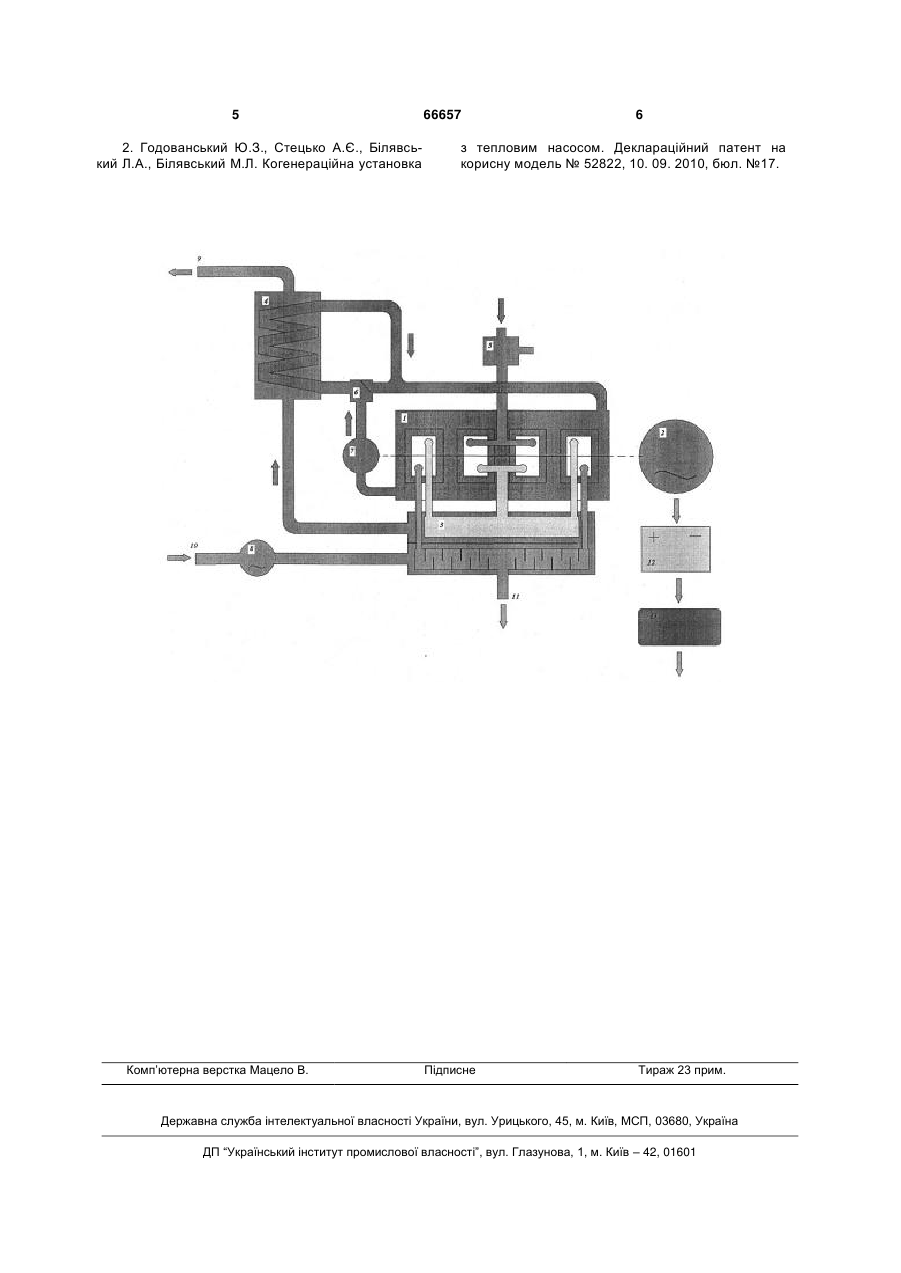

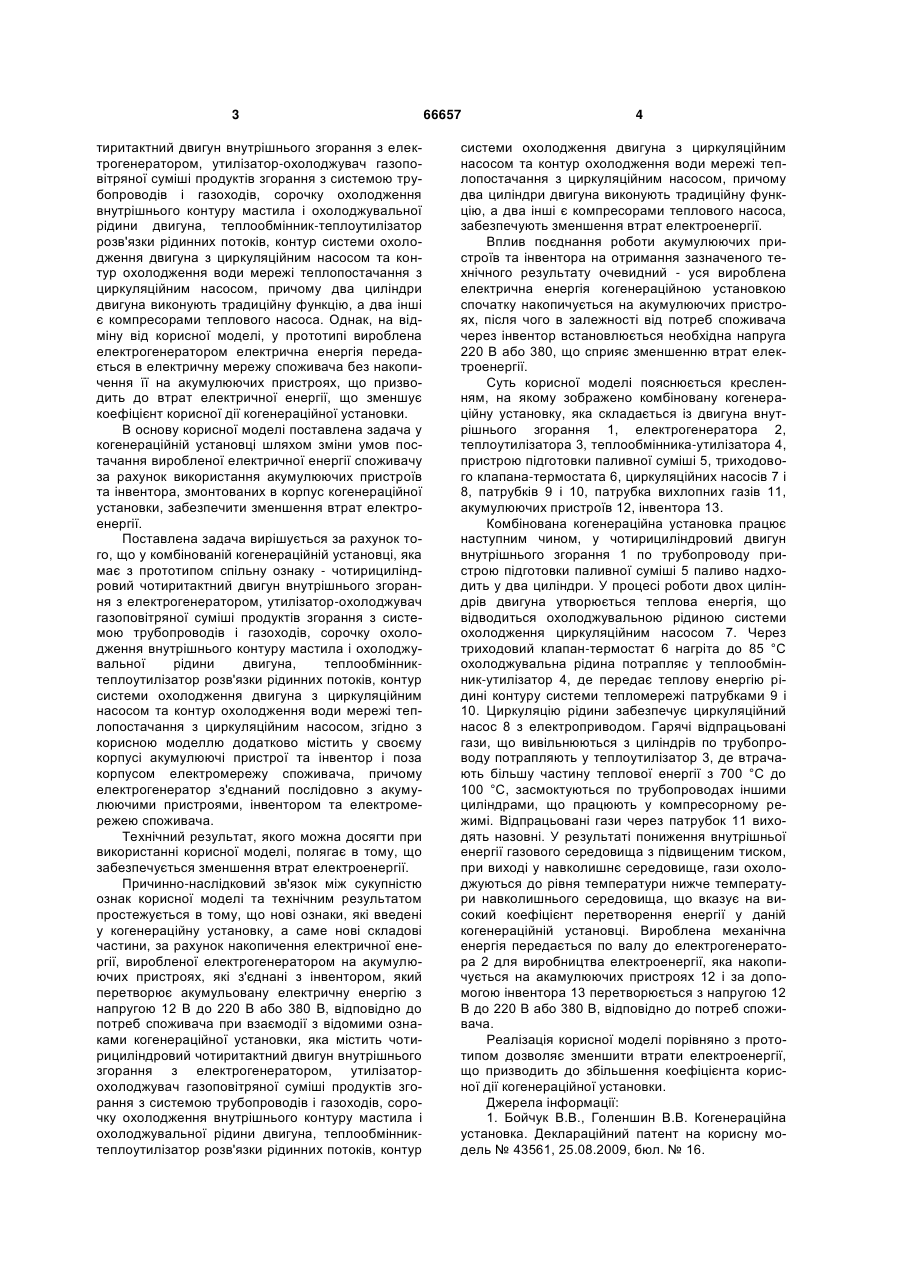

1. Комбінована когенераційна установка, що містить чотирициліндровий чотиритактний двигун 3 тиритактний двигун внутрішнього згорання з електрогенератором, утилізатор-охолоджувач газоповітряної суміші продуктів згорання з системою трубопроводів і газоходів, сорочку охолодження внутрішнього контуру мастила і охолоджувальної рідини двигуна, теплообмінник-теплоутилізатор розв'язки рідинних потоків, контур системи охолодження двигуна з циркуляційним насосом та контур охолодження води мережі теплопостачання з циркуляційним насосом, причому два циліндри двигуна виконують традиційну функцію, а два інші є компресорами теплового насоса. Однак, на відміну від корисної моделі, у прототипі вироблена електрогенератором електрична енергія передається в електричну мережу споживача без накопичення її на акумулюючих пристроях, що призводить до втрат електричної енергії, що зменшує коефіцієнт корисної дії когенераційної установки. В основу корисної моделі поставлена задача у когенераційній установці шляхом зміни умов постачання виробленої електричної енергії споживачу за рахунок використання акумулюючих пристроїв та інвентора, змонтованих в корпус когенераційної установки, забезпечити зменшення втрат електроенергії. Поставлена задача вирішується за рахунок того, що у комбінованій когенераційній установці, яка має з прототипом спільну ознаку - чотирициліндровий чотиритактний двигун внутрішнього згорання з електрогенератором, утилізатор-охолоджувач газоповітряної суміші продуктів згорання з системою трубопроводів і газоходів, сорочку охолодження внутрішнього контуру мастила і охолоджувальної рідини двигуна, теплообмінниктеплоутилізатор розв'язки рідинних потоків, контур системи охолодження двигуна з циркуляційним насосом та контур охолодження води мережі теплопостачання з циркуляційним насосом, згідно з корисною моделлю додатково містить у своєму корпусі акумулюючі пристрої та інвентор і поза корпусом електромережу споживача, причому електрогенератор з'єднаний послідовно з акумулюючими пристроями, інвентором та електромережею споживача. Технічний результат, якого можна досягти при використанні корисної моделі, полягає в тому, що забезпечується зменшення втрат електроенергії. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі та технічним результатом простежується в тому, що нові ознаки, які введені у когенераційну установку, а саме нові складові частини, за рахунок накопичення електричної енергії, виробленої електрогенератором на акумулюючих пристроях, які з'єднані з інвентором, який перетворює акумульовану електричну енергію з напругою 12 В до 220 В або 380 В, відповідно до потреб споживача при взаємодії з відомими ознаками когенераційної установки, яка містить чотирициліндровий чотиритактний двигун внутрішнього згорання з електрогенератором, утилізаторохолоджувач газоповітряної суміші продуктів згорання з системою трубопроводів і газоходів, сорочку охолодження внутрішнього контуру мастила і охолоджувальної рідини двигуна, теплообмінниктеплоутилізатор розв'язки рідинних потоків, контур 66657 4 системи охолодження двигуна з циркуляційним насосом та контур охолодження води мережі теплопостачання з циркуляційним насосом, причому два циліндри двигуна виконують традиційну функцію, а два інші є компресорами теплового насоса, забезпечують зменшення втрат електроенергії. Вплив поєднання роботи акумулюючих пристроїв та інвентора на отримання зазначеного технічного результату очевидний - уся вироблена електрична енергія когенераційною установкою спочатку накопичується на акумулюючих пристроях, після чого в залежності від потреб споживача через інвентор встановлюється необхідна напруга 220 В або 380, що сприяє зменшенню втрат електроенергії. Суть корисної моделі пояснюється кресленням, на якому зображено комбіновану когенераційну установку, яка складається із двигуна внутрішнього згорання 1, електрогенератора 2, теплоутилізатора 3, теплообмінника-утилізатора 4, пристрою підготовки паливної суміші 5, триходового клапана-термостата 6, циркуляційних насосів 7 і 8, патрубків 9 і 10, патрубка вихлопних газів 11, акумулюючих пристроїв 12, інвентора 13. Комбінована когенераційна установка працює наступним чином, у чотирициліндровий двигун внутрішнього згорання 1 по трубопроводу пристрою підготовки паливної суміші 5 паливо надходить у два циліндри. У процесі роботи двох циліндрів двигуна утворюється теплова енергія, що відводиться охолоджувальною рідиною системи охолодження циркуляційним насосом 7. Через триходовий клапан-термостат 6 нагріта до 85 °С охолоджувальна рідина потрапляє у теплообмінник-утилізатор 4, де передає теплову енергію рідині контуру системи тепломережі патрубками 9 і 10. Циркуляцію рідини забезпечує циркуляційний насос 8 з електроприводом. Гарячі відпрацьовані гази, що вивільнюються з циліндрів по трубопроводу потрапляють у теплоутилізатор 3, де втрачають більшу частину теплової енергії з 700 °С до 100 °С, засмоктуються по трубопроводах іншими циліндрами, що працюють у компресорному режимі. Відпрацьовані гази через патрубок 11 виходять назовні. У результаті пониження внутрішньої енергії газового середовища з підвищеним тиском, при виході у навколишнє середовище, гази охолоджуються до рівня температури нижче температури навколишнього середовища, що вказує на високий коефіцієнт перетворення енергії у даній когенераційній установці. Вироблена механічна енергія передається по валу до електрогенератора 2 для виробництва електроенергії, яка накопичується на акамулюючих пристроях 12 і за допомогою інвентора 13 перетворюється з напругою 12 В до 220 В або 380 В, відповідно до потреб споживача. Реалізація корисної моделі порівняно з прототипом дозволяє зменшити втрати електроенергії, що призводить до збільшення коефіцієнта корисної дії когенераційної установки. Джерела інформації: 1. Бойчук В.В., Голеншин В.В. Когенераційна установка. Деклараційний патент на корисну модель № 43561, 25.08.2009, бюл. № 16. 5 2. Годованський Ю.З., Стецько А.Є., Білявський Л.А., Білявський М.Л. Когенераційна установка Комп’ютерна верстка Мацело В. 66657 6 з тепловим насосом. Деклараційний патент на корисну модель № 52822, 10. 09. 2010, бюл. №17. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined co-generation installation
Автори англійськоюLokhman Ihor Viktorovych, Frolov Vadym Anatoliiovych, Solianyk Volodymyr Hryhorovych, Biliavskyi Maksym Leonidovych, Biliavskyi Leonid Alfonsovych, Hriadunov Hennadii Hennadiiovych, Zakharchenko Oleksandr Anatoliiovych, Dushyn Maksym Valeriiovych
Назва патенту російськоюКомбинированная когенерационная установка
Автори російськоюЛохман Игорь Викторович, Фролов Вадим Анатольевич, Соляник Владимир Григорьевич, Белявский Максим Леонидович, Белявский Леонид Альфонсович, Грядунов Геннадий Геннадиевич, Захарченко Александр Анатолиевич, Душин Максим Валериевич
МПК / Мітки
МПК: F02G 5/00
Мітки: установка, комбінована, когенераційна
