Енергозберігаючий пристрій пониження температури в обмежених просторах

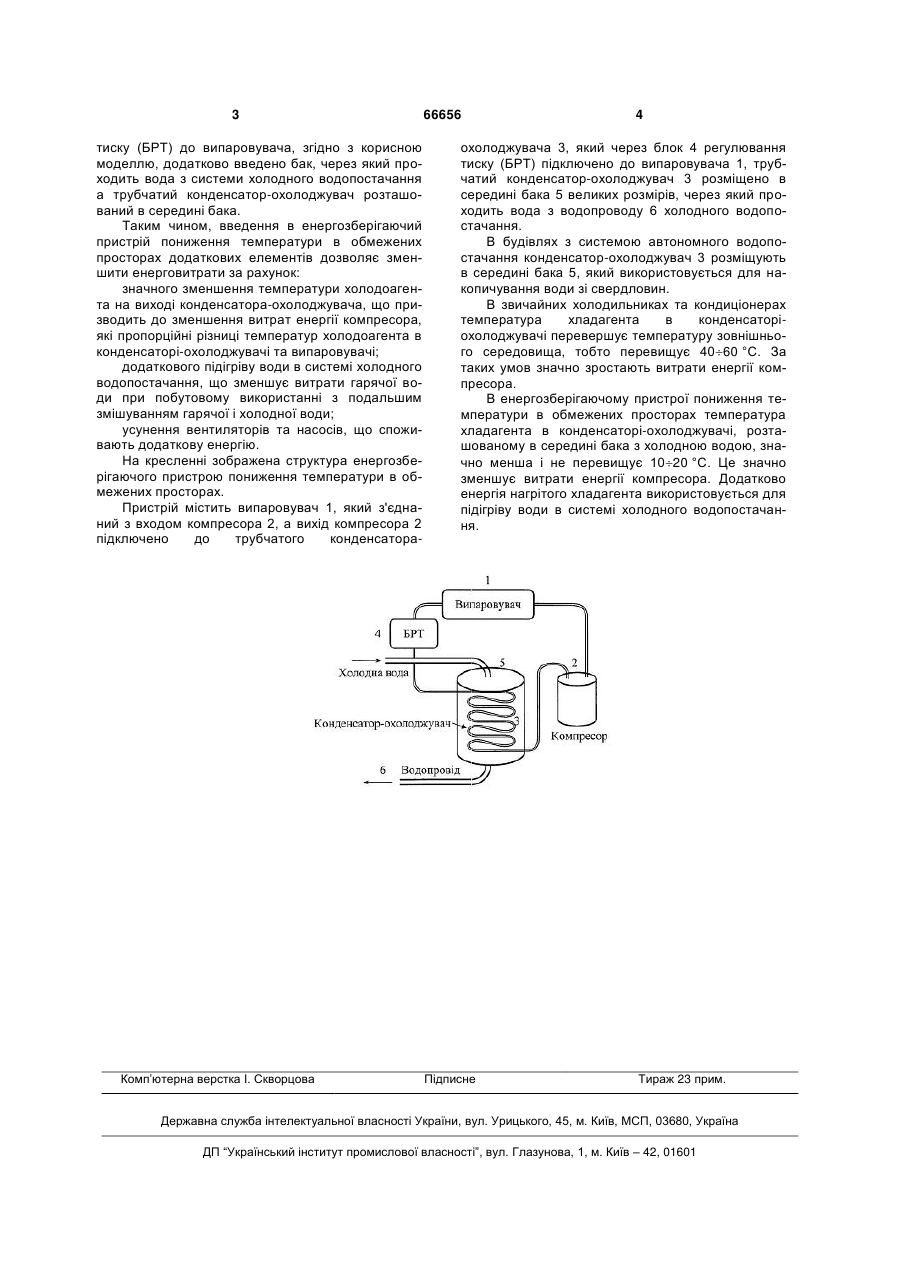

Енергозберігаючий пристрій пониження температури в обмежених просторах, наприклад хо 3 тиску (БРТ) до випаровувача, згідно з корисною моделлю, додатково введено бак, через який проходить вода з системи холодного водопостачання а трубчатий конденсатор-охолоджувач розташований в середині бака. Таким чином, введення в енергозберігаючий пристрій пониження температури в обмежених просторах додаткових елементів дозволяє зменшити енерговитрати за рахунок: значного зменшення температури холодоагента на виході конденсатора-охолоджувача, що призводить до зменшення витрат енергії компресора, які пропорційні різниці температур холодоагента в конденсаторі-охолоджувачі та випаровувачі; додаткового підігріву води в системі холодного водопостачання, що зменшує витрати гарячої води при побутовому використанні з подальшим змішуванням гарячої і холодної води; усунення вентиляторів та насосів, що споживають додаткову енергію. На кресленні зображена структура енергозберігаючого пристрою пониження температури в обмежених просторах. Пристрій містить випаровувач 1, який з'єднаний з входом компресора 2, а вихід компресора 2 підключено до трубчатого конденсатора Комп’ютерна верстка І. Скворцова 66656 4 охолоджувача 3, який через блок 4 регулювання тиску (БРТ) підключено до випаровувача 1, трубчатий конденсатор-охолоджувач 3 розміщено в середині бака 5 великих розмірів, через який проходить вода з водопроводу 6 холодного водопостачання. В будівлях з системою автономного водопостачання конденсатор-охолоджувач 3 розміщують в середині бака 5, який використовується для накопичування води зі свердловин. В звичайних холодильниках та кондиціонерах температура хладагента в конденсаторіохолоджувачі перевершує температуру зовнішнього середовища, тобто перевищує 4060 °C. За таких умов значно зростають витрати енергії компресора. В енергозберігаючому пристрої пониження температури в обмежених просторах температура хладагента в конденсаторі-охолоджувачі, розташованому в середині бака з холодною водою, значно менша і не перевищує 1020 °C. Це значно зменшує витрати енергії компресора. Додатково енергія нагрітого хладагента використовується для підігріву води в системі холодного водопостачання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
