Когенераційна установка з тепловим насосом
Номер патенту: 52822
Опубліковано: 10.09.2010
Автори: Стецько Андрій Євгенович, Білявський Леонід Альфонсович, Годованський Юрій Зіновійович, Білявський Максим Леонідович
Формула / Реферат
Когенераційна установка з тепловим насосом, що містить двигун з електрогенератором, утилізатор-охолоджувач газоповітряної суміші продуктів згорання з системою трубопроводів і газоходів, сорочку охолодження внутрішнього контуру мастила і охолоджувальної рідини двигуна, теплообмінник-утилізатор розв'язки рідинних потоків, контуру системи охолодження двигуна з циркуляційним насосом та контуру охолодження води мережі теплопостачання з циркуляційним насосом, яка відрізняється тим, що як двигун застосовано чотирициліндровий чотиритактний двигун внутрішнього згорання, два циліндри якого є компресором теплового насоса, а два інші - циліндрами двигуна внутрішнього згорання.
Текст

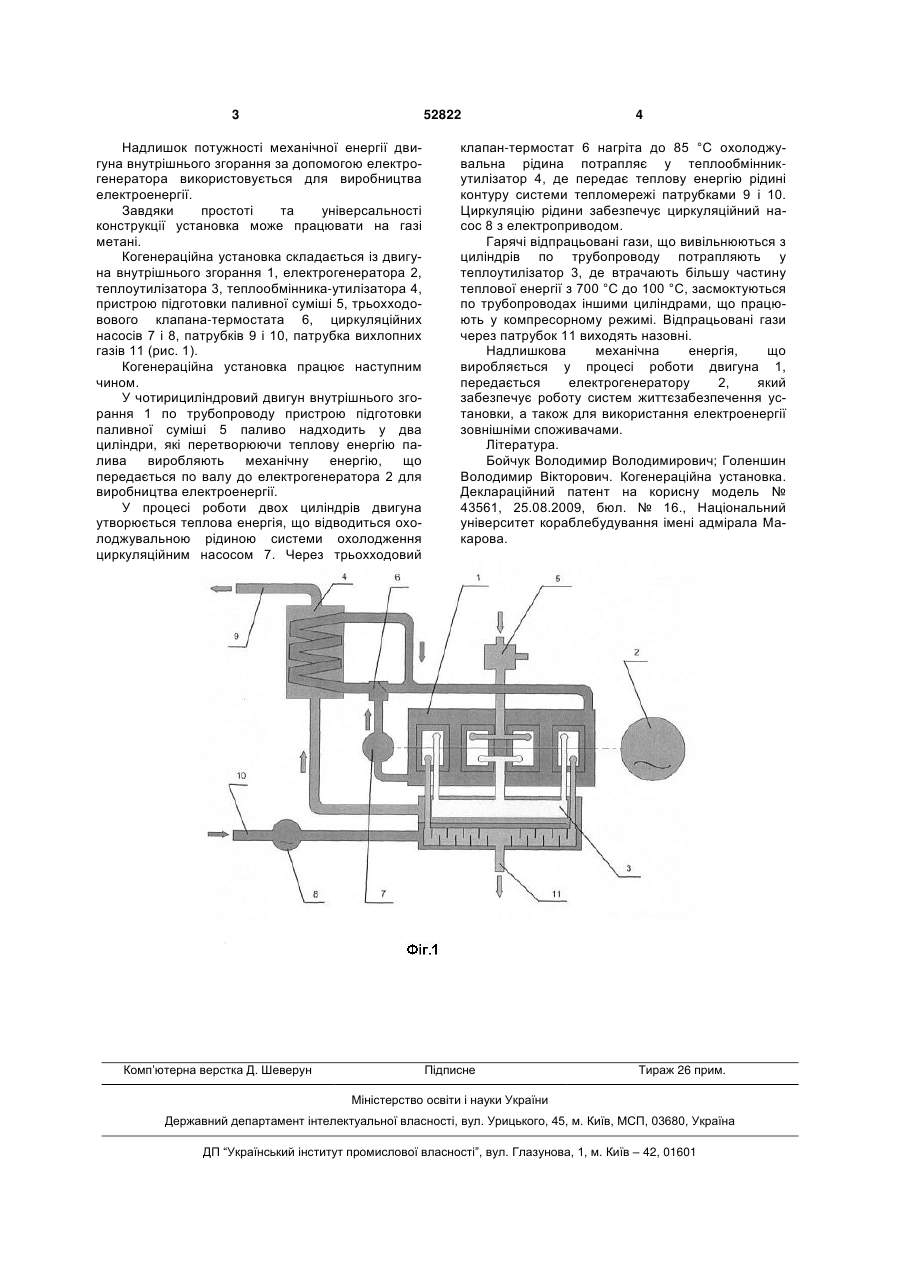

Когенераційна установка з тепловим насосом, що містить двигун з електрогенератором, утилізатор-охолоджувач газоповітряної суміші продуктів 3 52822 Надлишок потужності механічної енергії двигуна внутрішнього згорання за допомогою електрогенератора використовується для виробництва електроенергії. Завдяки простоті та універсальності конструкції установка може працювати на газі метані. Когенераційна установка складається із двигуна внутрішнього згорання 1, електрогенератора 2, теплоутилізатора 3, теплообмінника-утилізатора 4, пристрою підготовки паливної суміші 5, трьохходовового клапана-термостата 6, циркуляційних насосів 7 і 8, патрубків 9 і 10, патрубка вихлопних газів 11 (рис. 1). Когенераційна установка працює наступним чином. У чотирициліндровий двигун внутрішнього згорання 1 по трубопроводу пристрою підготовки паливної суміші 5 паливо надходить у два циліндри, які перетворюючи теплову енергію палива виробляють механічну енергію, що передається по валу до електрогенератора 2 для виробництва електроенергії. У процесі роботи двох циліндрів двигуна утворюється теплова енергія, що відводиться охолоджувальною рідиною системи охолодження циркуляційним насосом 7. Через трьохходовий Комп’ютерна верстка Д. Шеверун 4 клапан-термостат 6 нагріта до 85 °С охолоджувальна рідина потрапляє у теплообмінникутилізатор 4, де передає теплову енергію рідині контуру системи тепломережі патрубками 9 і 10. Циркуляцію рідини забезпечує циркуляційний насос 8 з електроприводом. Гарячі відпрацьовані гази, що вивільнюються з циліндрів по трубопроводу потрапляють у теплоутилізатор 3, де втрачають більшу частину теплової енергії з 700 °С до 100 °С, засмоктуються по трубопроводах іншими циліндрами, що працюють у компресорному режимі. Відпрацьовані гази через патрубок 11 виходять назовні. Надлишкова механічна енергія, що виробляється у процесі роботи двигуна 1, передається електрогенератору 2, який забезпечує роботу систем життєзабезпечення установки, а також для використання електроенергії зовнішніми споживачами. Література. Бойчук Володимир Володимирович; Голеншин Володимир Вікторович. Когенераційна установка. Деклараційний патент на корисну модель № 43561, 25.08.2009, бюл. № 16., Національний університет кораблебудування імені адмірала Макарова. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCo-generation plant with heat pump
Автори англійськоюHodovanskyi Yurii Zinoviiovych, Stetsko Andrii Yevhenovych, Biliavskyi Leonid Alfonsovych, Biliavskyi Maksym Leonidovych
Назва патенту російськоюКогенерационная установка с тепловым насосом
Автори російськоюГодованский Юрий Зиновьевич, Стецько Андрей Евгеньевич, Белявский Леонид Альфонсович, Белявский Максим Леонидович
МПК / Мітки
МПК: F02G 5/00
Мітки: насосом, тепловим, установка, когенераційна
