Грязьовик-шламовідвідник магнітний

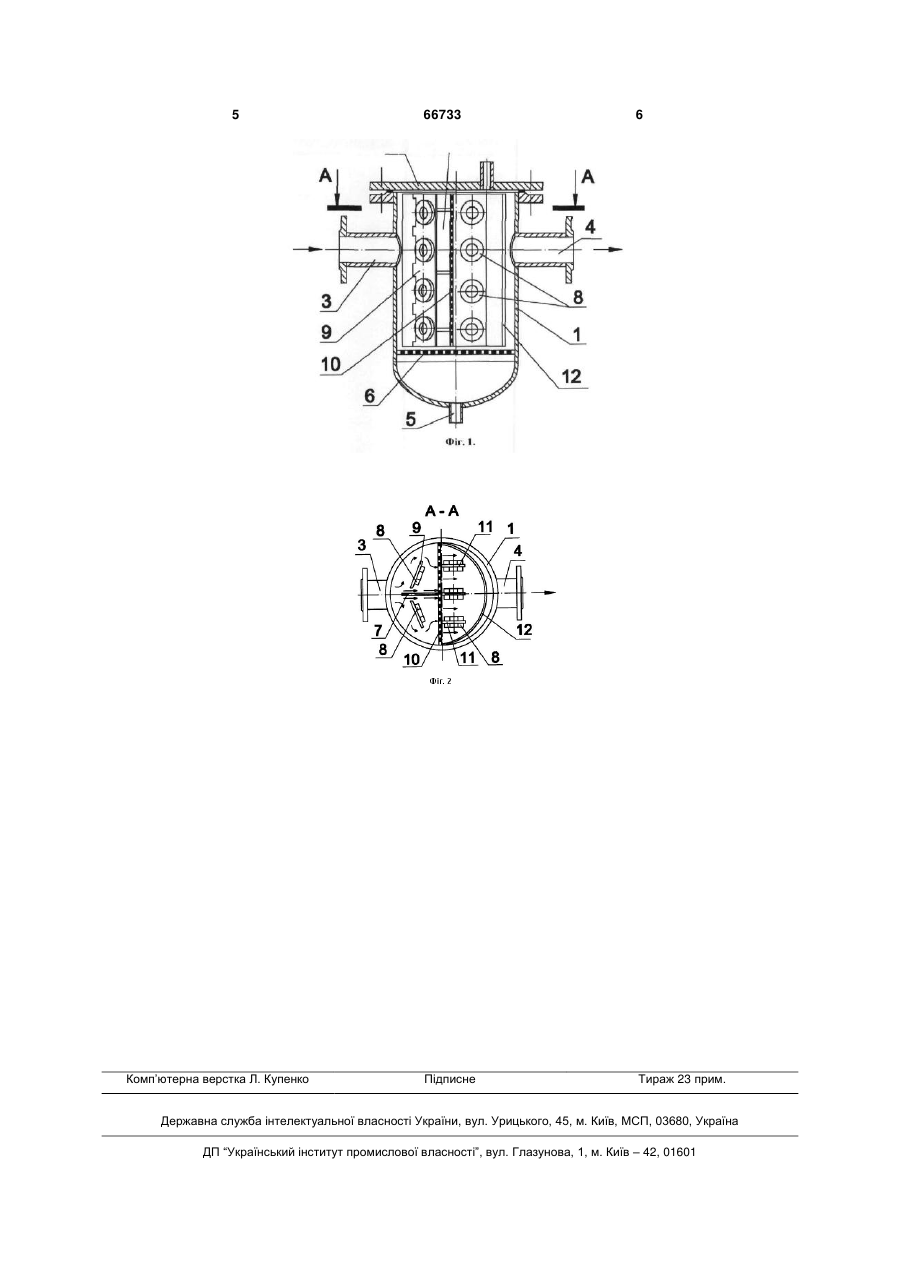

Грязьовик-шламовідвідник магнітний, що містить корпус з кришкою, вхідний і вихідний патрубки, розташовані у верхній частині корпусу, патрубок відводу шламу, а також установлену на проміжному сітчастому дні всередині корпусу знім 3 вертикально на поперечній перфорованій діафрагмі з обох сторін від тієї частини основної поздовжньої перегородки, на якій закріплені постійні магніти. На додаткових поздовжніх перегородках, на їх обох сторонах, закріплені співвісними парами постійні магніти. На кожній перегородці розташовані з одного боку сусідні магніти, закріплені різнойменними полюсами. Магніти на поздовжніх перегородках, розташовані напроти один одного, орієнтовані один до одного різнойменними полюсами. Даний магнітний фільтр - осаджувач обрано прототипом до корисної моделі, що заявляється. Прототип і заявляемо корисна модель мають наступні загальні ознаки: - корпус; - знімна кришка; - вхідний патрубок; - вихідний патрубок; - вхідний і вихідний патрубки розташовані у верхній частині корпусу; - патрубок відводу шламу, розташований в нижній частині корпусу; - проміжне сітчасте дно; - знімна магнітна касета (у прототипу називається вкладиш), що включає: • дві напрямні перегородки, розташовані під кутом, кут сходження яких орієнтований в бік вхідного патрубка; • основну поздовжню перегородку; • додаткові поздовжні перегородки, розташовані перед вихідним патрубком; • перфоровану діафрагму; • постійні магніти, закріплені на напрямних і додаткових перегородках. Недоліком пристрою за прототипом є низька ефективність очищення оброблюваної рідини, пов'язана з конструктивною особливістю, а саме, виконання напрямних перегородок у вигляді суцільних вертикальних пластин. В основу корисної моделі поставлена задача створити грязьовик-шламовідвідник магнітний, в якому шляхом іншого виконання напрямних перегородок, забезпечити підвищення ефективності очищення оброблюваної рідини. Поставлена задача вирішена конструкцією грязьовика-шламовідвідника магнітного, що містить корпус з кришкою, вхідний і вихідний патрубки, розташовані у верхній частині корпусу, патрубок відводу шламу, а також установлену на проміжному сітчастому дні всередині корпусу знімну магнітну касету, що включає дві напрямні перегородки, розташовані під кутом, при цьому кут сходження їх орієнтований у бік вхідного патрубка, основну поздовжню перегородку та додаткові поздовжні перегородки, розташовані перед вихідним патрубком, перфоровану діафрагму і постійні магніти, закріплені на напрямних і додаткових поздовжніх перегородках, тим, що напрямні перегородки 66733 4 по ходу руху оброблюваної рідини виконані з прорізами уздовж осі основної поздовжньої перегородки. Грязьовик - шламовідвідник магнітний зображений на кресленні, де: фіг. 1 - поздовжній переріз грязьовика - шламовідвідника магнітного; фіг. 2 - поперечний переріз А - А. Грязьовик-шламовідвідник магнітний містить циліндричний корпус 1, з'єднаний за допомогою фланцевого з'єднання з кришкою 2. Корпус 1 забезпечений вхідним патрубком 3 та вихідним патрубком 4 для входу і виходу оброблюваної рідини, а також патрубком відводу шламу 5. Вхідний 3 та вихідний 4 патрубки розташовані радіально у верхній частині корпусу 1, діаметрально протилежно на одній осі. У донній частині корпусу 1 закріплено проміжне сітчасте дно 6. У внутрішньому об'ємі корпусу 1 розташована знімна магнітна касета, що містить основну поздовжню перегородку 7, дві напрямні перегородки 9, розташовані під кутом. Кут сходження двох напрямних перегородок 9 орієнтований у бік вхідного патрубка 3. Знімна магнітна касета містить також перфоровану діафрагму 10, на якій закріплені, наприклад, три додаткові поздовжні перегородки 11, розташовані перед вихідним патрубком 4. На напрямних 9 і додаткових перегородках 11 закріплені постійні магніти 8. Напрямні перегородки 9 по ходу руху оброблюваної рідини виконані з прорізами уздовж осі основної поздовжньої перегородки 7. З боку вихідного патрубка 4 установлено фільтр 12, виконаний у вигляді вертикально орієнтованої зігнутої перегородки, вигнутою в бік вихідного патрубка 4. Пристрій працює таким чином. При потраплянні рідини всередину корпусу 1 відбувається її гальмування завдяки наявності напрямних перегородок 9, які одночасно поділяють потік на три частини: одна частина потоку огинає напрямні перегородки 9 ліворуч, інша - праворуч, а третя частина потоку проходить крізь прорізи, виконані по центру уздовж осі основної поздовжньої перегородки 7. Частина завислих частинок при гасінні швидкості під дією сили тяжіння осідає на проміжному сітчастому дні 6 або опускається на дно корпусу 1. Частинки, що мають парамагнітні властивості, намагнічуються полями постійних магнітів 8, закріплених на напрямних перегородках 9 і на додаткових поздовжніх перегородках 11, осідають на їх поверхні, природно, утворюють агломерати, які періодично, в результаті збільшення маси, відокремлюються від постійних магнітів 8 та осідають на проміжне сітчасте дно 6 і основне дно корпусу 1. Частина немагнітних частинок фільтрується перфорованою діафрагмою 10 і також випадає на дно корпусу 1. 5 Комп’ютерна верстка Л. Купенко 66733 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
