Грязьовик-шламовідвідник магнітний

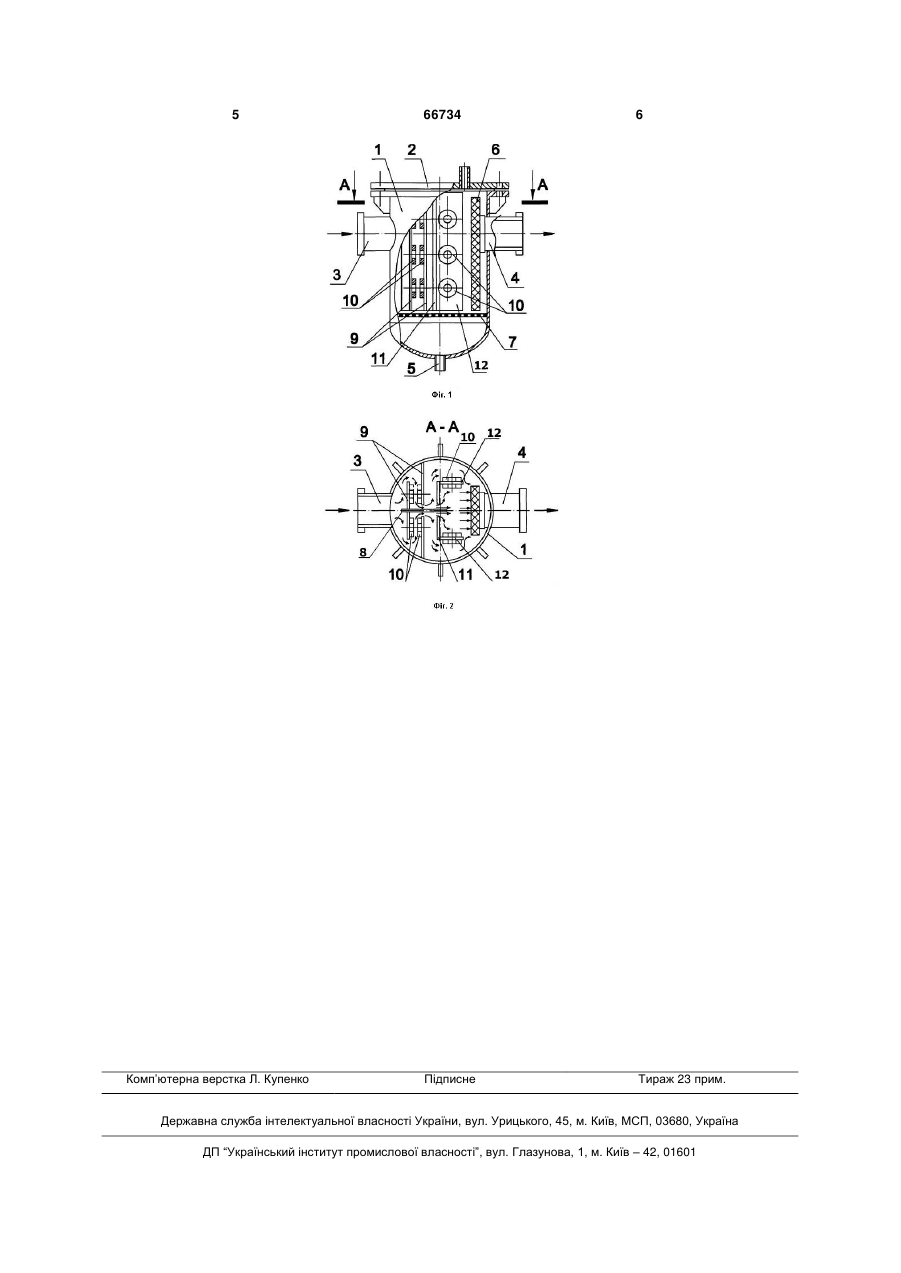

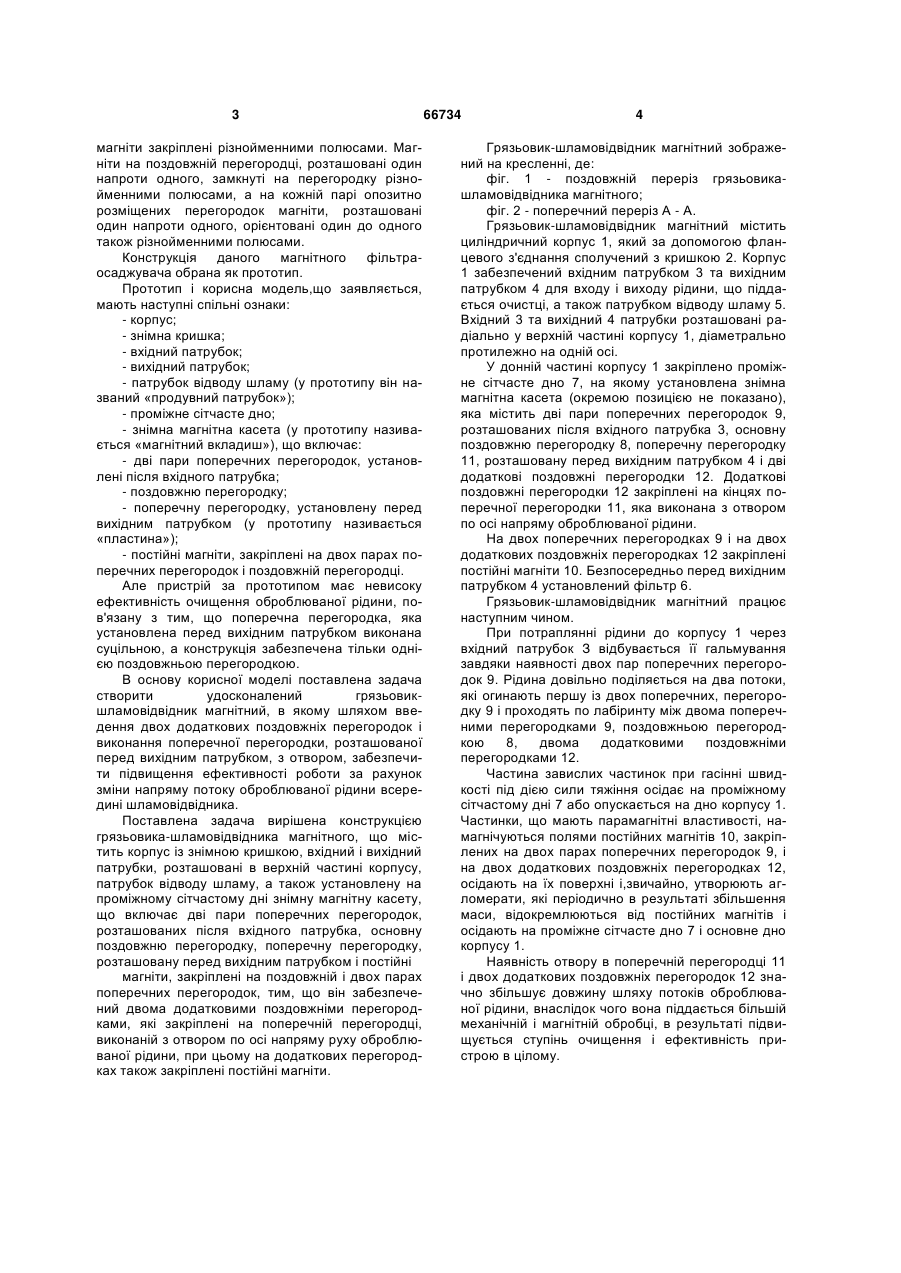

Грязьовик-шламовідвідник магнітний, що містить корпус із знімною кришкою, вхідний і вихідний патрубки, розташовані в верхній частині корпусу, патрубок відводу шламу, а також установлену на проміжному сітчастому дні знімну магнітну касету, що включає дві пари поперечних перегородок, 3 магніти закріплені різнойменними полюсами. Магніти на поздовжній перегородці, розташовані один напроти одного, замкнуті на перегородку різнойменними полюсами, а на кожній парі опозитно розміщених перегородок магніти, розташовані один напроти одного, орієнтовані один до одного також різнойменними полюсами. Конструкція даного магнітного фільтраосаджувача обрана як прототип. Прототип і корисна модель,що заявляється, мають наступні спільні ознаки: - корпус; - знімна кришка; - вхідний патрубок; - вихідний патрубок; - патрубок відводу шламу (у прототипу він названий «продувний патрубок»); - проміжне сітчасте дно; - знімна магнітна касета (у прототипу називається «магнітний вкладиш»), що включає: - дві пари поперечних перегородок, установлені після вхідного патрубка; - поздовжню перегородку; - поперечну перегородку, установлену перед вихідним патрубком (у прототипу називається «пластина»); - постійні магніти, закріплені на двох парах поперечних перегородок і поздовжній перегородці. Але пристрій за прототипом має невисоку ефективність очищення оброблюваної рідини, пов'язану з тим, що поперечна перегородка, яка установлена перед вихідним патрубком виконана суцільною, а конструкція забезпечена тільки однією поздовжньою перегородкою. В основу корисної моделі поставлена задача створити удосконалений грязьовикшламовідвідник магнітний, в якому шляхом введення двох додаткових поздовжніх перегородок і виконання поперечної перегородки, розташованої перед вихідним патрубком, з отвором, забезпечити підвищення ефективності роботи за рахунок зміни напряму потоку оброблюваної рідини всередині шламовідвідника. Поставлена задача вирішена конструкцією грязьовика-шламовідвідника магнітного, що містить корпус із знімною кришкою, вхідний і вихідний патрубки, розташовані в верхній частині корпусу, патрубок відводу шламу, а також установлену на проміжному сітчастому дні знімну магнітну касету, що включає дві пари поперечних перегородок, розташованих після вхідного патрубка, основну поздовжню перегородку, поперечну перегородку, розташовану перед вихідним патрубком і постійні магніти, закріплені на поздовжній і двох парах поперечних перегородок, тим, що він забезпечений двома додатковими поздовжніми перегородками, які закріплені на поперечній перегородці, виконаній з отвором по осі напряму руху оброблюваної рідини, при цьому на додаткових перегородках також закріплені постійні магніти. 66734 4 Грязьовик-шламовідвідник магнітний зображений на кресленні, де: фіг. 1 - поздовжній переріз грязьовикашламовідвідника магнітного; фіг. 2 - поперечний переріз А - А. Грязьовик-шламовідвідник магнітний містить циліндричний корпус 1, який за допомогою фланцевого з'єднання сполучений з кришкою 2. Корпус 1 забезпечений вхідним патрубком 3 та вихідним патрубком 4 для входу і виходу рідини, що піддається очистці, а також патрубком відводу шламу 5. Вхідний 3 та вихідний 4 патрубки розташовані радіально у верхній частині корпусу 1, діаметрально протилежно на одній осі. У донній частині корпусу 1 закріплено проміжне сітчасте дно 7, на якому установлена знімна магнітна касета (окремою позицією не показано), яка містить дві пари поперечних перегородок 9, розташованих після вхідного патрубка 3, основну поздовжню перегородку 8, поперечну перегородку 11, розташовану перед вихідним патрубком 4 і дві додаткові поздовжні перегородки 12. Додаткові поздовжні перегородки 12 закріплені на кінцях поперечної перегородки 11, яка виконана з отвором по осі напряму оброблюваної рідини. На двох поперечних перегородках 9 і на двох додаткових поздовжніх перегородках 12 закріплені постійні магніти 10. Безпосередньо перед вихідним патрубком 4 установлений фільтр 6. Грязьовик-шламовідвідник магнітний працює наступним чином. При потраплянні рідини до корпусу 1 через вхідний патрубок З відбувається її гальмування завдяки наявності двох пар поперечних перегородок 9. Рідина довільно поділяється на два потоки, які огинають першу із двох поперечних, перегородку 9 і проходять по лабіринту між двома поперечними перегородками 9, поздовжньою перегородкою 8, двома додатковими поздовжніми перегородками 12. Частина завислих частинок при гасінні швидкості під дією сили тяжіння осідає на проміжному сітчастому дні 7 або опускається на дно корпусу 1. Частинки, що мають парамагнітні властивості, намагнічуються полями постійних магнітів 10, закріплених на двох парах поперечних перегородок 9, і на двох додаткових поздовжніх перегородках 12, осідають на їх поверхні і,звичайно, утворюють агломерати, які періодично в результаті збільшення маси, відокремлюються від постійних магнітів і осідають на проміжне сітчасте дно 7 і основне дно корпусу 1. Наявність отвору в поперечній перегородці 11 і двох додаткових поздовжніх перегородок 12 значно збільшує довжину шляху потоків оброблюваної рідини, внаслідок чого вона піддається більшій механічній і магнітній обробці, в результаті підвищується ступінь очищення і ефективність пристрою в цілому. 5 Комп’ютерна верстка Л. Купенко 66734 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
