Двопотоковий вентилятор для прямоточних вентиляційних систем з аеродинамічним затвором зустрічних повітряних потоків

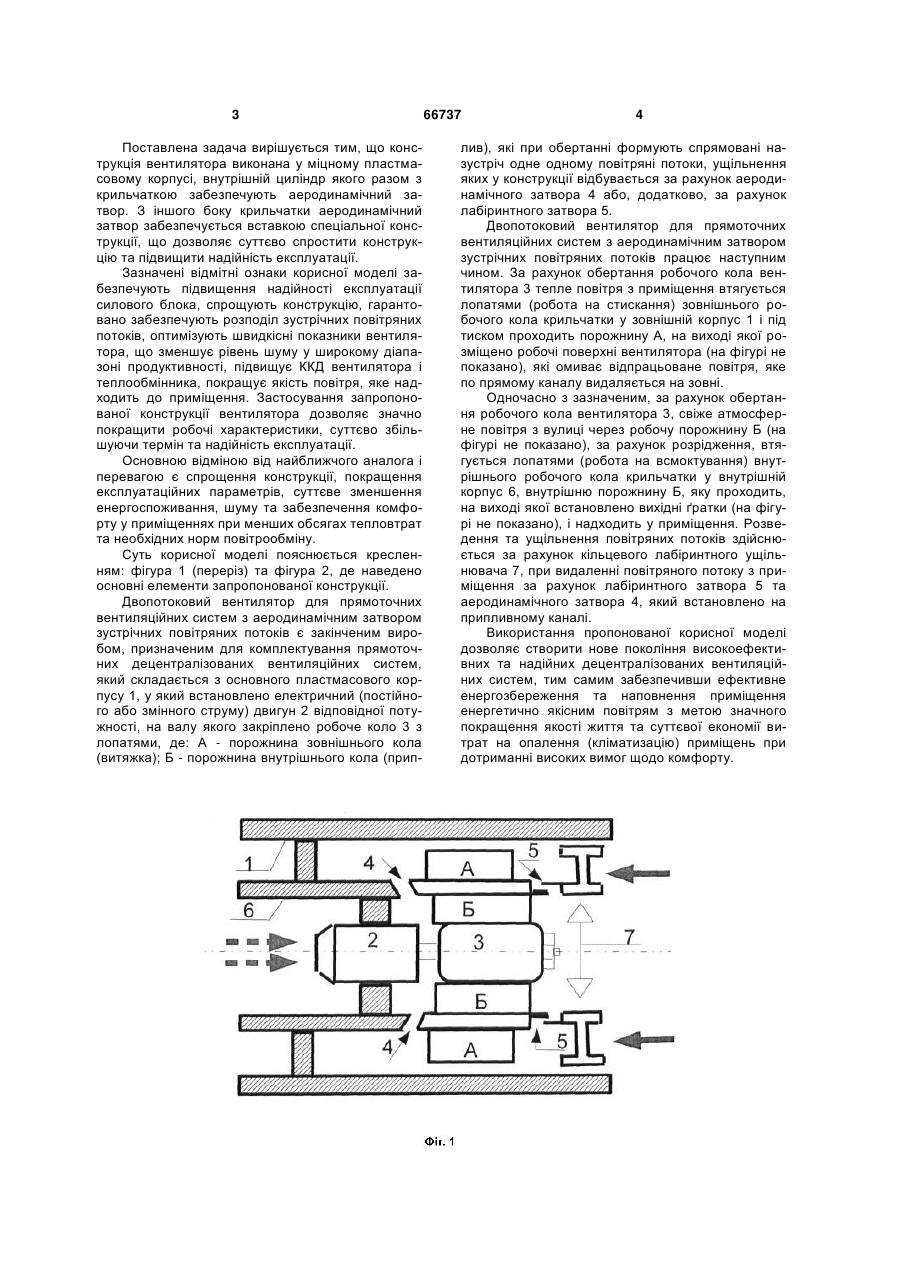

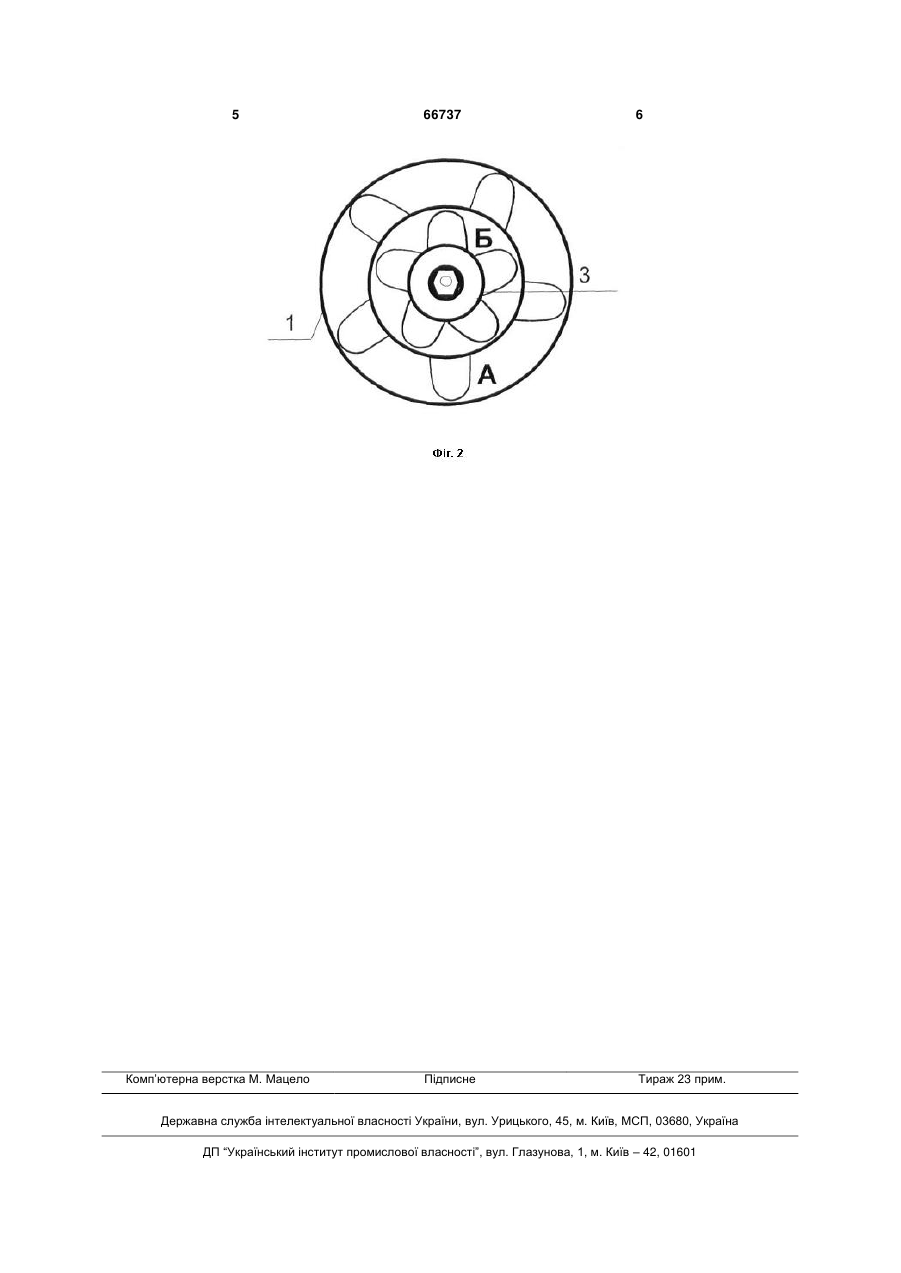

1. Двопотоковий вентилятор для прямоточних вентиляційних систем з аеродинамічним затвором зустрічних повітряних потоків, що містить корпус, електродвигун, крильчатку спеціальної конструкції 3 Поставлена задача вирішується тим, що конструкція вентилятора виконана у міцному пластмасовому корпусі, внутрішній циліндр якого разом з крильчаткою забезпечують аеродинамічний затвор. З іншого боку крильчатки аеродинамічний затвор забезпечується вставкою спеціальної конструкції, що дозволяє суттєво спростити конструкцію та підвищити надійність експлуатації. Зазначені відмітні ознаки корисної моделі забезпечують підвищення надійності експлуатації силового блока, спрощують конструкцію, гарантовано забезпечують розподіл зустрічних повітряних потоків, оптимізують швидкісні показники вентилятора, що зменшує рівень шуму у широкому діапазоні продуктивності, підвищує ККД вентилятора і теплообмінника, покращує якість повітря, яке надходить до приміщення. Застосування запропонованої конструкції вентилятора дозволяє значно покращити робочі характеристики, суттєво збільшуючи термін та надійність експлуатації. Основною відміною від найближчого аналога і перевагою є спрощення конструкції, покращення експлуатаційних параметрів, суттєве зменшення енергоспоживання, шуму та забезпечення комфорту у приміщеннях при менших обсягах тепловтрат та необхідних норм повітрообміну. Суть корисної моделі пояснюється кресленням: фігура 1 (переріз) та фігура 2, де наведено основні елементи запропонованої конструкції. Двопотоковий вентилятор для прямоточних вентиляційних систем з аеродинамічним затвором зустрічних повітряних потоків є закінченим виробом, призначеним для комплектування прямоточних децентралізованих вентиляційних систем, який складається з основного пластмасового корпусу 1, у який встановлено електричний (постійного або змінного струму) двигун 2 відповідної потужності, на валу якого закріплено робоче коло 3 з лопатями, де: А - порожнина зовнішнього кола (витяжка); Б - порожнина внутрішнього кола (прип 66737 4 лив), які при обертанні формують спрямовані назустріч одне одному повітряні потоки, ущільнення яких у конструкції відбувається за рахунок аеродинамічного затвора 4 або, додатково, за рахунок лабіринтного затвора 5. Двопотоковий вентилятор для прямоточних вентиляційних систем з аеродинамічним затвором зустрічних повітряних потоків працює наступним чином. За рахунок обертання робочого кола вентилятора 3 тепле повітря з приміщення втягується лопатями (робота на стискання) зовнішнього робочого кола крильчатки у зовнішній корпус 1 і під тиском проходить порожнину А, на виході якої розміщено робочі поверхні вентилятора (на фігурі не показано), які омиває відпрацьоване повітря, яке по прямому каналу видаляється на зовні. Одночасно з зазначеним, за рахунок обертання робочого кола вентилятора 3, свіже атмосферне повітря з вулиці через робочу порожнину Б (на фігурі не показано), за рахунок розрідження, втягується лопатями (робота на всмоктування) внутрішнього робочого кола крильчатки у внутрішній корпус 6, внутрішню порожнину Б, яку проходить, на виході якої встановлено вихідні ґратки (на фігурі не показано), і надходить у приміщення. Розведення та ущільнення повітряних потоків здійснюється за рахунок кільцевого лабіринтного ущільнювача 7, при видаленні повітряного потоку з приміщення за рахунок лабіринтного затвора 5 та аеродинамічного затвора 4, який встановлено на припливному каналі. Використання пропонованої корисної моделі дозволяє створити нове покоління високоефективних та надійних децентралізованих вентиляційних систем, тим самим забезпечивши ефективне енергозбереження та наповнення приміщення енергетично якісним повітрям з метою значного покращення якості життя та суттєвої економії витрат на опалення (кліматизацію) приміщень при дотриманні високих вимог щодо комфорту. 5 Комп’ютерна верстка М. Мацело 66737 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
