Пристрій для пульсуючої подачі повітряних потоків

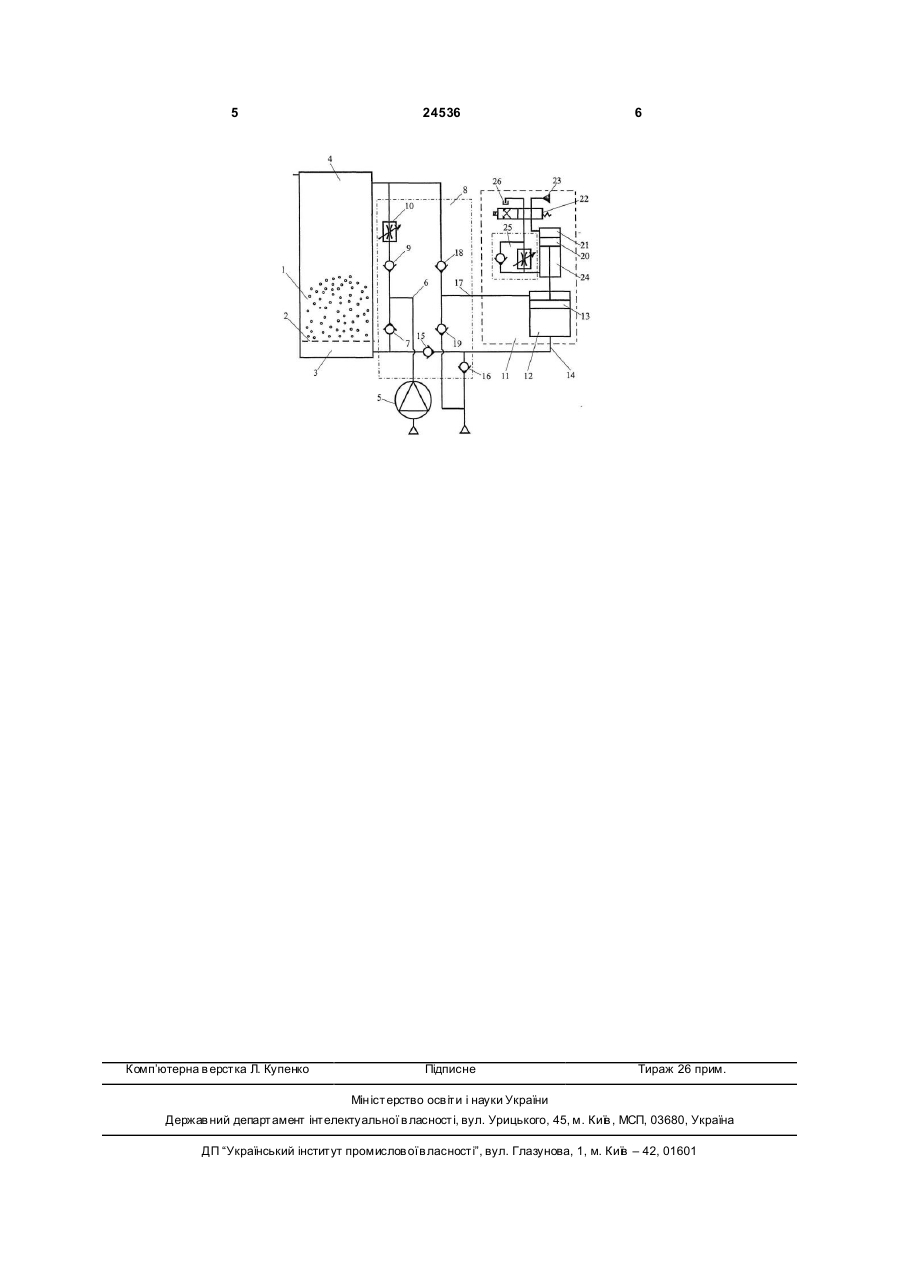

1. Пристрій для пульсуючої подачі повітряних потоків, що містить вентилятор та пристрій для створення пульсуючих повітряних потоків в топці киплячого шару з розподільною решіткою, який відрізняє ться тим, що вентилятор та пристрій для створення пульсуючи х повітряних потоків з'єднані з топкою за допомогою відсічноперепускної клапанної системи, яка розділяє їх 3 24536 пересувного поршня камери виконаний у вигляді гідроциліндра, поршнева порожнина якого з'єднана через гідророзподі-лювач з напірною гідромагістраллю, а штокова порожнина через дросель зі зворотним клапаном - із зливною гідромагістраллю. Оснащення пристрою для створення пульсуючих повітряних потоків камерою з пересувним поршнем, який з'єднаний за допомогою штока з гідроциліндром, дозволяє здійснювати імпульсну подачу повітряного потоку, а з'єднання штокової порожнини гідроциліндра із зливною гідромагістраллю через дросель зі зворотним клапаном, дозволяє здійснювати регулювання частоти та амплітуди п ульсацій. Оснащення запропонованого пристрою відсічно-перепускною клапанною системою дозволяє здійснити постійну подачу повітряних потоків (первинного або вторинного) від вентилятора, а також накладання на них пульсацій від пристрою для створення пульсуючи х повітряних потоків з можливістю регулювання частоти та амплітуди. Оснащення дроселем повітряної магістралі, з'єднуючої вентилятор з надрешітковою частиною топки, забезпечує постійну навантажувальну характеристику вентилятора при його переході від режиму подачі первинного повітряного потоку до вторинного та навпаки. Використання такого пристрою дозволить істотно підвищити ефективність процесу горіння твердого палива в топках киплячого шару підтримуючи стабільну навантажувальну характеристику вентилятора. Сутність корисної моделі пояснюється кресленням, де схематично показаний пристрій для пульсуючої подачі повітряних потоків в топку киплячого шару 1 з повітряно-розподільною решіткою 2, яка розділяє топку на підрешіткову частину 3 та надрешіткову частину 4, який містить вентилятор 5, з'єднаний магістраллю 6 з підрешітковою частиною 3 через зворотній клапан 7 відсікаючиперепускної клапанної системи 8, а з надрешітковою частиною 4 через зворотній клапан 9 та дросель 10, пристрій для створення пульсуючи х повітряних потоків 11, який містить камеру 12 з пересувним поршнем 13, з'єднану магістраллю 14 через зворотний клапан 15 з підрешітковою частиною 3, а через зворотний клапан 16 - з атмосферою, магістраль 17, яка з'єднує камеру 12 через зворотний клапан 18 з надрешітковою частиною 4 топки 1, а через зворотний клапан 19-3 атмосферою, привід 20, виконаний у вигляді гідроциліндра, поршнева порожнина 21 якого з'єднана через гідророзподілювач 22 з напірною магістраллю 23, а штокова порожнина 24 через дросель зі зворотним 4 клапаном 25, розподілювач 22 - зі зливною магістраллю 26. Пульсуюча подача повітряних потоків створюється наступним чином. Вентилятор 5 створює безперервний повітряний потік, який по магістралі 6 через зворотний клапан 7 відсікаючи-перепускної клапанної системи 8, надходить в підрешіткову частину 3 топки 1, формуючи первинний повітряний потік, при цьому з камери 12 пристрою для створення пульсуючих повітряних потоків 11 подається в магістраль 14 імпульс повітря під великим тиском, за рахунок переміщення поршня 13 під дією гідроциліндра 20. Імпульс повітря з магістралі 14 через зворотний клапан 15 поступає в підрешіткову частину 3 топки 1, накладаючись на первинний повітряний потік від вентилятора 5, здіймаючи паливо над решіткою 2 і сприяючи поліпшенню процесу горіння, при цьому зворотний клапан 16 та 7 закриваються під дією великого імпульсного тиску, а зворотний клапан 19 відкривається, з'єднуючи камеру 12 з атмосферою. Коли зворотний клапан 7 закривається, то повітряний потік від вентилятора 5 через зворотний клапан 9 та дросель 10, який забезпечує постійність робочої характеристики вентилятора при його переході від режиму подачі первинного повітряного потоку до вторинного та навпаки, подається в надрешіткову частину 4 топки 1, формуючи вторинний повітряний потік. При цьому поршень 13 камери 12 під дією гідроциліндра 20 починає пересуватися в зворотному напрямку, подаючи імпульс повітря по магістралі 17 через зворотний клапан 18 в надрешіткову частину 4 топки 1, накладаючись на вторинний повітряний потік від вентилятора 5 і покращуючи перемішування частинок палива при згоранні. При цьому зворотний клапан 19 відсікаючи-перепускної клапанної системи 8 закривається, а зворотний клапан 16 відкривається, з'єднуючи поршневу частину камери 12 з атмосферою, підсмоктуючи частку повітря для наступного циклу. Амплітудно-частотна характеристика пристою регулюється за рахунок оснащення привода 20 дроселем зі зворотним клапаном 25. Змінюючи параметри дроселя, можливо одержати ціле поле амплітудно-частотних характеристик пульсуючих повітряних потоків. Джерела інформації 1. Патент України №57662, кл. G 01 L 27/00, F 15 В 21/12, бюл. №6, 2003. 2. А.С. СССР №284971, кл. В 01 D 11/00, бюл. №33, 1970. 3. Патент России №2131557, кл. F 23 R 3/04, бюл.№16, 1999. 5 Комп’ютерна в ерстка Л. Купенко 24536 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
