Ваговимірювальний датчик

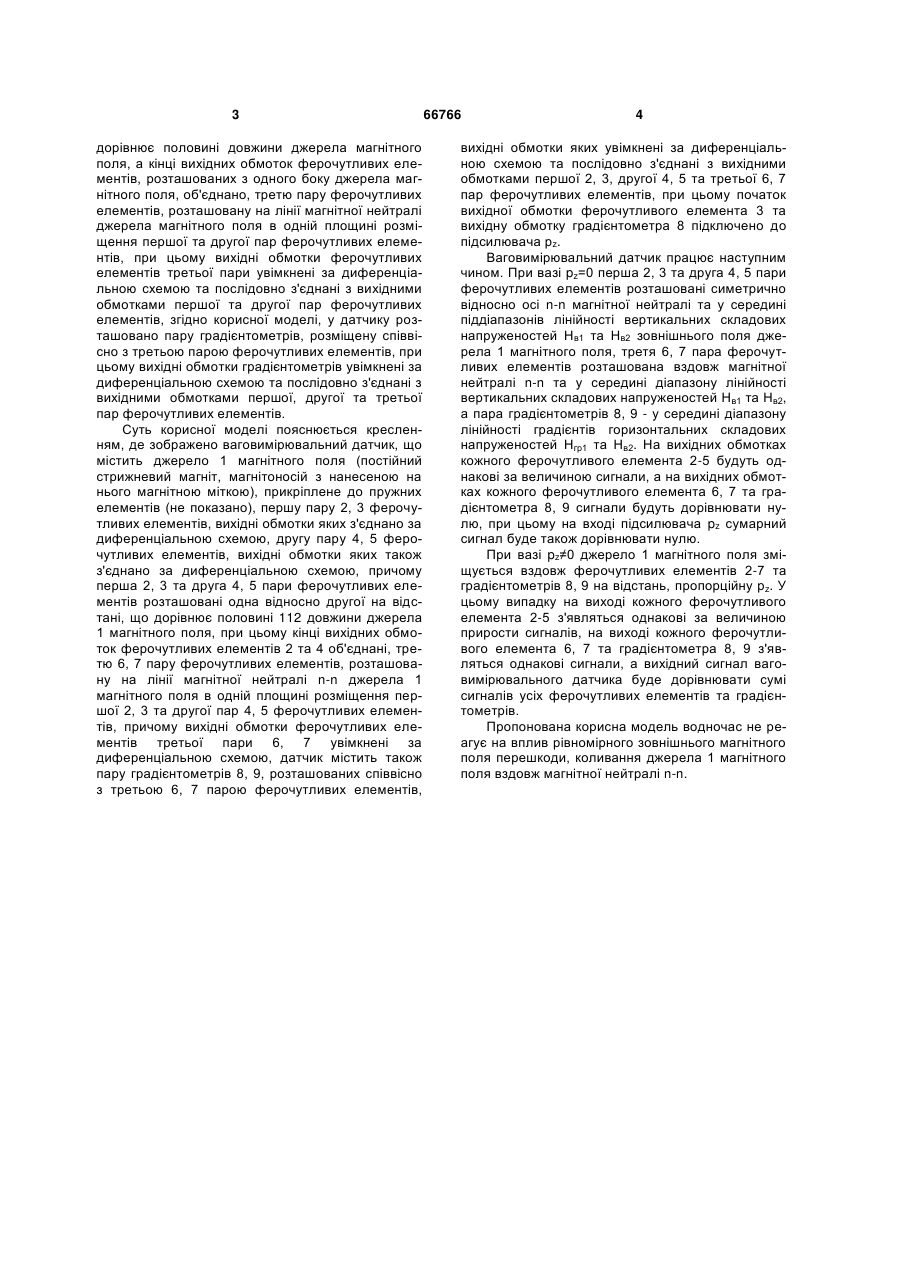

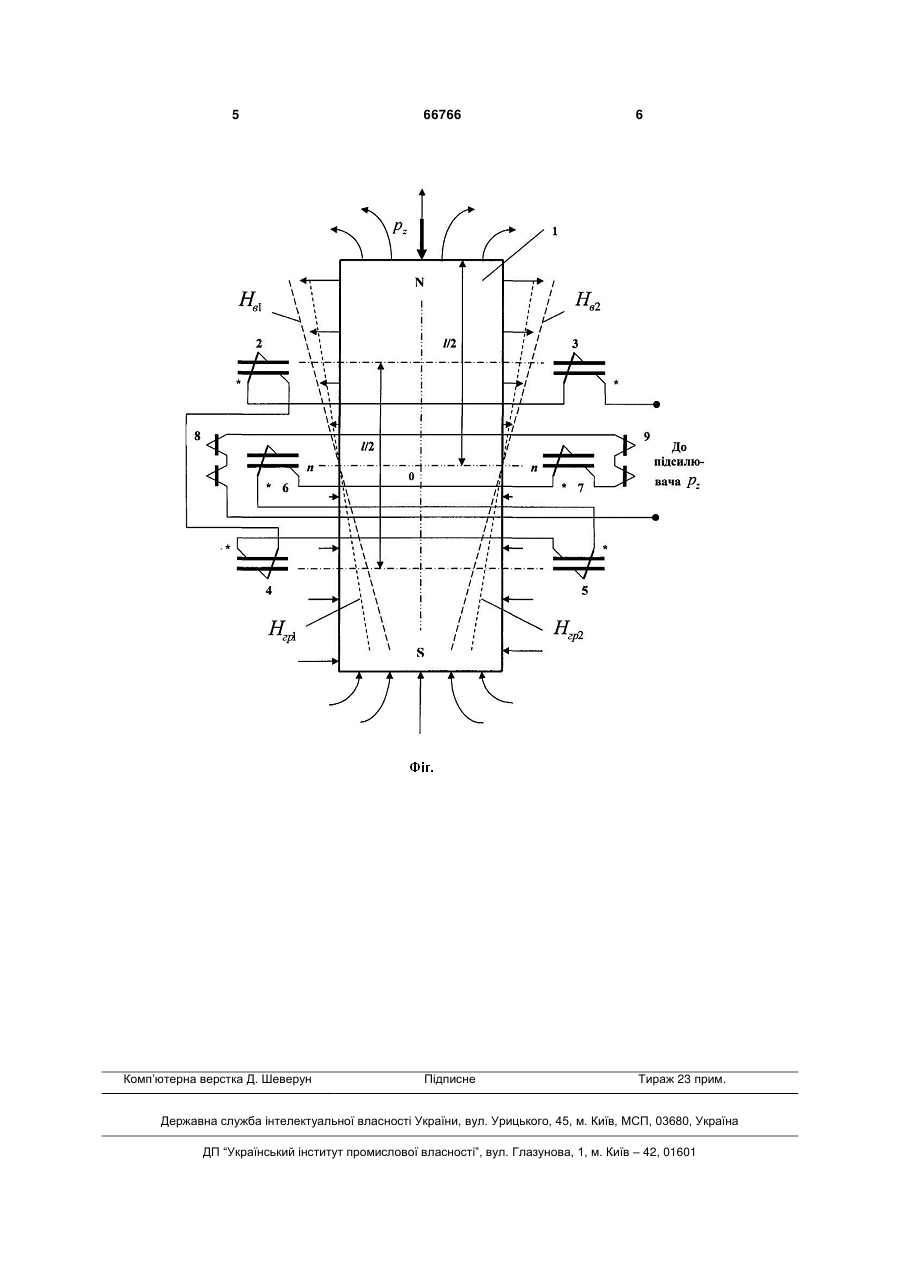

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих 3 дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, третю пару ферочутливих елементів, розташовану на лінії магнітної нейтралі джерела магнітного поля в одній площині розміщення першої та другої пар ферочутливих елементів, при цьому вихідні обмотки ферочутливих елементів третьої пари увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої та другої пар ферочутливих елементів, згідно корисної моделі, у датчику розташовано пару градієнтометрів, розміщену співвісно з третьою парою ферочутливих елементів, при цьому вихідні обмотки градієнтометрів увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої, другої та третьої пар ферочутливих елементів. Суть корисної моделі пояснюється кресленням, де зображено ваговимірювальний датчик, що містить джерело 1 магнітного поля (постійний стрижневий магніт, магнітоносій з нанесеною на нього магнітною міткою), прикріплене до пружних елементів (не показано), першу пару 2, 3 ферочутливих елементів, вихідні обмотки яких з'єднано за диференціальною схемою, другу пару 4, 5 ферочутливих елементів, вихідні обмотки яких також з'єднано за диференціальною схемою, причому перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані одна відносно другої на відстані, що дорівнює половині 112 довжини джерела 1 магнітного поля, при цьому кінці вихідних обмоток ферочутливих елементів 2 та 4 об'єднані, третю 6, 7 пару ферочутливих елементів, розташовану на лінії магнітної нейтралі n-n джерела 1 магнітного поля в одній площині розміщення першої 2, 3 та другої пар 4, 5 ферочутливих елементів, причому вихідні обмотки ферочутливих елементів третьої пари 6, 7 увімкнені за диференціальною схемою, датчик містить також пару градієнтометрів 8, 9, розташованих співвісно з третьою 6, 7 парою ферочутливих елементів, 66766 4 вихідні обмотки яких увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої 2, 3, другої 4, 5 та третьої 6, 7 пар ферочутливих елементів, при цьому початок вихідної обмотки ферочутливого елемента 3 та вихідну обмотку градієнтометра 8 підключено до підсилювача рz. Ваговимірювальний датчик працює наступним чином. При вазі pz=0 перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані симетрично відносно осі n-n магнітної нейтралі та у середині піддіапазонів лінійності вертикальних складових напруженостей Нв1 та Нв2 зовнішнього поля джерела 1 магнітного поля, третя 6, 7 пара ферочутливих елементів розташована вздовж магнітної нейтралі n-n та у середині діапазону лінійності вертикальних складових напруженостей Нв1 та Нв2, а пара градієнтометрів 8, 9 - у середині діапазону лінійності градієнтів горизонтальних складових напруженостей Нгр1 та Нв2. На вихідних обмотках кожного ферочутливого елемента 2-5 будуть однакові за величиною сигнали, а на вихідних обмотках кожного ферочутливого елемента 6, 7 та градієнтометра 8, 9 сигнали будуть дорівнювати нулю, при цьому на вході підсилювача pz сумарний сигнал буде також дорівнювати нулю. При вазі pz≠0 джерело 1 магнітного поля зміщується вздовж ферочутливих елементів 2-7 та градієнтометрів 8, 9 на відстань, пропорційну рz. У цьому випадку на виході кожного ферочутливого елемента 2-5 з'являться однакові за величиною прирости сигналів, на виході кожного ферочутливого елемента 6, 7 та градієнтометра 8, 9 з'являться однакові сигнали, а вихідний сигнал ваговимірювального датчика буде дорівнювати сумі сигналів усіх ферочутливих елементів та градієнтометрів. Пропонована корисна модель водночас не реагує на вплив рівномірного зовнішнього магнітного поля перешкоди, коливання джерела 1 магнітного поля вздовж магнітної нейтралі n-n. 5 Комп’ютерна верстка Д. Шеверун 66766 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
