Ваговимірювальний датчик

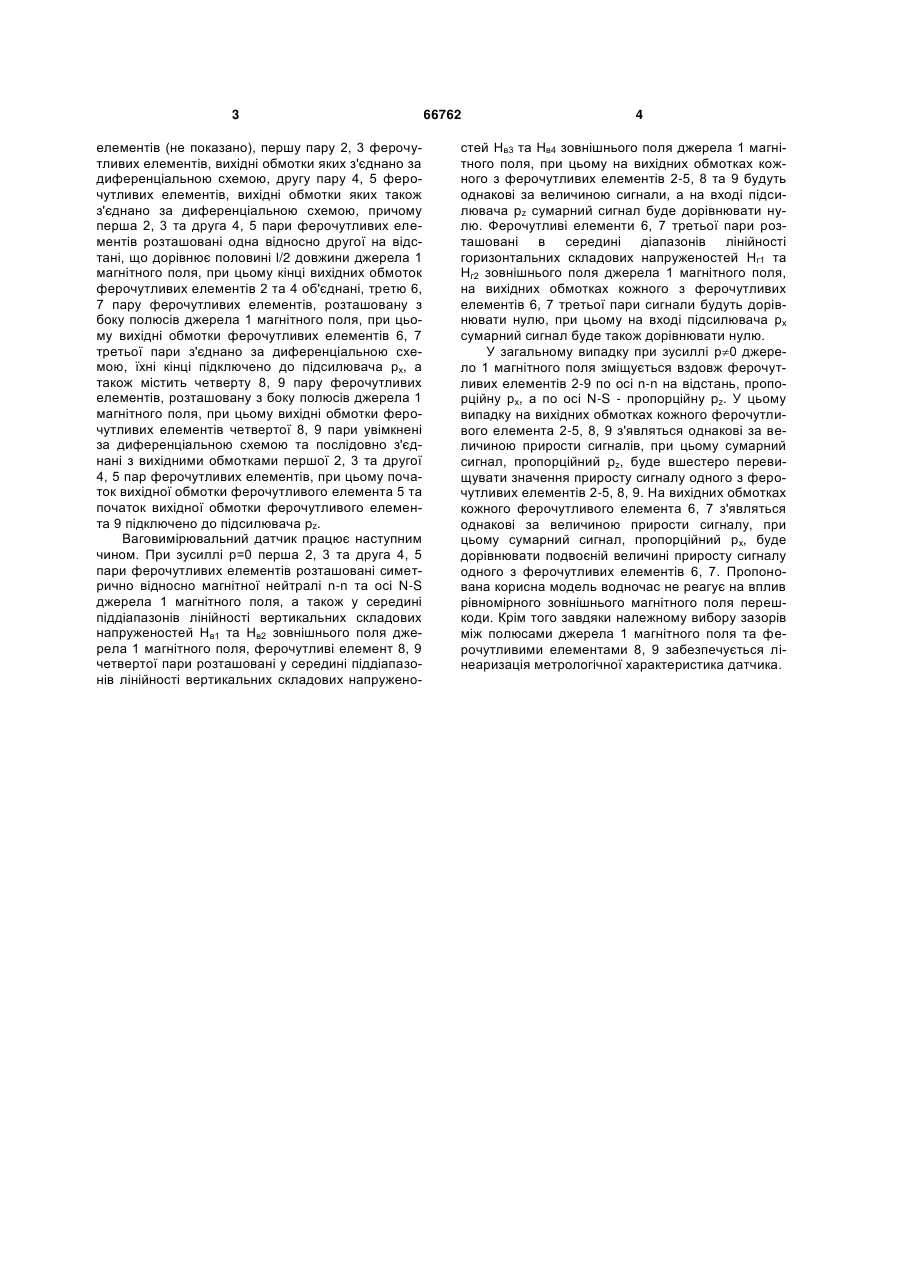

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схе 3 елементів (не показано), першу пару 2, 3 ферочутливих елементів, вихідні обмотки яких з'єднано за диференціальною схемою, другу пару 4, 5 ферочутливих елементів, вихідні обмотки яких також з'єднано за диференціальною схемою, причому перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані одна відносно другої на відстані, що дорівнює половині l/2 довжини джерела 1 магнітного поля, при цьому кінці вихідних обмоток ферочутливих елементів 2 та 4 об'єднані, третю 6, 7 пару ферочутливих елементів, розташовану з боку полюсів джерела 1 магнітного поля, при цьому вихідні обмотки ферочутливих елементів 6, 7 третьої пари з'єднано за диференціальною схемою, їхні кінці підключено до підсилювача рх, а також містить четверту 8, 9 пару ферочутливих елементів, розташовану з боку полюсів джерела 1 магнітного поля, при цьому вихідні обмотки ферочутливих елементів четвертої 8, 9 пари увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої 2, 3 та другої 4, 5 пар ферочутливих елементів, при цьому початок вихідної обмотки ферочутливого елемента 5 та початок вихідної обмотки ферочутливого елемента 9 підключено до підсилювача pz. Ваговимірювальний датчик працює наступним чином. При зусиллі р=0 перша 2, 3 та друга 4, 5 пари ферочутливих елементів розташовані симетрично відносно магнітної нейтралі n-n та осі N-S джерела 1 магнітного поля, а також у середині піддіапазонів лінійності вертикальних складових напруженостей Нв1 та Нв2 зовнішнього поля джерела 1 магнітного поля, ферочутливі елемент 8, 9 четвертої пари розташовані у середині піддіапазонів лінійності вертикальних складових напружено 66762 4 стей Нв3 та Нв4 зовнішнього поля джерела 1 магнітного поля, при цьому на вихідних обмотках кожного з ферочутливих елементів 2-5, 8 та 9 будуть однакові за величиною сигнали, а на вході підсилювача pz сумарний сигнал буде дорівнювати нулю. Ферочутливі елементи 6, 7 третьої пари розташовані в середині діапазонів лінійності горизонтальних складових напруженостей Нг1 та Нг2 зовнішнього поля джерела 1 магнітного поля, на вихідних обмотках кожного з ферочутливих елементів 6, 7 третьої пари сигнали будуть дорівнювати нулю, при цьому на вході підсилювача рх сумарний сигнал буде також дорівнювати нулю. У загальному випадку при зусиллі р0 джерело 1 магнітного поля зміщується вздовж ферочутливих елементів 2-9 по осі n-n на відстань, пропорційну рх, а по осі N-S - пропорційну pz. У цьому випадку на вихідних обмотках кожного ферочутливого елемента 2-5, 8, 9 з'являться однакові за величиною прирости сигналів, при цьому сумарний сигнал, пропорційний pz, буде вшестеро перевищувати значення приросту сигналу одного з ферочутливих елементів 2-5, 8, 9. На вихідних обмотках кожного ферочутливого елемента 6, 7 з'являться однакові за величиною прирости сигналу, при цьому сумарний сигнал, пропорційний рх, буде дорівнювати подвоєній величині приросту сигналу одного з ферочутливих елементів 6, 7. Пропонована корисна модель водночас не реагує на вплив рівномірного зовнішнього магнітного поля перешкоди. Крім того завдяки належному вибору зазорів між полюсами джерела 1 магнітного поля та ферочутливими елементами 8, 9 забезпечується лінеаризація метрологічної характеристика датчика. 5 Комп’ютерна верстка А. Рябко 66762 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
