Номер патенту: 66763

Опубліковано: 10.01.2012

Автор: Смірний Михайло Федорович

Завантажити PDF файл.

Формула / Реферат

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, третю пару ферочутливих елементів, розташовану на лінії магнітної нейтралі джерела магнітного поля в одній площині розміщення першої та другої пар ферочутливих елементів, при цьому вихідні обмотки ферочутливих елементів третьої пари увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої та другої пар ферочутливих елементів, який відрізняється тим, що датчик споряджено додатковою четвертою парою ферочутливих елементів, розташованою з боку торців джерела магнітного поля, при цьому вихідні обмотки ферочутливих елементів четвертої пари увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої, другої та четвертої пар ферочутливих елементів.

Текст

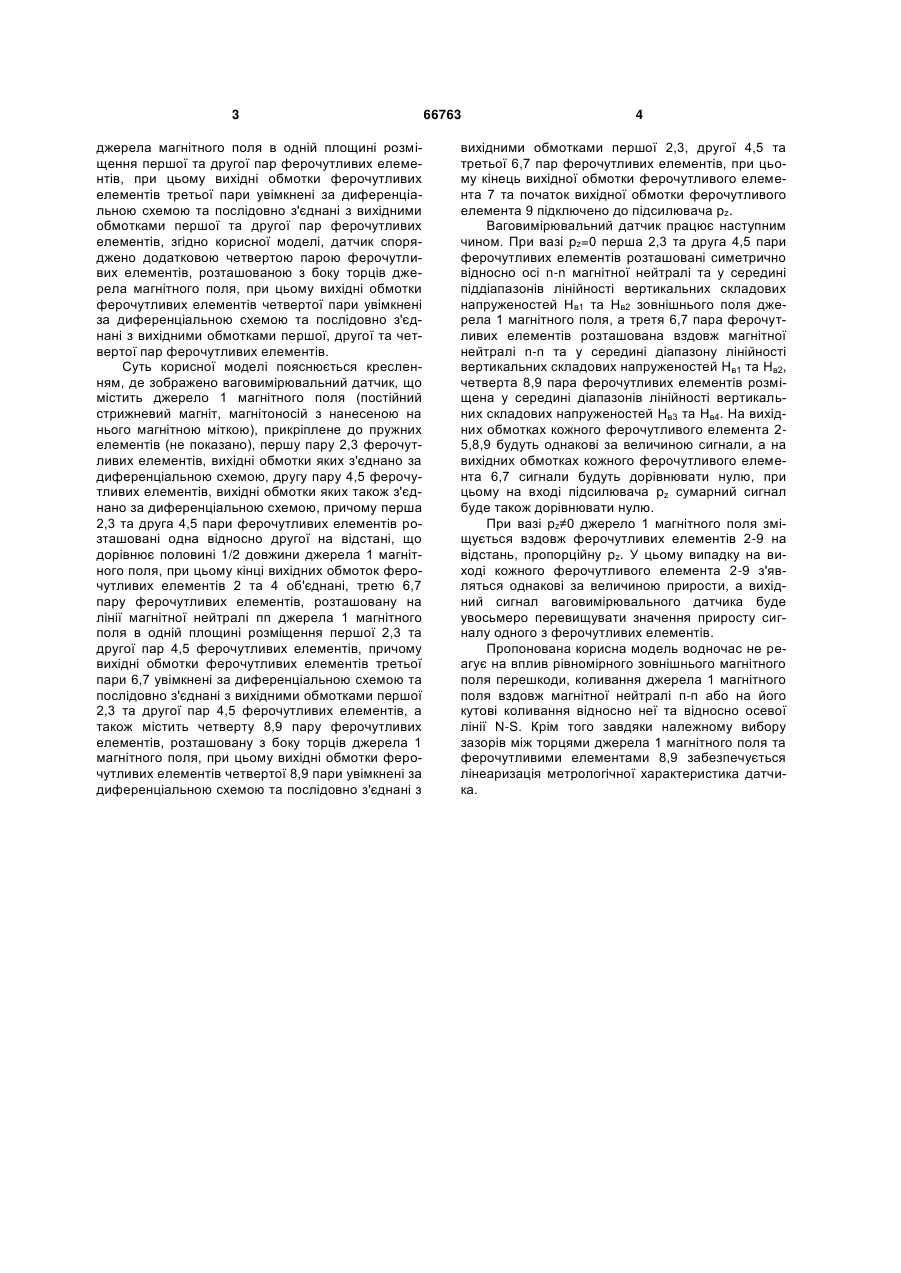

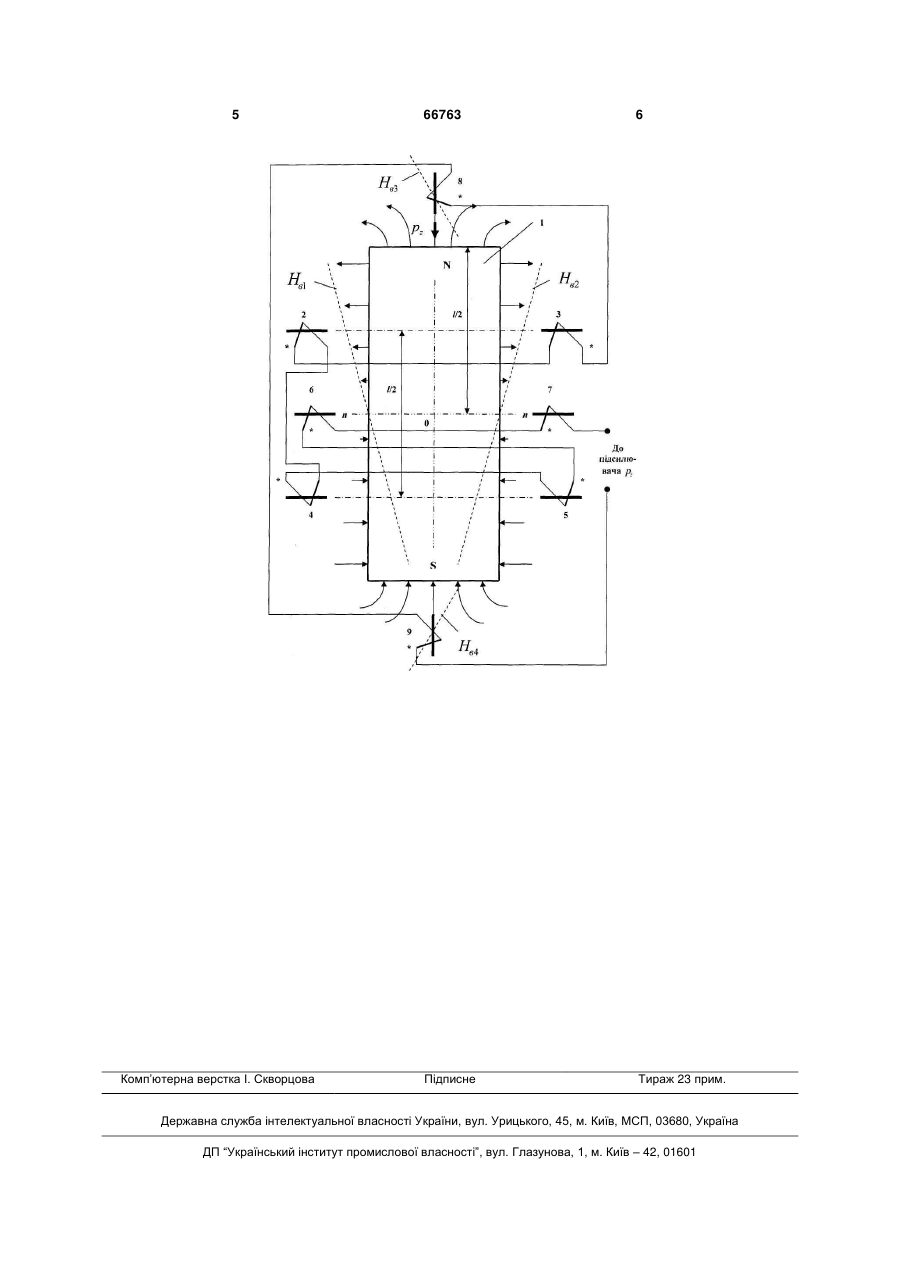

Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела 3 джерела магнітного поля в одній площині розміщення першої та другої пар ферочутливих елементів, при цьому вихідні обмотки ферочутливих елементів третьої пари увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої та другої пар ферочутливих елементів, згідно корисної моделі, датчик споряджено додатковою четвертою парою ферочутливих елементів, розташованою з боку торців джерела магнітного поля, при цьому вихідні обмотки ферочутливих елементів четвертої пари увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої, другої та четвертої пар ферочутливих елементів. Суть корисної моделі пояснюється кресленням, де зображено ваговимірювальний датчик, що містить джерело 1 магнітного поля (постійний стрижневий магніт, магнітоносій з нанесеною на нього магнітною міткою), прикріплене до пружних елементів (не показано), першу пару 2,3 ферочутливих елементів, вихідні обмотки яких з'єднано за диференціальною схемою, другу пару 4,5 ферочутливих елементів, вихідні обмотки яких також з'єднано за диференціальною схемою, причому перша 2,3 та друга 4,5 пари ферочутливих елементів розташовані одна відносно другої на відстані, що дорівнює половині 1/2 довжини джерела 1 магнітного поля, при цьому кінці вихідних обмоток ферочутливих елементів 2 та 4 об'єднані, третю 6,7 пару ферочутливих елементів, розташовану на лінії магнітної нейтралі пп джерела 1 магнітного поля в одній площині розміщення першої 2,3 та другої пар 4,5 ферочутливих елементів, причому вихідні обмотки ферочутливих елементів третьої пари 6,7 увімкнені за диференціальною схемою та послідовно з'єднані з вихідними обмотками першої 2,3 та другої пар 4,5 ферочутливих елементів, а також містить четверту 8,9 пару ферочутливих елементів, розташовану з боку торців джерела 1 магнітного поля, при цьому вихідні обмотки ферочутливих елементів четвертої 8,9 пари увімкнені за диференціальною схемою та послідовно з'єднані з 66763 4 вихідними обмотками першої 2,3, другої 4,5 та третьої 6,7 пар ферочутливих елементів, при цьому кінець вихідної обмотки ферочутливого елемента 7 та початок вихідної обмотки ферочутливого елемента 9 підключено до підсилювача pz. Ваговимірювальний датчик працює наступним чином. При вазі pz=0 перша 2,3 та друга 4,5 пари ферочутливих елементів розташовані симетрично відносно осі n-n магнітної нейтралі та у середині піддіапазонів лінійності вертикальних складових напруженостей Нв1 та Нв2 зовнішнього поля джерела 1 магнітного поля, а третя 6,7 пара ферочутливих елементів розташована вздовж магнітної нейтралі n-n та у середині діапазону лінійності вертикальних складових напруженостей Нв1 та Нв2, четверта 8,9 пара ферочутливих елементів розміщена у середині діапазонів лінійності вертикальних складових напруженостей Нв3 та Нв4. На вихідних обмотках кожного ферочутливого елемента 25,8,9 будуть однакові за величиною сигнали, а на вихідних обмотках кожного ферочутливого елемента 6,7 сигнали будуть дорівнювати нулю, при цьому на вході підсилювача pz сумарний сигнал буде також дорівнювати нулю. При вазі pz≠0 джерело 1 магнітного поля зміщується вздовж ферочутливих елементів 2-9 на відстань, пропорційну pz. У цьому випадку на виході кожного ферочутливого елемента 2-9 з'являться однакові за величиною прирости, а вихідний сигнал ваговимірювального датчика буде увосьмеро перевищувати значення приросту сигналу одного з ферочутливих елементів. Пропонована корисна модель водночас не реагує на вплив рівномірного зовнішнього магнітного поля перешкоди, коливання джерела 1 магнітного поля вздовж магнітної нейтралі п-п або на його кутові коливання відносно неї та відносно осевої лінії N-S. Крім того завдяки належному вибору зазорів між торцями джерела 1 магнітного поля та ферочутливими елементами 8,9 забезпечується лінеаризація метрологічної характеристика датчика. 5 Комп’ютерна верстка І. Скворцова 66763 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Weight-measuring sensor

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Весоизмерительный датчик

Автори російською

Смирный Михаил Федорович

МПК / Мітки

МПК: G01G 9/00

Мітки: датчик, ваговимірювальний
