Каркасно-стіновий модуль

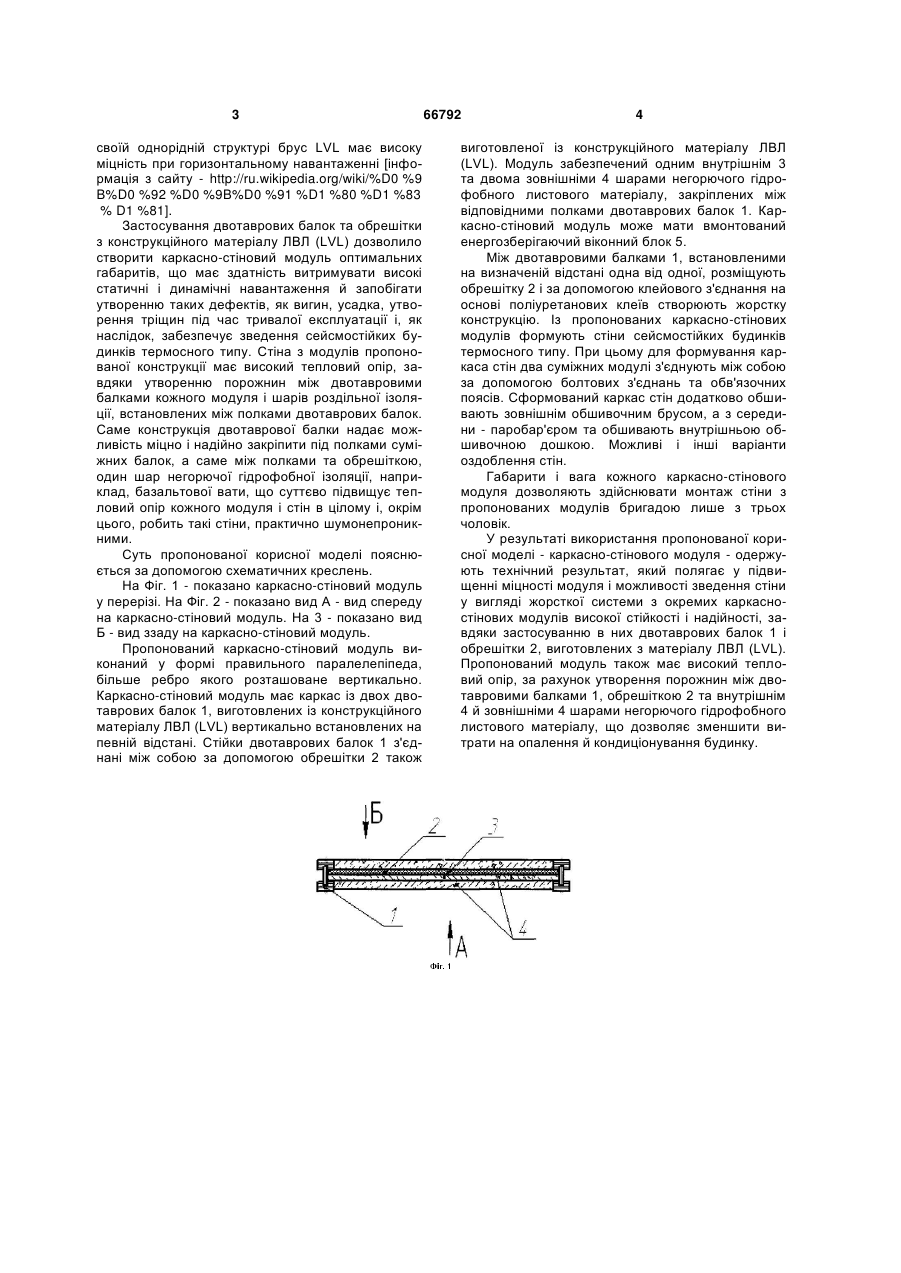

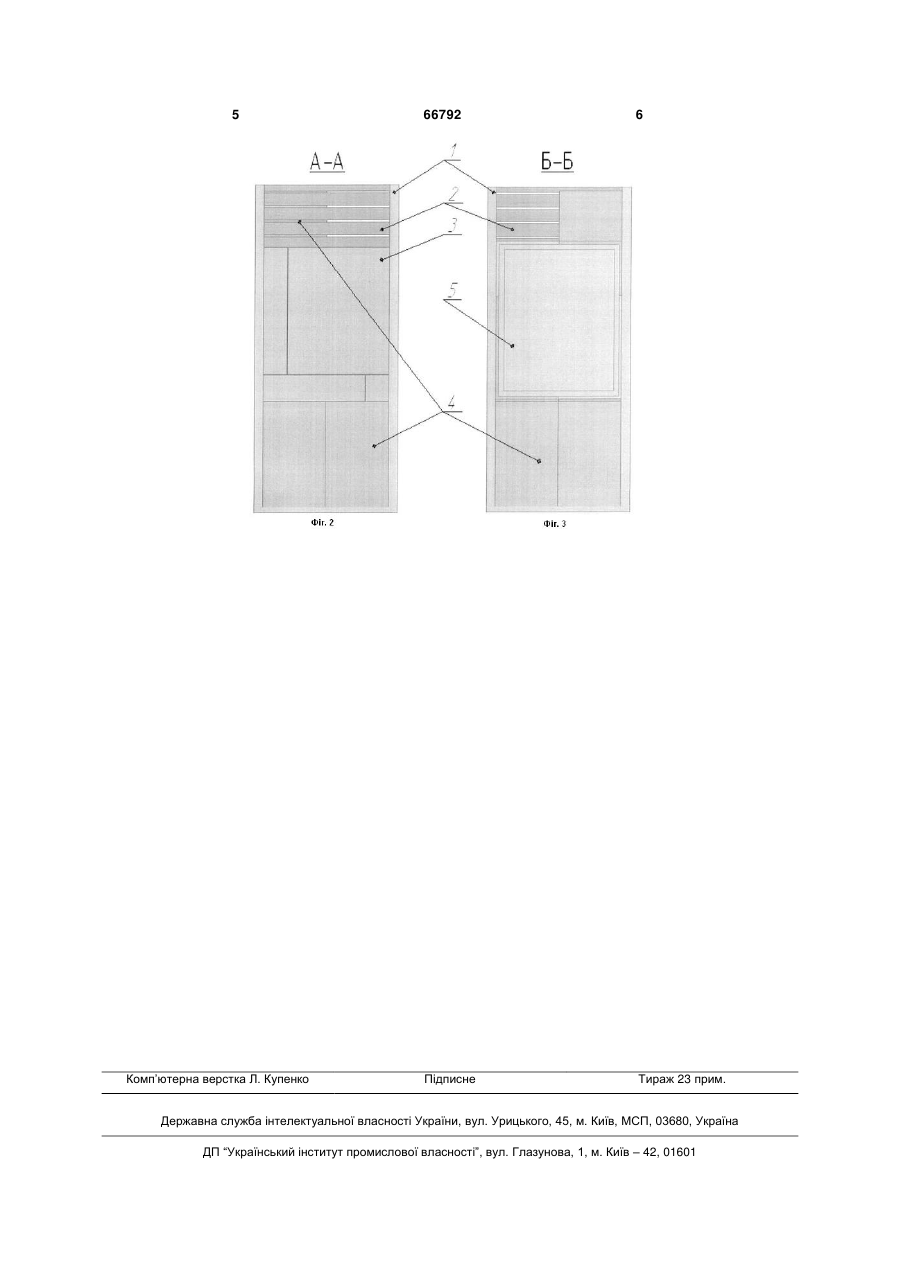

Каркасно-стіновий модуль, виконаний у формі правильного паралелепіпеда, який має каркас із 3 своїй однорідній структурі брус LVL має високу міцність при горизонтальному навантаженні [інформація з сайту - http://ru.wikipedia.org/wiki/%D0 %9 B%D0 %92 %D0 %9B%D0 %91 %D1 %80 %D1 %83 % D1 %81]. Застосування двотаврових балок та обрешітки з конструкційного матеріалу ЛВЛ (LVL) дозволило створити каркасно-стіновий модуль оптимальних габаритів, що має здатність витримувати високі статичні і динамічні навантаження й запобігати утворенню таких дефектів, як вигин, усадка, утворення тріщин під час тривалої експлуатації і, як наслідок, забезпечує зведення сейсмостійких будинків термосного типу. Стіна з модулів пропонованої конструкції має високий тепловий опір, завдяки утворенню порожнин між двотавровими балками кожного модуля і шарів роздільної ізоляції, встановлених між полками двотаврових балок. Саме конструкція двотаврової балки надає можливість міцно і надійно закріпити під полками суміжних балок, а саме між полками та обрешіткою, один шар негорючої гідрофобної ізоляції, наприклад, базальтової вати, що суттєво підвищує тепловий опір кожного модуля і стін в цілому і, окрім цього, робить такі стіни, практично шумонепроникними. Суть пропонованої корисної моделі пояснюється за допомогою схематичних креслень. На Фіг. 1 - показано каркасно-стіновий модуль у перерізі. На Фіг. 2 - показано вид А - вид спереду на каркасно-стіновий модуль. На 3 - показано вид Б - вид ззаду на каркасно-стіновий модуль. Пропонований каркасно-стіновий модуль виконаний у формі правильного паралелепіпеда, більше ребро якого розташоване вертикально. Каркасно-стіновий модуль має каркас із двох двотаврових балок 1, виготовлених із конструкційного матеріалу ЛВЛ (LVL) вертикально встановлених на певній відстані. Стійки двотаврових балок 1 з'єднані між собою за допомогою обрешітки 2 також 66792 4 виготовленої із конструкційного матеріалу ЛВЛ (LVL). Модуль забезпечений одним внутрішнім 3 та двома зовнішніми 4 шарами негорючого гідрофобного листового матеріалу, закріплених між відповідними полками двотаврових балок 1. Каркасно-стіновий модуль може мати вмонтований енергозберігаючий віконний блок 5. Між двотавровими балками 1, встановленими на визначеній відстані одна від одної, розміщують обрешітку 2 і за допомогою клейового з'єднання на основі поліуретанових клеїв створюють жорстку конструкцію. Із пропонованих каркасно-стінових модулів формують стіни сейсмостійких будинків термосного типу. При цьому для формування каркаса стін два суміжних модулі з'єднують між собою за допомогою болтових з'єднань та обв'язочних поясів. Сформований каркас стін додатково обшивають зовнішнім обшивочним брусом, а з середини - паробар'єром та обшивають внутрішньою обшивочною дошкою. Можливі і інші варіанти оздоблення стін. Габарити і вага кожного каркасно-стінового модуля дозволяють здійснювати монтаж стіни з пропонованих модулів бригадою лише з трьох чоловік. У результаті використання пропонованої корисної моделі - каркасно-стінового модуля - одержують технічний результат, який полягає у підвищенні міцності модуля і можливості зведення стіни у вигляді жорсткої системи з окремих каркасностінових модулів високої стійкості і надійності, завдяки застосуванню в них двотаврових балок 1 і обрешітки 2, виготовлених з матеріалу ЛВЛ (LVL). Пропонований модуль також має високий тепловий опір, за рахунок утворення порожнин між двотавровими балками 1, обрешіткою 2 та внутрішнім 4 й зовнішніми 4 шарами негорючого гідрофобного листового матеріалу, що дозволяє зменшити витрати на опалення й кондиціонування будинку. 5 Комп’ютерна верстка Л. Купенко 66792 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
