Каркасно-тентова конструкція

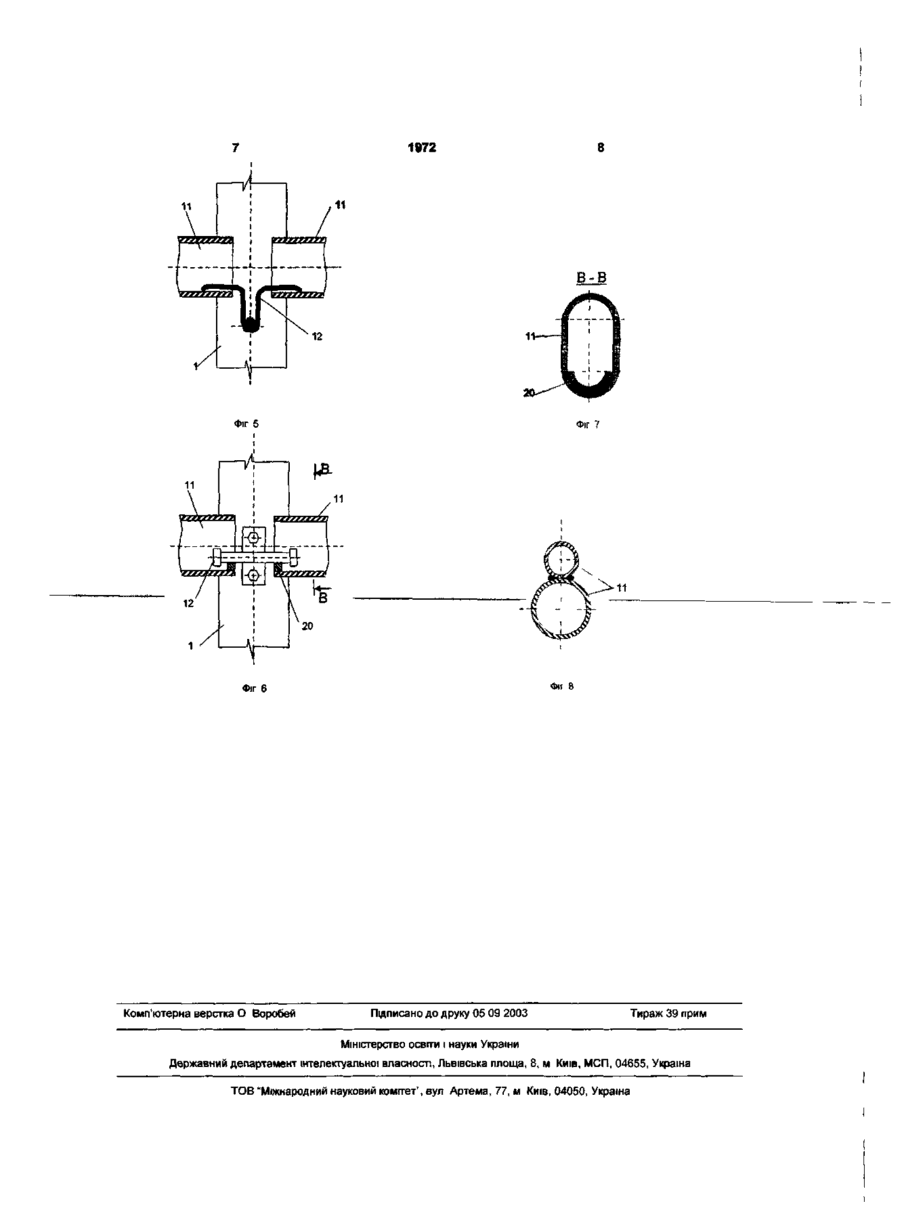

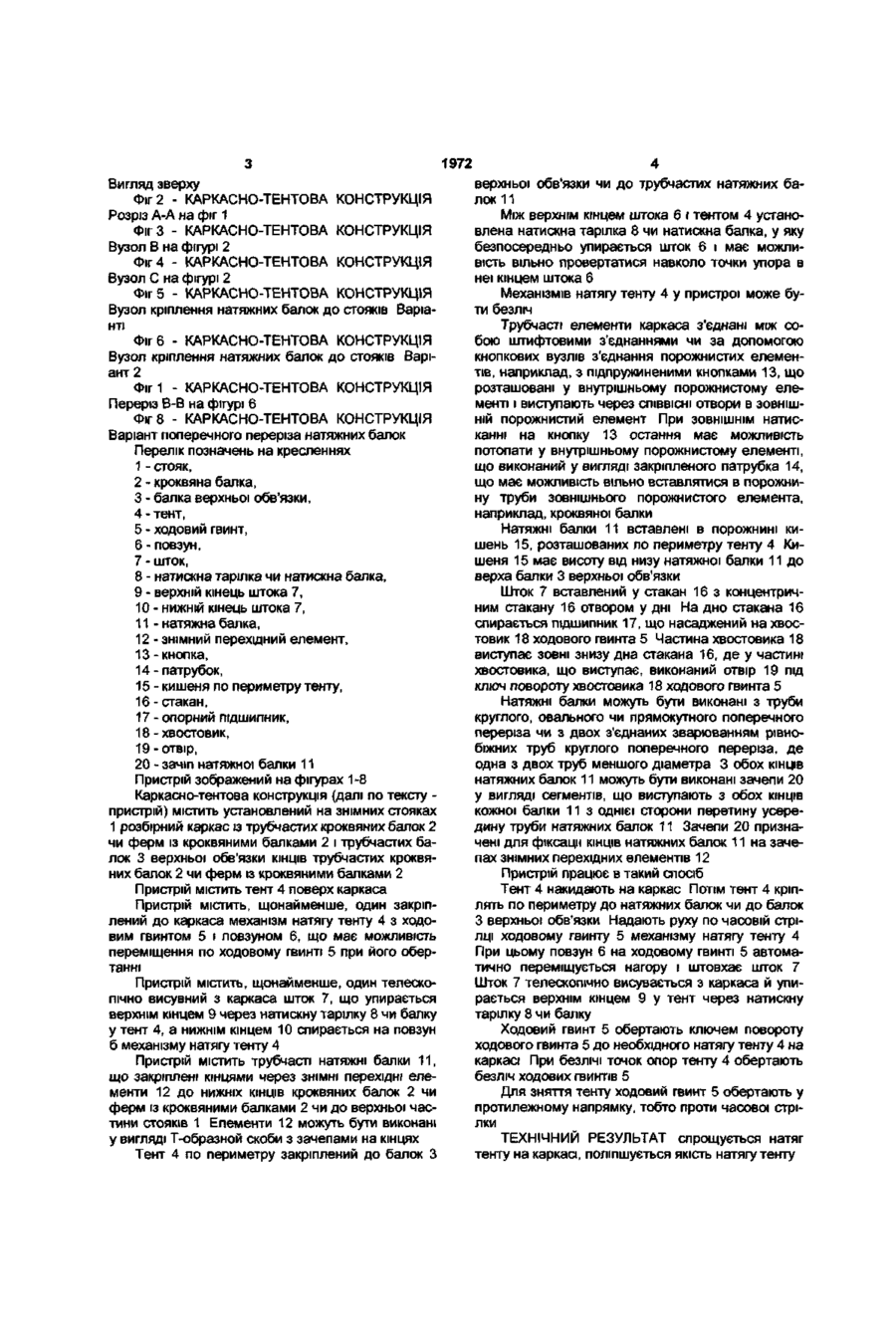

Каркасно-тентова конструкція, що містить установлений на знімних стояках розбірний каркас із кроквяних трубчастих балок чи ферм і трубчастих балок верхньої обв'язки КІНЦІВ трубчастих кроквяних балок чи ферм із кроквяними балками, тент поверх каркаса, яка відрізняється тим, що додатково містить щонайменше один закріплений до каркаса механізм натягу тенту з ходовим гвинтом і повзуном, який виконаний з можливістю переміщення по ходовому гвинті при його обертанні, щонайменше один висувний з каркаса шток, що упирається верхнім кінцем у тент щонайменше через одну натискну тарілку чи балку, а нижнім кінцем, що спирається на повзун механізму натягу тенту, трубчасті натяжні балки, закріплені кінцями Корисна модель відноситься до області каркасно-тентових конструкцій, що попередньо виготовляються і швидко монтуються у вигляді накритих вщ дощу або сонця площ і площадок, павільйонів, ангарів, ЛІТНІХ кафе, наметів Відома каркасно-тентова конструкція, що містить установлений на знімних стояків розбірний каркас із кроквяних трубчастих балок чи ферм і трубчастих балок верхньої обв'язки КІНЦІВ трубчастих кроквяних балок чи ферм із кроквяними балками, тент поверх каркаса (див патент України №3778 на промисловий зразок "Шатро" (8 варіант/в) Опубл 16 10 2000 Бюл №5) У відомому пристрої утруднений натяг тенту на каркасі Заздалегідь виготовлений тент повинний точно відповідати розмірам каркаса з допуском на натяг тенту Тент закріплений по периметру до каркаса за допомогою шнурівки тенту канатом до балок бічної обв'язки каркаса В основу корисної моделі поставлена задача створити КАРКАСНО-ТЕНТОВУ КОНСТРУКЦІЮ що підлягає удосконаленню Поставлена задача досягається тим, що КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ містить установлений на знімних стояках розбірний каркас із кроквяних трубчастих балок чи ферм і трубчастих балок верхньої обв'язки КІНЦІВ трубчастих кроквяних балок чи ферм із кроквяними балками, тент поверх каркаса, ВІДПОВІДНО ДО КОРИСНОЇ МОДЕЛІ, щонайменше, один закріплений до каркаса механізм натягу тен ту з ходовим гвинтом і повзуном, що має можливість переміщення по ходовому гвинті при його обертанні, щонайменше, один висувний з каркаса шток, що упирається верхнім кінцем у тент, щонайменше, через одну натискну тарілку чи балку, а нижнім кінцем, що спирається на повзун механізму натягу тенту, трубчасті натяжні балки, закріплені кінцями через ЗНІМНІ перехідні елементи до нижніх КІНЦІВ кроквяних балок чи ферм або до верхньої частини стояків, причому тент по периметру закріплений до балок верхньої обв'язки чи до трубчастих натяжних балок ТЕХНІЧНИЙ РЕЗУЛЬТАТ спрощується натяг тенту на каркасі, поліпшується якість натягу тенту Для натягу тенту досить кілька разів повернути ходовий гвинт механізму натягу тенту по часовій стрілці, а для зняття натягу тенту досить повернути ходовий гвинт механізму натягу тенту проти часової стрілки Якість натягу тенту визначається візуально в ході повороту ходового гвинта механізму натягу тенту Інші мети, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет корисної моделі Незалежно від загальних вимог чи зворотного зв'язку Фіг 1 - КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ через ЗНІМНІ перехідні елементи до нижніх КІНЦІВ кроквяних балок чи ферм або до верхньої частини стояків, при цьому тент по периметру закріплений до балок верхньої обв'язки чи до трубчастих натяжних балок CM О) 1972 Вигляд зверху Фіг 2 - КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ Розріз А-А на фіг 1 Фіг 3 - КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ Вузол В на фігурі 2 Фіг 4 - КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ Вузол С на фігурі 2 Фіг 5 - КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ Вузол кріплення натяжних балок до стояків Варіанті Фіг 6 - КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ Вузол кріплення натяжних балок до стояків Варіант 2 Фіг 1 - КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ Переріз В-В на фігурі 6 Фіг 8 - КАРКАСНО-ТЕНТОВА КОНСТРУКЦІЯ Варіант поперечного переріза натяжних балок Перелік позначень на кресленнях 1 - стояк, 2 - кроквяна балка, 3 - балка верхньої обв'язки, 4 - тент, 5 - ходовий гвинт, 6 - повзун, 7 - шток, 8 - натискна тарілка чи натискна балка, 9 - верхній кінець штока 7, 10 - нижній кінець штока 7, 11 - натяжна балка, 12 - знімний перехідний елемент, 13 -кнопка, 14 - патрубок, 15 - кишеня по периметру тенту, 16 -стакан, 17 - опорний підшипник, 18 -хвостовик, 19 -отвір, 20 - зачіп натяжної балки 11 Пристрій зображений на фігурах 1-8 Каркасно-тентова конструкція (далі по тексту пристрій) містить установлений на знімних стояках 1 розбірний каркас із трубчастих кроквяних балок 2 чи ферм із кроквяними балками 2 і трубчастих балок 3 верхньої обв'язки КІНЦІВ трубчастих кроквяних балок 2 чи ферм із кроквяними балками 2 Пристрій містить тент 4 поверх каркаса Пристрій містить, щонайменше, один закріплений до каркаса механізм натягу тенту 4 з ходовим гвинтом 5 і повзуном 6, що має можливість переміщення по ходовому гвинті 5 при його обертанні Пристрій містить, щонайменше, один телескопічно висувний з каркаса шток 7, що упирається верхнім кінцем 9 через натискну тарілку 8 чи балку у тент 4, а нижнім кінцем 10 спирається на повзун б механізму натягу тенту 4 Пристрій містить трубчасті натяжні балки 11, що закріплені кінцями через ЗНІМНІ перехідні елементи 12 до нижніх КІНЦІВ кроквяних балок 2 чи ферм із кроквяними балками 2 чи до верхньої частини стояків 1 Елементи 12 можуть бути виконані у вигляді Т-образной скоби з зачепами на кінцях Тент 4 по периметру закріплений до балок З верхньої обв'язки чи до трубчастих натяжних балок 11 Між верхнім кінцем штока 6 і тентом 4 установлена натискна тарілка 8 чи натискна балка, у яку безпосередньо упирається шток 6 і має можливість вільно провертатися навколо точки упора в неї кінцем штока 6 Механізмів натягу тенту 4 у пристрої може бути безліч Трубчасті елементи каркаса з'єднані між собою штифтовими з'єднаннями чи за допомогою кнопкових вузлів з'єднання порожнистих елементів, наприклад, з підпружиненими кнопками 13, що розташовані у внутрішньому порожнистому елементі і виступають через СПІВВІСНІ отвори в ЗОВНІШНІЙ порожнистий елемент При ЗОВНІШНІМ натисканні на кнопку 13 остання має можливість потопати у внутрішньому порожнистому елементі, що виконаний у вигляді закріпленого патрубка 14, що має можливість вільно вставлятися в порожнину труби зовнішнього порожнистого елемента, наприклад, кроквяної балки Натяжні балки 11 вставлені в порожнині кишень 15, розташованих по периметру тенту 4 Кишеня 15 має висоту від низу натяжної балки 11 до верха балки 3 верхньої обв'язки Шток 7 вставлений у стакан 16 з концентричним стакану 16 отвором у дні На дно стакана 16 спирається підшипник 17, що насаджений на хвостовик 18 ходового гвинта 5 Частина хвостовика 18 виступає зовні знизу дна стакана 16, де у частині хвостовика, що виступає, виконаний отвір 19 під ключ повороту хвостовика 18 ходового гвинта 5 Натяжні балки можуть бути виконані з труби круглого, овального чи прямокутного поперечного переріза чи з двох з'єднаних зварюванням рівнобіжних труб круглого поперечного переріза, де одна з двох труб меншого діаметра 3 обох КІНЦІВ натяжних балок 11 можуть бути виконані зачепи 20 у вигляді сегментів, що виступають з обох КІНЦІВ кожної балки 11 з однієї сторони перетину усередину труби натяжних балок 11 Зачепи 20 призначені для фіксації КІНЦІВ натяжних балок 11 на зачепах знімних перехідних елементів 12 Пристрій працює в такий спосіб Тент 4 накидають на каркас Потім тент 4 кріплять по периметру до натяжних балок чи до балок З верхньої обв'язки Надають руху по часовій стрілці ходовому гвинту 5 механізму натягу тенту 4 При цьому повзун 6 на ходовому гвинті 5 автоматично переміщується нагору і штовхає шток 7 Шток 7 телескопічно висувається з каркаса й упирається верхнім кінцем 9 у тент через натискну тарілку 8 чи балку Ходовий гвинт 5 обертають ключем повороту ходового гвинта 5 до необхідного натягу тенту 4 на каркасі При безлічі точок опор тенту 4 обертають безліч ходових гвинтів 5 Для зняття тенту ходовий гвинт 5 обертають у протилежному напрямку, тобто проти часової стрілки ТЕХНІЧНИЙ РЕЗУЛЬТАТ спрощується натяг тенту на каркасі, поліпшується якість натягу тенту і. лф 91. ZU5V 1972 в-в 12 Фіг 5 Фіг 7 11 11 cazzzzzi 12 \ 20 Фіг 8 Фіг 6 Комп'ютерна верстка О Воробей Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет', вул Артема, 77, м Київ, 04050, Україна
