Пристрій зони вторинного охолодження

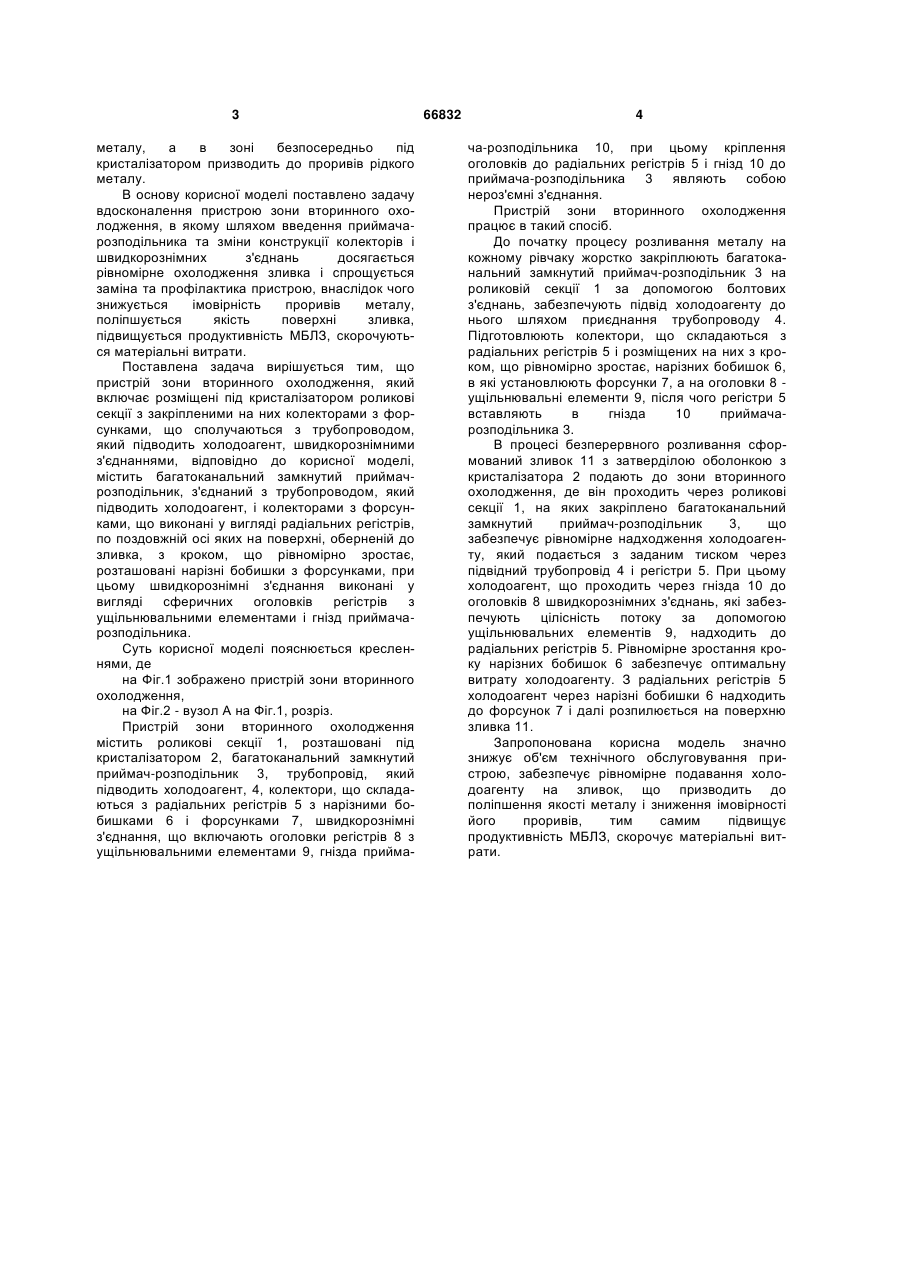

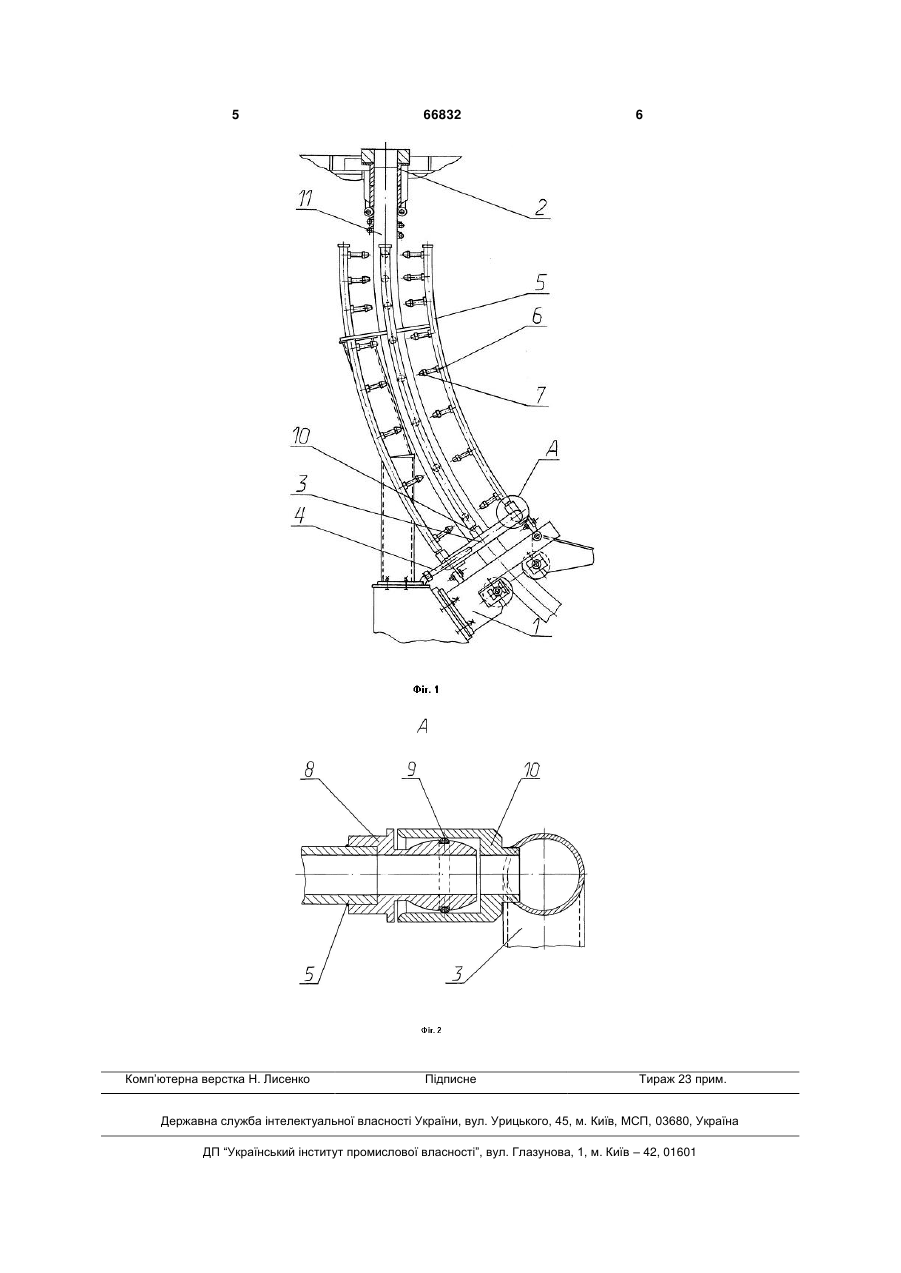

Пристрій зони вторинного охолодження, що включає розміщені під кристалізатором роликові 3 металу, а в зоні безпосередньо під кристалізатором призводить до проривів рідкого металу. В основу корисної моделі поставлено задачу вдосконалення пристрою зони вторинного охолодження, в якому шляхом введення приймачарозподільника та зміни конструкції колекторів і швидкорознімних з'єднань досягається рівномірне охолодження зливка і спрощується заміна та профілактика пристрою, внаслідок чого знижується імовірність проривів металу, поліпшується якість поверхні зливка, підвищується продуктивність МБЛЗ, скорочуються матеріальні витрати. Поставлена задача вирішується тим, що пристрій зони вторинного охолодження, який включає розміщені під кристалізатором роликові секції з закріпленими на них колекторами з форсунками, що сполучаються з трубопроводом, який підводить холодоагент, швидкорознімними з'єднаннями, відповідно до корисної моделі, містить багатоканальний замкнутий приймачрозподільник, з'єднаний з трубопроводом, який підводить холодоагент, і колекторами з форсунками, що виконані у вигляді радіальних регістрів, по поздовжній осі яких на поверхні, оберненій до зливка, з кроком, що рівномірно зростає, розташовані нарізні бобишки з форсунками, при цьому швидкорознімні з'єднання виконані у вигляді сферичних оголовків регістрів з ущільнювальними елементами і гнізд приймачарозподільника. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено пристрій зони вторинного охолодження, на Фіг.2 - вузол А на Фіг.1, розріз. Пристрій зони вторинного охолодження містить роликові секції 1, розташовані під кристалізатором 2, багатоканальний замкнутий приймач-розподільник 3, трубопровід, який підводить холодоагент, 4, колектори, що складаються з радіальних регістрів 5 з нарізними бобишками 6 і форсунками 7, швидкорознімні з'єднання, що включають оголовки регістрів 8 з ущільнювальними елементами 9, гнізда прийма 66832 4 ча-розподільника 10, при цьому кріплення оголовків до радіальних регістрів 5 і гнізд 10 до приймача-розподільника 3 являють собою нероз'ємні з'єднання. Пристрій зони вторинного охолодження працює в такий спосіб. До початку процесу розливання металу на кожному рівчаку жорстко закріплюють багатоканальний замкнутий приймач-розподільник 3 на роликовій секції 1 за допомогою болтових з'єднань, забезпечують підвід холодоагенту до нього шляхом приєднання трубопроводу 4. Підготовлюють колектори, що складаються з радіальних регістрів 5 і розміщених на них з кроком, що рівномірно зростає, нарізних бобишок 6, в які установлюють форсунки 7, а на оголовки 8 ущільнювальні елементи 9, після чого регістри 5 вставляють в гнізда 10 приймачарозподільника 3. В процесі безперервного розливання сформований зливок 11 з затверділою оболонкою з кристалізатора 2 подають до зони вторинного охолодження, де він проходить через роликові секції 1, на яких закріплено багатоканальний замкнутий приймач-розподільник 3, що забезпечує рівномірне надходження холодоагенту, який подається з заданим тиском через підвідний трубопровід 4 і регістри 5. При цьому холодоагент, що проходить через гнізда 10 до оголовків 8 швидкорознімних з'єднань, які забезпечують цілісність потоку за допомогою ущільнювальних елементів 9, надходить до радіальних регістрів 5. Рівномірне зростання кроку нарізних бобишок 6 забезпечує оптимальну витрату холодоагенту. З радіальних регістрів 5 холодоагент через нарізні бобишки 6 надходить до форсунок 7 і далі розпилюється на поверхню зливка 11. Запропонована корисна модель значно знижує об'єм технічного обслуговування пристрою, забезпечує рівномірне подавання холодоагенту на зливок, що призводить до поліпшення якості металу і зниження імовірності його проривів, тим самим підвищує продуктивність МБЛЗ, скорочує матеріальні витрати. 5 Комп’ютерна верстка Н. Лисенко 66832 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
