Прилад для вимірювання лінійних розмірів з цифровою індикацією і пневмоциліндром, регулятором тиску, дроселем і манометром, відтарованим на показання сили

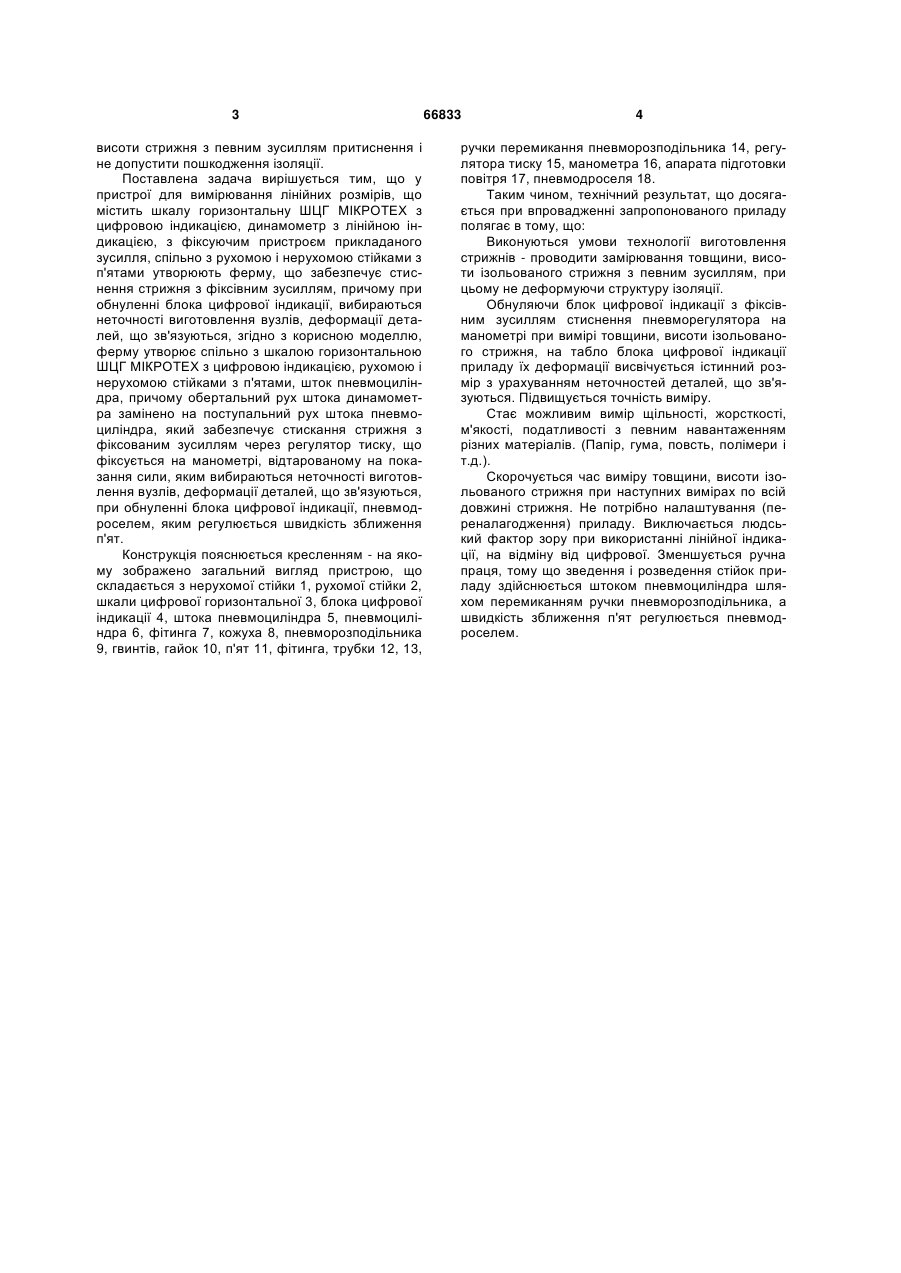

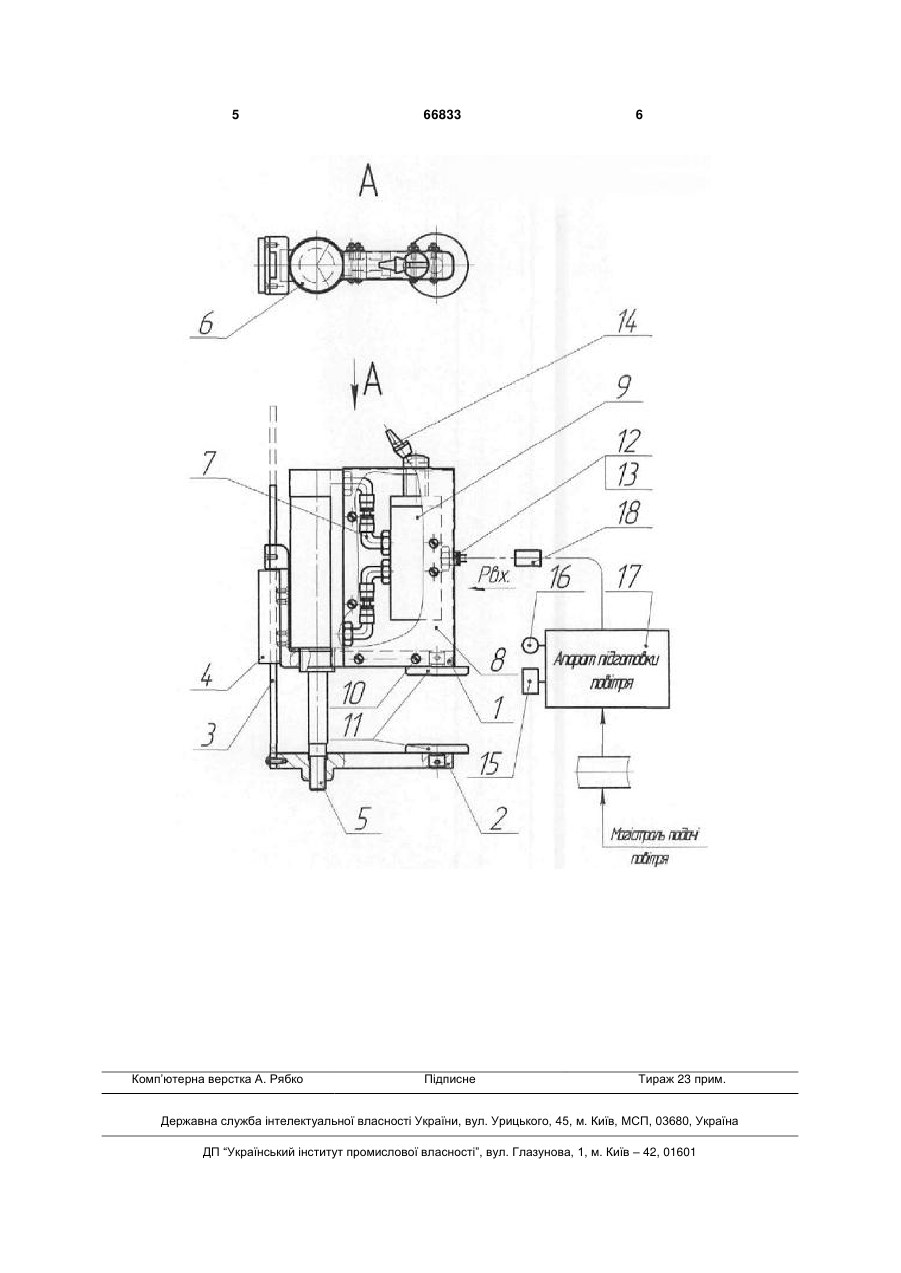

Прилад для вимірювання лінійних розмірів, що містить шкалу горизонтальну ШЦГ МІКРОТЕХ з цифровою індикацією, динамометр з лінійною індикацією, з фіксуючим пристроєм прикладаного зусилля, які спільно з рухомою і нерухомою стійками з п'ятами утворюють ферму, що забезпечує 3 висоти стрижня з певним зусиллям притиснення і не допустити пошкодження ізоляції. Поставлена задача вирішується тим, що у пристрої для вимірювання лінійних розмірів, що містить шкалу горизонтальну ШЦГ МІКРОТЕХ з цифровою індикацією, динамометр з лінійною індикацією, з фіксуючим пристроєм прикладаного зусилля, спільно з рухомою і нерухомою стійками з п'ятами утворюють ферму, що забезпечує стиснення стрижня з фіксівним зусиллям, причому при обнуленні блока цифрової індикації, вибираються неточності виготовлення вузлів, деформації деталей, що зв'язуються, згідно з корисною моделлю, ферму утворює спільно з шкалою горизонтальною ШЦГ МІКРОТЕХ з цифровою індикацією, рухомою і нерухомою стійками з п'ятами, шток пневмоциліндра, причому обертальний рух штока динамометра замінено на поступальний рух штока пневмоциліндра, який забезпечує стискання стрижня з фіксованим зусиллям через регулятор тиску, що фіксується на манометрі, відтарованому на показання сили, яким вибираються неточності виготовлення вузлів, деформації деталей, що зв'язуються, при обнуленні блока цифрової індикації, пневмодроселем, яким регулюється швидкість зближення п'ят. Конструкція пояснюється кресленням - на якому зображено загальний вигляд пристрою, що складається з нерухомої стійки 1, рухомої стійки 2, шкали цифрової горизонтальної 3, блока цифрової індикації 4, штока пневмоциліндра 5, пневмоциліндра 6, фітинга 7, кожуха 8, пневморозподільника 9, гвинтів, гайок 10, п'ят 11, фітинга, трубки 12, 13, 66833 4 ручки перемикання пневморозподільника 14, регулятора тиску 15, манометра 16, апарата підготовки повітря 17, пневмодроселя 18. Таким чином, технічний результат, що досягається при впровадженні запропонованого приладу полягає в тому, що: Виконуються умови технології виготовлення стрижнів - проводити замірювання товщини, висоти ізольованого стрижня з певним зусиллям, при цьому не деформуючи структуру ізоляції. Обнуляючи блок цифрової індикації з фіксівним зусиллям стиснення пневморегулятора на манометрі при вимірі товщини, висоти ізольованого стрижня, на табло блока цифрової індикації приладу їх деформації висвічується істинний розмір з урахуванням неточностей деталей, що зв'язуються. Підвищується точність виміру. Стає можливим вимір щільності, жорсткості, м'якості, податливості з певним навантаженням різних матеріалів. (Папір, гума, повсть, полімери і т.д.). Скорочується час виміру товщини, висоти ізольованого стрижня при наступних вимірах по всій довжині стрижня. Не потрібно налаштування (переналагодження) приладу. Виключається людський фактор зору при використанні лінійної індикації, на відміну від цифрової. Зменшується ручна праця, тому що зведення і розведення стійок приладу здійснюється штоком пневмоциліндра шляхом перемиканням ручки пневморозподільника, а швидкість зближення п'ят регулюється пневмодроселем. 5 Комп’ютерна верстка А. Рябко 66833 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
