Номер патенту: 66844

Опубліковано: 15.06.2004

Автор: Шмідт Вальтер

Завантажити PDF файл.

Формула / Реферат

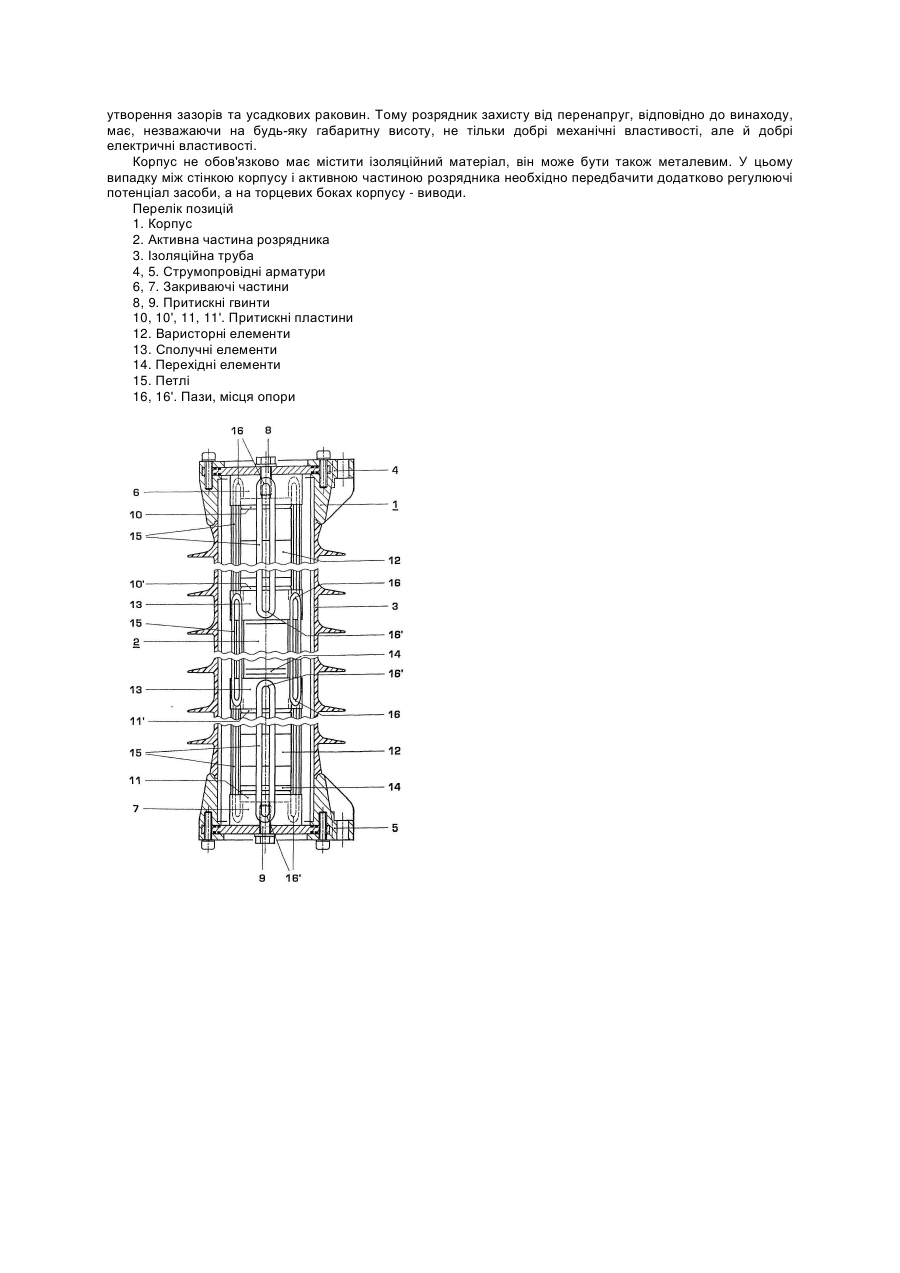

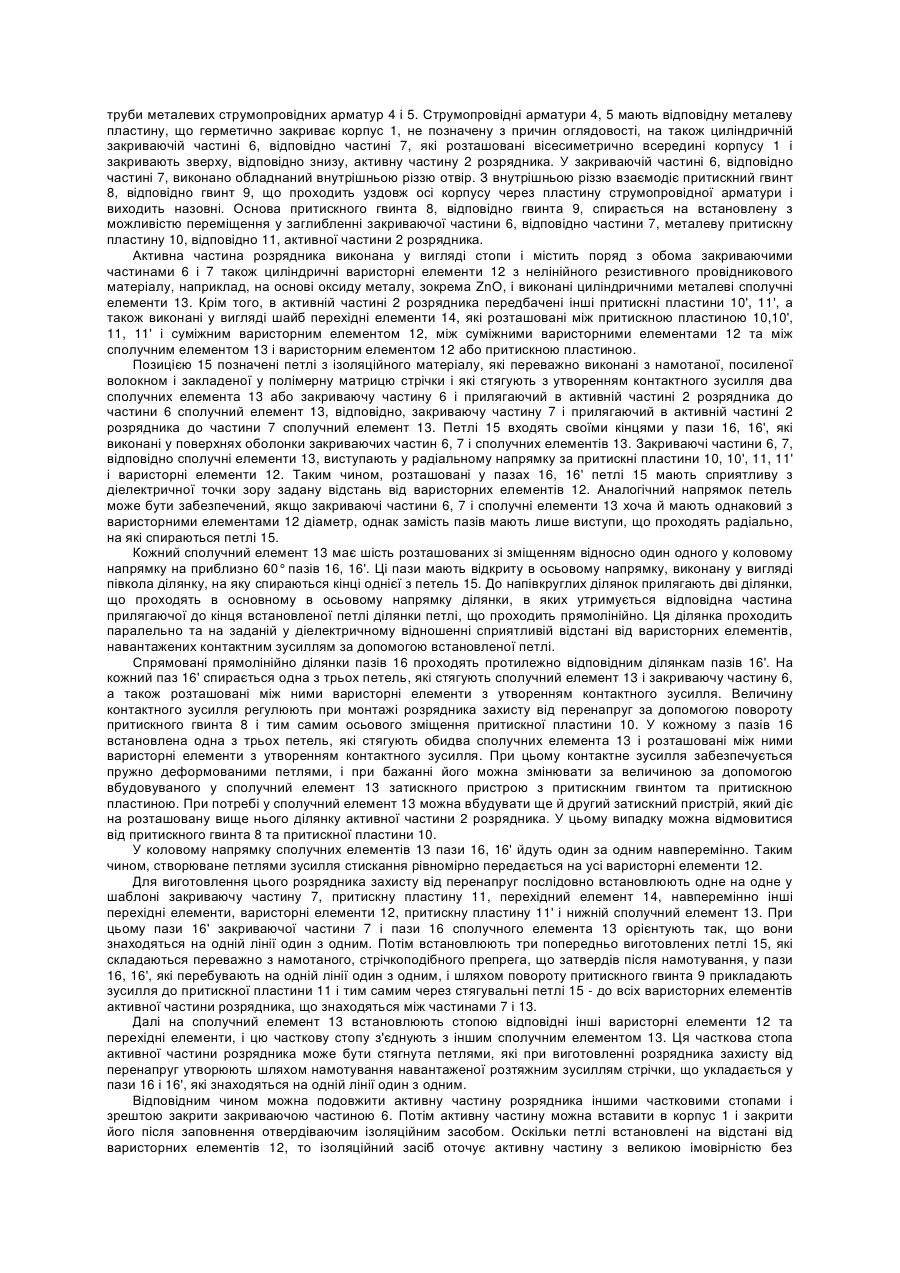

1. Розрядник захисту від перенапруг, що містить дві розташовані на відстані одна від одної уздовж осі струмопровідні арматури (4, 5), розташовану між обома струмопровідними арматурами (4, 5) вісесиметричну активну частину (2), яка містить встановлені стопою один на одного циліндричні варисторні елементи (12), корпус (1) для розміщення активної частини і кріплення, що містить петлі та навантажує активну частину (2) контактним зусиллям, який відрізняється тим, що активна частина (2) має щонайменше один електрично провідний, вісесиметричний сполучний елемент (13), що розміщений між двома розташованими у стопі один за одним варисторними елементами (12) і має щонайменше чотири опорних ділянки (16, 16'), які рівномірно розподілені у коловому напрямку навколо осі і виконані у сполучному елементі (13) і/або виконані на сполучному елементі (13), причому на дві перші опорні ділянки (16) спирається одна з двох перших петель (15), яка навантажує сполучний елемент (13) і перший з двох варисторних елементів (12) контактним зусиллям, а на дві другі ділянки (16') спирається одна з двох других петель (15), яка навантажує сполучний елемент (13) і другий з двох варисторних елементів (12) другим контактним зусиллям.

2. Розрядник захисту від перенапруг за п. 1, який відрізняється тим, що сполучний елемент містить перший і/або другий затискний пристрій, який створює контактне зусилля.

3. Розрядник захисту від перенапруг за будь-яким з пп. 1 або 2, який відрізняється тим, що кожна перша опорна ділянка (16) розташована між відповідними двома другими опорними ділянками (16').

4. Розрядник захисту від перенапруг за будь-яким з пп. 1-3, який відрізняється тим, що сполучний елемент (13) виступає у радіальному напрямку за варисторні елементи (12), а у виступаючій ділянці сполучного елемента виконані пази, що утворюють опорні ділянки (16, 16').

5. Розрядник захисту від перенапруг за п. 4, який відрізняється тим, що пази мають відкриту в осьовому напрямку напівкруглу ділянку, на яку спирається кінець однієї з перших або других петель (15).

6. Розрядник захисту від перенапруг за п. 5, який відрізняється тим, що до напівкруглої ділянки прилягають дві ділянки, що проходять в основному в осьовому напрямку, на які спирається відповідна частина прилягаючої до кінця петлі і спрямованої прямолінійно ділянки петлі, яка проходить паралельно та на заданій відстані від навантажуваних петлею (15) за допомогою контактного зусилля варисторних елементів (12).

7. Розрядник захисту від перенапруг за п. 6, який відрізняється тим, що ділянки, які проходять прямолінійно, спрямовані протилежно до пазів, що йдуть у коловому напрямку один за одним.

8. Розрядник захисту від перенапруг за будь-яким з пп. 4-7, який відрізняється тим, що сполучна частина має шість розташованих зі зміщенням відносно один одного приблизно на 60° у коловому напрямку пазів.

Додаткова інформація

Назва патенту англійською

Surge diverter

Автори англійською

Shmidt Walter

Назва патенту російською

Грозовой разрядник

Автори російською

Шмидт Вальтер

МПК / Мітки

МПК: H01C 7/12

Мітки: захисту, розрядник, перенапруг
