Різьбове з’єднання металевих труб для корозійного текучого середовища

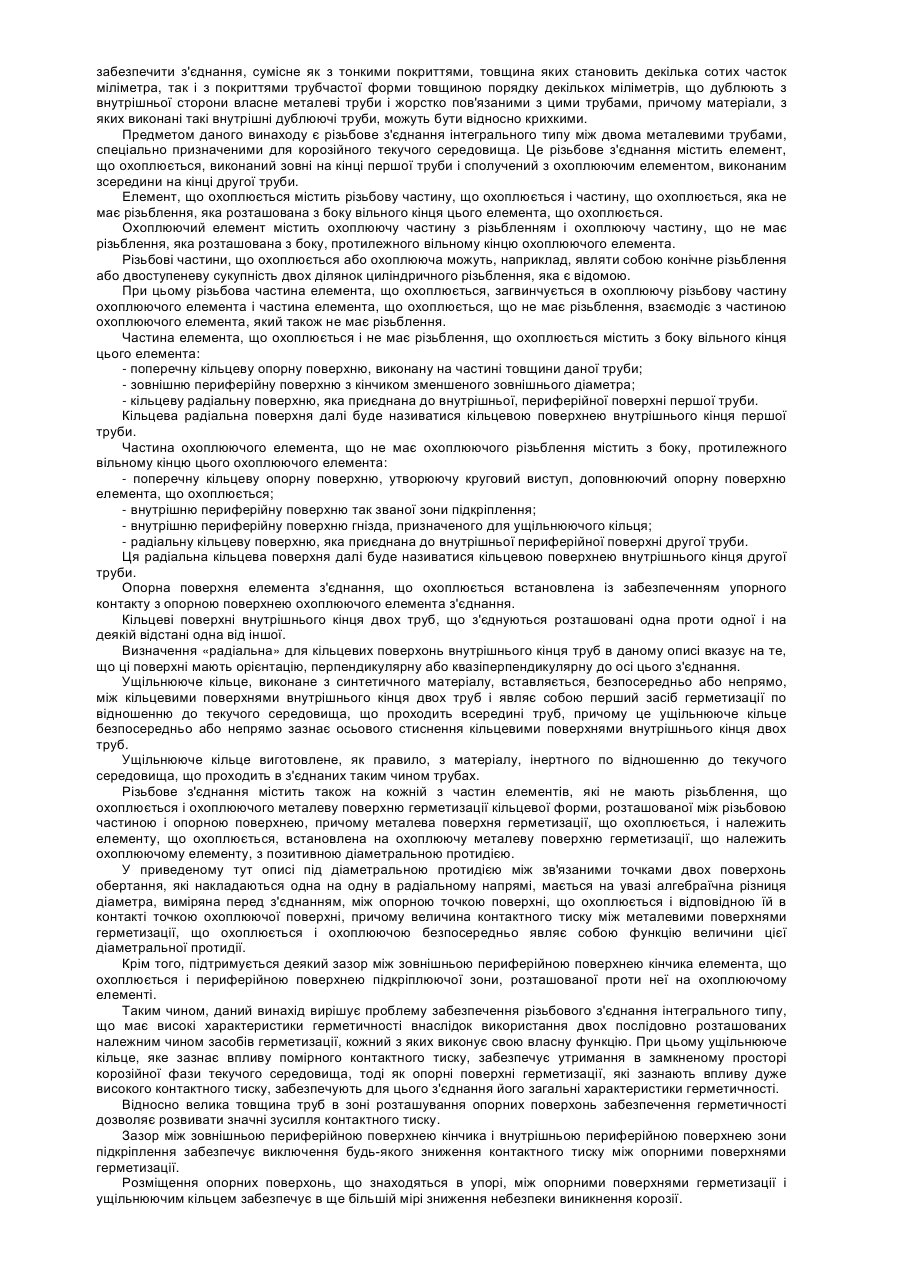

1. Різьбове з'єднання інтегрального типу між двома металевими трубами (10, 210), що містить охоплюваний елемент (1), виконаний зовні на кінці першої труби (10), і охоплюючий елемент (200), виконаний зсередини на кінці другої труби (210), причому: охоплюваний елемент (1) має охоплювану різьбову частину (13) і охоплювану частину, яка не має різьби, причому ця охоплювана частина, що не має різьби, розташована з боку вільного кінця охоплюваного елемента (1); охоплюючий елемент (200) має охоплюючу різьбову частину (223) і охоплюючу частину, що не має різьби, причому ця охоплююча частина, що не має різьби, розташована з боку, протилежного вільному кінцю охоплюючого елемента (200); різьбова частина (13) охоплюваного елемента загвинчена в охоплюючу різьбову частину (223) охоплюючого елемента і частина охоплюваного елемента (1), що не має різьби, взаємодіє з охоплюючою частиною елемента (200), що не має різьби; частина охоплюваного елемента (1), що не має різьби, містить з боку вільного кінця цього охоплюваного елемента поперечну кільцеву опорну поверхню (15), виконану на частині товщини труби, що продовжена зовнішньою периферійною поверхнею кінчика із зменшеним зовнішнім діаметром і що закінчена радіальною кільцевою поверхнею (17) або так званою кільцевою поверхнею внутрішнього кінця першої труби, яка з'єднана з внутрішньою периферійною поверхнею першої труби (10); охоплююча частина охоплюючого елемента (200), що не має різьби, містить з боку, протилежного вільному кінцю цього охоплюючого елемента, поперечну кільцеву опорну поверхню (225), утворюючу виступ, який доповнює опорну поверхню (15) охоплюваного елемента (1), що продовжена внутрішньою периферійною поверхнею зони підкріплення (226) і внутрішньою периферійною поверхнею гнізда (221), призначеного для ущільнюючого кільця, і що закінчена радіальною кільцевою поверхнею (217) або так званою кільцевою поверхнею внутрішнього кінця другої труби, яка з'єднана з внутрішньою периферійною поверхнею другої труби (210); опорна поверхня (15) охоплюваного елемента (1) встановлена з можливістю упору з опорною поверхнею (225) охоплюючого елемента (200); кільцеві поверхні внутрішнього кінця (17, 217) двох труб (10, 210) розташовані на деякій відстані одна від іншої і одна проти одної; ущільнююче кільце (40), виконане з синтетичного матеріалу, вставлене, безпосередньо або непрямо, між кільцевими поверхнями внутрішнього кінця (17, 217) двох труб (10, 210) і зазнає стиснення в осьовому напрямі між цими поверхнями, безпосередньо або непрямо, яке відрізняється тим, що:

а) з'єднання має на кожній з частин, що не має різьби, охоплюваного і охоплюючого елементів металеву поверхню герметизації кільцевої форми, розташовану між різьбовою частиною і опорною поверхнею, причому металева поверхня герметизації (14) охоплюваного елемента (1) встановлена на охоплюючу металеву поверхню герметизації (224) охоплюючого елемента (200) з позитивною діаметральною протидією;

б) виконаний невеликий зазор між зовнішньою периферійною поверхнею кінчика (16) охоплюваного елемента (1) і розташованою проти неї периферійною поверхнею зони підкріплення (226) на охоплюючому елементі (200).

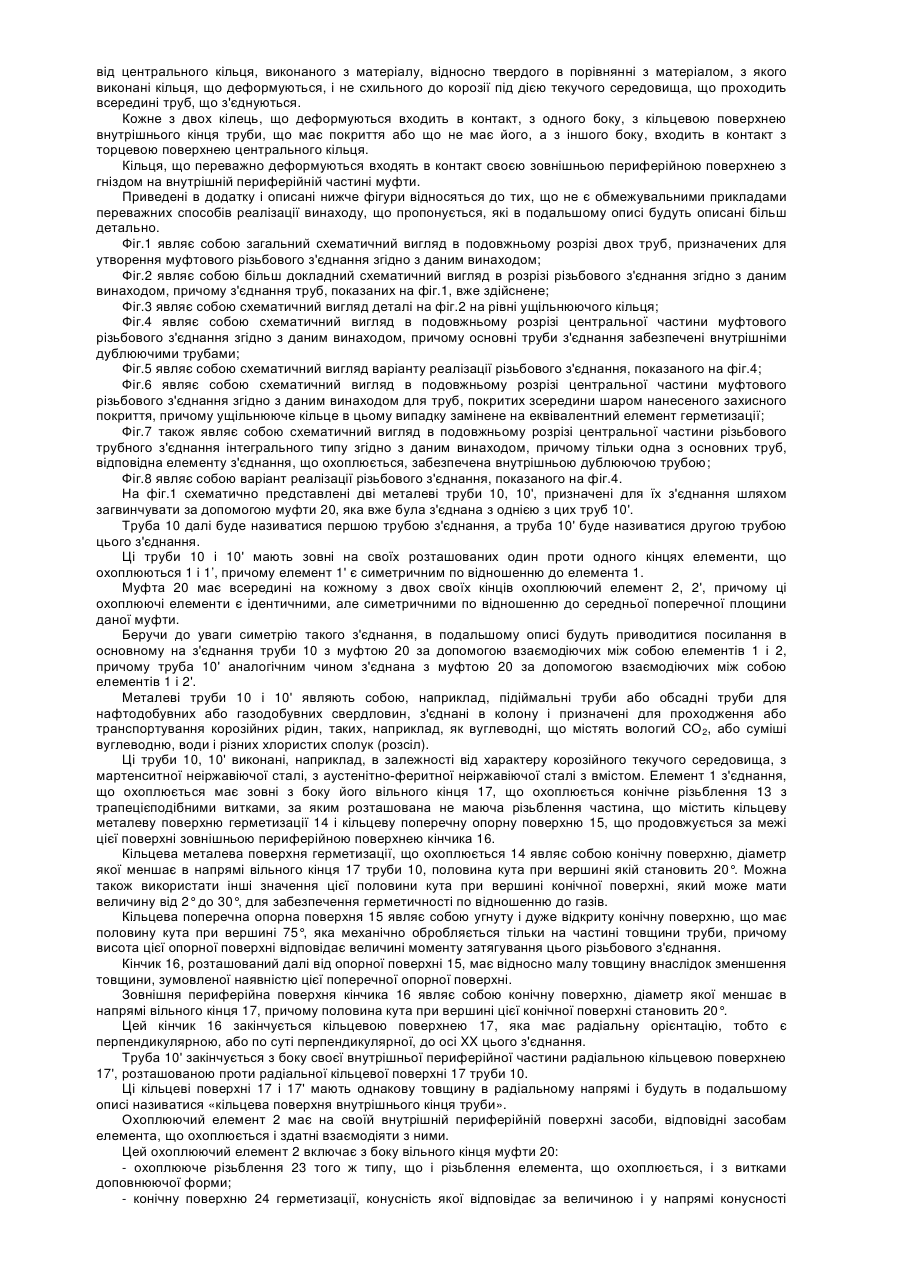

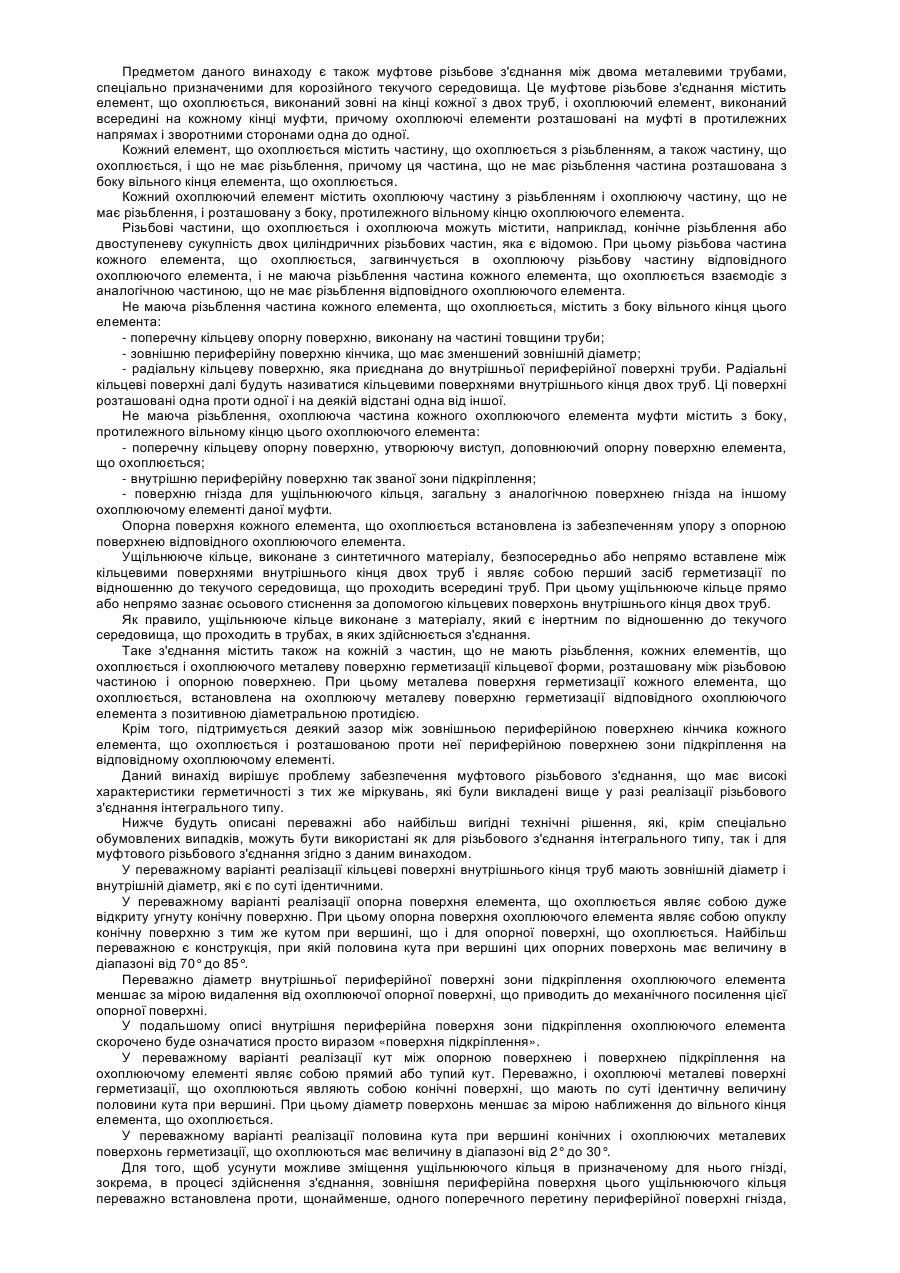

2. Муфтове різьбове з'єднання між двома металевими трубами (10, 10'), що містить охоплюваний елемент (1, 1'), виконаний зовні на кінці кожної з двох труб (10, 10'), і охоплюючий елемент (2, 2'), виконаний зсередини на кожному кінці муфти (20), при цьому охоплюючі елементи (2, 2') розташовані на муфті (20) зворотними сторонами один до одного, причому: кожний охоплюваний елемент (1, 1') має охоплювану різьбову частину (13, 13') і охоплювану частину, яка не має різьби, причому ця охоплювана частина, що не має різьби, розташована з боку вільного кінця кожного охоплюваного елемента; кожний охоплюючий елемент (2, 2') має охоплюючу різьбову частину (23, 23') і охоплюючу частину, що не має різьби, розташовану з боку, протилежного вільному кінцю охоплюючого елемента; різьбова частина (13, 13') кожного охоплюваного елемента (1, 1') загвинчена в охоплюючу різьбову частину (23, 23') відповідного охоплюючого елемента (2, 2'), а охоплювана частина кожного елемента, що не має різьби, взаємодіє з частиною, що не має різьби, відповідного охоплюючого елемента; частина кожного охоплюваного елемента (1, 1'), яка не має різьби, містить з боку вільного кінця цього охоплюваного елемента поперечну кільцеву опорну поверхню (15, 15'), виконану на частині товщини труби, що продовжена зовнішньою периферійною поверхнею кінчика із зменшеним зовнішнім діаметром і що закінчена радіальною кільцевою поверхнею (17, 17') або так званою кільцевою поверхнею внутрішнього кінця, яка з'єднана з внутрішньою периферійною поверхнею труби (10,10'); кільцеві поверхні внутрішнього кінця (17, 17') розташовані на невеликій відстані одна від іншої і одна проти одної; охоплююча частина кожного охоплюючого елемента (2, 2'), що не має різьби, муфти (20) містить з боку, протилежного вільному кінцю цього охоплюючого елемента, поперечну кільцеву опорну поверхню (25, 25'), утворюючу виступ, що доповнює опорну поверхню (15, 15') відповідного охоплюваного елемента (1, 1'), яка продовжена внутрішньою периферійною поверхнею зони підкріплення (26, 26') і поверхнею гнізда (22, 21), призначеного для ущільнюючого кільця, загального з поверхнею гнізда (22', 21) іншого охоплюючого елемента муфти (20); опорна поверхня (15, 15') кожного охоплюваного елемента (1, 1') встановлена з можливістю упору з опорною поверхнею (25,25') відповідного охоплюючого елемента; ущільнююче кільце (40), виконане з синтетичного матеріалу, вставлене, безпосередньо або непрямо, між кільцевими поверхнями внутрішнього кінця (17, 17') двох труб (10, 10') і зазнає стиснення в осьовому напрямі між цими поверхнями, безпосередньо або непрямо, яке відрізняється тим, що:

а) з'єднання має на кожній з частин, що не має різьби, кожного з охоплюваних елементів (1, 1') і охоплюючих елементів (2, 2') металеву поверхню герметизації кільцевої форми, розташовану між різьбовою частиною і опорною поверхнею, причому металева поверхня герметизації (14, 14') кожного охоплюваного елемента (1, 1') встановлена на охоплюючу металеву поверхню герметизації (24, 24') відповідного охоплюючого елемента (2, 2') з позитивною радіальною протидією;

б) виконаний невеликий зазор між зовнішньою периферійною поверхнею кінчика (16, 16') кожного охоплюваного елемента (1, 1') і розташованою проти неї периферійною поверхнею підкріплення (26,26') на відповідному охоплюючому елементі (2, 2').

3. Різьбове з'єднання за п. 1 або 2, яке відрізняється тим, що кільцеві поверхні внутрішнього кінця (17,17', 217) труб мають по суті ідентичні зовнішні і внутрішні діаметри.

4. Різьбове з'єднання за одним з пп. 1-3, яке відрізняється тим, що опорна поверхня (15) охоплюваного елемента являє собою сильно відкриту угнуту конічну поверхню, а опорна поверхня (25, 225) охоплюючого елемента (2, 200) являє собою також конічну, але опуклу поверхню з кутом при вершині, відповідним куту при вершині опорної поверхні (15) охоплюваного елемента (1).

5. Різьбове з'єднання за одним з пп. 1-4, яке відрізняється тим, що діаметр внутрішньої периферійної поверхні зони підкріплення (26, 226), розташованої на охоплюючому елементі (2, 200), зменшується у міру віддалення від опорної поверхні (25, 225).

6. Різьбове з'єднання за п. 5, яке відрізняється тим, що кут між опорною поверхнею (25, 225) охоплюючого елемента (2, 200) і поверхнею підкріплення (26, 226) того ж самого елемента являє собою прямий або тупий кут.

7. Різьбове з'єднання за одним з пп. 1-6, яке відрізняється тим, що металеві охоплювана (14) і охоплююча (24, 224) поверхні герметизації  являють собою конічні поверхні з по суті ідентичними половинами кута при вершині, причому діаметр цих поверхонь зменшується у міру наближення до вільного кінця охоплюваного елемента (1).

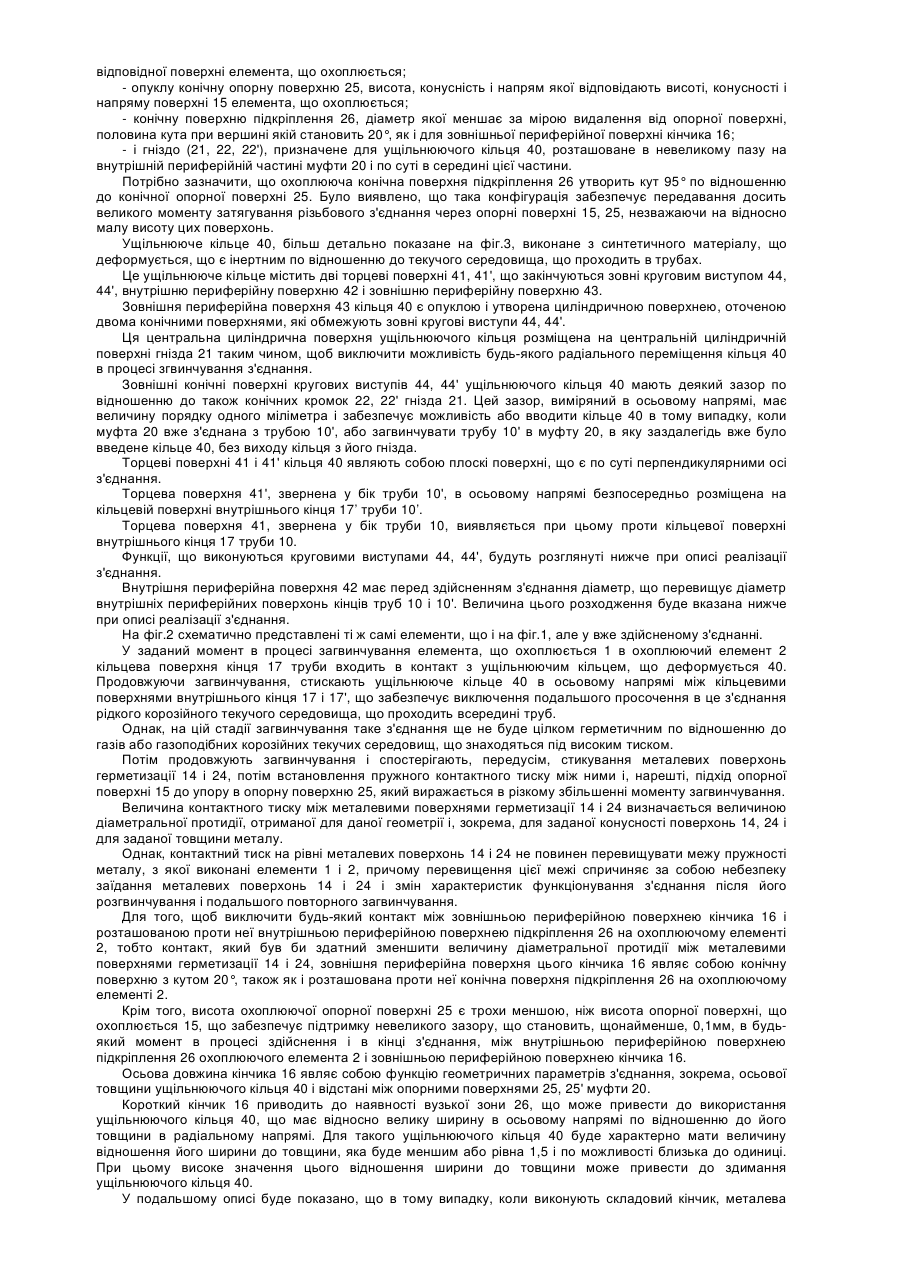

8. Різьбове з'єднання за одним з пп. 1-7, яке відрізняється тим, що зовнішня периферійна поверхня (43) ущільнюючого кільця (40) розміщена щонайменше на одному поперечному перерізі периферійної поверхні гнізда (21,221), виконаного на охоплюючому елементі (2, 200).

9. Різьбове з'єднання за одним з пп. 1-8, яке відрізняється тим, що ущільнююче кільце (40) містить засоби механічного блокування (44, 44'), що перешкоджають його радіальному переміщенню в напрямі осі, що забезпечують вихід цього кільця з свого гнізда (21, 221).

10. Різьбове з'єднання за одним з пп. 1-9, яке відрізняється тим, що кільцеві поверхні кінців труб в з'єднанні, які знаходяться в контакті з ущільнюючим кільцем (40), являють собою злегка конічні опуклі поверхні, що сприймають це ущільнююче кільце (40) за допомогою клина і перешкоджають його переміщенню в радіальному напрямі у бік осі.

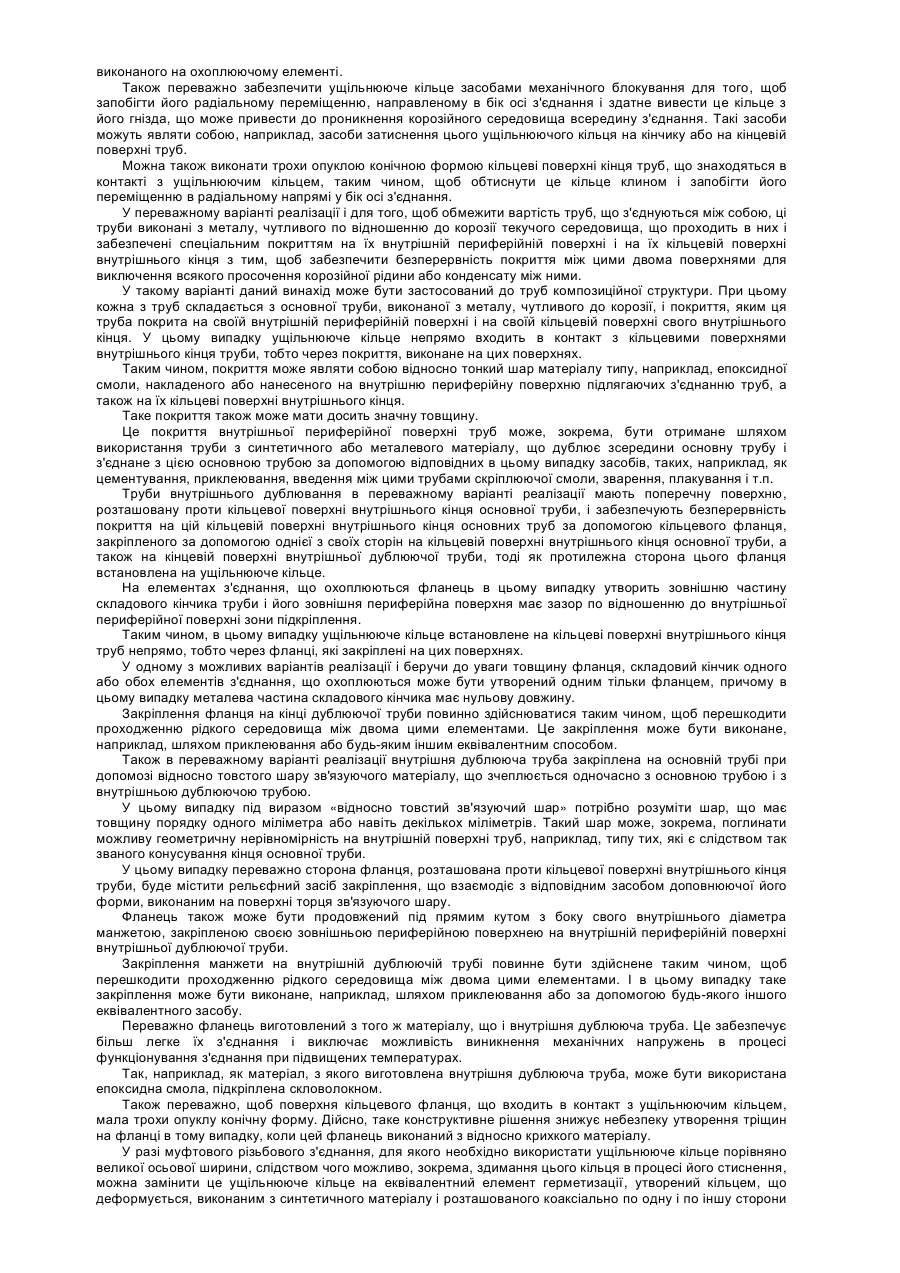

11. Різьбове з'єднання за одним з пп. 1-10, яке відрізняється тим, що щонайменше одна з труб цього з'єднання має покриття на своїй внутрішній периферійній поверхні і на своїй кільцевій поверхні внутрішнього кінця (17, 17', 217), що забезпечує безперервність покриття між двома цими поверхнями.

12. Різьбове з'єднання за п. 11, яке відрізняється тим, що покриття, яке використано для внутрішньої периферійної поверхні труби і кільцевої поверхні її внутрішнього кінця, являє собою шар (11, 11') накладеного або напиленого синтетичного покриття.

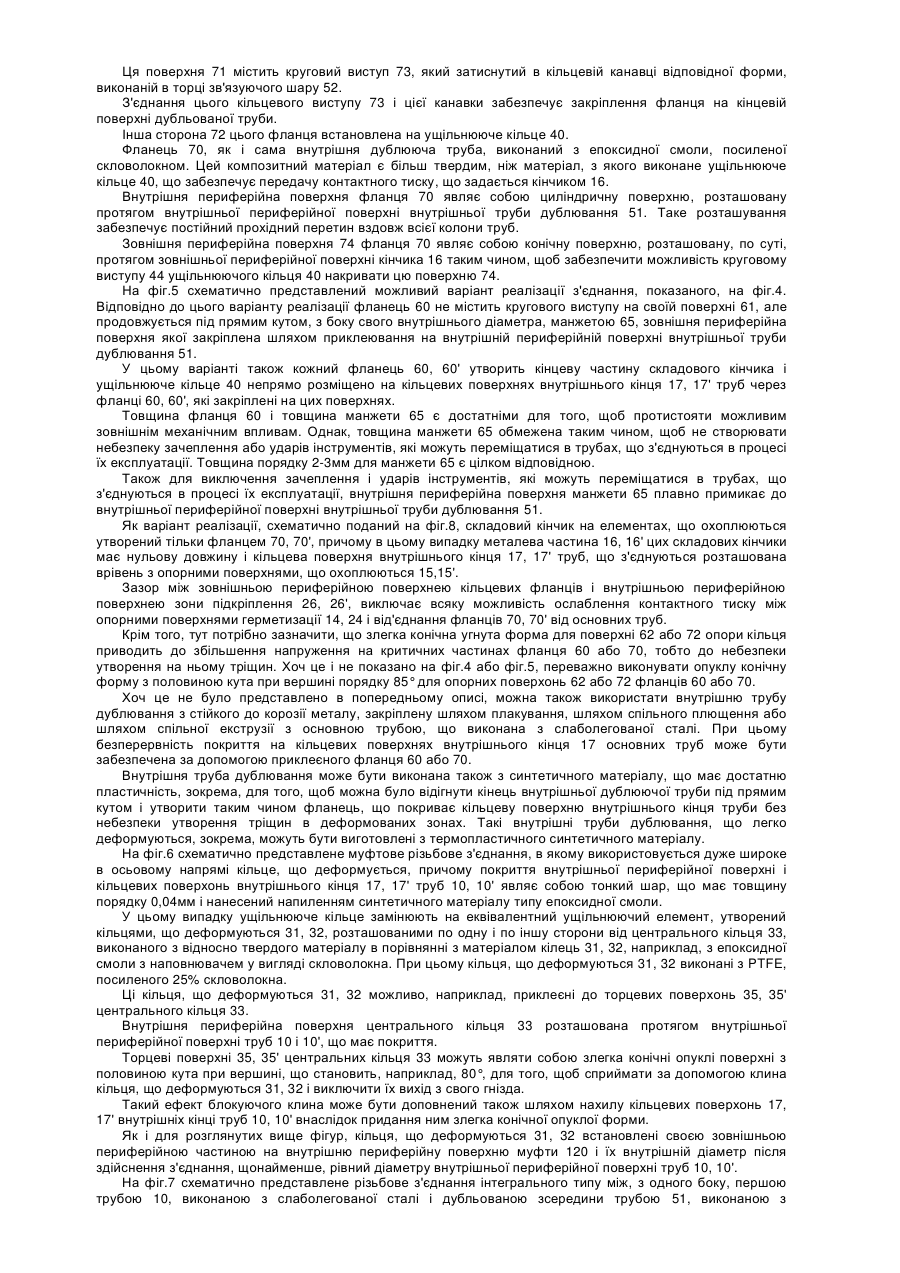

13. Різьбове з'єднання за п. 11, яке відрізняється тим, що покриття внутрішньої периферійної поверхні однієї або двох труб, що з'єднані, утворене внутрішньою дублюючою трубою (51), з'єднаною з відповідною трубою (10) з'єднання, при цьому забезпечена безперервність покриття на кільцевій поверхні внутрішнього кінця (17) труби за допомогою кільцевого фланця (60, 79), одна з поверхонь якого закріплена на кільцевій поверхні цього внутрішнього кінця (17) труби (10) і на поверхні кінця внутрішньої дублюючої труби (51), і протилежна поверхня якого (62, 72) розміщена на ущільнюючому кільці (40), причому кінчик охоплюваного елемента являє собою складений кінчик, утворений металевою частиною (16, 16') і кільцевим фланцем (60, 70).

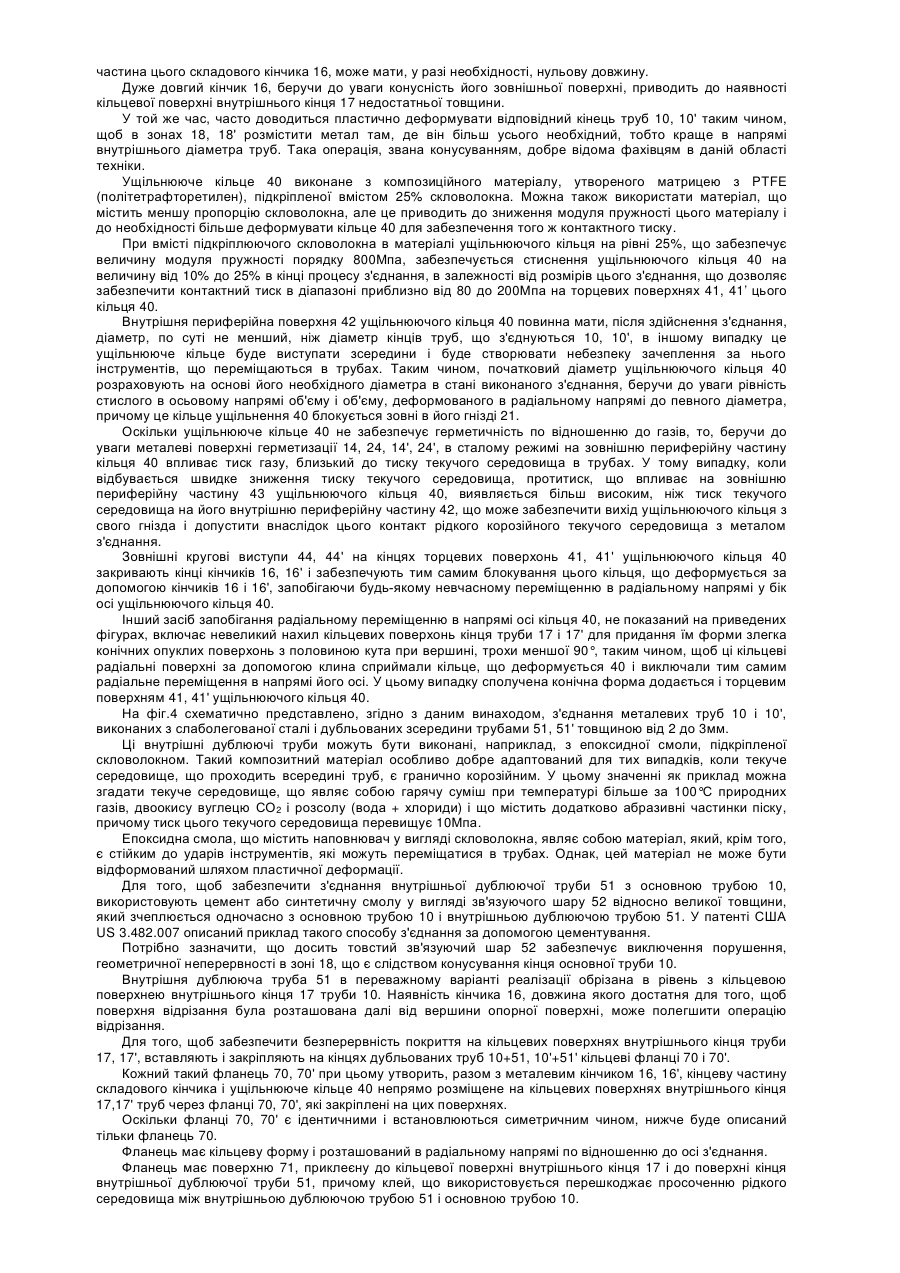

14. Різьбове з'єднання за п. 13, яке відрізняється тим, що складений кінчик на одному або на обох охоплюваних елементах утворений по суті кільцевим фланцем (60, 70), причому металева частина (16, 16') цього складеного кінчика має нульову довжину.

15. Різьбове з'єднання за п. 13 або 14, яке відрізняється тим, що внутрішня дублююча труба (51) закріплена на основній трубі (10) з'єднання при допомозі відносно товстого шару (52) зв'язуючого матеріалу, що зчіплюється з основною трубою (10) і з внутрішньою трубою дублювання (51).

16. Різьбове з'єднання за одним з пп. 13-15, яке відрізняється тим, що поверхня (71) фланця (70), обернена у бік кільцевої поверхні внутрішнього кінця (17) труби, містить профільований засіб закріплення (73), що взаємодіє з засобом доповнюючої його форми, в торцевій поверхні зв'язуючого шару (52).

17. Різьбове з'єднання за одним з пп. 13-15, яке відрізняється тим, що фланець (60) продовжений  під прямим кутом з боку свого внутрішнього діаметра манжетою (65), закріпленою своєю зовнішньою периферійною поверхнею на внутрішній периферійній поверхні труби дублювання (51).

18. Різьбове з'єднання за одним з пп. 13-17, яке відрізняється тим, що фланці (60, 60', 70') виконані з матеріалу того ж типу, що і матеріал, з якого виконані внутрішні дублюючі труби (51, 51').

19. Різьбове з'єднання за одним з пп. 13-18, яке відрізняється тим, що кільцева опорна поверхня (62, 72), розташована на фланці (60, 70), являє собою злегка конічну опуклу поверхню.

20. Муфтове різьбове з'єднання за пп. 2-19, яке відрізняється тим, що ущільнююче кільце являє собою еквівалентний елемент, утворений кільцями (31, 32), що деформуються, розташованими коаксіально по одну і по іншу сторони від центрального кільця (33), виготовленого з твердого синтетичного матеріалу, причому кожне з двох кілець (31, 32), що деформуються, розміщене в осьовому напрямі, з одного боку, на зовнішній поверхні (35, 35') центрального кільця (33), а з іншого боку, на радіальній кільцевій поверхні внутрішнього кінця (17, 17') труб (10, 10').

21. Муфтове різьбове з'єднання за п. 20, яке відрізняється тим, що кільця (31, 32), що деформуються, приклеєні до торцевих поверхонь (35, 35') центрального кільця (33).

22. Різьбове з'єднання за п. 20 або 21, яке відрізняється тим, що торцеві поверхні (35, 35') центрального кільця (33) являють собою опуклі конічні поверхні з половиною кута при вершині, що становить щонайменше 75°.
