Дерматом із змінними рельєфними обмежуючими пластинами
Формула / Реферат
Дерматом із змінними обмежуючими рельєфними пластинами, що містить ручку з двигуном, корпус, механізм трансформації руху, плоского ножа, захисної пластини, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що має чотири змінних обмежуючих рельєфних пластини, на робочій поверхні першої пластини виконані виступи, висота яких 0,25 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм, друга пластина має виступи, висота яких 0,4 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краем ножа і вершинами виступів 0,2 мм, третя пластина має виступи висота яких 0,8 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, четверта пластина має виступи, висота яких 1,85 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, рельєфні обмежуючі пластини фіксуються на корпусі нерухомо.
Текст

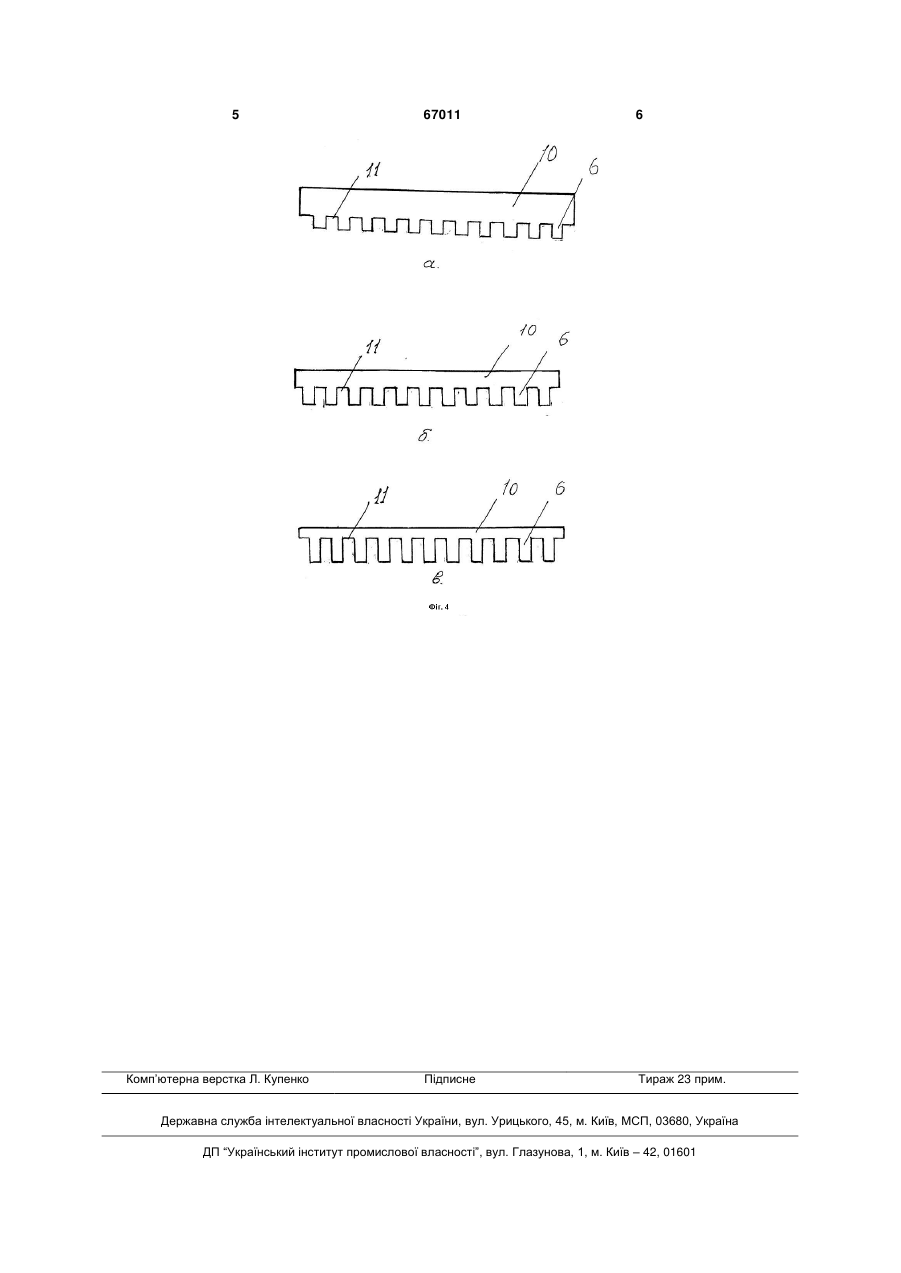

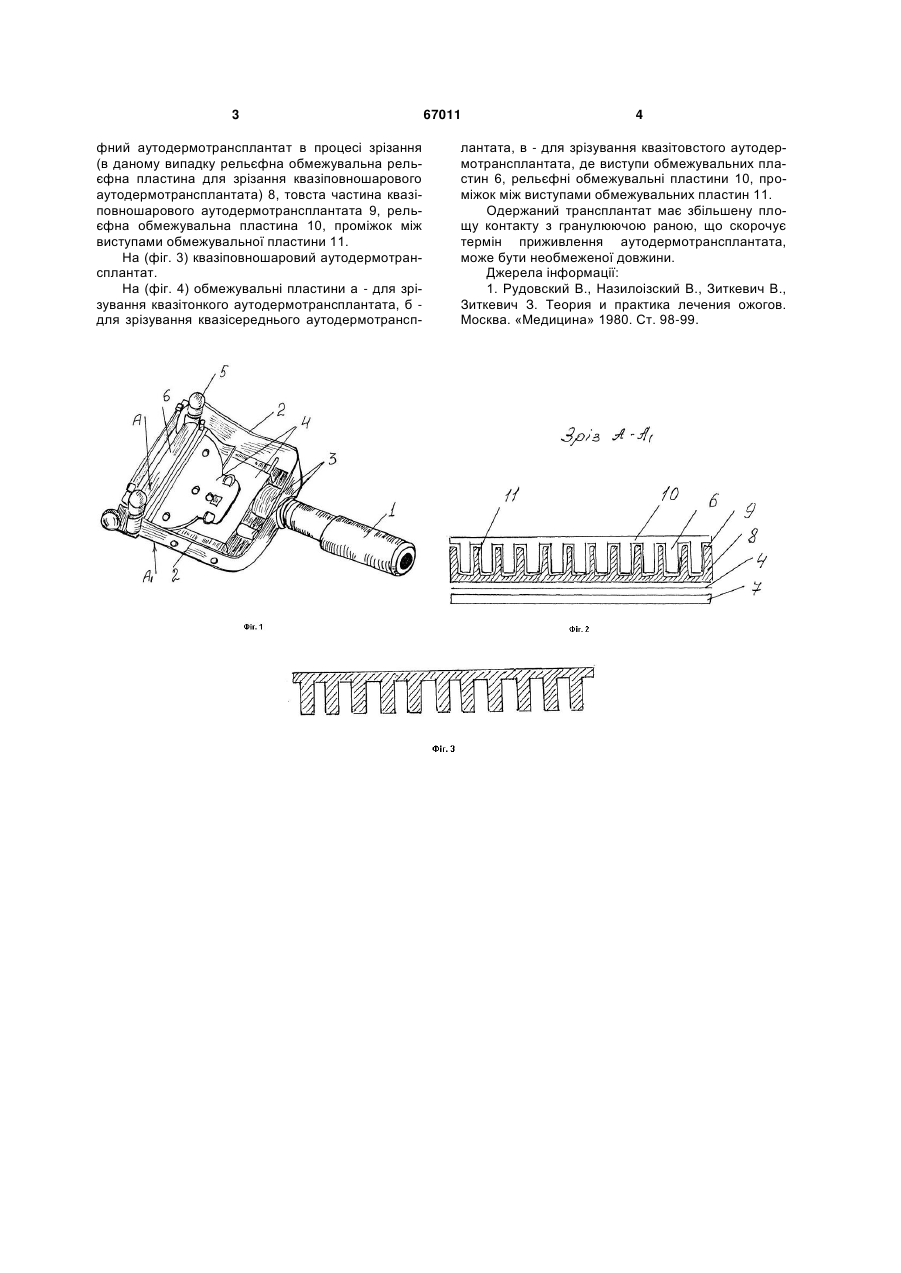

Дерматом із змінними обмежуючими рельєфними пластинами, що містить ручку з двигуном, корпус, механізм трансформації руху, плоского ножа, захисної пластини, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що має чотири змінних обмежуючих рельєфних пластини, на робочій поверхні першої пластини виконані виступи, висота яких 0,25 мм, 3 фний аутодермотрансплантат в процесі зрізання (в даному випадку рельєфна обмежувальна рельєфна пластина для зрізання квазіповношарового аутодермотрансплантата) 8, товста частина квазіповношарового аутодермотрансплантата 9, рельєфна обмежувальна пластина 10, проміжок між виступами обмежувальної пластини 11. На (фіг. 3) квазіповношаровий аутодермотрансплантат. На (фіг. 4) обмежувальні пластини а - для зрізування квазітонкого аутодермотрансплантата, б для зрізування квазісереднього аутодермотрансп 67011 4 лантата, в - для зрізування квазітовстого аутодермотрансплантата, де виступи обмежувальних пластин 6, рельєфні обмежувальні пластини 10, проміжок між виступами обмежувальних пластин 11. Одержаний трансплантат має збільшену площу контакту з гранулюючою раною, що скорочує термін приживлення аутодермотрансплантата, може бути необмеженої довжини. Джерела інформації: 1. Рудовский В., Назилоізский В., Зиткевич В., Зиткевич З. Теория и практика лечения ожогов. Москва. «Медицина» 1980. Ст. 98-99. 5 Комп’ютерна верстка Л. Купенко 67011 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDermatome with replaceable localizing embossed plates
Автори англійськоюKoptiukh Valerii Vasyliovych
Назва патенту російськоюДерматом со сменными ограничивающими рельефными пластинами
Автори російськоюКоптюх Валерий Васильевич
МПК / Мітки
МПК: A61B 17/322
Мітки: обмежуючими, змінними, дерматом, рельєфними, пластинами
