Переносний пристрій для металообробки

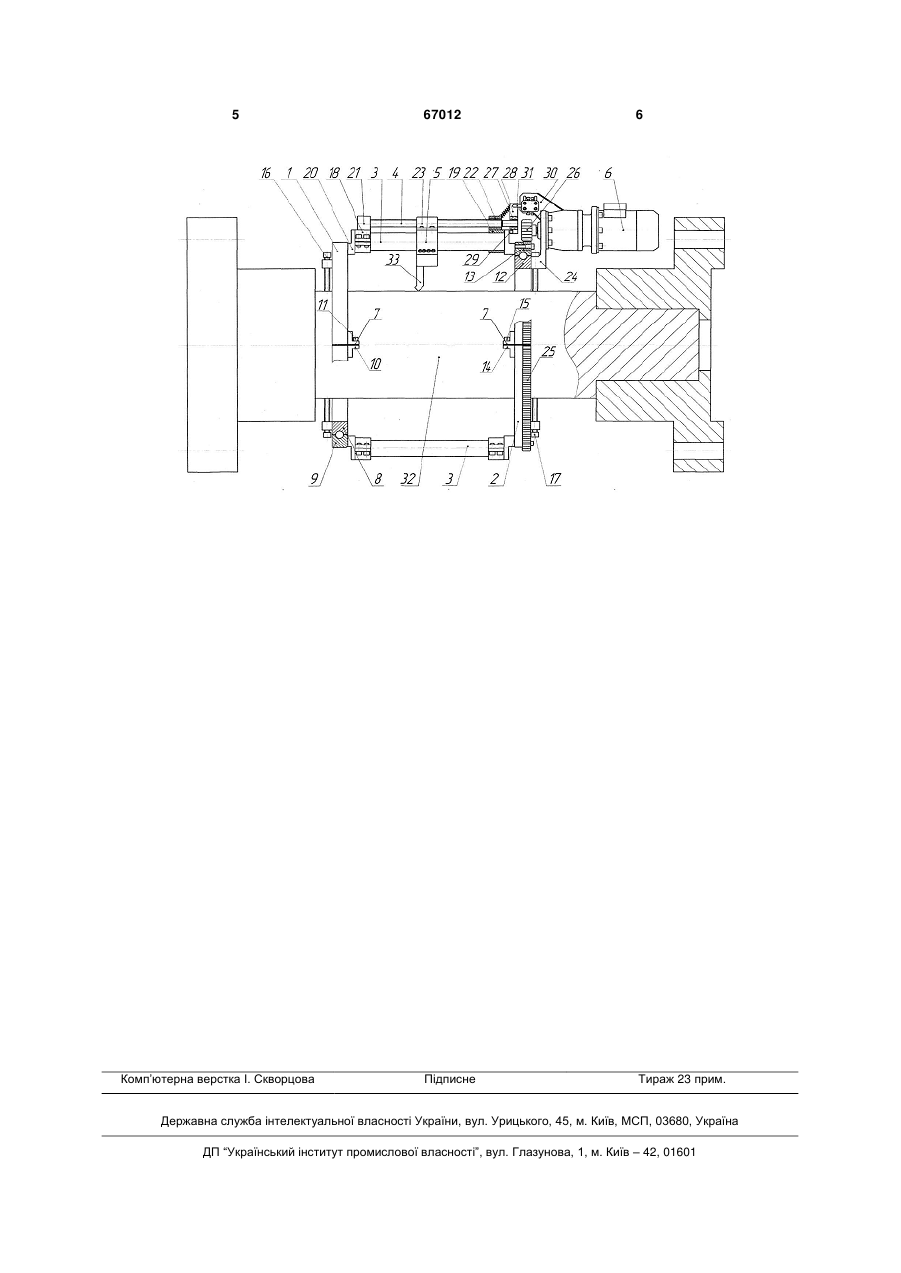

1. Переносний пристрій для металообробки, що містить дві підшипникові опори з механізмами фіксації на оброблюваній деталі, щонайменше одну напрямну, закріплену на опорах, розміщені на напрямній ходовий гвинт і різцетримальний супорт, і привод, пов'язаний з однією з опор, при цьому ходовий гвинт оснащений приводом обертання, а різцетримальний супорт зв'язаний з ходовим гвинтом, який відрізняється тим, що опори виконані роз'ємними в діаметральній площині, механізми фіксації опор встановлені на внутрішніх кільцях підшипників, а напрямна закріплена на зовнішніх кільцях підшипників опор. U 1 3 на напрямній ходовий гвинт і різцетримальний супорт, і привод, пов'язаний з однією з опор, при цьому ходовий гвинт оснащений приводом обертання, а різцетримальний супорт зв'язаний з ходовим гвинтом, згідно з корисною моделлю, опори виконані роз'ємними в діаметральній площині, механізми фіксації опор встановлені на внутрішніх кільцях підшипників, а напрямна закріплена на зовнішніх кільцях підшипників опор. Кожна опора являє собою вузький підшипник кочення. Привод закріплений на внутрішньому кільці підшипника опори і зв'язаний зубчатою передачею із зовнішнім кільцем підшипника опори. Привод обертання ходового гвинта виконаний у вигляді обгінної муфти, встановленої на ходовому гвинті і виконаної з можливістю повороту при обертанні пристрою. Механізми фіксації опор виконані у вигляді радіально встановлених віджимних гвинтів. Різцетримальний супорт зв'язаний з ходовим гвинтом за допомогою ходової гайки. Суть переносного пристрою для металообробки, що заявляється, пояснюється кресленням. Переносний пристрій для металообробки містить дві опори 1 і 2, напрямні 3, ходовий гвинт 4, різцетримальний супорт 5 і привод 6. Кожна з опор 1 і 2 являє собою вузький підшипник, наприклад кочення, і виконана з роз'ємом 7 в діаметральній площині. Для сполучення половин опори 1 на кожному півкільці, що утворює внутрішнє кільце 8 підшипника, і на кожному півкільці, що утворює зовнішнє кільце 9 підшипника, в місцях роз'єму 7 закріплені кронштейни 10, які з'єднуються між собою гвинтами 11. Для сполучення половин опори 2 на кожному півкільці, що утворює внутрішнє кільце 12 підшипника, і на кожному півкільці, що утворює зовнішнє кільце 13 підшипника, в місцях роз'єму 7 закріплені кронштейни 14, які з'єднуються між собою гвинтами 15. Для встановлення пристрою на деталь і юстирування опори 1 і 2 оснащені механізмами фіксації у вигляді радіально встановлених віджимних гвинтів 16 і 17, які закріплені на внутрішніх кільцях 8 і 12 опор 1 і 2. Опори 1 і 2 розташовані співвісно і на відстані одна від одної. Напрямні 3 встановлені на опорах 1 і 2 за допомогою роз'ємних хомутів 18 і 19, закріплених за допомогою кронштейнів 20 на зовнішніх кільцях 9 і 13 опор 1 і 2. На роз'ємних хомутах 18 і 19 однієї з напрямних 3 закріплені підшипникові корпуси 21 і 22, в яких встановлений ходовий гвинт 4. На цій же напрямній 3 розміщений різцетримальний супорт 5, 67012 4 зв'язаний з ходовим гвинтом 4 за допомогою ходової гайки 23. На внутрішньому кільці 12 опори 2 із зовнішньої її сторони закріплений кронштейн 24, на якому встановлений привод 6. На зовнішньому кільці 13 опори 2 закріплений зубчатий вінець 25, а на кінці вихідного вала приводу 6 встановлена шестірня 26, взаємодіюча із зубчатим вінцем 25. На кінці ходового гвинта 4 з боку опори 2 закріплена обгінна муфта 27. Обгінна муфта 27 оснащена підпружиненим прапорцем 28 і обмежувачем 29. На корпусі приводу 6 за допомогою кронштейна 30 закріплений упор 31 для взаємодії з прапорцем 28 при обертанні пристрою. Працює переносний пристрій для металообробки таким чином. Половинами опор 1 і 2 охоплюють оброблювану частину вала 32 і з'єднують половини опор 1 і 2 гвинтами 11 і 15. За допомогою віджимних гвинтів 16 і 17 проводять юстирування пристрою в радіальному напрямку. В супорті 5 закріплюють ріжучий інструмент 33. Включають привод 6, і через шестірню 26 і зубчатий вінець 25 обертання передається зовнішньому кільцю 13 опори 2 і далі напрямним 3 і зовнішньому кільцю 9 опори 1. При обертанні пристрою прапорець 28 обгінної муфти 27 періодично входить у взаємодію з упором 31, відхиляється, одночасно повертаючи ходовий гвинт 4 навколо своєї осі, і після виходу з взаємодії з упором 31 під дією пружини повертається в початкове положення до упирання в обмежувач 29. Ходовий гвинт 4 обертається навколо своєї осі, переміщуючи при цьому ходову гайку 23 із супортом 5 і різцем 33. Після закінчення обробки поверхні різець 33 витягують з супорта 5, гвинти 11 і 15 витягують з кронштейнів 10 і 14, відводять віджимні гвинти 16 і 17 від поверхні вала 32 і демонтують пристрій. Пропонований переносний пристрій дозволяє проводити обробку як валів, що мають відкритий доступ з торця для монтажу пристрою, так і валів із защемленими кінцями, шийок "безкінечних" валів, валів, на яких закріплені деталі із зовнішніми розмірами, що значно перевищують діаметр оброблюваної шийки вала, а також протяжних циліндричних поверхонь, для обробки яких необхідне багаторазове переустановлення пристрою. Пристрій має просту конструкцію, малу вагу, легко монтується, демонтується і обслуговується, забезпечує якісну обробку деталі. Використання вузьких підшипників як опор значно зменшує необроблювану зону, що дозволяє встановлювати пристрій безпосередньо на оброблювану частину деталі, причому без попередньої підготовки поверхні для юстирування. 5 Комп’ютерна верстка І. Скворцова 67012 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
