Дерматом із змінними рельєфними обмежуючими валиками
Формула / Реферат
Дерматом із змінними рельєфними обмежуючими валиками, що містить ручку з двигуном, корпус, механізм трансформації руху, захисної пластини, плоского ножа, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що має три змінних обмежуючих рельєфних валики, що фіксуються нерухомо на корпусі дерматома з можливістю обертання, на робочій поверхні першого валика виконані виступи, висота яких 0,4 мм, шириною 1,5 мм, простір між виступами 1,5 мм, простір між ріжучим краєм плоского ножа і вершинами виступів 0,2 мм, другий валик має виступи у вигляді квадратів, висота яких 0,4 мм, з сторонами 1,5 мм, простір між виступами по горизонталі та вертикалі відносно осі О-О1 та О2-О3, які перпендикулярні одна до одної, 1,5 мм, простір між ріжучим краєм плоского ножа і вершинами квадратних виступів 0,2 мм, третій валик має впадини круглої форми діаметром 2,0 мм, глибина яких 0,4 мм, простір між впадинами по горизонталі та вертикалі відносно осі О4-О5 та О6-О7, які перпендикулярні одна до одної, 1,5 мм, простір між ріжучим краєм ножа і робочою поверхнею валика 0,2 мм.
Текст

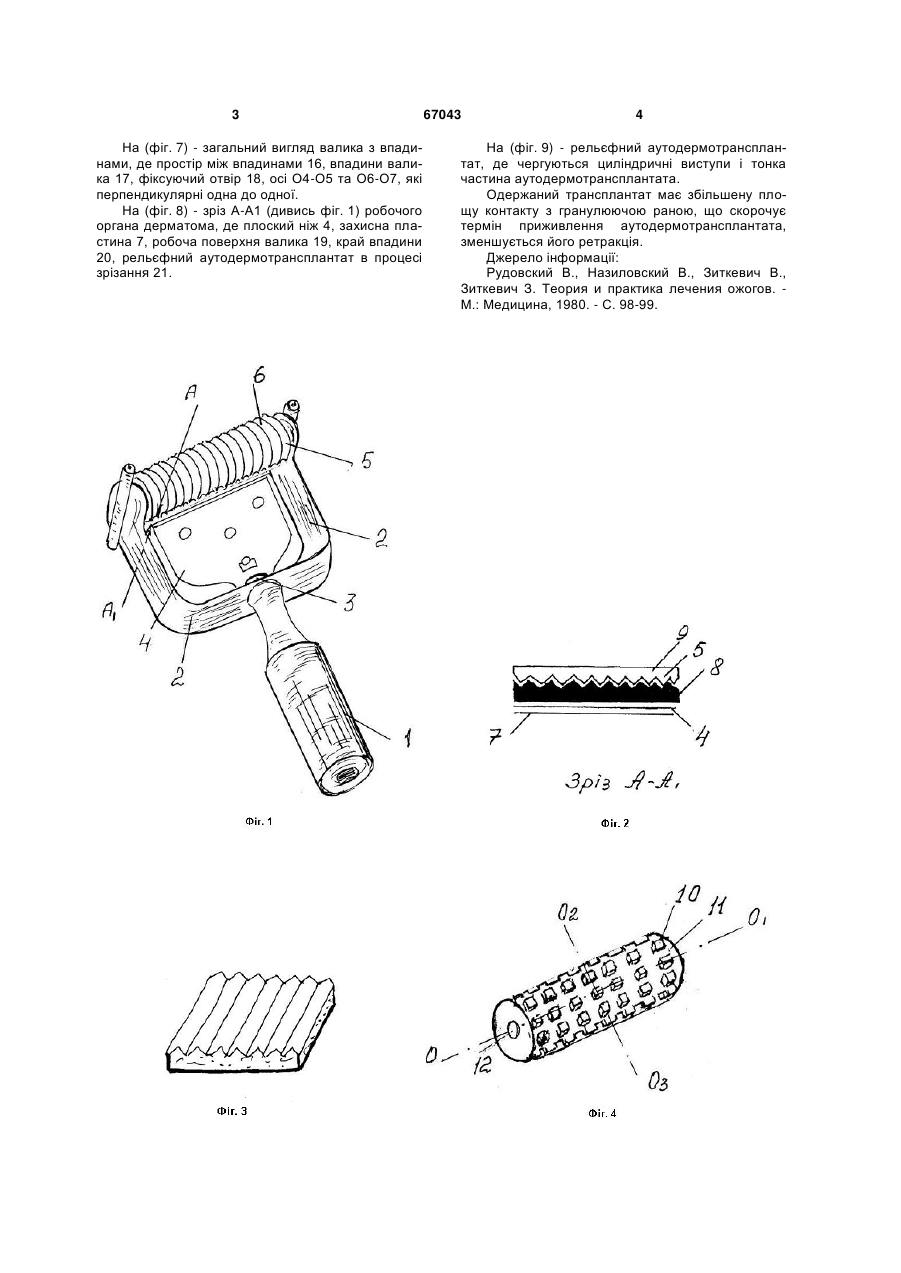

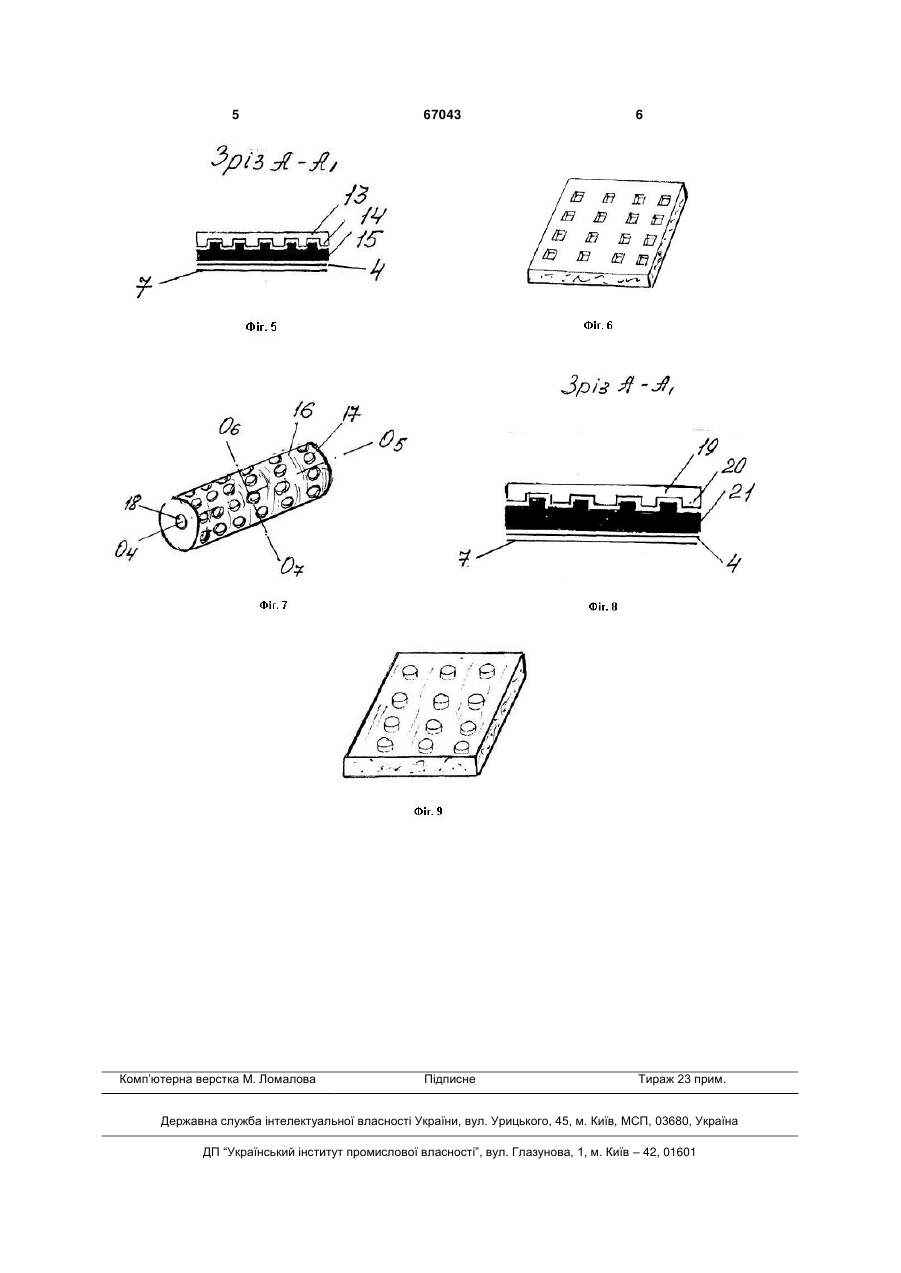

Дерматом із змінними рельєфними обмежуючими валиками, що містить ручку з двигуном, корпус, механізм трансформації руху, захисної пластини, плоского ножа, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що має три змінних обмежуючих рельєфних валики, що фіксуються нерухомо на корпусі дерматома з можливістю обертання, на робочій поверхні першого валика виконані виступи, висота 3 На (фіг. 7) - загальний вигляд валика з впадинами, де простір між впадинами 16, впадини валика 17, фіксуючий отвір 18, осі O4-O5 та O6-O7, які перпендикулярні одна до одної. На (фіг. 8) - зріз А-А1 (дивись фіг. 1) робочого органа дерматома, де плоский ніж 4, захисна пластина 7, робоча поверхня валика 19, край впадини 20, рельєфний аутодермотрансплантат в процесі зрізання 21. 67043 4 На (фіг. 9) - рельєфний аутодермотрансплантат, де чергуються циліндричні виступи і тонка частина аутодермотрансплантата. Одержаний трансплантат має збільшену площу контакту з гранулюючою раною, що скорочує термін приживлення аутодермотрансплантата, зменшується його ретракція. Джерело інформації: Рудовский В., Назиловский В., Зиткевич В., Зиткевич З. Теория и практика лечения ожогов. М.: Медицина, 1980. - С. 98-99. 5 Комп’ютерна верстка М. Ломалова 67043 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDermatome with replaceable embossed limiting rolls
Автори англійськоюKoptiukh Valerii Vasyliovych
Назва патенту російськоюДерматом со сменными рельефными ограничивающими валиками
Автори російськоюКоптюх Валерий Васильевич
МПК / Мітки
МПК: A61B 17/322
Мітки: змінними, обмежуючими, дерматом, рельєфними, валиками
