Кран баштовий
Формула / Реферат
1. Кран баштовий, який складається з секційної башти, кранового вузла з стрілою, противагової консолі і опорно-поворотного пристрою, який відрізняється тим, що стріла і противагова консоль об'єднані в коромисло за допомогою обойми, яка установлена шарнірно на осі, закріпленій вертикально на крановій площадці.
2. Кран баштовий за п. 1, який відрізняється тим, що на вертикальній осі розміщені герметичні контакти /геркони/, а на стрілі і на противаговій консолі закріплені постійні магніти.
3. Кран баштовий за п. 1, який відрізняється тим, що геркони через контактні реле з'єднані з електросистемою електропривода і механізмами переміщення противагового візка вздовж противагової консолі.
Текст

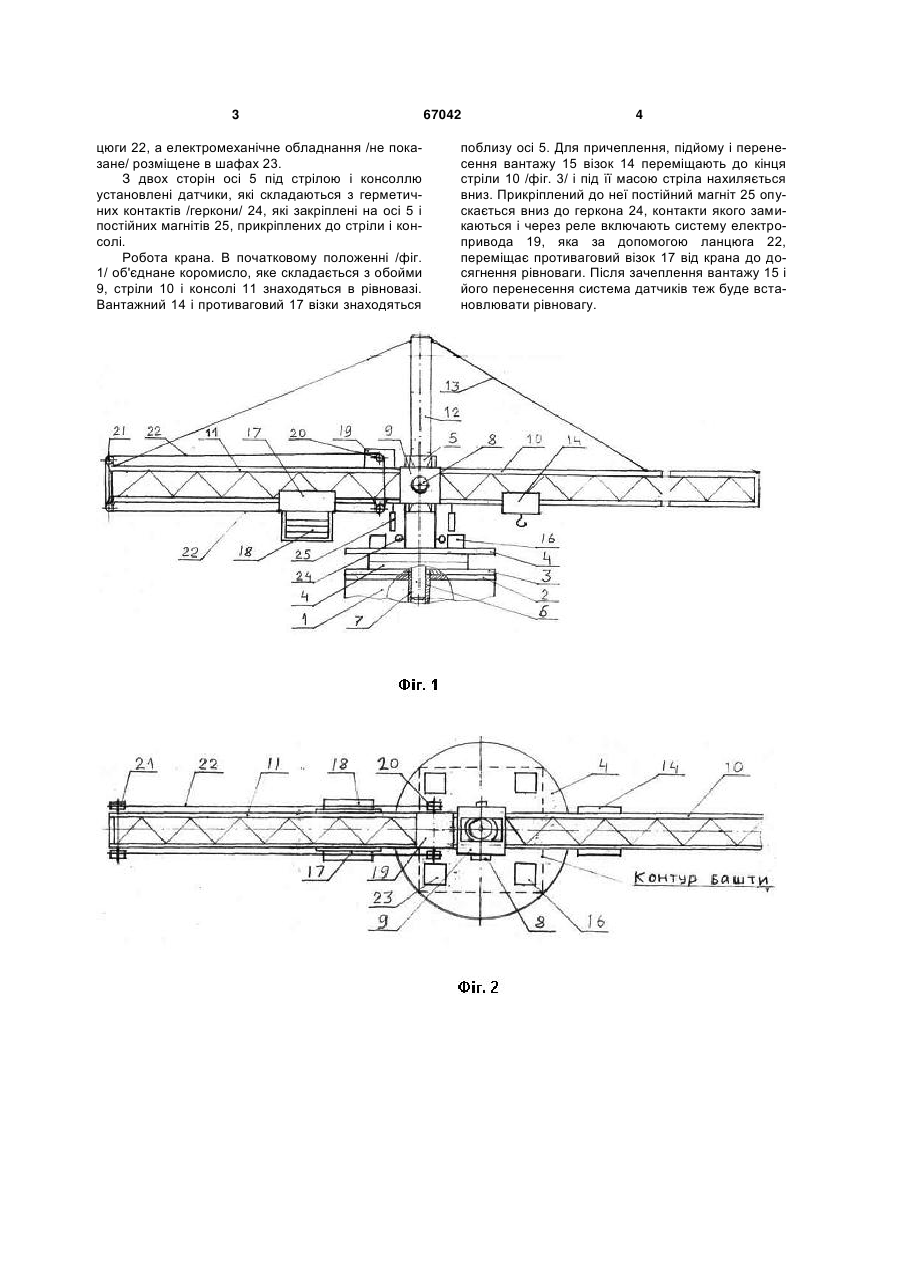

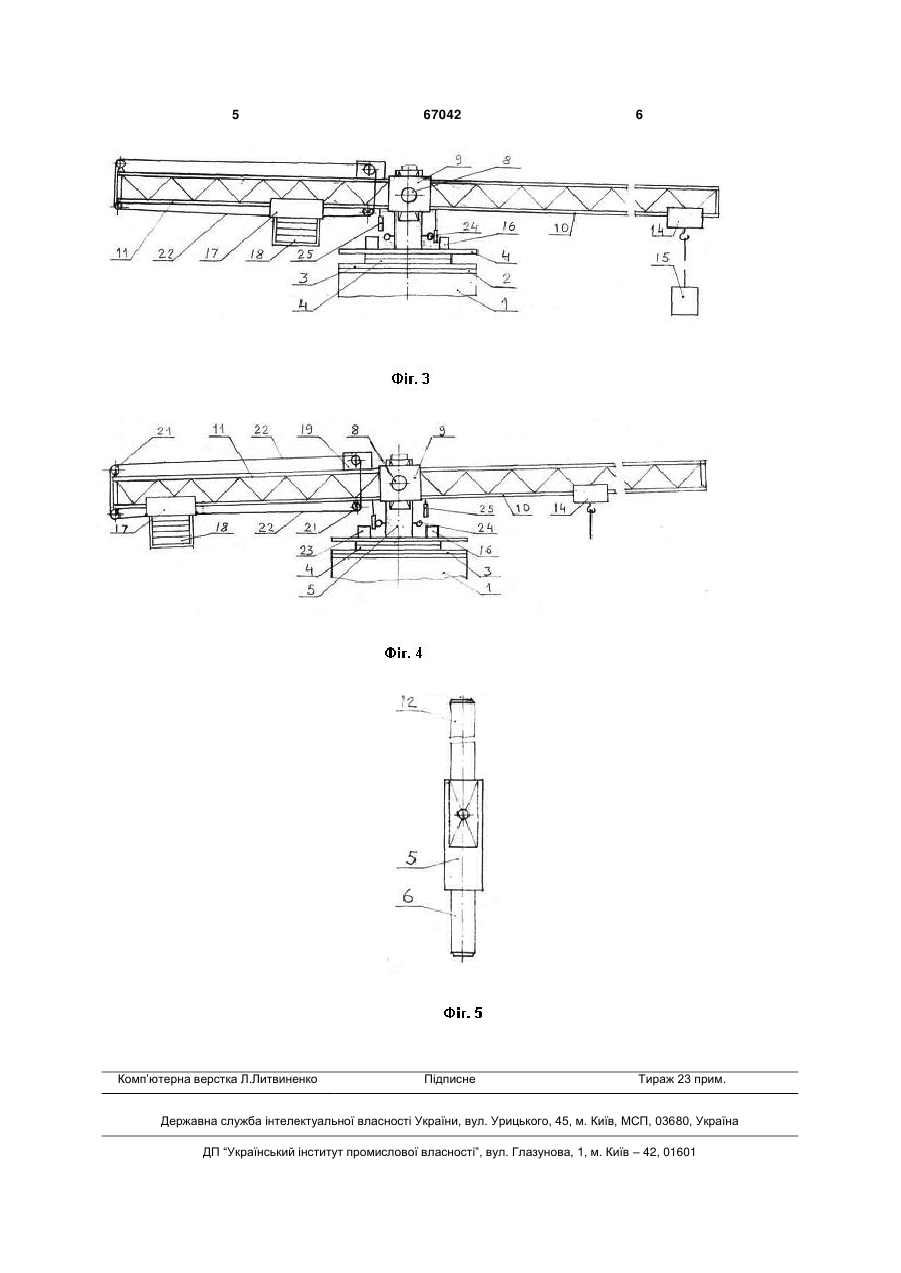

1. Кран баштовий, який складається з секційної башти, кранового вузла з стрілою, противагової консолі і опорно-поворотного пристрою, який відрізняється тим, що стріла і противагова консоль об'єднані в коромисло за допомогою обойми, 3 цюги 22, а електромеханічне обладнання /не показане/ розміщене в шафах 23. З двох сторін осі 5 під стрілою і консоллю установлені датчики, які складаються з герметичних контактів /геркони/ 24, які закріплені на осі 5 і постійних магнітів 25, прикріплених до стріли і консолі. Робота крана. В початковому положенні /фіг. 1/ об'єднане коромисло, яке складається з обойми 9, стріли 10 і консолі 11 знаходяться в рівновазі. Вантажний 14 і противаговий 17 візки знаходяться 67042 4 поблизу осі 5. Для причеплення, підйому і перенесення вантажу 15 візок 14 переміщають до кінця стріли 10 /фіг. 3/ і під її масою стріла нахиляється вниз. Прикріплений до неї постійний магніт 25 опускається вниз до геркона 24, контакти якого замикаються і через реле включають систему електропривода 19, яка за допомогою ланцюга 22, переміщає противаговий візок 17 від крана до досягнення рівноваги. Після зачеплення вантажу 15 і його перенесення система датчиків теж буде встановлювати рівновагу. 5 Комп’ютерна верстка Л.Литвиненко 67042 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTower crane
Автори англійськоюZabora Volodymyr Mykytovych
Назва патенту російськоюКран башенный
Автори російськоюЗабора Владимир Никитович
МПК / Мітки
МПК: B66C 23/32, B66C 23/26, B66C 23/16, B66C 23/34
