Прохідна втулка для закріплення фільтрувальної серветки

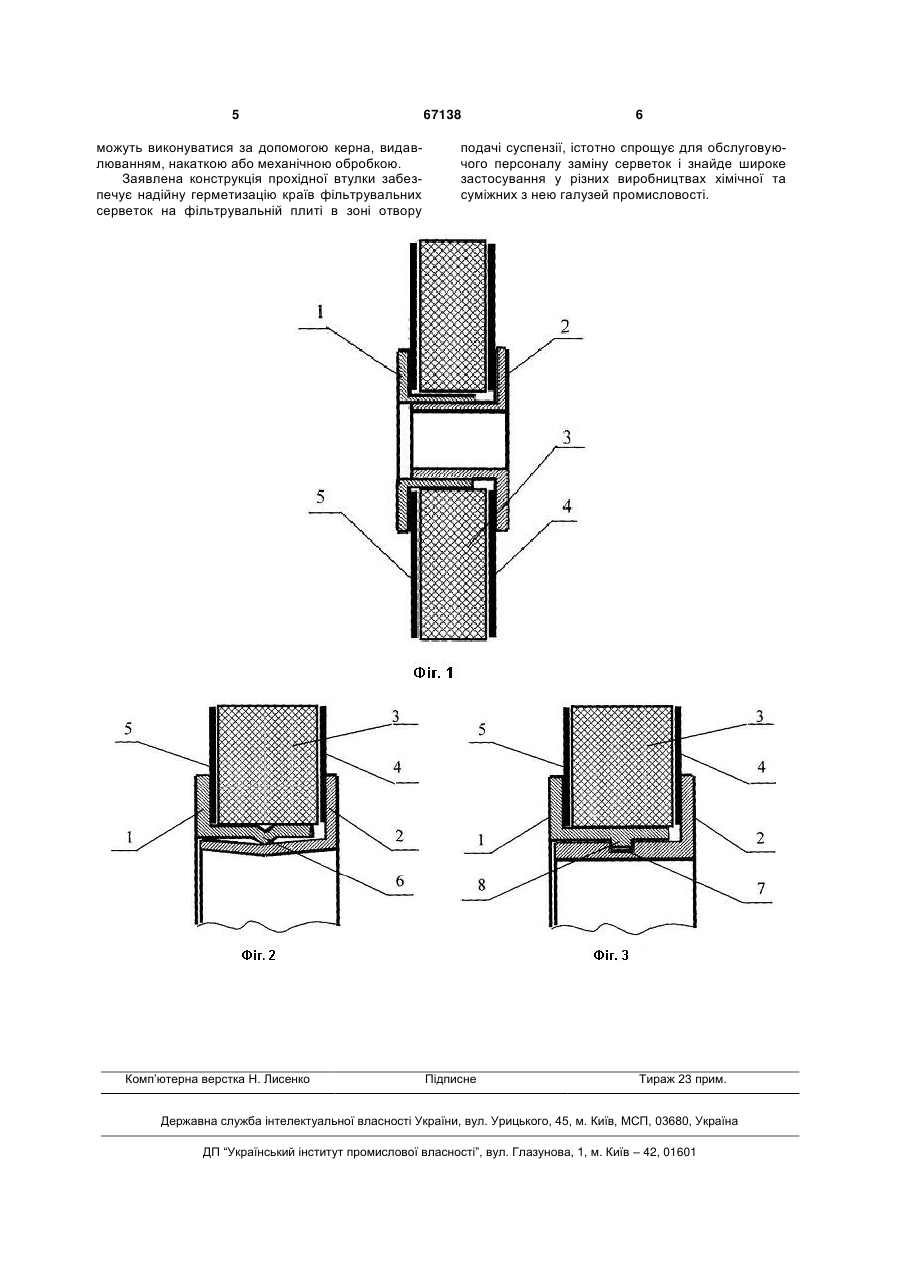

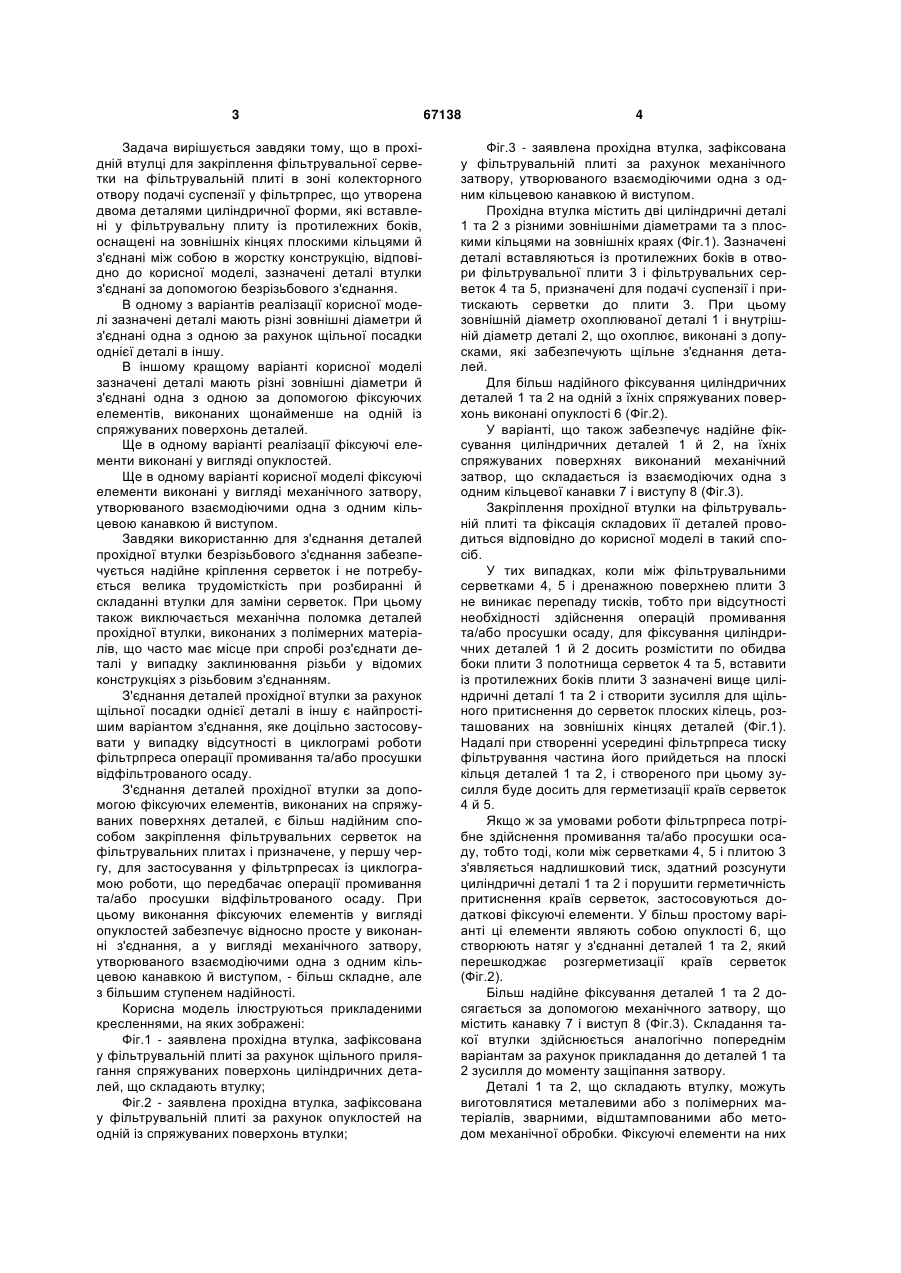

1. Прохідна втулка для закріплення фільтрувальних серветок на фільтрувальній плиті в зоні колекторного отвору подачі суспензії у фільтрпрес, що утворена двома деталями циліндричної форми, які вставлені у фільтрувальну плиту із протилежних боків, оснащені на зовнішніх кінцях плоскими кільцями та з'єднані між собою в жорстку конструкцію, яка відрізняється тим, що зазначені деталі з'єднані за допомогою безрізьбового з'єднання. 3 Задача вирішується завдяки тому, що в прохідній втулці для закріплення фільтрувальної серветки на фільтрувальній плиті в зоні колекторного отвору подачі суспензії у фільтрпрес, що утворена двома деталями циліндричної форми, які вставлені у фільтрувальну плиту із протилежних боків, оснащені на зовнішніх кінцях плоскими кільцями й з'єднані між собою в жорстку конструкцію, відповідно до корисної моделі, зазначені деталі втулки з'єднані за допомогою безрізьбового з'єднання. В одному з варіантів реалізації корисної моделі зазначені деталі мають різні зовнішні діаметри й з'єднані одна з одною за рахунок щільної посадки однієї деталі в іншу. В іншому кращому варіанті корисної моделі зазначені деталі мають різні зовнішні діаметри й з'єднані одна з одною за допомогою фіксуючих елементів, виконаних щонайменше на одній із спряжуваних поверхонь деталей. Ще в одному варіанті реалізації фіксуючі елементи виконані у вигляді опуклостей. Ще в одному варіанті корисної моделі фіксуючі елементи виконані у вигляді механічного затвору, утворюваного взаємодіючими одна з одним кільцевою канавкою й виступом. Завдяки використанню для з'єднання деталей прохідної втулки безрізьбового з'єднання забезпечується надійне кріплення серветок і не потребується велика трудомісткість при розбиранні й складанні втулки для заміни серветок. При цьому також виключається механічна поломка деталей прохідної втулки, виконаних з полімерних матеріалів, що часто має місце при спробі роз'єднати деталі у випадку заклинювання різьби у відомих конструкціях з різьбовим з'єднанням. З'єднання деталей прохідної втулки за рахунок щільної посадки однієї деталі в іншу є найпростішим варіантом з'єднання, яке доцільно застосовувати у випадку відсутності в циклограмі роботи фільтрпреса операції промивання та/або просушки відфільтрованого осаду. З'єднання деталей прохідної втулки за допомогою фіксуючих елементів, виконаних на спряжуваних поверхнях деталей, є більш надійним способом закріплення фільтрувальних серветок на фільтрувальних плитах і призначене, у першу чергу, для застосування у фільтрпресах із циклограмою роботи, що передбачає операції промивання та/або просушки відфільтрованого осаду. При цьому виконання фіксуючих елементів у вигляді опуклостей забезпечує відносно просте у виконанні з'єднання, а у вигляді механічного затвору, утворюваного взаємодіючими одна з одним кільцевою канавкою й виступом, - більш складне, але з більшим ступенем надійності. Корисна модель ілюструються прикладеними кресленнями, на яких зображені: Фіг.1 - заявлена прохідна втулка, зафіксована у фільтрувальній плиті за рахунок щільного прилягання спряжуваних поверхонь циліндричних деталей, що складають втулку; Фіг.2 - заявлена прохідна втулка, зафіксована у фільтрувальній плиті за рахунок опуклостей на одній із спряжуваних поверхонь втулки; 67138 4 Фіг.3 - заявлена прохідна втулка, зафіксована у фільтрувальній плиті за рахунок механічного затвору, утворюваного взаємодіючими одна з одним кільцевою канавкою й виступом. Прохідна втулка містить дві циліндричні деталі 1 та 2 з різними зовнішніми діаметрами та з плоскими кільцями на зовнішніх краях (Фіг.1). Зазначені деталі вставляються із протилежних боків в отвори фільтрувальної плити 3 і фільтрувальних серветок 4 та 5, призначені для подачі суспензії і притискають серветки до плити 3. При цьому зовнішній діаметр охоплюваної деталі 1 і внутрішній діаметр деталі 2, що охоплює, виконані з допусками, які забезпечують щільне з'єднання деталей. Для більш надійного фіксування циліндричних деталей 1 та 2 на одній з їхніх спряжуваних поверхонь виконані опуклості 6 (Фіг.2). У варіанті, що також забезпечує надійне фіксування циліндричних деталей 1 й 2, на їхніх спряжуваних поверхнях виконаний механічний затвор, що складається із взаємодіючих одна з одним кільцевої канавки 7 і виступу 8 (Фіг.3). Закріплення прохідної втулки на фільтрувальній плиті та фіксація складових її деталей проводиться відповідно до корисної моделі в такий спосіб. У тих випадках, коли між фільтрувальними серветками 4, 5 і дренажною поверхнею плити 3 не виникає перепаду тисків, тобто при відсутності необхідності здійснення операцій промивання та/або просушки осаду, для фіксування циліндричних деталей 1 й 2 досить розмістити по обидва боки плити 3 полотнища серветок 4 та 5, вставити із протилежних боків плити 3 зазначені вище циліндричні деталі 1 та 2 і створити зусилля для щільного притиснення до серветок плоских кілець, розташованих на зовнішніх кінцях деталей (Фіг.1). Надалі при створенні усередині фільтрпреса тиску фільтрування частина його прийдеться на плоскі кільця деталей 1 та 2, і створеного при цьому зусилля буде досить для герметизації країв серветок 4 й 5. Якщо ж за умовами роботи фільтрпреса потрібне здійснення промивання та/або просушки осаду, тобто тоді, коли між серветками 4, 5 і плитою 3 з'являється надлишковий тиск, здатний розсунути циліндричні деталі 1 та 2 і порушити герметичність притиснення країв серветок, застосовуються додаткові фіксуючі елементи. У більш простому варіанті ці елементи являють собою опуклості 6, що створюють натяг у з'єднанні деталей 1 та 2, який перешкоджає розгерметизації країв серветок (Фіг.2). Більш надійне фіксування деталей 1 та 2 досягається за допомогою механічного затвору, що містить канавку 7 і виступ 8 (Фіг.3). Складання такої втулки здійснюється аналогічно попереднім варіантам за рахунок прикладання до деталей 1 та 2 зусилля до моменту защіпання затвору. Деталі 1 та 2, що складають втулку, можуть виготовлятися металевими або з полімерних матеріалів, зварними, відштампованими або методом механічної обробки. Фіксуючі елементи на них 5 можуть виконуватися за допомогою керна, видавлюванням, накаткою або механічною обробкою. Заявлена конструкція прохідної втулки забезпечує надійну герметизацію країв фільтрувальних серветок на фільтрувальній плиті в зоні отвору Комп’ютерна верстка Н. Лисенко 67138 6 подачі суспензії, істотно спрощує для обслуговуючого персоналу заміну серветок і знайде широке застосування у різних виробництвах хімічної та суміжних з нею галузей промисловості. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
