Верстат для виготовлення гвинтових гофрованих заготовок

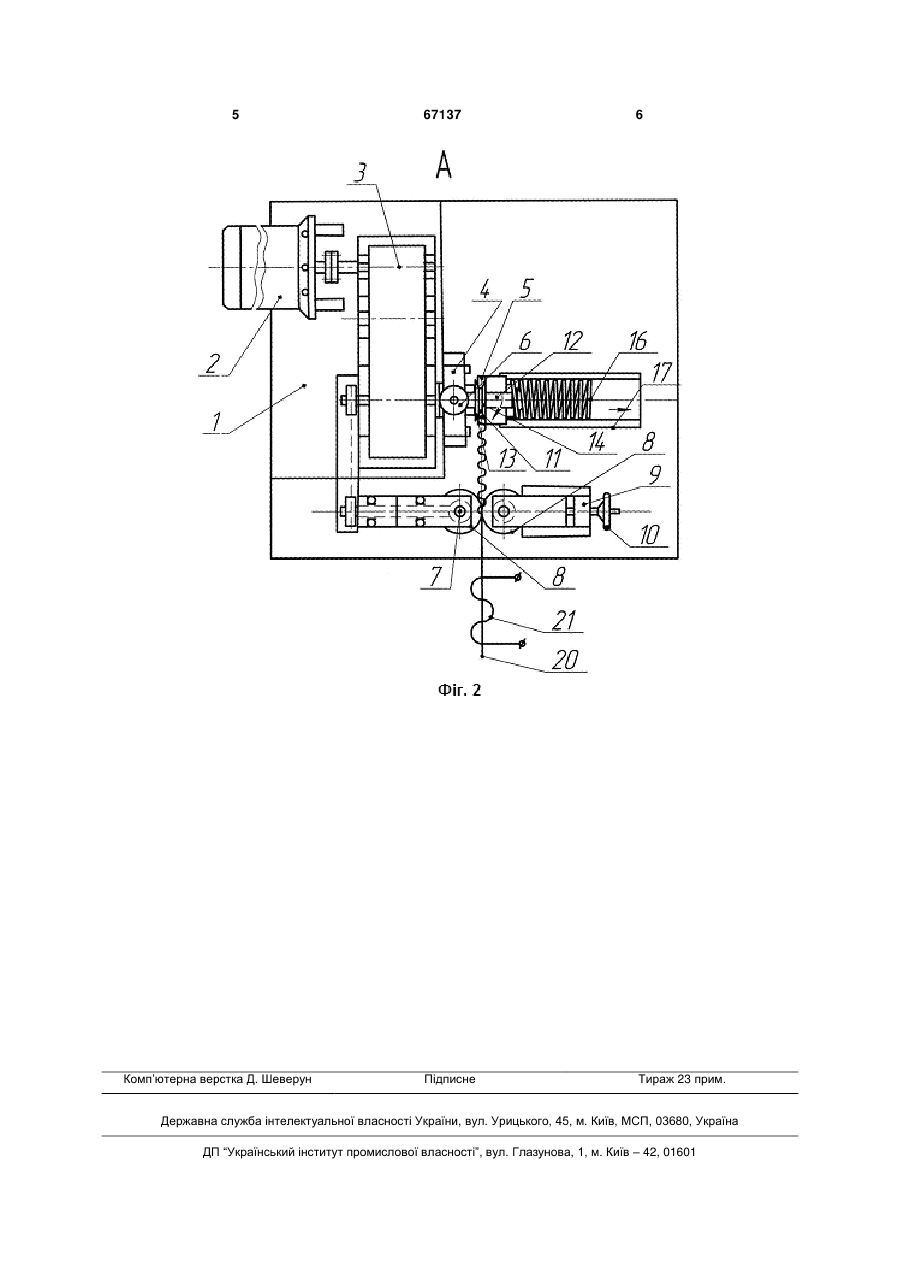

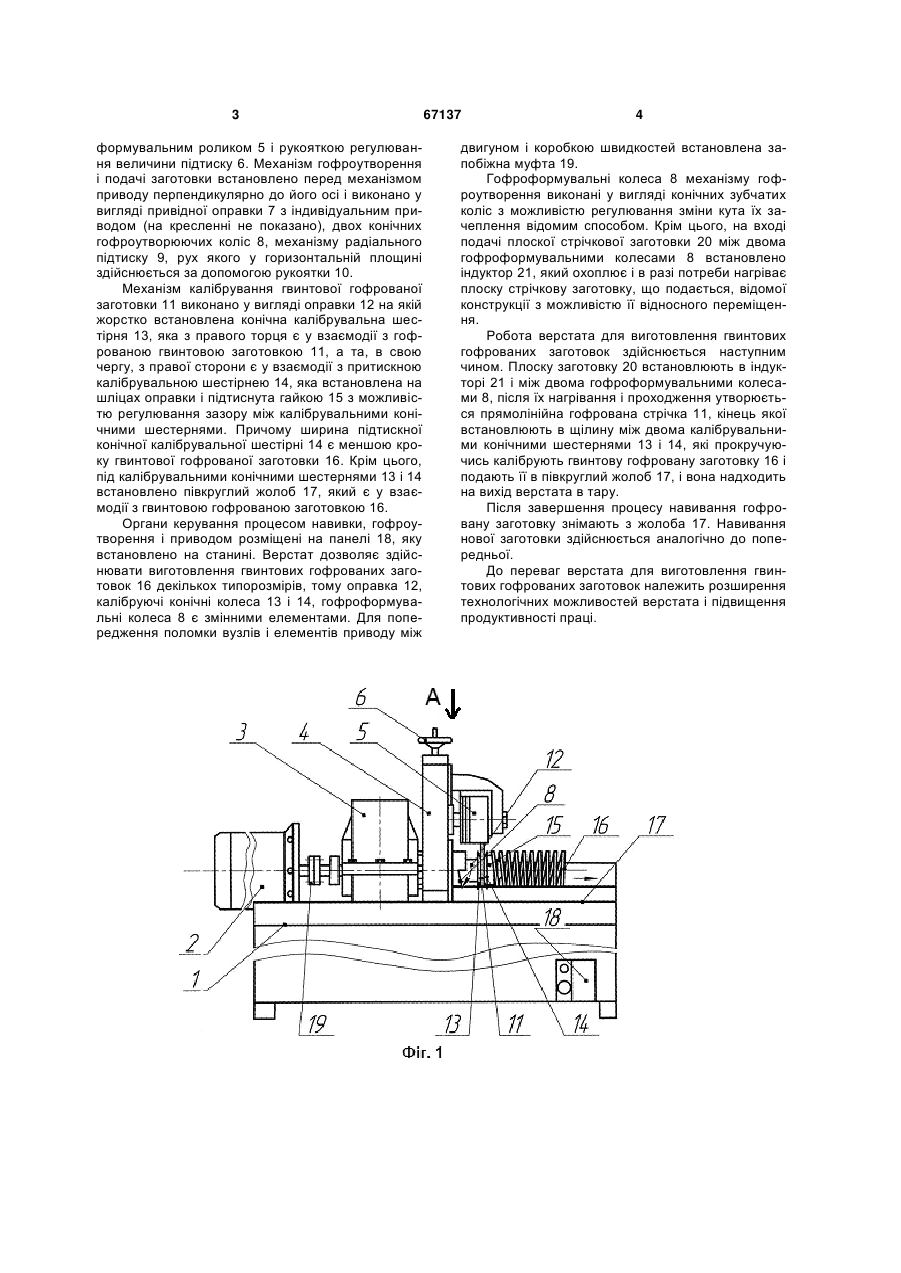

Верстат для виготовлення гвинтових гофрованих заготовок, що виконаний у вигляді станини, механізму гофроутворення, оправки, коробки швидкостей, механізмів приводу і подачі, механізму радіального підтиску, який відрізняється тим, що гофроформувальні колеса механізму гофроутворення виконані у вигляді конічних зубчатих коліс 3 формувальним роликом 5 і рукояткою регулювання величини підтиску 6. Механізм гофроутворення і подачі заготовки встановлено перед механізмом приводу перпендикулярно до його осі і виконано у вигляді привідної оправки 7 з індивідуальним приводом (на кресленні не показано), двох конічних гофроутворюючих коліс 8, механізму радіального підтиску 9, рух якого у горизонтальній площині здійснюється за допомогою рукоятки 10. Механізм калібрування гвинтової гофрованої заготовки 11 виконано у вигляді оправки 12 на якій жорстко встановлена конічна калібрувальна шестірня 13, яка з правого торця є у взаємодії з гофрованою гвинтовою заготовкою 11, а та, в свою чергу, з правої сторони є у взаємодії з притискною калібрувальною шестірнею 14, яка встановлена на шліцах оправки і підтиснута гайкою 15 з можливістю регулювання зазору між калібрувальними конічними шестернями. Причому ширина підтискної конічної калібрувальної шестірні 14 є меншою кроку гвинтової гофрованої заготовки 16. Крім цього, під калібрувальними конічними шестернями 13 і 14 встановлено півкруглий жолоб 17, який є у взаємодії з гвинтовою гофрованою заготовкою 16. Органи керування процесом навивки, гофроутворення і приводом розміщені на панелі 18, яку встановлено на станині. Верстат дозволяє здійснювати виготовлення гвинтових гофрованих заготовок 16 декількох типорозмірів, тому оправка 12, калібруючі конічні колеса 13 і 14, гофроформувальні колеса 8 є змінними елементами. Для попередження поломки вузлів і елементів приводу між 67137 4 двигуном і коробкою швидкостей встановлена запобіжна муфта 19. Гофроформувальні колеса 8 механізму гофроутворення виконані у вигляді конічних зубчатих коліс з можливістю регулювання зміни кута їх зачеплення відомим способом. Крім цього, на вході подачі плоскої стрічкової заготовки 20 між двома гофроформувальними колесами 8 встановлено індуктор 21, який охоплює і в разі потреби нагріває плоску стрічкову заготовку, що подається, відомої конструкції з можливістю її відносного переміщення. Робота верстата для виготовлення гвинтових гофрованих заготовок здійснюється наступним чином. Плоску заготовку 20 встановлюють в індукторі 21 і між двома гофроформувальними колесами 8, після їх нагрівання і проходження утворюється прямолінійна гофрована стрічка 11, кінець якої встановлюють в щілину між двома калібрувальними конічними шестернями 13 і 14, які прокручуючись калібрують гвинтову гофровану заготовку 16 і подають її в півкруглий жолоб 17, і вона надходить на вихід верстата в тару. Після завершення процесу навивання гофровану заготовку знімають з жолоба 17. Навивання нової заготовки здійснюється аналогічно до попередньої. До переваг верстата для виготовлення гвинтових гофрованих заготовок належить розширення технологічних можливостей верстата і підвищення продуктивності праці. 5 Комп’ютерна верстка Д. Шеверун 67137 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
