Втулка
Номер патенту: 61239
Опубліковано: 11.07.2011
Автори: Кривий Петро Дмитрович, Кривінський Петро Петрович, Луців Ігор Володимирович
Формула / Реферат
Втулка, в якій на боковій циліндричній поверхні посередині її висоти виконаний радіальний наскрізний отвір і поздовжня вісь внутрішньої циліндричної поверхні зміщена відносно поздовжньої осі зовнішньої циліндричної поверхні на величину ексцентриситету
, яка відрізняється тим, що радіальний наскрізний отвір на боковій циліндричній поверхні втулки по куту повороту розміщений так, що його вісь є спільною нормаллю до кіл, які утворені перерізом зовнішньої і внутрішньої циліндричних поверхонь втулки площиною, перпендикулярною до поздовжніх осей цих поверхонь, і в цій площині розміщена вісь радіального наскрізного отвору, і при цьому максимальна товщина стінки втулки рівна
, де
і
- відповідно діаметри зовнішньої і внутрішньої циліндричних поверхонь втулки, - ексцентриситет втулки.
Текст

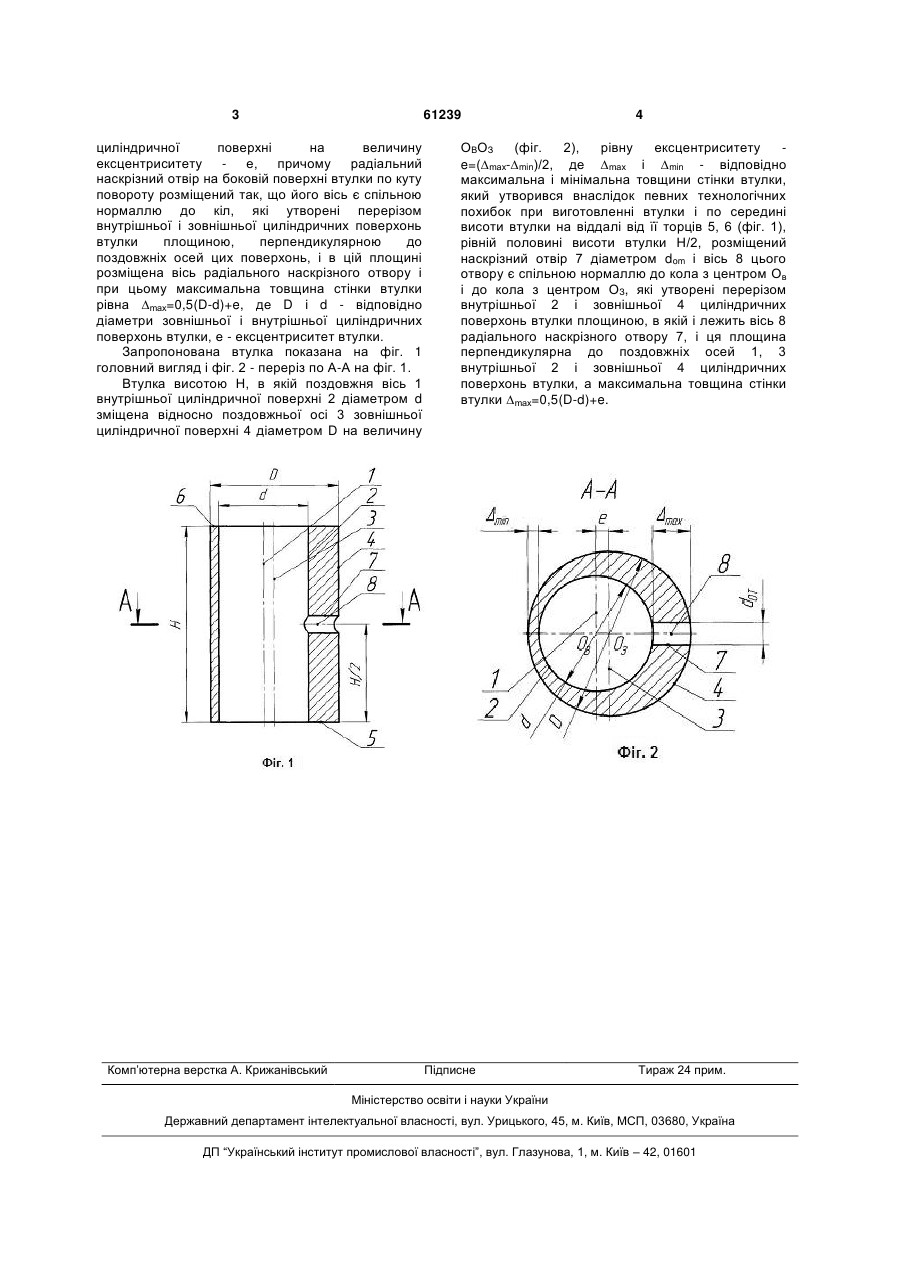

Втулка, в якій на боковій циліндричній поверхні посередині її висоти виконаний радіальний наскрізний отвір і поздовжня вісь внутрішньої циліндричної поверхні зміщена відносно поздовжньої осі зовнішньої циліндричної 3 61239 циліндричної поверхні на величину ексцентриситету - e, причому радіальний наскрізний отвір на боковій поверхні втулки по куту повороту розміщений так, що його вісь є спільною нормаллю до кіл, які утворені перерізом внутрішньої і зовнішньої циліндричних поверхонь втулки площиною, перпендикулярною до поздовжніх осей цих поверхонь, і в цій площині розміщена вісь радіального наскрізного отвору і при цьому максимальна товщина стінки втулки рівна mах=0,5(D-d)+e, де D і d - відповідно діаметри зовнішньої і внутрішньої циліндричних поверхонь втулки, e - ексцентриситет втулки. Запропонована втулка показана на фіг. 1 головний вигляд і фіг. 2 - переріз по А-А на фіг. 1. Втулка висотою Н, в якій поздовжня вісь 1 внутрішньої циліндричної поверхні 2 діаметром d зміщена відносно поздовжньої осі 3 зовнішньої циліндричної поверхні 4 діаметром D на величину Комп’ютерна верстка А. Крижанівський 4 ОВОЗ (фіг. 2), рівну ексцентриситету e=(mах-min)/2, де mах і min - відповідно максимальна і мінімальна товщини стінки втулки, який утворився внаслідок певних технологічних похибок при виготовленні втулки і по середині висоти втулки на віддалі від її торців 5, 6 (фіг. 1), рівній половині висоти втулки Н/2, розміщений наскрізний отвір 7 діаметром dom і вісь 8 цього отвору є спільною нормаллю до кола з центром Ов і до кола з центром ОЗ, які утворені перерізом внутрішньої 2 і зовнішньої 4 циліндричних поверхонь втулки площиною, в якій і лежить вісь 8 радіального наскрізного отвору 7, і ця площина перпендикулярна до поздовжніх осей 1, 3 внутрішньої 2 і зовнішньої 4 циліндричних поверхонь втулки, а максимальна товщина стінки втулки mах=0,5(D-d)+e. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSleeve
Автори англійськоюKryvyi Petro Dmytrovych, Lutsiv Ihor Volodymyrovych, Kryvinskyi Petro Petrovych
Назва патенту російськоюВтулка
Автори російськоюКривой Петр Дмитриевич, Луцив Игорь Владимирович, Кривинский Петр Петрович
МПК / Мітки
МПК: B21L 19/00
Мітки: втулка
