Стелаж з полицями

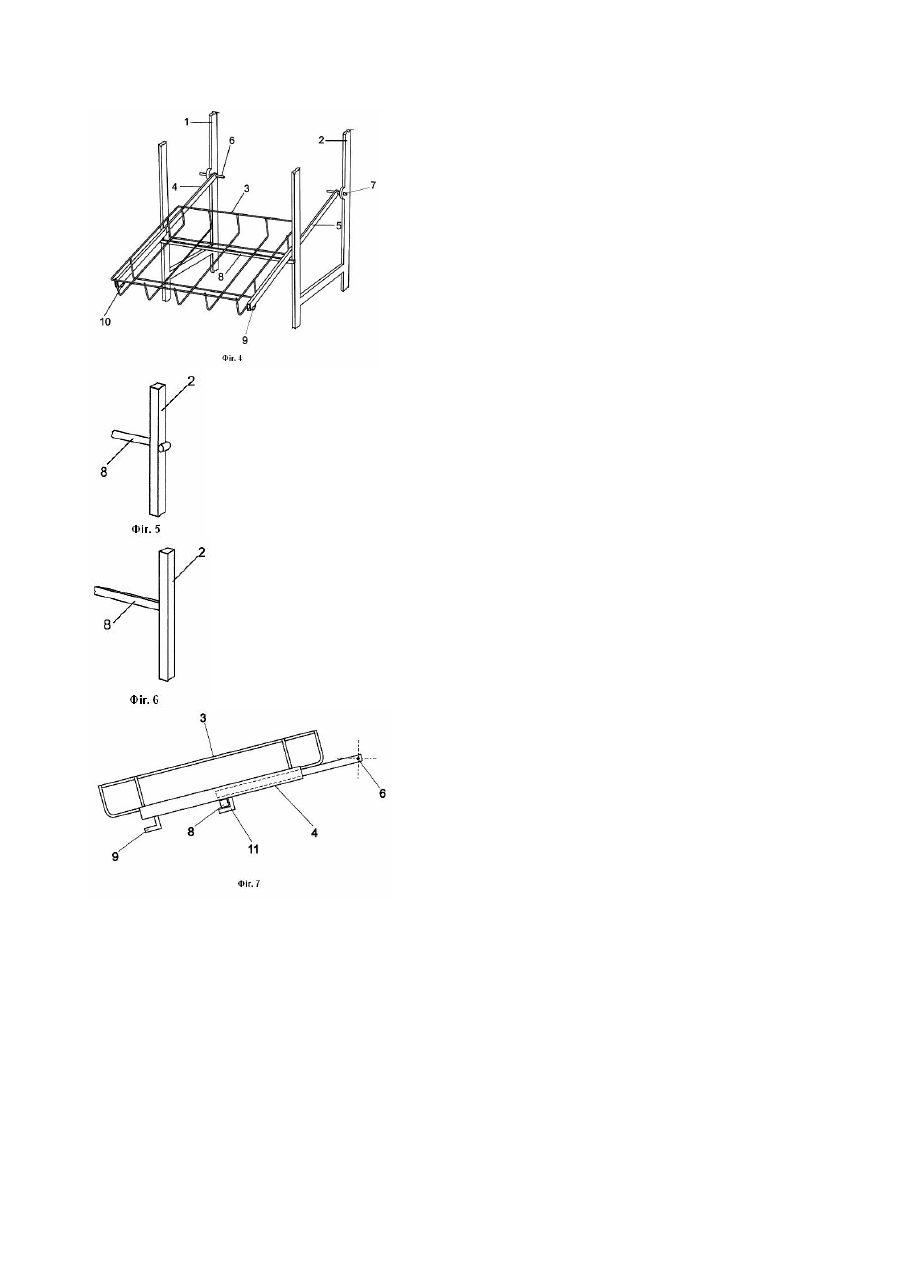

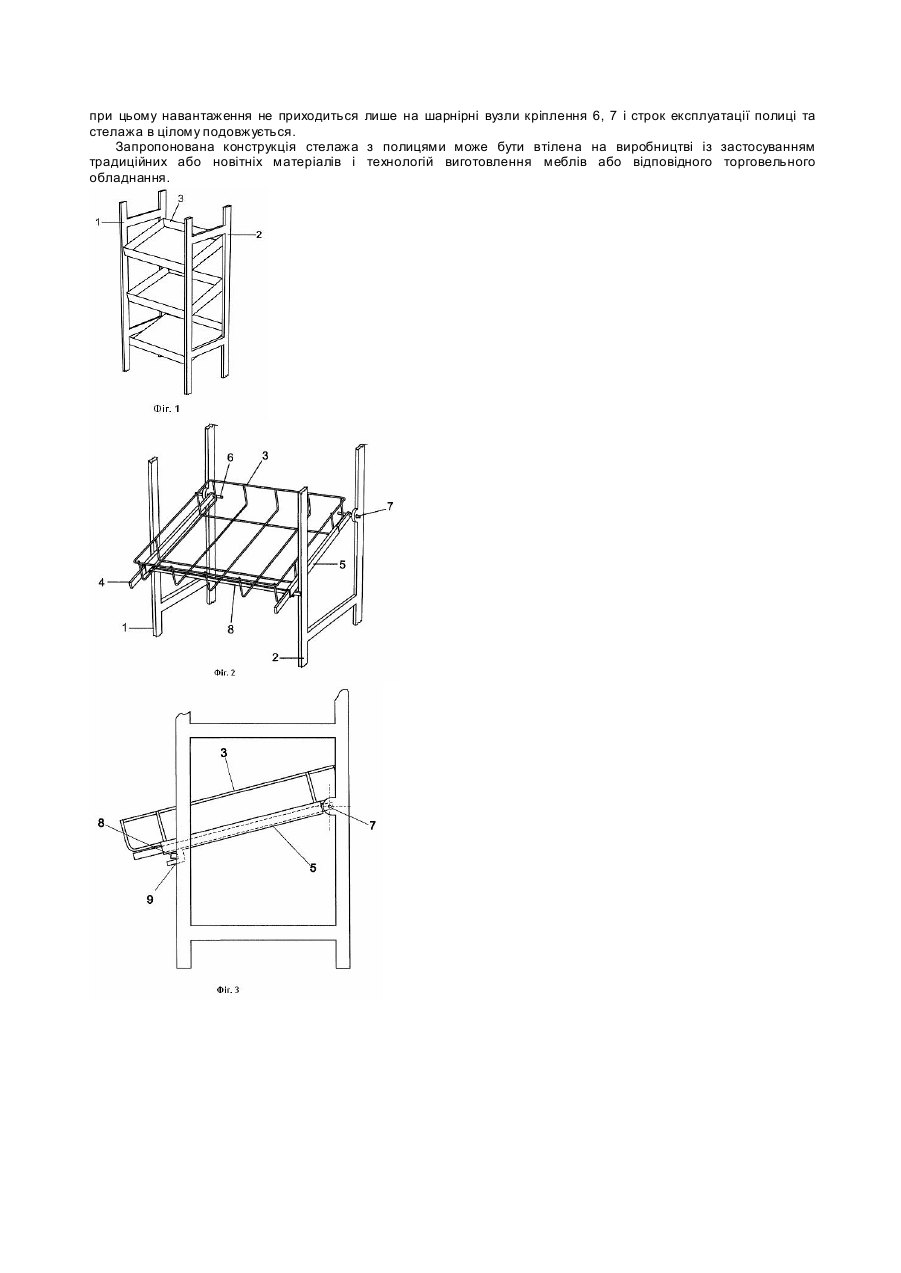

Винахід відноситься до торговельного обладнання і призначений для використання в торгівельних закладах, магазинах самообслуговування, демонстраційних залах в якості стелажа для розташування промислових товарів, товарів побуто вого призначення або продуктів харчування. Відомий стелаж, що утворюють бокові стійки, між якими закріплено полиці (Патент РФ №2122821, МКВ А47В57/04, публ. 10.12.98). Полиці розташовані під кутом до горизонталі таким чином, що товари мають змогу пересуватися під дією своєї ваги з верхньої частини полиці до її нижньої частини, яка є устаткована обмежувальним виступом. Полиці закріплено на бокових стійках за допомогою шарнірних вузлів кріплення, що забезпечують можливість регулювання кута нахилу полиці. Але шарнірні вузли кріплення, що розташовано безпосередньо на боковій частині полиці, не передбачають можливості пересування полиці відносно її повздовжньої осі, тобто не передбачають її пересування вперед-назад. Така конструкція викликає певні функціональні обмеження, зокрема, не дуже зручна для комплектації полиць товарами. Відомий стелаж з полицями, що закріплені на опорній конструкції та розташовані під кутом до горизонталі таким чином, що товари мають змогу пересуватися під дією своєї ваги з верхньої частини полиці до її нижньої частини (Заявка на винахід РФ №98119711, МКВ В65G1/08, публ. 20.08.2000). Полиці встановлені з можливістю пропорційного переміщення відносно опорної конструкції. Таке переміщення забезпечують спрямовуючі засоби у вигляді рейок ковзання. Однак в зазначеній конструкції стелажа полиці, що виготовлені висувними, мають складний механізм фіксації в різних положеннях відносно опорної конструкції. Така особливість зазначеної конструкції стелажа створює певні складності в процесі обслуговування стелажу робітниками торгівлі. В основу винаходу поставлено задачу створення стелажа з полицями простої та надійної конструкції, функціональні особливості якої забезпечують зручн у експлуатацію. Поставлена задача вирішується таким чином. Стелаж для торговельної мережі, що містить опорну конструкцію з боковими стійками та полиці, розташовані під кутом до горизонталі та встановлені з можливістю пропорційного переміщення, тобто пересування, впередназад відносно опорної конструкції на спрямовуючих засобах у вигляді рейок ковзання, які, згідно з винаходом, закріплено на опорній конструкції шарнірне, сама опорна конструкція устаткована засобом, що фіксує полиці, а полиця в нижній частині має стопорний засіб, відповідний до фіксатора. Далі, згідно з винаходом, доцільно, аби фіксатор полиці було виконано у вигляді горизонтально розташованого стержня, який закріплюється на бокових стійках опорної конструкції. Далі, згідно з винаходом, доцільно, аби фіксатор полиці було виконано у вигляді горизонтально розташованої планки, яку закріплено на бокових стійках опорної конструкції. Далі, згідно з винаходом, доцільно, аби стопорний засіб полиці було виконано у вигляді принаймні двох зачепів, що розташовано на різних рівнях полиці. Винахід пояснюється ілюстраціями: на фіг.1 представлено загальний вигляд стелажа; на фіг.2 представлено загальний вигляд полиці, що закріплено на стелажі; на фіг.3 представлено вигляд збоку полиці при її розташуванні в основному стані; на фіг.4 представлено вигляд збоку полиці у висунутому стані; на фіг.5 та фіг.6 представлено варіанти виконання фіксатора; на фіг.9 представлено варіант виконання полиці з стопорним засобом у вигляді двох зачепів. Як показано на фіг.1, стелаж містить опорну конструкцію, що складається з бокових стійок 1, 2, та полиці 3, розташовані під кутом до горизонталі. Як показано на фіг.2, полиця 3 являє собою дротяну конструкцію у вигляді лотка з передньою, задньою та боковими стінками. Бокові стінки полиці З устатковані рейками ковзання 4, 5, які в задній своїй частині закріплено на бокових стійках 1, 2 шарнірними вузлами кріплення 6, 7. Передня частина полиці 3 утримується за допомогою фіксатора 8, що закріплено на бокових стійках 1, 2. Як показано на фіг.3, полиця 3 уста ткована в своїй нижній частині стопорним засобом 9, що відповідає формі та місцю розташування фіксатора 8, за допомогою якого полиця 3 утримується в стелажі в своєму основному робочому положенні. Стопорний засіб 9 являє собою зачіп і розташовується в нижній частині полиці 3 таким чином, що він конструктивно не пов'язаний з рейкою ковзання 4, яка закріплена на боковій стійці 1 за допомогою шарнірного вузла кріплення 6. Як показано на фіг.4, полиця 3 у висун утому стані вільно спирається на фіксатор 8. Для висування зі стелажу, наприклад, у випадку завантаження товарами, полицю 3 піднімають за передній край, при цьому стопорний засіб 9 виходить із зачеплення з фіксатором 8. Свободу такого руху забезпечують шарнірні вузли кріплення 6, 7 до бокових стійок 1, 2 рейок ковзання 4, 5, які закріплені на бокових стінках полиці 3. Вивільнивши таким чином полицю 3 її висувають вперед на відстань, що обмежує довжина рейок ковзання 4, 5. Після цього полицю 3 спирають на фіксатор 8, який лише підтримує її, а утримається в стелажі в такому положенні полиця 3 за рахунок шарнірних вузлів кріплення б, 7 рейок ковзання 4, 5 до бокових стійок 1, 2. Для встановлення полиці 3 в основному положенні її знов піднімають та просувають назад на всю довжину рейок ковзання 4, 5. Далі стопорний засіб 9 приводять в стан зачеплення з фіксатором 8. Полку зафіксовано в стелажі в основному положенні. Як показано на фіг.5, згідно з винаходом фіксатор 8 може бути виконаний, наприклад, у вигляді стержня. Таке виконання фіксатора утворює легку конструкцію і є доцільним в разі невеликої площі, зокрема, глибини полиці. В разі використання запропонованого згідно з винаходом стелажа для використання із великим по масі завантаженням полиць, доцільно, аби фіксатор виконував функцію підтримувача полиці. Як показано на фіг.6, згідно з винаходом фіксатор 8 може бути виконаний у вигляді укріпленої планки. Такий конструктивний елемент не дає можливості полиці провисати в разі великого навантаження. Як показано на фіг.7, згідно з винаходом стопорний засіб 9 може складатися, наприклад, з двох елементів. Елементи стопорного засобу 9 розташовуються на нижній частині полиці один за одним на двох рівнях та забезпечують фіксацію полиці 3 в стелажі не тільки в основному положенні, але і в додатковому положенні, коли полиця висувається зі стелажу не на всю відстань, що дозволяє довжина рейок ковзання 4, 5, а лише частково. Такий варіант стопорного засобу 9 є раціональним в разі використання полиці для розташування важких товарів, при цьому навантаження не приходиться лише на шарнірні вузли кріплення 6, 7 і строк експлуатації полиці та стелажа в цілому подовжується. Запропонована конструкція стелажа з полицями може бути втілена на виробництві із застосуванням традиційних або новітніх матеріалів і технологій виготовлення меблів або відповідного торговельного обладнання.
