Бортова закраїна обода з 15 0 посадочними полицями

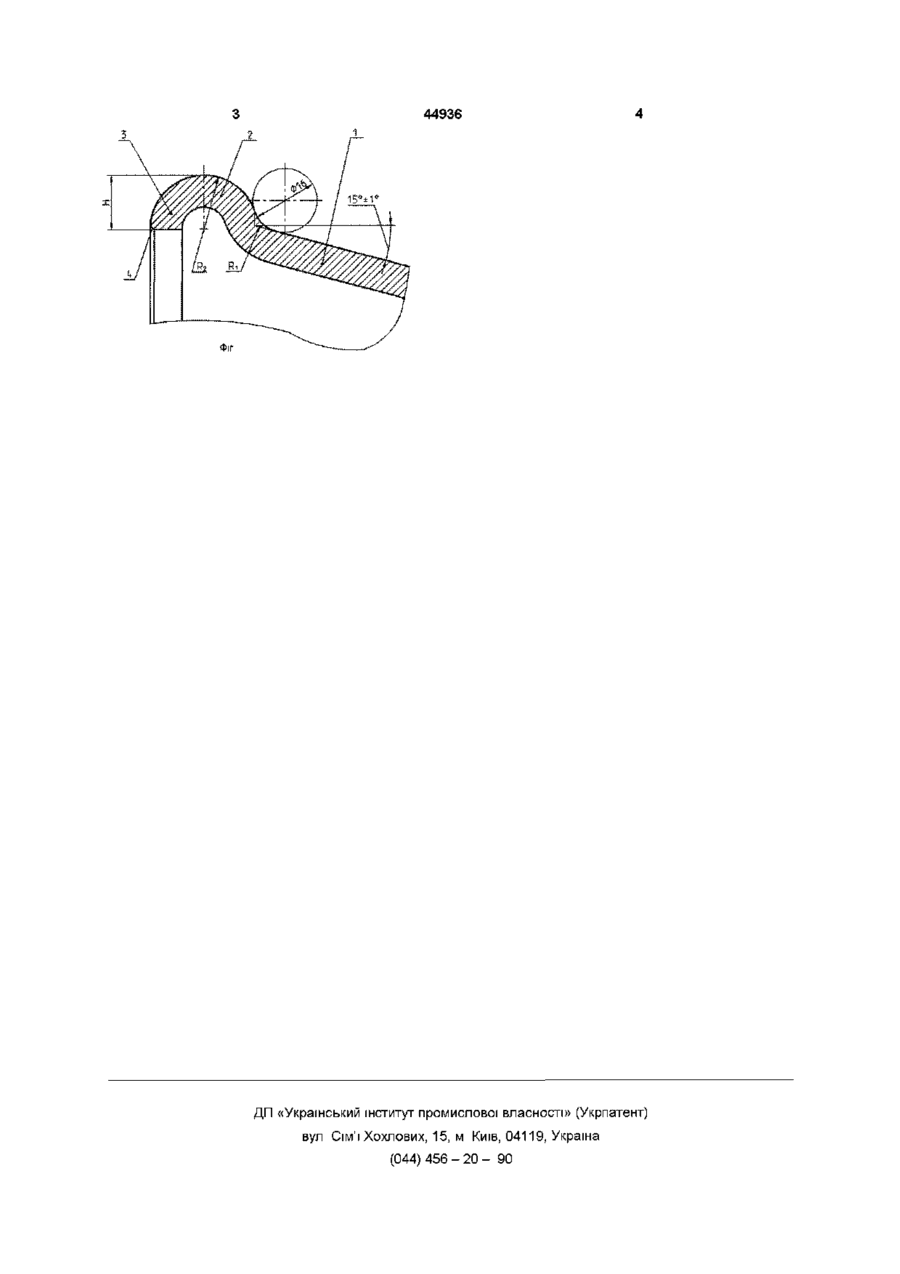

Бортова закраїна обода колеса з 15° посадочними полицями, яка включає в себе заокруглену по радіусу ділянку в зоні переходу посадочної полиці в бортову закраїну, яка відрізняється тим, що кінцева частина бортової закраїни виконана заокругленою по радіусу із зняттям фаски Винахід належить до галузі автомобілебудування, зокрема, до конструкції ободів колес транспортних засобів з пневматичними безкамерними шинами Найближчою по технічній суті до об'єкта, який заявляємо, є бортова закраїна обода колеса с 15° посадочними полицями (ETRTO Standards manual 2000, R15 Європейська технічна організація по шинам та ободам, керівництво по стандартам, 2000, crop R15) Відома бортова закраїна включає в себе заокруглену по радіусу дільницю в зоні прилягання борта до шини, і кінцеву частину, виконану у вигляді конічної поверхні Виконання кінцевої частини бортової закраїни у вигляді конусної поверхні знижує маневрування шиномонтажного інструменту та не виключає пошкодження герметизуючого шару безкамерної шини при шиномонтажі Крім того, відома бортова закраїна менш технологічна в виготовленні в частині забезпечення стабільності 11 розмірів (стосується ширини бортової закраїни) і зручності обробки, менш жорстка В основу винаходу покладено завдання змінений конструкції бортової закраїни обода колеса з 15° посадочними полицями шляхом виконання кінцевої частини бортової закраїни заокругленою по радіусу із зняттям фаски і забезпечення поліпшення умов шиномонтажу, підвищення жорсткості закраїни і технологічності її виготовлення Суть передбачаємого винаходу ілюструється кресленням, де представлений профіль бортової закраїни обода колеса з 15° посадочними полицями п 1 - посадочна полиця обода, п 2 - бортова закраїна, п 3 - кінцева частина бортової закраїни, п 4 - фаска на кінцевій частині бортової закраїни Посадочна полиця 1 обода колеса сполучається по радіусу R1 з бортовою закраїною 2 обода, виконаною заокругленою радіусом R2 по всій її поверхні, включаючи кінцеву частину, і висотою Н З метою зниження ризику пошкодження безкамерної шини при шиномонтажі, кінцева частина бортової закраїни 2 виконана з фаскою З При здійсненні шиномонтажу заокруглена кінцева частина бортової закраїни 2 по радіусу R2 забезпечує зручність монтажу за рахунок підвищення маневрування шиномонтажного інструменту В теперішній час на Кременчуцькому колісному заводі освоєне випуск ободів коліс з пропонованою бортовою закраїною обода колеса з 15 посадочними полицями, які показали себе більш технологічними в виготовленні в порівнянні з раніш відомою (ETRTO, Standards manual 2000, R15 Європейська технічна організація по шинам та ободам, керівництво по стандартам, 2000, стор R15) в частині забезпечення стабільності розмірів бортової закраїни і зручності и обробки О (О со 44936 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
