Модульний стелаж збірного типу з сейсмостійким фіксувальним засобом, зокрема для акумуляторних батарей і подібних об’єктів

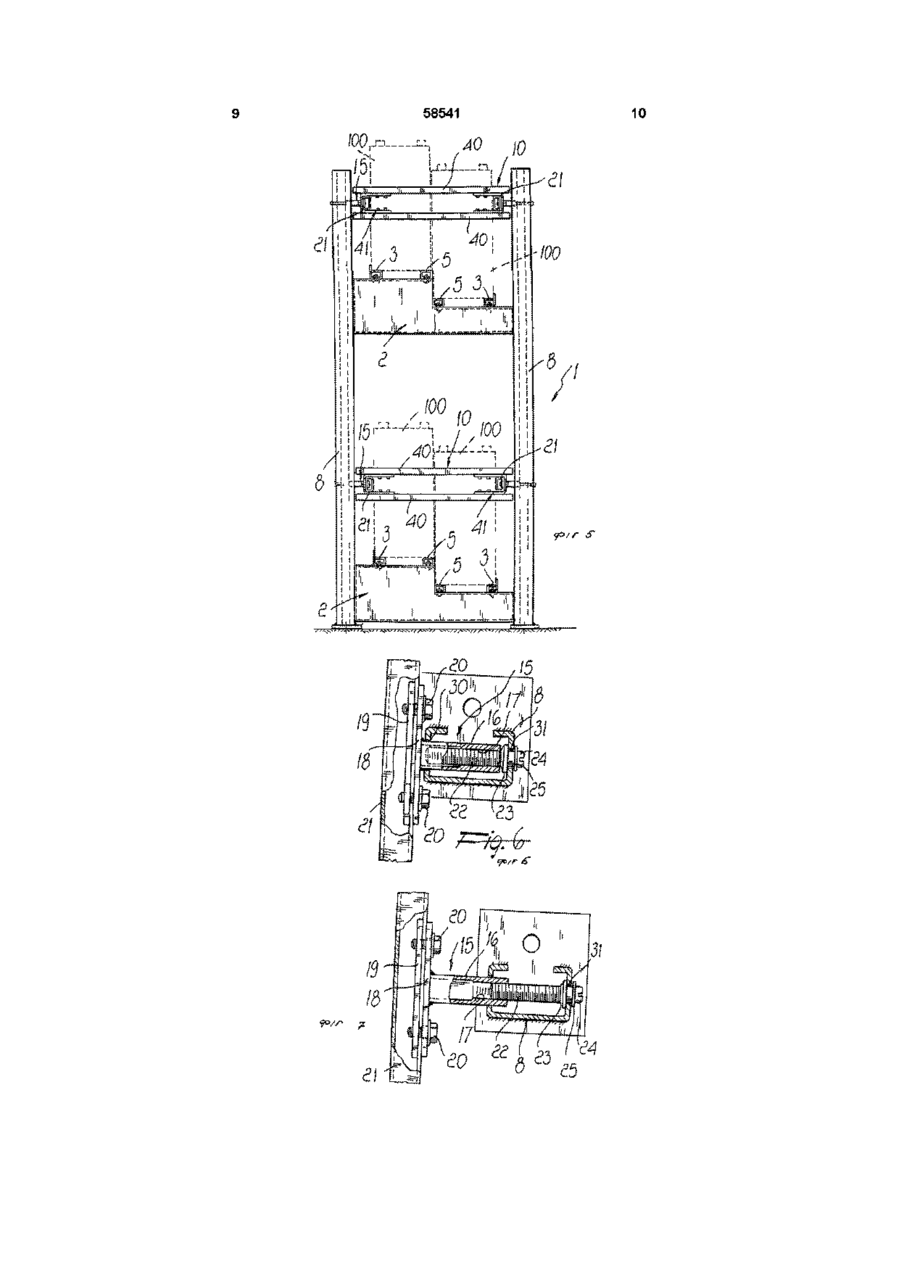

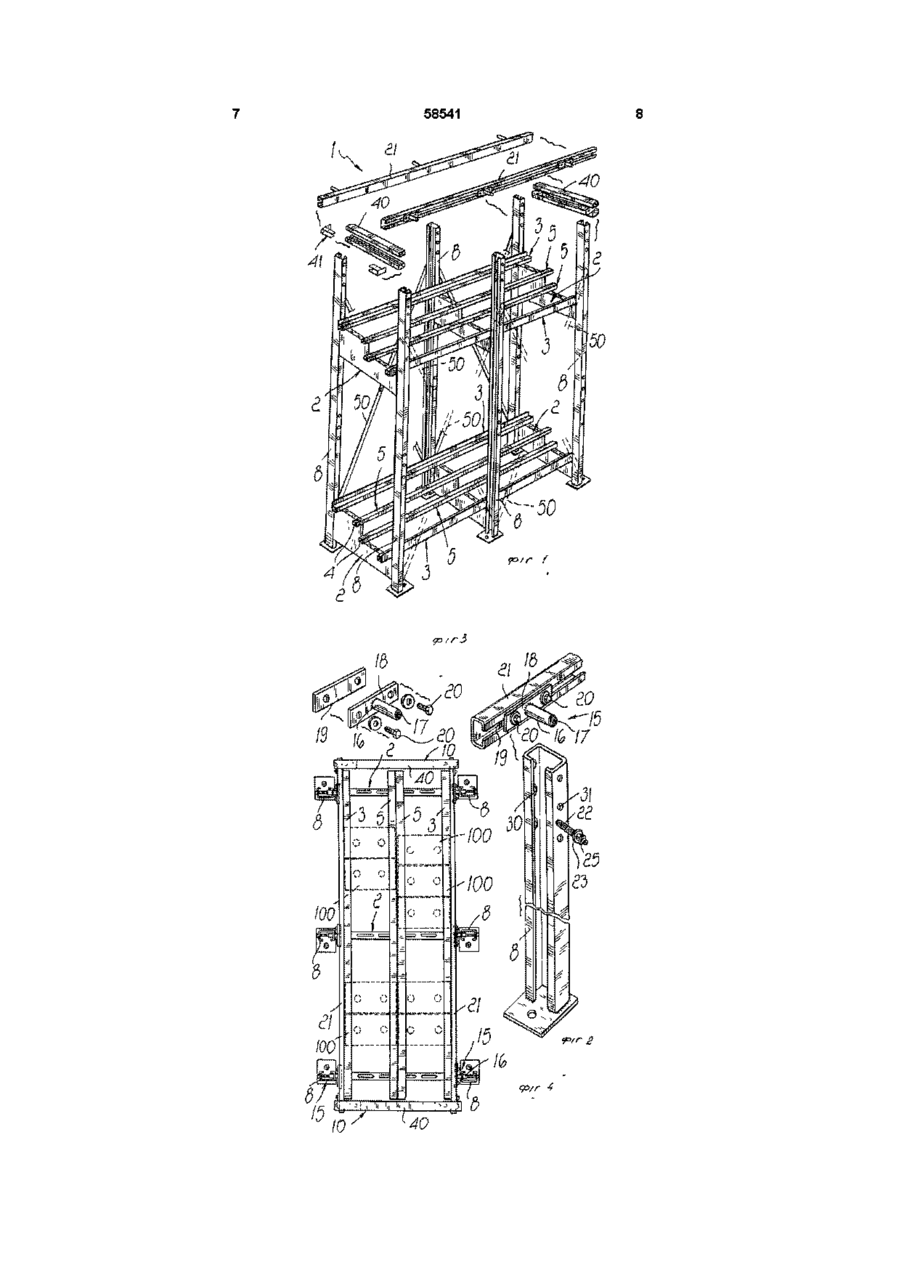

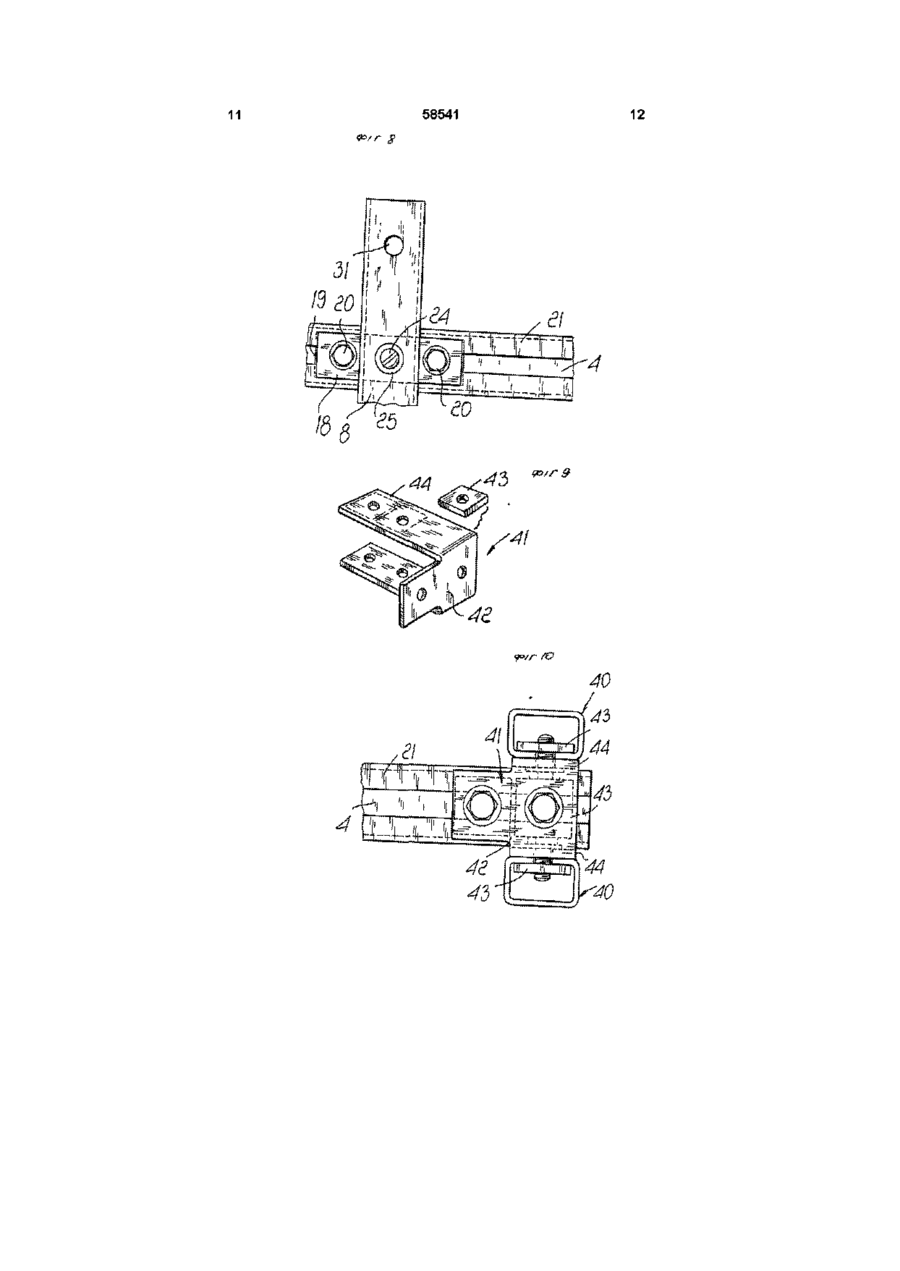

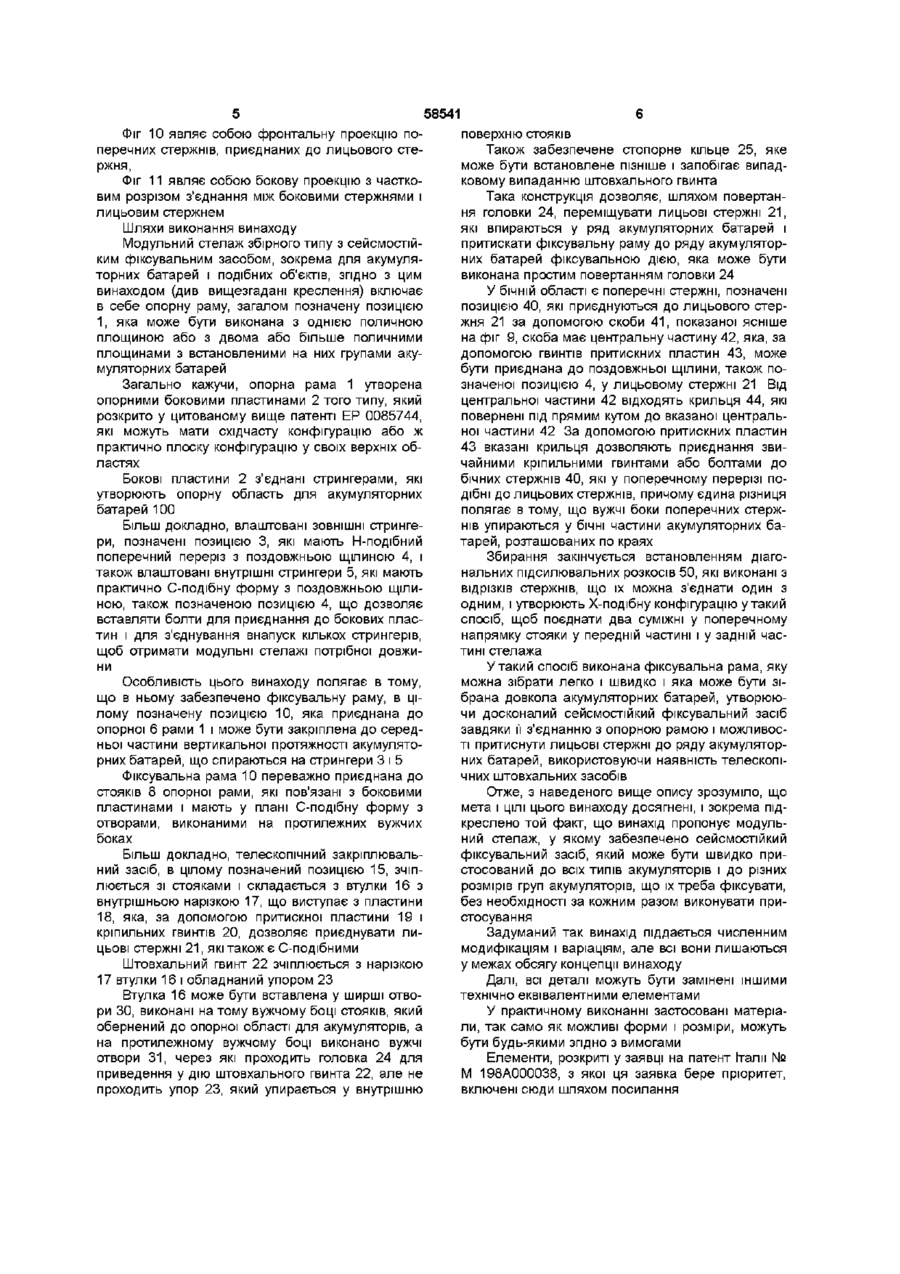

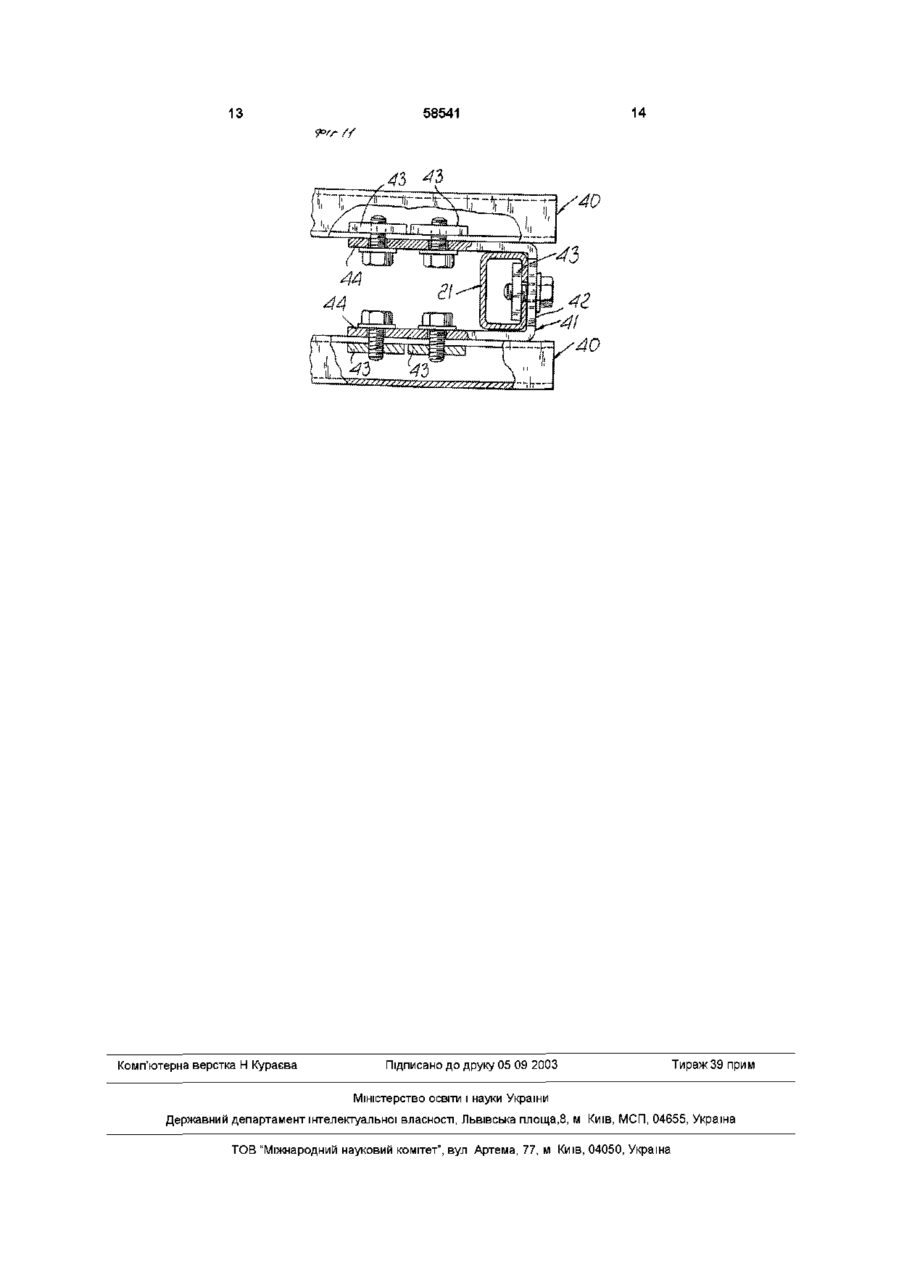

1 Модульний стелаж збірного типу з сейсмостійким фіксувальним засобом, зокрема для акумуляторних батарей і подібних об'єктів, який включає в себе опорну раму, обладнану опорними боковими пластинами, з'єднаними стрингерами, які утворюють область для спирання акумуляторних батарей і подібних об'єктів, який відрізняється тим, що включає в себе фіксувальну раму, яка підтримується вказаною опорною рамою і може бути закріплена до середньої частини вертикальної протяжності вказаних акумуляторних батарей, які спираються на вказані стрингери 2 Модульний стелаж згідно з п 1, який відрізняється тим, що вказана фіксувальна рама жорстко зв'язана зі стояками, які утворюють вказану опорну раму і можуть бути жорстко закріплені до вказаних опорних бокових пластин 3 Модульний стелаж згідно з п 1, який відрізняється тим, що вказана фіксувальна рама включає в себе лицьові стержні, які можуть бути закріплені до вказаних акумуляторних батарей, і поперечні стержні, які з'єднують передній лицьовий стержень і задній лицьовий стержень і можуть бути розташовані у поперечному напрямку поблизу боків групи вказаних акумуляторних батарей 4 Модульний стелаж згідно з п 3, який відрізняється тим, що включає в себе телескопічний кріпильний засіб для поступального переміщення вказаних лицьових стержнів 5 Модульний стелаж згідно з п 4, який відрізняється тим, що вказаний телескопічний кріпильний засіб включає в себе втулку з внутрішньою нарізкою, яка зв'язана з пластиною, що має можливість приєднання, за допомогою притискної пластини і кріпильних гвинтів, до вказаних лицьових стержнів, які мають С-подібний поперечний переріз з поздовжньою щілиною, а також включає в себе штовхальний гвинт, який зчіплюється зі вказаною нарізкою вказаної втулки і діє на вказані стояки своїм упором 6 Модульний стелаж згідно з п 5, який відрізняється тим, що вказані стояки мають Сподібний поперечний переріз і утворюють на вужчому боці, оберненому до вказаних акумуляторних батарей, ширші отвори для ковзного проходу вказаної втулки, а вужчі отвори виконані на протилежних вужчих боках для проходу привідної головки для приведення у дію вказаного штовхального гвинта, який обладнаний упором, що діє на вказані стояки 7 Модульний стелаж згідно з п 6, який відрізняється тим, що включає в себе стопорне кільце, яке має можливість приєднання до вказаної привідної головки, щоб запобігти випадковому випаданню вказаного штовхального гвинта зі стояка 8 Модульний стелаж згідно з п 3, який відрізняється тим, що включає в себе скоби, які зв'язані зі вказаними лицьовими стержнями, щоб приєднувати вказані поперечні стержні 9 Модульний стелаж згідно з п 8, який відрізняється тим, що вказані скоби мають центральну частину для закріплення до поздовжньої щілини ВІДПОВІДНОГО лицьового стержня, крильцята, що відходять від вказаної центральної частини під прямим кутом до неї і мають можливість приєднання до вказаних поперечних стержнів за допомогою притискних пластин і кріпильних гвинтів 10 Модульний стелаж згідно з п 3, який відрізняється тим, що вказані поперечні стержні мають Сподібний поперечний переріз з поздовжньою щілиною, вказані поперечні стержні діють на торцеві боки рядів акумуляторних батарей на вужчому краї, а пара взаємно протилежних поперечних стержнів діє на кожний бік вказаного ряду акумуляторних батарей О ю 00 ю 58541 Галузь техніки, до якої відноситься винахід Цей винахід відноситься до модульного стелажа збірного типу з сейсмостійким фіксувальним засобом, зокрема для акумуляторних батарей і подібних об'єктів Рівень техніки та характеристика аналогів У всіх галузях промисловості, де використовуються великі КІЛЬКОСТІ акумуляторних батарей, гостро відчувається проблема, пов'язана з забезпеченням опорних стелажів, що, додатково до МІЦНОСТІ і безпеки, були б прості у виготовленні ВІДОМІ рішення звичайно потребують великого часу на виконання і не відрізняються доброю гнучкістю, яка дозволила б модифікувати вказані стелажі згідно з різними вимогами застосування Європейський патент ЕР 0085744, який слід вважати включеним у цю заявку шляхом посилання, вирішує цю проблему шляхом забезпечення модульних стелажів збірного типу, які включають в себе опорні бокові пластини, виконані у вигляді коробчастого корпуса, який обладнано наскрізними отворами на верхніх кромках, що влаштовані практично під прямим кутом до площини розташування бокових пластин Болти зчіплюються з цими наскрізними отворами для приєднання стрингерів, які мають практично багатокутний поперечний переріз і обладнані поздовжніми щілинами, які забезпечують сполучення з болтами у будь-якому пункті їхньої поздовжньої протяжності запропонувати систему, яку можна використовувати з більшістю наявних зараз на ринку акумуляторних батарей і яка може бути одержана як комплект, придатний для негайного застосування користувачем Інша ціль цього винаходу полягає в тому, щоб запропонувати модульний стелаж, у якому сейсмостійкий фіксувальний засіб може бути одержаний з частин практично того ж типу, який використано для виконання вказаного стелажа Інша ціль цього винаходу полягає в тому, щоб запропонувати модульний стелаж, який, завдяки його особливим конструкційним характеристикам, спроможний дати найбільші гарантії щодо надійності і безпеки у користуванні і є також конкурентоспроможним з лопстичної і економічної точок зору Стелаж цього типу чудово вирішує проблему утримання на ньому акумуляторних батарей у всіх нормальних умовах установлення, але, як виявилося, піддається вдосконаленням, особливо що стосується додаткового антисейсмічного захисту, який мусить бути застосований, якщо стелажі мають бути встановлені у місцях з великою ймовірністю землетрусів Сейсмостійкі фіксувальні засоби, що їх зараз використовують на всіх модульних стелажах, не були сконструйовані так, щоб забезпечити легке та швидке застосування в усіх робочих обставинах, ВІДПОВІДНО навіть зараз сейсмостійкі засоби на практиці доводиться конструювати і виготовляти для кожного окремого випадку згідно з методами, які вважаються сучасними Розкриття суті винаходу Метою цього винаходу є усунути згадані вище недоліки, запропонувавши модульний стелаж збірного типу з сейсмостійким фіксувальним засобом, зокрема для акумуляторних батарей і подібних об'єктів, який може бути легко з встановлений у всіх робочих умовах без потреби виконувати пристосування на МІСЦІ установлення У межах вищезгаданої мети особлива ціль цього винаходу полягає в тому, щоб запропонувати модульний стелаж, у якому наявний сейсмостійкий фіксувальний засіб, який може бути легко і швидко встановлений і пристосований до різних типів акумуляторів, завдяки чому зникає потреба кожного разу вдаватися до особливого конструювання і виготовлення Інша ціль цього винаходу полягає в тому, щоб Подальші особливості і переваги цього винаходу стануть ясними з наступного докладного опису найкращого, але не виключного варіанта втілення модульного стелажа збірного типу з сейсмостійким фіксувальним засобом, зокрема для акумуляторних батарей і подібних об'єктів, проілюстрованого, лише як необмежувальний приклад, на супровідних кресленнях, у яких Стислий опис креслень Фіг 1 являє собою схематичне перспективне зображення варіанта втілення модульного стелажа з сейсмостійким фіксувальним засобом згідно з цим винаходом, показаного у розібраному вигляді, Фіг 2 являє собою перспективне зображення телескопічного засобу для закріплення сейсмостійкого засобу, Фіг 3 ЯВЛЯЄ собою схематичне перспективне зображення втулки та притискної пластини телескопічного закріплювального засобу, Фіг 4 являє собою зображення у плані (вид згори) модульного стелажа, Фіг 5 являє собою бокову проекцію модульного стелажа згідно з цим винаходом, Фіг 6 являє собою частково розрізане зображення у плані (вид згори) телескопічного закріплювального засобу у відведеній позиції, Фіг 7 являє собою частково розрізане зображення у плані (вид згори) телескопічного закріплювального засобу у висунутій позиції, Фіг 8 являє собою фронтальну проекцію телескопічного закріплювального засобу, Фіг 9 являє собою перспективне зображення скоби для приєднання поперечних стержнів, Ця мета, ці ЦІЛІ та ІНШІ ЦІЛІ, ЯКІ стануть ясними далі, досягаються модульним стелажем збірного типу з сейсмостійким фіксувальним засобом, зокрема для акумуляторних батарей і подібних об'єктів, який включає в себе опорну раму, обладнану опорними боковими пластинами, з'єднаними стрингерами, які утворюють область для спирання акумуляторних батарей і подібних об'єктів, який відрізняється тим, що включає в себе фіксувальну раму, яка підтримується вказаною опорною рамою і може бути закріплена до середньої частини вертикальної протяжності вказаних акумуляторних батарей, які спираються на вказані стрингери 58541 Фіг 10 являє собою фронтальну проекцію поперечних стержнів, приєднаних до лицьового стержня, Фіг 11 являє собою бокову проекцію з частковим розрізом з'єднання між боковими стержнями і лицьовим стержнем Шляхи виконання винаходу Модульний стелаж збірного типу з сейсмостійким фіксувальним засобом, зокрема для акумуляторних батарей і подібних об'єктів, згідно з цим винаходом (див вищезгадані креслення) включає в себе опорну раму, загалом позначену позицією 1, яка може бути виконана з однією поличною площиною або з двома або більше поличними площинами з встановленими на них групами акумуляторних батарей Загально кажучи, опорна рама 1 утворена опорними боковими пластинами 2 того типу, який розкрито у цитованому вище патенті ЕР 0085744, які можуть мати східчасту конфігурацію або ж практично плоску конфігурацію у своїх верхніх областях Бокові пластини 2 з'єднані стрингерами, які утворюють опорну область для акумуляторних батарей 100 Більш докладно, влаштовані ЗОВНІШНІ стрингери, позначені позицією 3, які мають Н-подібний поперечний переріз з поздовжньою щілиною 4, і також влаштовані внутрішні стрингери 5, які мають практично С-подібну форму з поздовжньою щілиною, також позначеною позицією 4, що дозволяє вставляти болти для приєднання до бокових пластин і для з'єднування внапуск кількох стрингерів, щоб отримати модульні стелажі потрібної довжини Особливість цього винаходу полягає в тому, що в ньому забезпечено фіксувальну раму, в цілому позначену позицією 10, яка приєднана до опорної 6 рами 1 і може бути закріплена до середньої частини вертикальної протяжності акумуляторних батарей, що спираються на стрингери 3 і 5 Фіксувальна рама 10 переважно приєднана до стояків 8 опорної рами, які пов'язані з боковими пластинами і мають у плані С-подібну форму з отворами, виконаними на протилежних вужчих боках Більш докладно, телескопічний закріплювальний засіб, в цілому позначений позицією 15, зчіплюється зі стояками і складається з втулки 16 з внутрішньою нарізкою 17, що виступає з пластини 18, яка, за допомогою притискної пластини 19 і кріпильних гвинтів 20, дозволяє приєднувати лицьові стержні 21, які також є С-подібними Штовхальний гвинт 22 зчіплюється з нарізкою 17 втулки 16 і обладнаний упором 23 Втулка 16 може бути вставлена у ширші отвори ЗО, виконані на тому вужчому боці стояків, який обернений до опорної області для акумуляторів, а на протилежному вужчому боці виконано вужчі отвори 31, через які проходить головка 24 для приведення у дію штовхального гвинта 22, але не проходить упор 23, який упирається у внутрішню поверхню стояків Також забезпечене стопорне кільце 25, яке може бути встановлене пізніше і запобігає випадковому випаданню штовхального гвинта Така конструкція дозволяє, шляхом повертання головки 24, переміщувати лицьові стержні 21, які впираються у ряд акумуляторних батарей і притискати фіксувальну раму до ряду акумуляторних батарей фіксувальною дією, яка може бути виконана простим повертанням головки 24 У бічній області є поперечні стержні, позначені позицією 40, які приєднуються до лицьового стержня 21 за допомогою скоби 41, показаної ясніше на фіг 9, скоба має центральну частину 42, яка, за допомогою гвинтів притискних пластин 43, може бути приєднана до поздовжньої щілини, також позначеної позицією 4, у лицьовому стержні 21 Від центральної частини 42 відходять крильця 44, які повернені під прямим кутом до вказаної центральної частини 42 За допомогою притискних пластин 43 вказані крильця дозволяють приєднання звичайними кріпильними гвинтами або болтами до бічних стержнів 40, які у поперечному перерізі подібні до лицьових стержнів, причому єдина різниця полягає в тому, що вужчі боки поперечних стержнів упираються у бічні частини акумуляторних батарей, розташованих по краях Збирання закінчується встановленням діагональних підсилювальних розкосів 50, які виконані з відрізків стержнів, що їх можна з'єднати один з одним, і утворюють Х-подібну конфігурацію у такий спосіб, щоб поєднати два суміжні у поперечному напрямку стояки у передній частині і у задній частині стелажа У такий спосіб виконана фіксувальна рама, яку можна зібрати легко і швидко і яка може бути зібрана довкола акумуляторних батарей, утворюючи досконалий сейсмостійкий фіксувальний засіб завдяки її з'єднанню з опорною рамою і можливості притиснути лицьові стержні до ряду акумуляторних батарей, використовуючи наявність телескопічних штовхальних засобів Отже, з наведеного вище опису зрозуміло, що мета і ЦІЛІ цього винаходу досягнені, і зокрема підкреслено той факт, що винахід пропонує модульний стелаж, у якому забезпечено сейсмостійкий фіксувальний засіб, який може бути швидко пристосований до всіх типів акумуляторів і до різних розмірів груп акумуляторів, що їх треба фіксувати, без необхідності за кожним разом виконувати пристосування Задуманий так винахід піддається численним модифікаціям і варіаціям, але всі вони лишаються у межах обсягу концепції винаходу Далі, всі деталі можуть бути замінені іншими технічно еквівалентними елементами У практичному виконанні застосовані матеріали, так само як можливі форми і розміри, можуть бути будь-якими згідно з вимогами Елементи, розкриті у заявці на патент Італії № М 198А000038, з якої ця заявка бере пріоритет, включені сюди шляхом посилання 58541 ir f
