Навісний стелаж

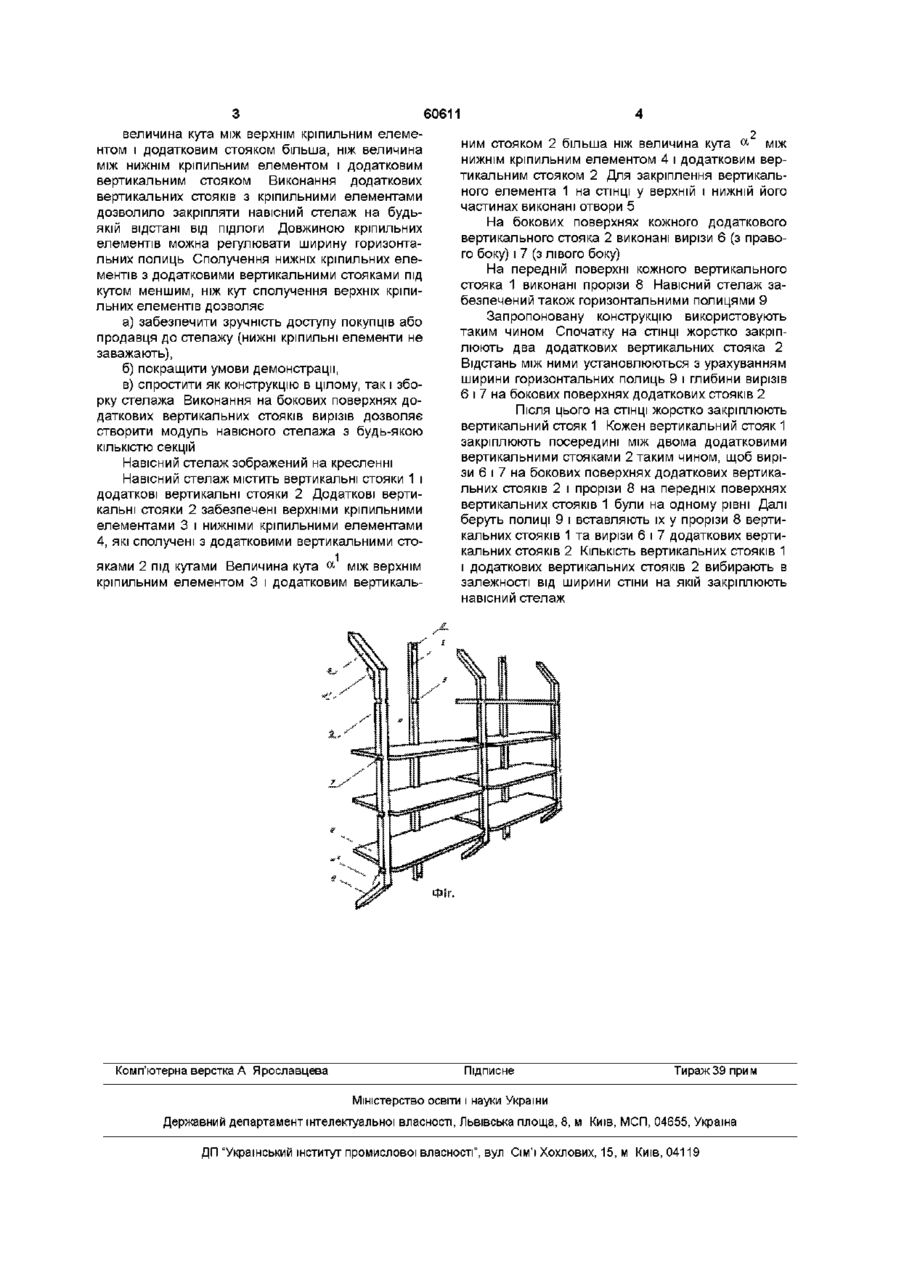

Навісний стелаж, що містить вертикальні стояки з прорізами і горизонтальні полиці, який відрізняється тим, що він забезпечений додатковими вертикальними стояками, кожен з яких має верхній і нижній кріпильні елементи, сполучені з додатковим вертикальним стояком під кутом, при цьому величина кута між верхнім кріпильним елементом і додатковим вертикальним стояком більша, ніж величина кута між нижнім кріпильним елементом і додатковим вертикальним стояком, а на бокових поверхнях додаткових вертикальних елементів виконані вирізи для полиць Винахід відноситься до легкої промисловості, зокрема до конструкції навісного стелажа, який призначений для демонстрації та зберігання будьякого штучного товару (пляшки, коробки, пачки, флакони тощо) Найближчим з відомих заявнику є розбірний стелаж (див авторське свідоцтво СРСР №1623600, А 47 В 47/02,1991 рік) Відомий розбірний стелаж містить стояки, які виконані з Собразного профілю і які мають прорізи на бокових поверхнях і Т-образні вікна на передній поверхні стояка До складу розбірного стелажа включені також поперечні перекладки, які також можуть бути виконані з С-образного профілю Кожна перекладка на обох кінцях має С-образну скобу, жорстко сполучену з нею однією із своїх поперечних полок На перекладки установлюються коритообразні полки, які мають в стінах вирізи для розміщення перекладок Т-образні вікна і прорізи мають однакову довжину, розташовуються на однакових рівнях і за довжиною дорівнюють ПОДВІЙНІЙ ширині скоби Горизонтальна полиця Т-образних вікон по висоті дорівнює ширині скоби, а їх вертикальна полиця по ширині дорівнює ПОДВІЙНІЙ товщині скоби конструкція даного розбірного стелажа не відповідає вимогам сучасного дизайну Він не придатний для демонстрування штучних предметів в магазинах, барах, виставках, ярмарках тощо В основу винаходу поставлено задачу створити навісний стелаж ,в якому за рахунок введення додаткових вертикальних стояків з кріпильними елементами, сполученими з ними під різними кутами забезпечити спрощення конструкції, покращення умов демонстрації і зберігання на ньому штучних товарів Поставлена задача вирішена в конструкції запропонованого навісного стелажа, що містить вертикальні стояки з прорізами і горизонтальні полиці тим, що стелаж забезпечений додатковими вертикальними стояками, кожен з яких має верхній і нижній кріпильні елементи, сполучені з додатковим вертикальним стояком під кутом, при цьому величина кута між верхнім кріпильним елементом і додатковим вертикальним стояком більша, ніж величина кута між нижнім кріпильним елементом і додатковим вертикальним стояком, а на бокових поверхнях додаткових вертикальних елементів виконані вирізи для полиць Конструкція даного розбірного стелажа обрано прототипом Прототип співпадає з винаходом, що заявляється в наявності спільних елементів вертикальні стояки з прорізами, горизонтальні полиці Але конструкція відомого розбірного стелажа дуже складна і незручна при складанні Крім того, Новим у винаході, що заявляється ,є наявність таких ознак додаткові вертикальні елементи, на бокових поверхнях яких виконані вирізи, кожен додатковий вертикальний елемент забезпечений верхнім і нижнім кріпильним елементом, кріпильні елементи сполучені з додатковим елементом під кутом, (О о (О 60611 величина кута між верхнім кріпильним елементом і додатковим стояком більша, ніж величина між нижнім кріпильним елементом і додатковим вертикальним стояком Виконання додаткових вертикальних стояків з кріпильними елементами дозволило закріпляти навісний стелаж на будьякій відстані від підлоги Довжиною кріпильних елементів можна регулювати ширину горизонтальних полиць Сполучення нижніх кріпильних елементів з додатковими вертикальними стояками під кутом меншим, ніж кут сполучення верхніх кріпильних елементів дозволяє а) забезпечити зручність доступу покупців або продавця до стелажу (нижні кріпильні елементи не заважають), б) покращити умови демонстрації, в) спростити як конструкцію в цілому, так і зборку стелажа Виконання на бокових поверхнях додаткових вертикальних стояків вирізів дозволяє створити модуль навісного стелажа з будь-якою КІЛЬКІСТЮ секцій Навісний стелаж зображений на кресленні Навісний стелаж містить вертикальні стояки 1 і додаткові вертикальні стояки 2 Додаткові вертикальні стояки 2 забезпечені верхніми кріпильними елементами 3 і нижніми кріпильними елементами 4, які сполучені з додатковими вертикальними стояками 2 під кутами Величина кута а між верхнім кріпильним елементом 3 і додатковим вертикаль Комп'ютерна верстка А Ярославцева ним стояком 2 більша ніж величина кута а між нижнім кріпильним елементом 4 і додатковим вертикальним стояком 2 Для закріплення вертикального елемента 1 на СТІНЦІ у верхній і нижній його частинах виконані отвори 5 На бокових поверхнях кожного додаткового вертикального стояка 2 виконані вирізи 6 (з правого боку) і 7 (з лівого боку) На передній поверхні кожного вертикального стояка 1 виконані прорізи 8 Навісний стелаж забезпечений також горизонтальними полицями 9 Запропоновану конструкцію використовують таким чином Спочатку на СТІНЦІ жорстко закріплюють два додаткових вертикальних стояка 2 Відстань між ними установлюються з урахуванням ширини горизонтальних полиць 9 і глибини вирізів 6 і 7 на бокових поверхнях додаткових стояків 2 Після ЦЬОГО на СТІНЦІ жорстко закріплюють вертикальний стояк 1 Кожен вертикальний стояк 1 закріплюють посередині між двома додатковими вертикальними стояками 2 таким чином, щоб вирізи 6 і 7 на бокових поверхнях додаткових вертикальних стояків 2 і прорізи 8 на передніх поверхнях вертикальних стояків 1 були на одному рівні Далі беруть полиці 9 і вставляють їх у прорізи 8 вертикальних стояків 1 та вирізи 6 і 7 додаткових вертикальних стояків 2 КІЛЬКІСТЬ вертикальних стояків 1 і додаткових вертикальних стояків 2 вибирають в залежності від ширини стіни на якій закріплюють навісний стелаж Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
