Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки

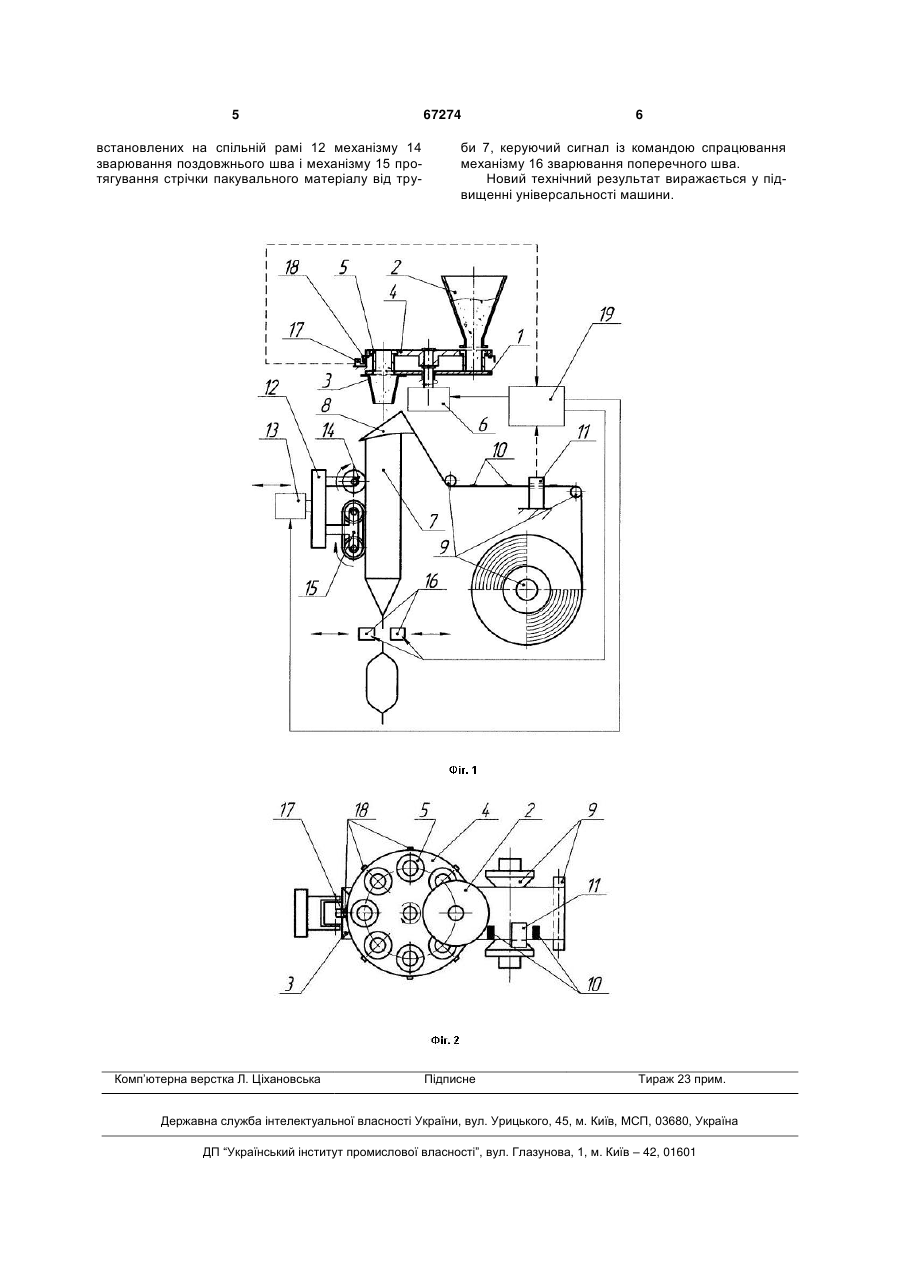

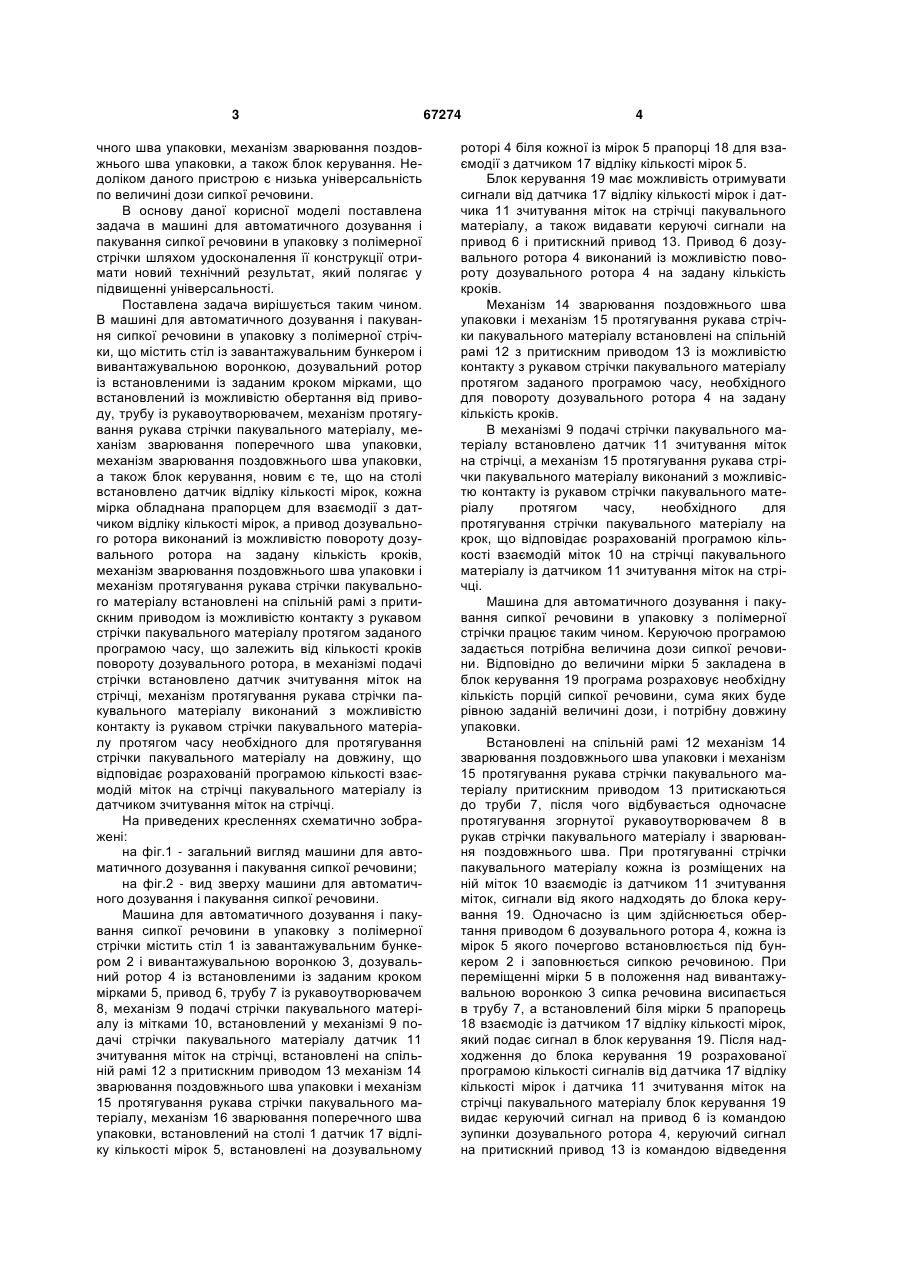

1. Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки, що містить стіл із завантажувальним бункером і вивантажувальною воронкою, дозувальний ротор із встановленими із заданим кроком мірками, що встановлений із можливістю обертання від приводу, трубу із рукавоутворювачем, механізм протягування рукава стрічки пакувального матеріалу, механізм зварювання поперечного шва упаковки, механізм зварювання поздовжнього шва упаковки, а також блок керування, яка відрізня U 1 3 чного шва упаковки, механізм зварювання поздовжнього шва упаковки, а також блок керування. Недоліком даного пристрою є низька універсальність по величині дози сипкої речовини. В основу даної корисної моделі поставлена задача в машині для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки шляхом удосконалення її конструкції отримати новий технічний результат, який полягає у підвищенні універсальності. Поставлена задача вирішується таким чином. В машині для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки, що містить стіл із завантажувальним бункером і вивантажувальною воронкою, дозувальний ротор із встановленими із заданим кроком мірками, що встановлений із можливістю обертання від приводу, трубу із рукавоутворювачем, механізм протягування рукава стрічки пакувального матеріалу, механізм зварювання поперечного шва упаковки, механізм зварювання поздовжнього шва упаковки, а також блок керування, новим є те, що на столі встановлено датчик відліку кількості мірок, кожна мірка обладнана прапорцем для взаємодії з датчиком відліку кількості мірок, а привод дозувального ротора виконаний із можливістю повороту дозувального ротора на задану кількість кроків, механізм зварювання поздовжнього шва упаковки і механізм протягування рукава стрічки пакувального матеріалу встановлені на спільній рамі з притискним приводом із можливістю контакту з рукавом стрічки пакувального матеріалу протягом заданого програмою часу, що залежить від кількості кроків повороту дозувального ротора, в механізмі подачі стрічки встановлено датчик зчитування міток на стрічці, механізм протягування рукава стрічки пакувального матеріалу виконаний з можливістю контакту із рукавом стрічки пакувального матеріалу протягом часу необхідного для протягування стрічки пакувального матеріалу на довжину, що відповідає розрахованій програмою кількості взаємодій міток на стрічці пакувального матеріалу із датчиком зчитування міток на стрічці. На приведених кресленнях схематично зображені: на фіг.1 - загальний вигляд машини для автоматичного дозування і пакування сипкої речовини; на фіг.2 - вид зверху машини для автоматичного дозування і пакування сипкої речовини. Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки містить стіл 1 із завантажувальним бункером 2 і вивантажувальною воронкою 3, дозувальний ротор 4 із встановленими із заданим кроком мірками 5, привод 6, трубу 7 із рукавоутворювачем 8, механізм 9 подачі стрічки пакувального матеріалу із мітками 10, встановлений у механізмі 9 подачі стрічки пакувального матеріалу датчик 11 зчитування міток на стрічці, встановлені на спільній рамі 12 з притискним приводом 13 механізм 14 зварювання поздовжнього шва упаковки і механізм 15 протягування рукава стрічки пакувального матеріалу, механізм 16 зварювання поперечного шва упаковки, встановлений на столі 1 датчик 17 відліку кількості мірок 5, встановлені на дозувальному 67274 4 роторі 4 біля кожної із мірок 5 прапорці 18 для взаємодії з датчиком 17 відліку кількості мірок 5. Блок керування 19 має можливість отримувати сигнали від датчика 17 відліку кількості мірок і датчика 11 зчитування міток на стрічці пакувального матеріалу, а також видавати керуючі сигнали на привод 6 і притискний привод 13. Привод 6 дозувального ротора 4 виконаний із можливістю повороту дозувального ротора 4 на задану кількість кроків. Механізм 14 зварювання поздовжнього шва упаковки і механізм 15 протягування рукава стрічки пакувального матеріалу встановлені на спільній рамі 12 з притискним приводом 13 із можливістю контакту з рукавом стрічки пакувального матеріалу протягом заданого програмою часу, необхідного для повороту дозувального ротора 4 на задану кількість кроків. В механізмі 9 подачі стрічки пакувального матеріалу встановлено датчик 11 зчитування міток на стрічці, а механізм 15 протягування рукава стрічки пакувального матеріалу виконаний з можливістю контакту із рукавом стрічки пакувального матеріалу протягом часу, необхідного для протягування стрічки пакувального матеріалу на крок, що відповідає розрахованій програмою кількості взаємодій міток 10 на стрічці пакувального матеріалу із датчиком 11 зчитування міток на стрічці. Машина для автоматичного дозування і пакування сипкої речовини в упаковку з полімерної стрічки працює таким чином. Керуючою програмою задається потрібна величина дози сипкої речовини. Відповідно до величини мірки 5 закладена в блок керування 19 програма розраховує необхідну кількість порцій сипкої речовини, сума яких буде рівною заданій величині дози, і потрібну довжину упаковки. Встановлені на спільній рамі 12 механізм 14 зварювання поздовжнього шва упаковки і механізм 15 протягування рукава стрічки пакувального матеріалу притискним приводом 13 притискаються до труби 7, після чого відбувається одночасне протягування згорнутої рукавоутворювачем 8 в рукав стрічки пакувального матеріалу і зварювання поздовжнього шва. При протягуванні стрічки пакувального матеріалу кожна із розміщених на ній міток 10 взаємодіє із датчиком 11 зчитування міток, сигнали від якого надходять до блока керування 19. Одночасно із цим здійснюється обертання приводом 6 дозувального ротора 4, кожна із мірок 5 якого почергово встановлюється під бункером 2 і заповнюється сипкою речовиною. При переміщенні мірки 5 в положення над вивантажувальною воронкою 3 сипка речовина висипається в трубу 7, а встановлений біля мірки 5 прапорець 18 взаємодіє із датчиком 17 відліку кількості мірок, який подає сигнал в блок керування 19. Після надходження до блока керування 19 розрахованої програмою кількості сигналів від датчика 17 відліку кількості мірок і датчика 11 зчитування міток на стрічці пакувального матеріалу блок керування 19 видає керуючий сигнал на привод 6 із командою зупинки дозувального ротора 4, керуючий сигнал на притискний привод 13 із командою відведення 5 встановлених на спільній рамі 12 механізму 14 зварювання поздовжнього шва і механізму 15 протягування стрічки пакувального матеріалу від тру Комп’ютерна верстка Л. Ціхановська 67274 6 би 7, керуючий сигнал із командою спрацювання механізму 16 зварювання поперечного шва. Новий технічний результат виражається у підвищенні універсальності машини. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
