Спосіб прокладання кабелів по дну річок та мілководних водоймищ

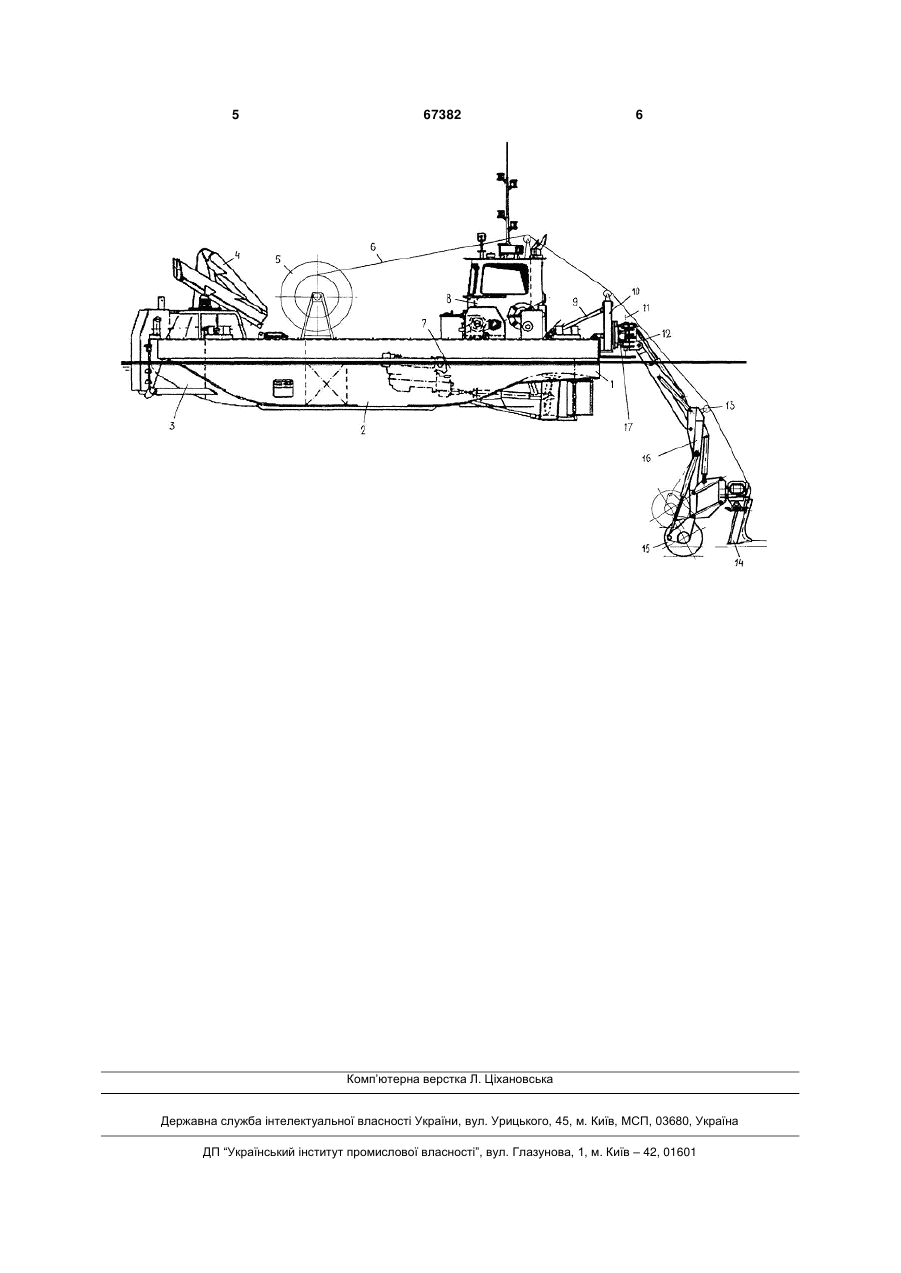

Спосіб прокладання кабелів по дну річок та мілководних водоймищ, що включає спорядження плавзасобу підводним плугом, спуско-піднімальні операції за допомогою спеціального пристрою, реєстрацію фото- і гідролокаційної інформації для керування підводним плугом, який відрізняється тим, що робочі органи кабелеукладача опускають у забій за допомогою екскаваторної навіски з гід 3 В основу корисної моделі поставлена задача розробити спосіб прокладання кабельних ліній зв'язку по руслу річок та мілководних водоймищ як найбільш простий, надійний і ефективний спосіб. Поставлена задача вирішується тим, що спосіб прокладання кабелів по дну річок та мілководних водоймищ включає спорядження плавзасобу підводним плугом, спуско-піднімальні операції за допомогою спеціального пристрою, реєстрацію фото- і гідролокаційної інформації для керування підводним плугом і, згідно з корисною моделлю, робочі органи кабелеукладача опускають у забій за допомогою екскаваторної навіски з гідроприводом, закріпленої на кормі плавзасобу, утворюють траншею і укладають кабель шарнірно закріпленими на кінці рукояті вібраційним плугом і дисковою фрезою, які працюють незалежно один від одного, при сумісній роботі встановленою попереду рукояті дисковою фрезою утворюють лідируючу щілину, а встановленим позаду рукояті вібраційним плугом остаточно формують траншею і подають в неї кабель, гідроциліндрами здійснюють керування робочими органами під час руху плавзасобу, встановлюють їх у транспортне положення шляхом повороту навіски на кут 90° і зміщення її осі убік відносно центральної осі плавзасобу за допомогою візка з горизонтальними напрямними. Запропонований спосіб для прокладання кабелів по дну річок та мілководних водоймищ має суттєві відмінності, оскільки його основні ознаки не співпадають з ознаками відомих технічних рішень, а саме: утворення траншеї на дні і укладання в неї кабелю здійснюють за допомогою екскаваторної навіски з гідроприводом, закріпленої на кормі плавзасобу, яка через гідроциліндри зв'язує землерийні робочі органи кабелеукладача з опорною базою, що дозволяє точніше витримувати технологічні параметри процесу по ходу судна. Навіску споряджено двома незалежно працюючими робочими органами, шарнірно закріпленими на кінці рукояті і керованими гідроциліндрами, що дає можливість без зупинки плавзасобу утворювати траншею, як на ґрунтах середньої міцності - за допомогою віброплуга, так і проходити на дні перекати і ґрунти підвищеної міцності - за допомогою дискової фрези. При сумісній роботі встановленою попереду рукояті дисковою фрезою утворюють лідируючу щілину, а встановленим позаду рукояті вібраційним плугом остаточно формують траншею і подають в неї кабель, що зменшує у процесі роботи навантаження на окремі робочі органи кабелеукладача. Встановлення їх у транспортне положення шляхом повороту навіски на кут 90° і зміщення її осі убік відносно центральної осі плавзасобу дозволяє компактно розмістити навіску у транспортному положенні, не виступаючи за габарити плавзасобу, який має невеликі розміри по ширині. Крім того, розташування кабельного барабану в носовій частині дає змогу при незначній довжині і водотоннажності плавзасобу вчасно зреагувати на непередбачувану ґрунтову ситуацію в робочому режимі кабелеукладача та вилучити із 67382 4 забою його робочі органи, зберігши цілісність кабелю. На кресленні показано екскаваторну навіску зі зсувною віссю стріли, маніпулятор та кабельну систему, встановлені на плавзасобі. Спосіб реалізується таким чином. Для прокладання кабелів по фарватеру річок, озер та інших мілководних водоймищ на значну відстань (до десятків і сотень кілометрів) вибирають плавзасіб 2 із невеликими осадкою і водотоннажністю. В його кормовій частині забезпечують вільне місце між рубкою 8 і заднім бортом корми 1, на зовнішній стороні якої встановлюють екскаваторну навіску 12 з робочими органами 14, 15. Встановивши плавзасіб 2 на проектній точці фарватеру, робочі органи 14, 15 кабелеукладача опускають у забій за допомогою екскаваторної навіски 12 з гідроприводом, закріпленої на кормі 1 плавзасобу 2. Під час руху плавзасобу 2 утворюють траншею необхідної глибини і укладають в неї кабель 6 шарнірно закріпленими на кінці рукояті вібраційним плугом 14 і дисковою фрезою 15, які працюють незалежно один від одного. При сумісній роботі встановленою попереду рукояті дисковою фрезою 15 утворюють лідируючу щілину, а встановленим позаду рукояті вібраційним плугом 14 остаточно формують траншею і подають в неї кабель 6. Гідроциліндрами здійснюють керування робочими органами 14, 15 під час руху плавзасобу 2, а також встановлюють їх у транспортне положення шляхом повороту навіски 12 на кут 90° і зміщення її осі 11 убік відносно центральної осі плавзасобу 2 за допомогою візка 17 з горизонтальними напрямними. Живлення приводу гідросистеми кабелеукладача здійснюють від гідростанції, встановленої на кормі 1 або в машинному відділенні 7 (умовно не показано). Спостереження і керування робочим процесом відбувається за допомогою засобів візуального і гідроакустичного контролю (умовно не показані). Спосіб прокладання кабелів по дну річок і мілководних водоймищ дозволяє на невеликій (до перших метрів) глибині виконувати відривання траншеї та укладання в неї кабелю вздовж фарватеру річок, на озерах і болотах найбільш простим і водночас надійним способом. Запропоноване технічне рішення забезпечує безперервну роботу підводного кабелеукладача, невибагливе в експлуатації і дозволяє влаштовувати кабельну трасу в місцях, недоступних іншим землерийним засобам. Крім того, воно менш енерго- та ресурсовитратне і в цілому значно продуктивніше за відомі технічні рішення. Джерела інформації: 1. Баладинский В.Л., Сукач М.К. Подводные строительные работы: К.: ИСМО, 1999. - 223 С. 2. Авторське свідоцтво СССР № 1583552, Б. И. № 29, 1990. 3. www2.vermeer.com/vermeer/equipment/plows. 4. www.rwfbron.com. 5. www. bboiko. narod. ru/lancier. htm. 6. Patent USA № 6,511,260 B2, 2003. 7. www.tnpa.ru/plug.php. 5 67382 6 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
