Короб для прокладання кабелів і проводів

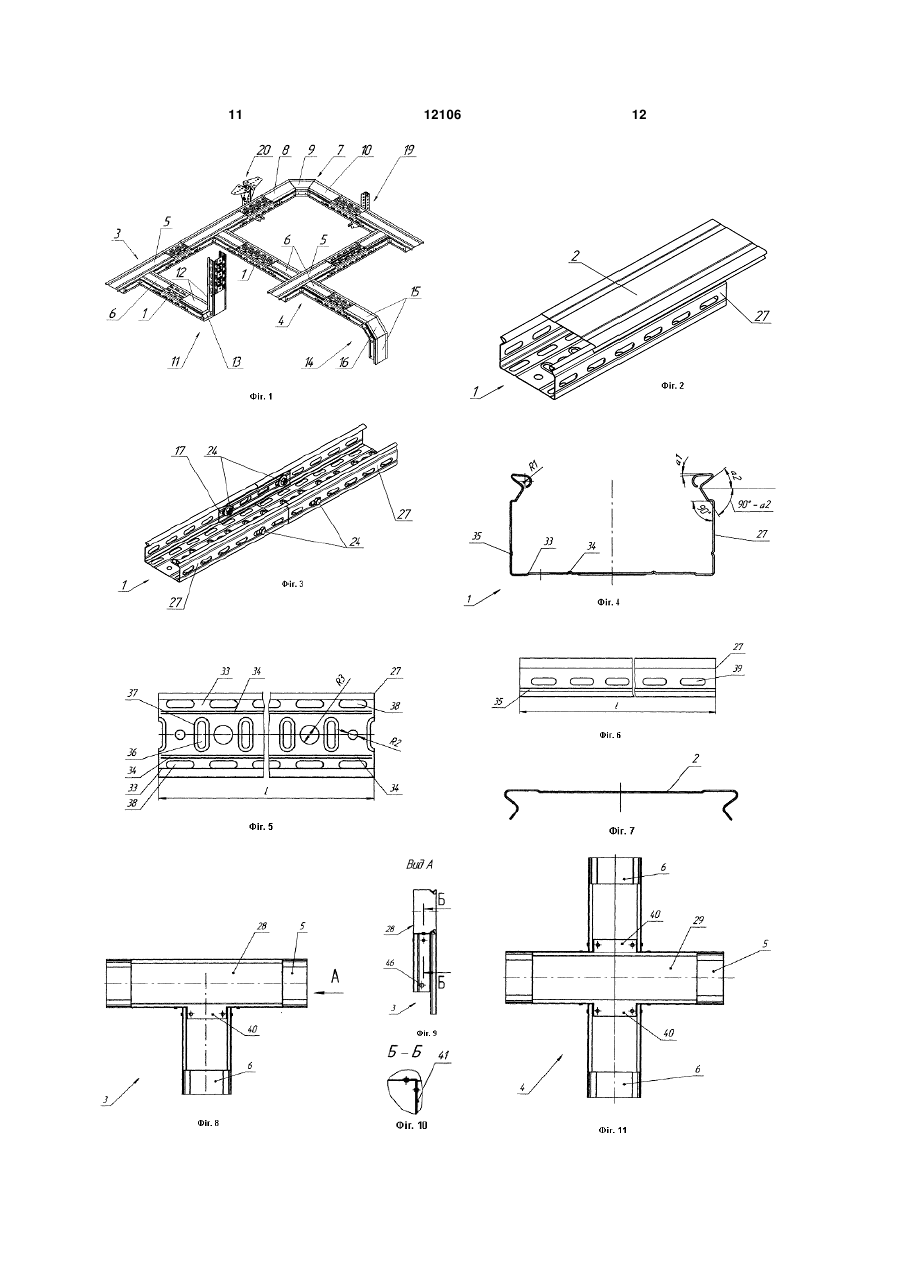

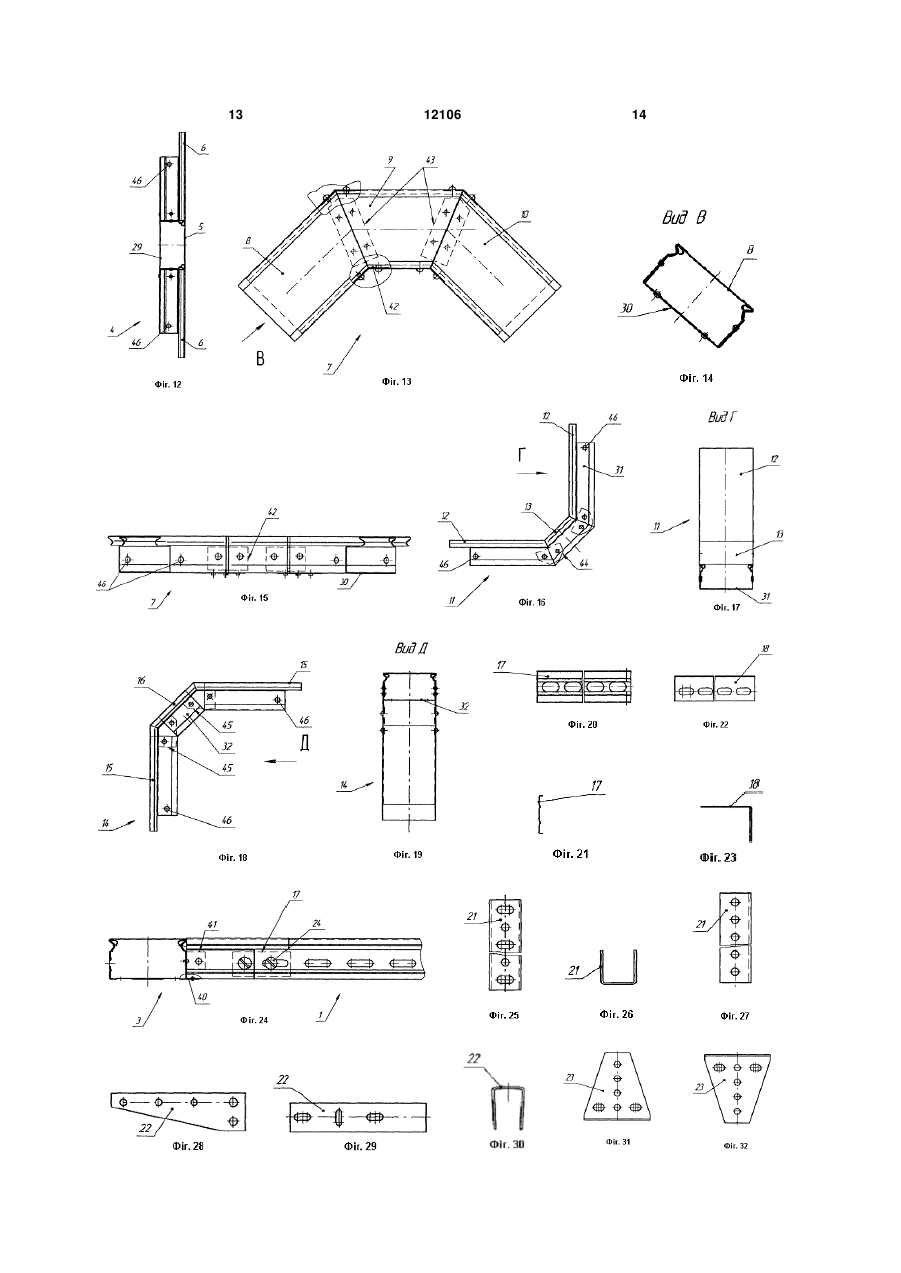

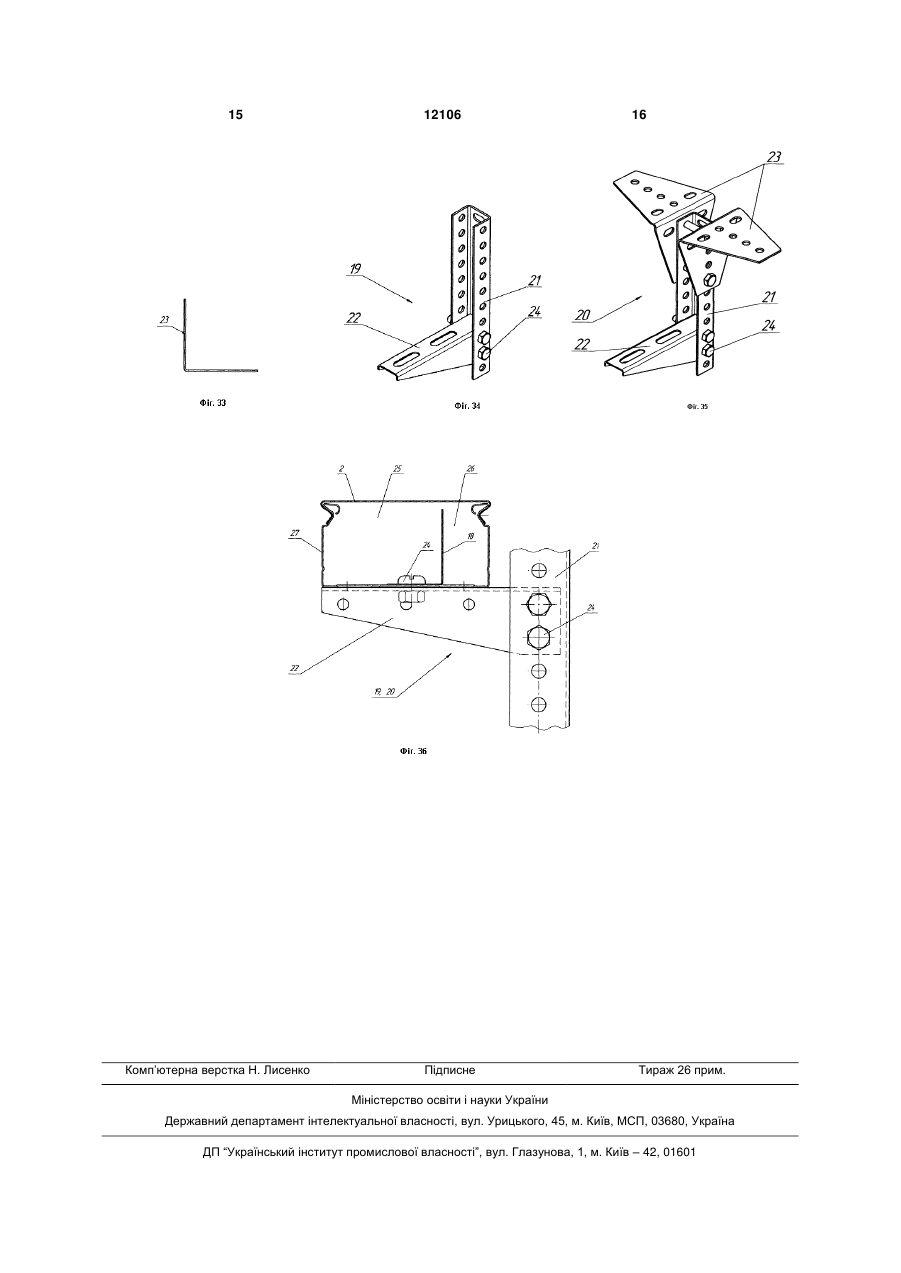

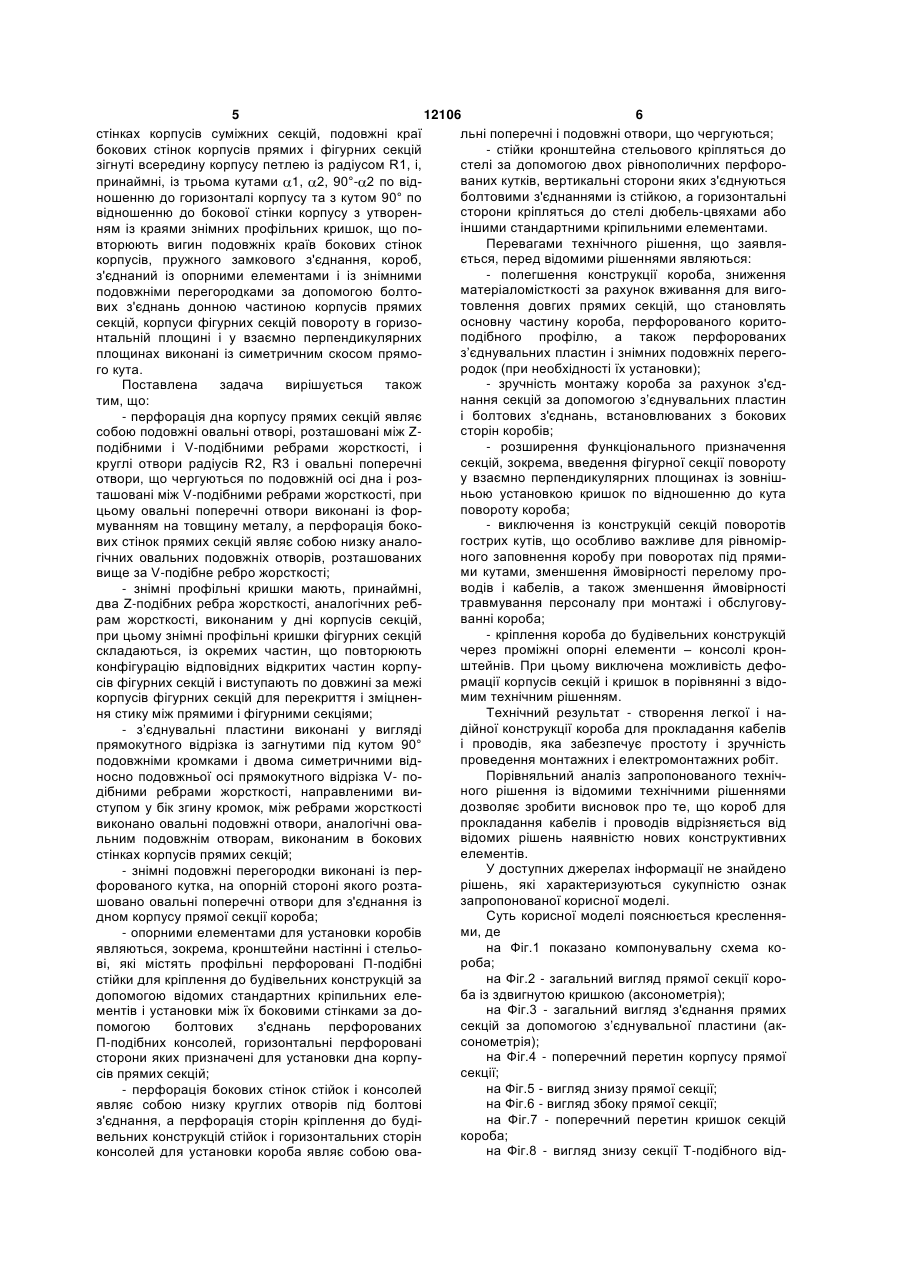

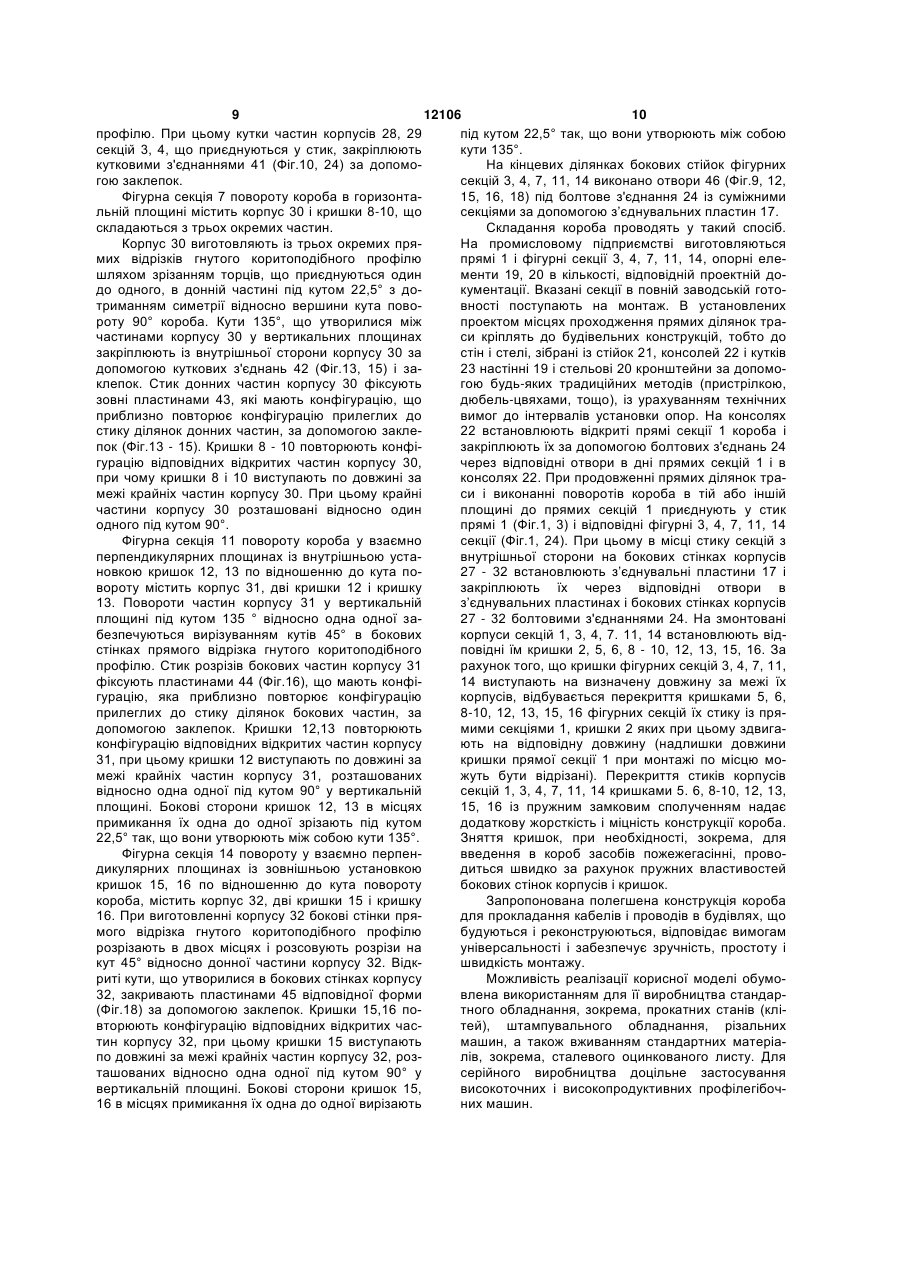

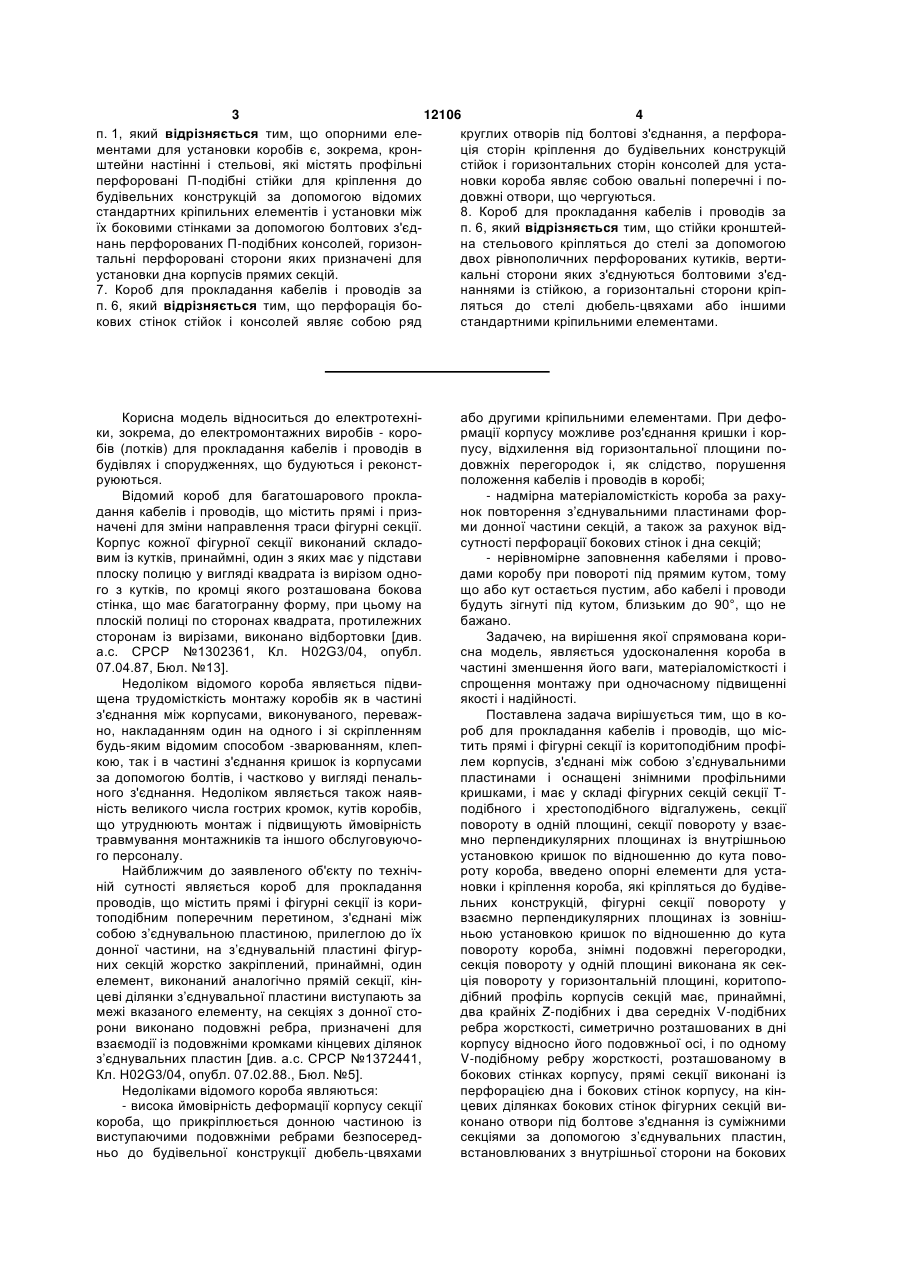

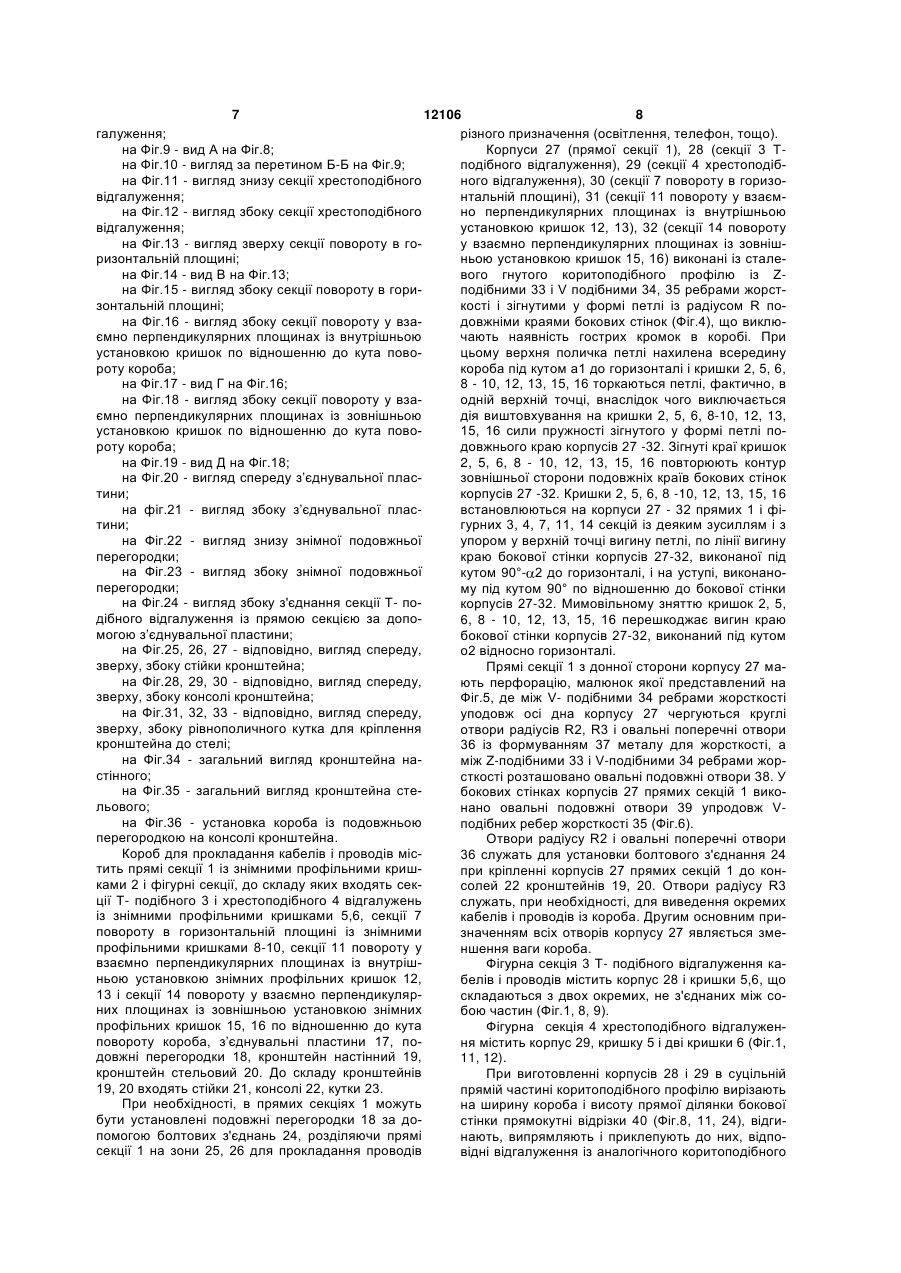

1. Короб для прокладання кабелів і проводів, що містить прямі і фігурні секції із коритоподібним профілем корпусів, оснащених знімними профільними кришками, до складу фігурних секцій якого входять секції Т-подібного і хрестоподібного відгалужень, секції повороту в горизонтальній площині, секції повороту у взаємно перпендикулярних площинах із внутрішньою установкою кришок по відношенню до кута повороту короба, корпуси секцій з'єднані між собою з'єднувальними пластинами, який відрізняється тим, що в нього введено опорні елементи для установки і кріплення короба, які кріпляться до будівельних конструкцій, фігурні секції повороту у взаємно перпендикулярних площинах із зовнішньою установкою кришок по відношенню до кута повороту короба, знімні подовжні перегородки, коритоподібний профіль корпусів секцій має принаймні два крайніх Z-подібних і два середніх V-подібних ребра жорсткості, симетрично розташованих в дні корпусу відносно його подовжньої осі, і по одному V-подібному ребру жорсткості, розташованому в бокових стінках корпусу, прямі секції виконані із перфорацією дна і бокових стінок корпусу, на кінцевих ділянках бокових стінок фігурних секцій виконано отвори під болтове з'єднання із суміжними секціями за допомогою з’єднувальних пластин, встановлюваних з внутрішньої сторони на бокових стінках корпусів суміжних секцій, подовжні краї бокових стінок корпусів прямих і фігурних секцій зігнуті всередину корпусу петлею із радіусом R1, і принаймні із трьома кутами 1 , 2 , 90°- 2 по відношенню до горизонталі корпусу та з кутом 90° по відношенню до бокової стінки корпусу з утворенням із краями профільних кришок, що повторюють контур зовнішньої сторони зігнутих країв бокових стінок корпусів, пружного замкового з'єднання, короб, з'єднаний із опорними елементами і із знімними подовжніми перегородками за допомогою болтових з'єднань донною частиною 2 (19) 1 3 12106 4 п. 1, який відрізняється тим, що опорними елекруглих отворів під болтові з'єднання, а перфораментами для установки коробів є, зокрема, кронція сторін кріплення до будівельних конструкцій штейни настінні і стельові, які містять профільні стійок і горизонтальних сторін консолей для устаперфоровані П-подібні стійки для кріплення до новки короба являє собою овальні поперечні і побудівельних конструкцій за допомогою відомих довжні отвори, що чергуються. стандартних кріпильних елементів і установки між 8. Короб для прокладання кабелів і проводів за п. 6, який відрізняється тим, що стійки кронштейїх боковими стінками за допомогою болтових з'єднань перфорованих П-подібних консолей, горизонна стельового кріпляться до стелі за допомогою тальні перфоровані сторони яких призначені для двох рівнополичних перфорованих кутиків, вертиустановки дна корпусів прямих секцій. кальні сторони яких з'єднуються болтовими з'єд7. Короб для прокладання кабелів і проводів за наннями із стійкою, а горизонтальні сторони кріпп. 6, який відрізняється тим, що перфорація боляться до стелі дюбель-цвяхами або іншими кових стінок стійок і консолей являє собою ряд стандартними кріпильними елементами. Корисна модель відноситься до електротехніки, зокрема, до електромонтажних виробів - коробів (лотків) для прокладання кабелів і проводів в будівлях і спорудженнях, що будуються і реконструюються. Відомий короб для багатошарового прокладання кабелів і проводів, що містить прямі і призначені для зміни направлення траси фігурні секції. Корпус кожної фігурної секції виконаний складовим із кутків, принаймні, один з яких має у підстави плоску полицю у вигляді квадрата із вирізом одного з кутків, по кромці якого розташована бокова стінка, що має багатогранну форму, при цьому на плоскій полиці по сторонах квадрата, протилежних сторонам із вирізами, виконано відбортовки [див. а.с. СРСР №1302361, Кл. Н02G3/04, опубл. 07.04.87, Бюл. №13]. Недоліком відомого короба являється підвищена трудомісткість монтажу коробів як в частині з'єднання між корпусами, виконуваного, переважно, накладанням один на одного і зі скріпленням будь-яким відомим способом -зварюванням, клепкою, так і в частині з'єднання кришок із корпусами за допомогою болтів, і частково у вигляді пенального з'єднання. Недоліком являється також наявність великого числа гострих кромок, кутів коробів, що утруднюють монтаж і підвищують ймовірність травмування монтажників та іншого обслуговуючого персоналу. Найближчим до заявленого об'єкту по технічній сутності являється короб для прокладання проводів, що містить прямі і фігурні секції із коритоподібним поперечним перетином, з'єднані між собою з’єднувальною пластиною, прилеглою до їх донної частини, на з’єднувальній пластині фігурних секцій жорстко закріплений, принаймні, один елемент, виконаний аналогічно прямій секції, кінцеві ділянки з’єднувальної пластини виступають за межі вказаного елементу, на секціях з донної сторони виконано подовжні ребра, призначені для взаємодії із подовжніми кромками кінцевих ділянок з’єднувальних пластин [див. а.с. СРСР №1372441, Кл. Н02G3/04, опубл. 07.02.88., Бюл. №5]. Недоліками відомого короба являються: - висока ймовірність деформації корпусу секції короба, що прикріплюється донною частиною із виступаючими подовжніми ребрами безпосередньо до будівельної конструкції дюбель-цвяхами або другими кріпильними елементами. При деформації корпусу можливе роз'єднання кришки і корпусу, відхилення від горизонтальної площини подовжніх перегородок і, як слідство, порушення положення кабелів і проводів в коробі; - надмірна матеріаломісткість короба за рахунок повторення з’єднувальними пластинами форми донної частини секцій, а також за рахунок відсутності перфорації бокових стінок і дна секцій; - нерівномірне заповнення кабелями і проводами коробу при повороті під прямим кутом, тому що або кут остається пустим, або кабелі і проводи будуть зігнуті під кутом, близьким до 90°, що не бажано. Задачею, на вирішення якої спрямована корисна модель, являється удосконалення короба в частині зменшення його ваги, матеріаломісткості і спрощення монтажу при одночасному підвищенні якості і надійності. Поставлена задача вирішується тим, що в короб для прокладання кабелів і проводів, що містить прямі і фігурні секції із коритоподібним профілем корпусів, з'єднані між собою з’єднувальними пластинами і оснащені знімними профільними кришками, і має у складі фігурних секцій секції Тподібного і хрестоподібного відгалужень, секції повороту в одній площині, секції повороту у взаємно перпендикулярних площинах із внутрішньою установкою кришок по відношенню до кута повороту короба, введено опорні елементи для установки і кріплення короба, які кріпляться до будівельних конструкцій, фігурні секції повороту у взаємно перпендикулярних площинах із зовнішньою установкою кришок по відношенню до кута повороту короба, знімні подовжні перегородки, секція повороту у одній площині виконана як секція повороту у горизонтальній площині, коритоподібний профіль корпусів секцій має, принаймні, два крайніх Z-подібних і два середніх V-подібних ребра жорсткості, симетрично розташованих в дні корпусу відносно його подовжньої осі, і по одному V-подібному ребру жорсткості, розташованому в бокових стінках корпусу, прямі секції виконані із перфорацією дна і бокових стінок корпусу, на кінцевих ділянках бокових стінок фігурних секцій виконано отвори під болтове з'єднання із суміжними секціями за допомогою з’єднувальних пластин, встановлюваних з внутрішньої сторони на бокових 5 12106 6 стінках корпусів суміжних секцій, подовжні краї льні поперечні і подовжні отвори, що чергуються; бокових стінок корпусів прямих і фігурних секцій - стійки кронштейна стельового кріпляться до зігнуті всередину корпусу петлею із радіусом R1, і, стелі за допомогою двох рівнополичних перфорованих кутків, вертикальні сторони яких з'єднуються принаймні, із трьома кутами 1, 2, 90°- 2 по відболтовими з'єднаннями із стійкою, а горизонтальні ношенню до горизонталі корпусу та з кутом 90° по сторони кріпляться до стелі дюбель-цвяхами або відношенню до бокової стінки корпусу з утвореніншими стандартними кріпильними елементами. ням із краями знімних профільних кришок, що поПеревагами технічного рішення, що заявлявторюють вигин подовжніх країв бокових стінок ється, перед відомими рішеннями являються: корпусів, пружного замкового з'єднання, короб, - полегшення конструкції короба, зниження з'єднаний із опорними елементами і із знімними матеріаломісткості за рахунок вживання для вигоподовжніми перегородками за допомогою болтотовлення довгих прямих секцій, що становлять вих з'єднань донною частиною корпусів прямих основну частину короба, перфорованого коритосекцій, корпуси фігурних секцій повороту в горизоподібного профілю, а також перфорованих нтальній площині і у взаємно перпендикулярних з’єднувальних пластин і знімних подовжніх перегоплощинах виконані із симетричним скосом прямородок (при необхідності їх установки); го кута. - зручність монтажу короба за рахунок з'єдПоставлена задача вирішується також нання секцій за допомогою з’єднувальних пластин тим, що: і болтових з'єднань, встановлюваних з бокових - перфорація дна корпусу прямих секцій являє сторін коробів; собою подовжні овальні отворі, розташовані між Z- розширення функціонального призначення подібними і V-подібними ребрами жорсткості, і секцій, зокрема, введення фігурної секції повороту круглі отвори радіусів R2, R3 і овальні поперечні у взаємно перпендикулярних площинах із зовнішотвори, що чергуються по подовжній осі дна і розньою установкою кришок по відношенню до кута ташовані між V-подібними ребрами жорсткості, при повороту короба; цьому овальні поперечні отвори виконані із фор- виключення із конструкцій секцій поворотів муванням на товщину металу, а перфорація бокогострих кутів, що особливо важливе для рівномірвих стінок прямих секцій являє собою низку аналоного заповнення коробу при поворотах під прямигічних овальних подовжніх отворів, розташованих ми кутами, зменшення ймовірності перелому провище за V-подібне ребро жорсткості; водів і кабелів, а також зменшення ймовірності - знімні профільні кришки мають, принаймні, травмування персоналу при монтажі і обслуговудва Z-подібних ребра жорсткості, аналогічних ребванні короба; рам жорсткості, виконаним у дні корпусів секцій, - кріплення короба до будівельних конструкцій при цьому знімні профільні кришки фігурних секцій через проміжні опорні елементи – консолі кронскладаються, із окремих частин, що повторюють штейнів. При цьому виключена можливість дефоконфігурацію відповідних відкритих частин корпурмації корпусів секцій і кришок в порівнянні з відосів фігурних секцій і виступають по довжині за межі мим технічним рішенням. корпусів фігурних секцій для перекриття і зміцненТехнічний результат - створення легкої і наня стику між прямими і фігурними секціями; дійної конструкції короба для прокладання кабелів - з’єднувальні пластини виконані у вигляді і проводів, яка забезпечує простоту і зручність прямокутного відрізка із загнутими під кутом 90° проведення монтажних і електромонтажних робіт. подовжніми кромками і двома симетричними відПорівняльний аналіз запропонованого технічносно подовжньої осі прямокутного відрізка V- поного рішення із відомими технічними рішеннями дібними ребрами жорсткості, направленими видозволяє зробити висновок про те, що короб для ступом у бік згину кромок, між ребрами жорсткості прокладання кабелів і проводів відрізняється від виконано овальні подовжні отвори, аналогічні овавідомих рішень наявністю нових конструктивних льним подовжнім отворам, виконаним в бокових елементів. стінках корпусів прямих секцій; У доступних джерелах інформації не знайдено - знімні подовжні перегородки виконані із перрішень, які характеризуються сукупністю ознак форованого кутка, на опорній стороні якого розтазапропонованої корисної моделі. шовано овальні поперечні отвори для з'єднання із Суть корисної моделі пояснюється кресленнядном корпусу прямої секції короба; ми, де - опорними елементами для установки коробів на Фіг.1 показано компонувальну схема коявляються, зокрема, кронштейни настінні і стельороба; ві, які містять профільні перфоровані П-подібні на Фіг.2 - загальний вигляд прямої секції коростійки для кріплення до будівельних конструкцій за ба із здвигнутою кришкою (аксонометрія); допомогою відомих стандартних кріпильних елена Фіг.3 - загальний вигляд з'єднання прямих ментів і установки між їх боковими стінками за досекцій за допомогою з’єднувальної пластини (акпомогою болтових з'єднань перфорованих сонометрія); П-подібних консолей, горизонтальні перфоровані на Фіг.4 - поперечний перетин корпусу прямої сторони яких призначені для установки дна корпусекції; сів прямих секцій; на Фіг.5 - вигляд знизу прямої секції; - перфорація бокових стінок стійок і консолей на Фіг.6 - вигляд збоку прямої секції; являє собою низку круглих отворів під болтові на Фіг.7 - поперечний перетин кришок секцій з'єднання, а перфорація сторін кріплення до будікороба; вельних конструкцій стійок і горизонтальних сторін на Фіг.8 - вигляд знизу секції Т-подібного відконсолей для установки короба являє собою ова 7 12106 8 галуження; різного призначення (освітлення, телефон, тощо). на Фіг.9 - вид А на Фіг.8; Корпуси 27 (прямої секції 1), 28 (секції 3 Тна Фіг.10 - вигляд за перетином Б-Б на Фіг.9; подібного відгалуження), 29 (секції 4 хрестоподібна Фіг.11 - вигляд знизу секції хрестоподібного ного відгалуження), 30 (секції 7 повороту в горизовідгалуження; нтальній площині), 31 (секції 11 повороту у взаємна Фіг.12 - вигляд збоку секції хрестоподібного но перпендикулярних площинах із внутрішньою відгалуження; установкою кришок 12, 13), 32 (секції 14 повороту на Фіг.13 - вигляд зверху секції повороту в гоу взаємно перпендикулярних площинах із зовнішризонтальній площині; ньою установкою кришок 15, 16) виконані із сталена Фіг.14 - вид В на Фіг.13; вого гнутого коритоподібного профілю із Zна Фіг.15 - вигляд збоку секції повороту в гориподібними 33 і V подібними 34, 35 ребрами жорстзонтальній площині; кості і зігнутими у формі петлі із радіусом R пона Фіг.16 - вигляд збоку секції повороту у взадовжніми краями бокових стінок (Фіг.4), що виклюємно перпендикулярних площинах із внутрішньою чають наявність гострих кромок в коробі. При установкою кришок по відношенню до кута повоцьому верхня поличка петлі нахилена всередину роту короба; короба під кутом а1 до горизонталі і кришки 2, 5, 6, на Фіг.17 - вид Г на Фіг.16; 8 - 10, 12, 13, 15, 16 торкаються петлі, фактично, в на Фіг.18 - вигляд збоку секції повороту у взаодній верхній точці, внаслідок чого виключається ємно перпендикулярних площинах із зовнішньою дія виштовхування на кришки 2, 5, 6, 8-10, 12, 13, установкою кришок по відношенню до кута пово15, 16 сили пружності зігнутого у формі петлі пороту короба; довжнього краю корпусів 27 -32. Зігнуті краї кришок на Фіг.19 - вид Д на Фіг.18; 2, 5, 6, 8 - 10, 12, 13, 15, 16 повторюють контур на Фіг.20 - вигляд спереду з’єднувальної пласзовнішньої сторони подовжніх країв бокових стінок тини; корпусів 27 -32. Кришки 2, 5, 6, 8 -10, 12, 13, 15, 16 на фіг.21 - вигляд збоку з’єднувальної пласвстановлюються на корпуси 27 - 32 прямих 1 і фітини; гурних 3, 4, 7, 11, 14 секцій із деяким зусиллям і з на Фіг.22 - вигляд знизу знімної подовжньої упором у верхній точці вигину петлі, по лінії вигину перегородки; краю бокової стінки корпусів 27-32, виконаної під на Фіг.23 - вигляд збоку знімної подовжньої кутом 90°- 2 до горизонталі, і на уступі, виконаноперегородки; му під кутом 90° по відношенню до бокової стінки на Фіг.24 - вигляд збоку з'єднання секції Т- покорпусів 27-32. Мимовільному зняттю кришок 2, 5, дібного відгалуження із прямою секцією за допо6, 8 - 10, 12, 13, 15, 16 перешкоджає вигин краю могою з’єднувальної пластини; бокової стінки корпусів 27-32, виконаний під кутом на Фіг.25, 26, 27 - відповідно, вигляд спереду, о2 відносно горизонталі. зверху, збоку стійки кронштейна; Прямі секції 1 з донної сторони корпусу 27 мана Фіг.28, 29, 30 - відповідно, вигляд спереду, ють перфорацію, малюнок якої представлений на зверху, збоку консолі кронштейна; Фіг.5, де між V- подібними 34 ребрами жорсткості на Фіг.31, 32, 33 - відповідно, вигляд спереду, уподовж осі дна корпусу 27 чергуються круглі зверху, збоку рівнополичного кутка для кріплення отвори радіусів R2, R3 і овальні поперечні отвори кронштейна до стелі; 36 із формуванням 37 металу для жорсткості, а на Фіг.34 - загальний вигляд кронштейна наміж Z-подібними 33 і V-подібними 34 ребрами жорстінного; сткості розташовано овальні подовжні отвори 38. У на Фіг.35 - загальний вигляд кронштейна стебокових стінках корпусів 27 прямих секцій 1 викольового; нано овальні подовжні отвори 39 упродовж Vна Фіг.36 - установка короба із подовжньою подібних ребер жорсткості 35 (Фіг.6). перегородкою на консолі кронштейна. Отвори радіусу R2 і овальні поперечні отвори Короб для прокладання кабелів і проводів міс36 служать для установки болтового з'єднання 24 тить прямі секції 1 із знімними профільними кришпри кріпленні корпусів 27 прямих секцій 1 до конками 2 і фігурні секції, до складу яких входять сексолей 22 кронштейнів 19, 20. Отвори радіусу R3 ції Т- подібного 3 і хрестоподібного 4 відгалужень служать, при необхідності, для виведення окремих із знімними профільними кришками 5,6, секції 7 кабелів і проводів із короба. Другим основним приповороту в горизонтальній площині із знімними значенням всіх отворів корпусу 27 являється змепрофільними кришками 8-10, секції 11 повороту у ншення ваги короба. взаємно перпендикулярних площинах із внутрішФігурна секція 3 Т- подібного відгалуження каньою установкою знімних профільних кришок 12, белів і проводів містить корпус 28 і кришки 5,6, що 13 і секції 14 повороту у взаємно перпендикулярскладаються з двох окремих, не з'єднаних між соних площинах із зовнішньою установкою знімних бою частин (Фіг.1, 8, 9). профільних кришок 15, 16 по відношенню до кута Фігурна секція 4 хрестоподібного відгалуженповороту короба, з’єднувальні пластини 17, поня містить корпус 29, кришку 5 і дві кришки 6 (Фіг.1, довжні перегородки 18, кронштейн настінний 19, 11, 12). кронштейн стельовий 20. До складу кронштейнів При виготовленні корпусів 28 і 29 в суцільній 19, 20 входять стійки 21, консолі 22, кутки 23. прямій частині коритоподібного профілю вирізають При необхідності, в прямих секціях 1 можуть на ширину короба і висоту прямої ділянки бокової бути установлені подовжні перегородки 18 за достінки прямокутні відрізки 40 (Фіг.8, 11, 24), відгипомогою болтових з'єднань 24, розділяючи прямі нають, випрямляють і приклепують до них, відпосекції 1 на зони 25, 26 для прокладання проводів відні відгалуження із аналогічного коритоподібного 9 12106 10 профілю. При цьому кутки частин корпусів 28, 29 під кутом 22,5° так, що вони утворюють між собою секцій 3, 4, що приєднуються у стик, закріплюють кути 135°. кутковими з'єднаннями 41 (Фіг.10, 24) за допомоНа кінцевих ділянках бокових стійок фігурних гою заклепок. секцій 3, 4, 7, 11, 14 виконано отвори 46 (Фіг.9, 12, Фігурна секція 7 повороту короба в горизонта15, 16, 18) під болтове з'єднання 24 із суміжними льній площині містить корпус 30 і кришки 8-10, що секціями за допомогою з’єднувальних пластин 17. складаються з трьох окремих частин. Складання короба проводять у такий спосіб. Корпус 30 виготовляють із трьох окремих пряНа промисловому підприємстві виготовляються мих відрізків гнутого коритоподібного профілю прямі 1 і фігурні секції 3, 4, 7, 11, 14, опорні елешляхом зрізанням торців, що приєднуються один менти 19, 20 в кількості, відповідній проектній додо одного, в донній частині під кутом 22,5° з документації. Вказані секції в повній заводській гототриманням симетрії відносно вершини кута пововності поступають на монтаж. В установлених роту 90° короба. Кути 135°, що утворилися між проектом місцях проходження прямих ділянок трачастинами корпусу 30 у вертикальних площинах си кріплять до будівельних конструкцій, тобто до закріплюють із внутрішньої сторони корпусу 30 за стін і стелі, зібрані із стійок 21, консолей 22 і кутків допомогою куткових з'єднань 42 (Фіг.13, 15) і за23 настінні 19 і стельові 20 кронштейни за допомоклепок. Стик донних частин корпусу 30 фіксують гою будь-яких традиційних методів (пристрілкою, зовні пластинами 43, які мають конфігурацію, що дюбель-цвяхами, тощо), із урахуванням технічних приблизно повторює конфігурацію прилеглих до вимог до інтервалів установки опор. На консолях стику ділянок донних частин, за допомогою закле22 встановлюють відкриті прямі секції 1 короба і пок (Фіг.13 - 15). Кришки 8 - 10 повторюють конфізакріплюють їх за допомогою болтових з'єднань 24 гурацію відповідних відкритих частин корпусу 30, через відповідні отвори в дні прямих секцій 1 і в при чому кришки 8 і 10 виступають по довжині за консолях 22. При продовженні прямих ділянок трамежі крайніх частин корпусу 30. При цьому крайні си і виконанні поворотів короба в тій або іншій частини корпусу 30 розташовані відносно один площині до прямих секцій 1 приєднують у стик одного під кутом 90°. прямі 1 (Фіг.1, 3) і відповідні фігурні 3, 4, 7, 11, 14 Фігурна секція 11 повороту короба у взаємно секції (Фіг.1, 24). При цьому в місці стику секцій з перпендикулярних площинах із внутрішньою уставнутрішньої сторони на бокових стінках корпусів новкою кришок 12, 13 по відношенню до кута по27 - 32 встановлюють з’єднувальні пластини 17 і вороту містить корпус 31, дві кришки 12 і кришку закріплюють їх через відповідні отвори в 13. Повороти частин корпусу 31 у вертикальній з’єднувальних пластинах і бокових стінках корпусів площині під кутом 135 ° відносно одна одної за27 - 32 болтовими з'єднаннями 24. На змонтовані безпечуються вирізуванням кутів 45° в бокових корпуси секцій 1, 3, 4, 7. 11, 14 встановлюють відстінках прямого відрізка гнутого коритоподібного повідні їм кришки 2, 5, 6, 8 - 10, 12, 13, 15, 16. За профілю. Стик розрізів бокових частин корпусу 31 рахунок того, що кришки фігурних секцій 3, 4, 7, 11, фіксують пластинами 44 (Фіг.16), що мають конфі14 виступають на визначену довжину за межі їх гурацію, яка приблизно повторює конфігурацію корпусів, відбувається перекриття кришками 5, 6, прилеглих до стику ділянок бокових частин, за 8-10, 12, 13, 15, 16 фігурних секцій їх стику із прядопомогою заклепок. Кришки 12,13 повторюють мими секціями 1, кришки 2 яких при цьому здвигаконфігурацію відповідних відкритих частин корпусу ють на відповідну довжину (надлишки довжини 31, при цьому кришки 12 виступають по довжині за кришки прямої секції 1 при монтажі по місцю момежі крайніх частин корпусу 31, розташованих жуть бути відрізані). Перекриття стиків корпусів відносно одна одної під кутом 90° у вертикальній секцій 1, 3, 4, 7, 11, 14 кришками 5. 6, 8-10, 12, 13, площині. Бокові сторони кришок 12, 13 в місцях 15, 16 із пружним замковим сполученням надає примикання їх одна до одної зрізають під кутом додаткову жорсткість і міцність конструкції короба. 22,5° так, що вони утворюють між собою кути 135°. Зняття кришок, при необхідності, зокрема, для Фігурна секція 14 повороту у взаємно перпенвведення в короб засобів пожежегасінні, проводикулярних площинах із зовнішньою установкою диться швидко за рахунок пружних властивостей кришок 15, 16 по відношенню до кута повороту бокових стінок корпусів і кришок. короба, містить корпус 32, дві кришки 15 і кришку Запропонована полегшена конструкція короба 16. При виготовленні корпусу 32 бокові стінки прядля прокладання кабелів і проводів в будівлях, що мого відрізка гнутого коритоподібного профілю будуються і реконструюються, відповідає вимогам розрізають в двох місцях і розсовують розрізи на універсальності і забезпечує зручність, простоту і кут 45° відносно донної частини корпусу 32. Відкшвидкість монтажу. риті кути, що утворилися в бокових стінках корпусу Можливість реалізації корисної моделі обумо32, закривають пластинами 45 відповідної форми влена використанням для її виробництва стандар(Фіг.18) за допомогою заклепок. Кришки 15,16 потного обладнання, зокрема, прокатних станів (клівторюють конфігурацію відповідних відкритих частей), штампувального обладнання, різальних тин корпусу 32, при цьому кришки 15 виступають машин, а також вживанням стандартних матеріапо довжині за межі крайніх частин корпусу 32, розлів, зокрема, сталевого оцинкованого листу. Для ташованих відносно одна одної під кутом 90° у серійного виробництва доцільне застосування вертикальній площині. Бокові сторони кришок 15, високоточних і високопродуктивних профілегібоч16 в місцях примикання їх одна до одної вирізають них машин. 11 12106 12 13 12106 14 15 Комп’ютерна верстка Н. Лисенко 12106 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
