Поворотний пристрій короба для прокладання кабелів і проводів

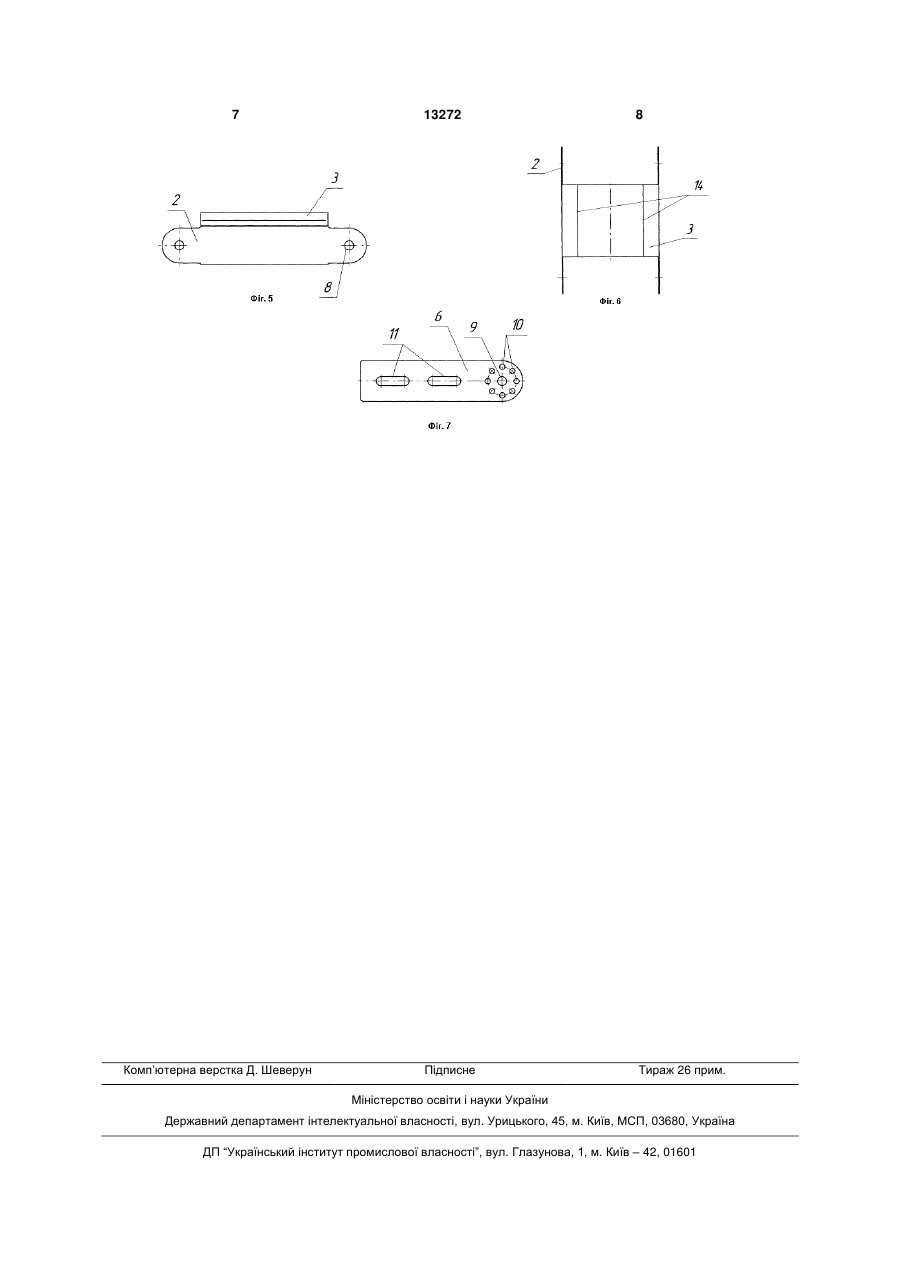

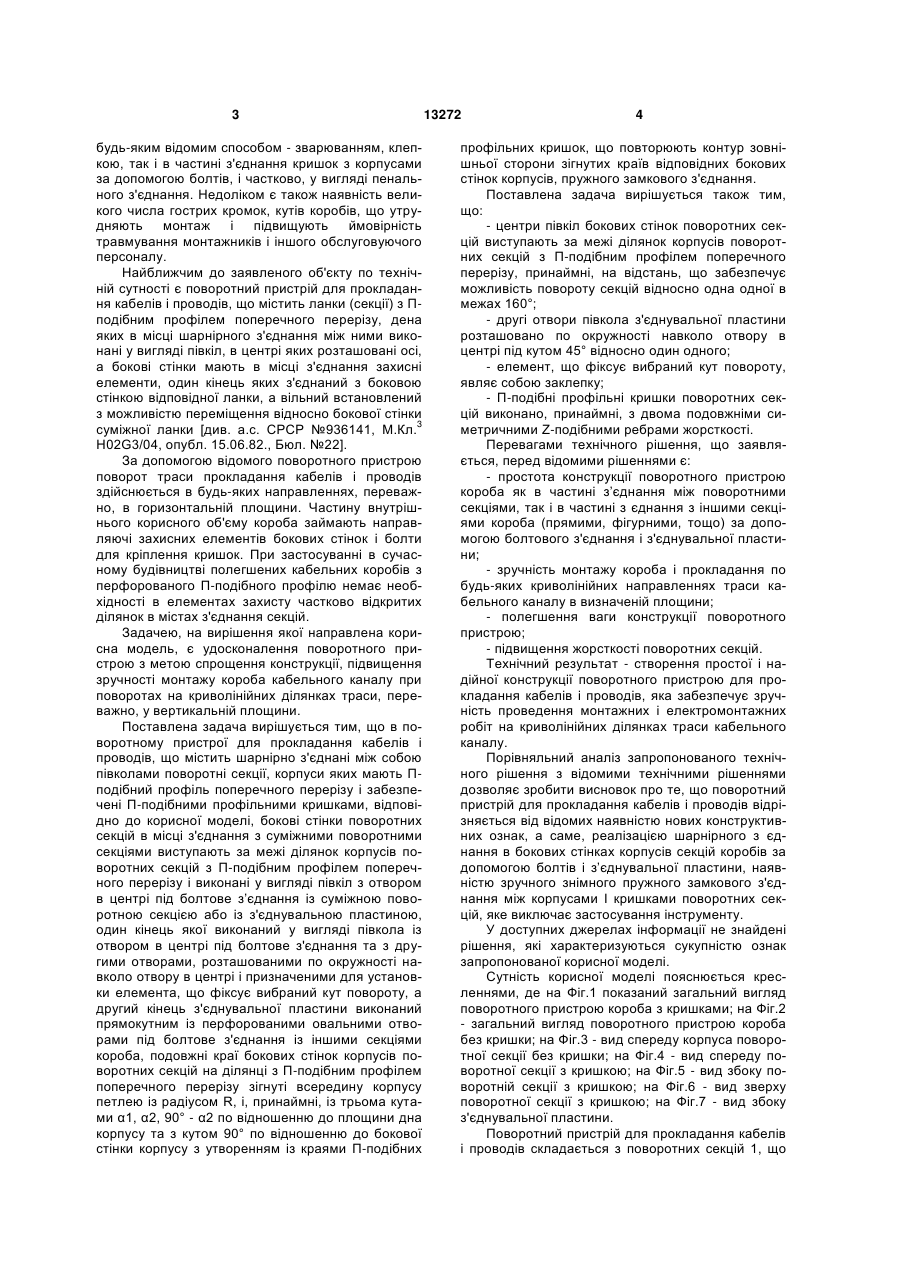

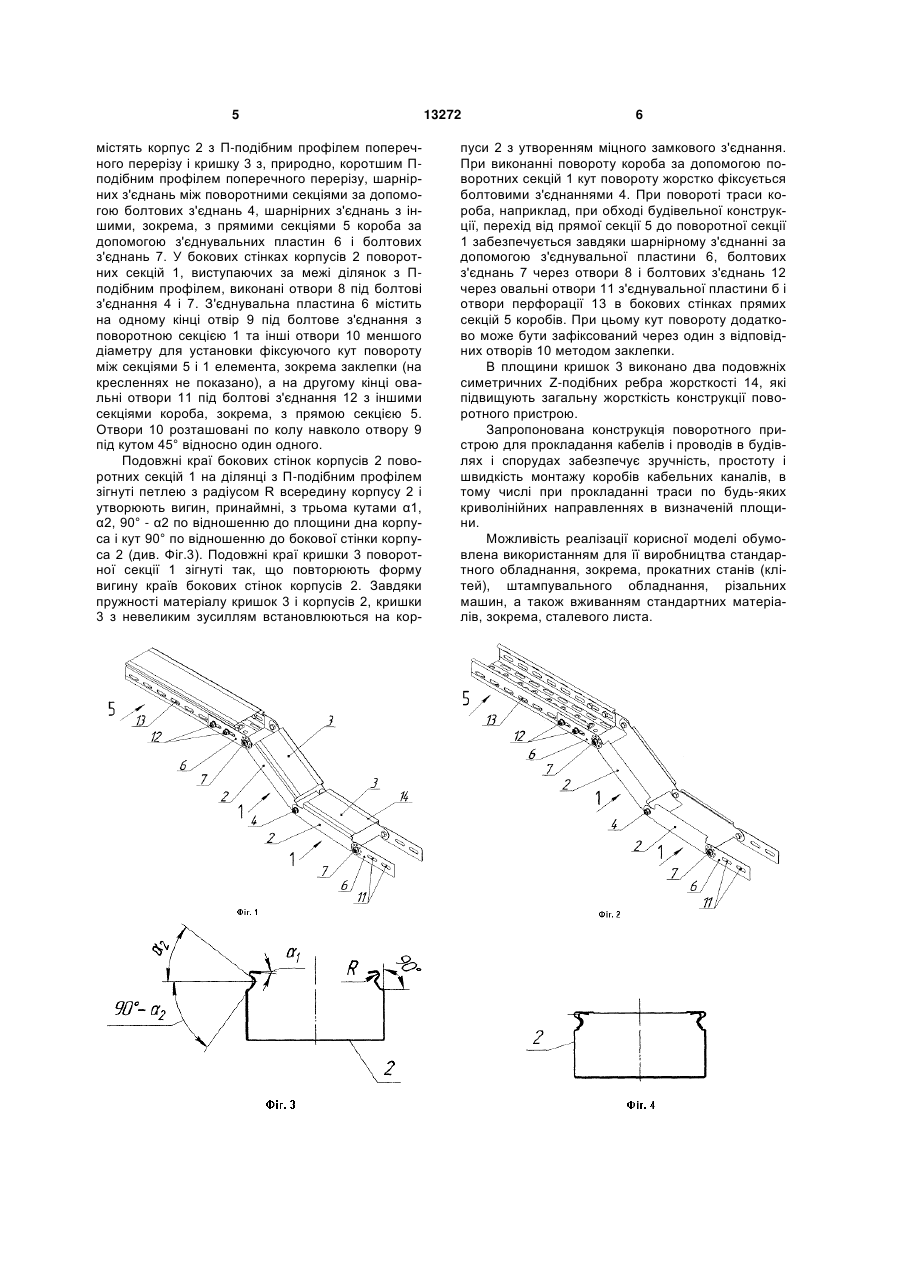

1. Поворотний пристрій короба для прокладання кабелів і проводів, що містить шарнірно з'єднані між собою півколами поворотні секції, корпуси яких мають П-подібний профіль поперечного перерізу і забезпечені П-подібними профільними кришками, який відрізняється тим, що бокові стінки поворотних секцій в місці з'єднання з суміжними поворотними секціями виступають за межі ділянок корпусів поворотних секцій з П-подібним профілем поперечного перерізу і виконані у вигляді півкіл з отвором в центрі під болтове з'єднання із суміжною поворотною секцією або із з'єднувальною пластиною, один кінець якої виконаний у вигляді півкола із отвором в центрі під болтове з'єднання та з другими отворами, розташованими по окружності навколо отвору в центрі і призначеними для установки елемента, що фіксує вибраний кут повороту, а другий кінець з'єднувальної пластини виконаний прямокутним із перфорованими овальними отворами під болтове з'єднання із іншими секціями короба, подовжні краї бокових стінок корпусів поворотних секцій на ділянці з П-подібним профілем поперечного перерізу зігнуті всередину U 2 13272 1 3 будь-яким відомим способом - зварюванням, клепкою, так і в частині з'єднання кришок з корпусами за допомогою болтів, і частково, у вигляді пенального з'єднання. Недоліком є також наявність великого числа гострих кромок, кутів коробів, що утрудняють монтаж і підвищують ймовірність травмування монтажників і іншого обслуговуючого персоналу. Найближчим до заявленого об'єкту по технічній сутності є поворотний пристрій для прокладання кабелів і проводів, що містить ланки (секції) з Пподібним профілем поперечного перерізу, дена яких в місці шарнірного з'єднання між ними виконані у вигляді півкіл, в центрі яких розташовані осі, а бокові стінки мають в місці з'єднання захисні елементи, один кінець яких з'єднаний з боковою стінкою відповідної ланки, а вільний встановлений з можливістю переміщення відносно бокової стінки суміжної ланки [див. а.с. СРСР №936141, М.Кл.3 Н02G3/04, опубл. 15.06.82., Бюл. №22]. За допомогою відомого поворотного пристрою поворот траси прокладання кабелів і проводів здійснюється в будь-яких направленнях, переважно, в горизонтальній площини. Частину внутрішнього корисного об'єму короба займають направляючі захисних елементів бокових стінок і болти для кріплення кришок. При застосуванні в сучасному будівництві полегшених кабельних коробів з перфорованого П-подібного профілю немає необхідності в елементах захисту частково відкритих ділянок в містах з'єднання секцій. Задачею, на вирішення якої направлена корисна модель, є удосконалення поворотного пристрою з метою спрощення конструкції, підвищення зручності монтажу короба кабельного каналу при поворотах на криволінійних ділянках траси, переважно, у вертикальній площини. Поставлена задача вирішується тим, що в поворотному пристрої для прокладання кабелів і проводів, що містить шарнірно з'єднані між собою півколами поворотні секції, корпуси яких мають Пподібний профіль поперечного перерізу і забезпечені П-подібними профільними кришками, відповідно до корисної моделі, бокові стінки поворотних секцій в місці з'єднання з суміжними поворотними секціями виступають за межі ділянок корпусів поворотних секцій з П-подібним профілем поперечного перерізу і виконані у вигляді півкіл з отвором в центрі під болтове з’єднання із суміжною поворотною секцією або із з'єднувальною пластиною, один кінець якої виконаний у вигляді півкола із отвором в центрі під болтове з'єднання та з другими отворами, розташованими по окружності навколо отвору в центрі і призначеними для установки елемента, що фіксує вибраний кут повороту, а другий кінець з'єднувальної пластини виконаний прямокутним із перфорованими овальними отворами під болтове з'єднання із іншими секціями короба, подовжні краї бокових стінок корпусів поворотних секцій на ділянці з П-подібним профілем поперечного перерізу зігнуті всередину корпусу петлею із радіусом R, і, принаймні, із трьома кутами α1, α2, 90° - α2 по відношенню до площини дна корпусу та з кутом 90° по відношенню до бокової стінки корпусу з утворенням із краями П-подібних 13272 4 профільних кришок, що повторюють контур зовнішньої сторони зігнутих країв відповідних бокових стінок корпусів, пружного замкового з'єднання. Поставлена задача вирішується також тим, що: - центри півкіл бокових стінок поворотних секцій виступають за межі ділянок корпусів поворотних секцій з П-подібним профілем поперечного перерізу, принаймні, на відстань, що забезпечує можливість повороту секцій відносно одна одної в межах 160°; - другі отвори півкола з'єднувальної пластини розташовано по окружності навколо отвору в центрі під кутом 45° відносно один одного; - елемент, що фіксує вибраний кут повороту, являє собою заклепку; - П-подібні профільні кришки поворотних секцій виконано, принаймні, з двома подовжніми симетричними Z-подібними ребрами жорсткості. Перевагами технічного рішення, що заявляється, перед відомими рішеннями є: - простота конструкції поворотного пристрою короба як в частині з’єднання між поворотними секціями, так і в частині з єднання з іншими секціями короба (прямими, фігурними, тощо) за допомогою болтового з'єднання і з'єднувальної пластини; - зручність монтажу короба і прокладання по будь-яких криволінійних направленнях траси кабельного каналу в визначеній площини; - полегшення ваги конструкції поворотного пристрою; - підвищення жорсткості поворотних секцій. Технічний результат - створення простої і надійної конструкції поворотного пристрою для прокладання кабелів і проводів, яка забезпечує зручність проведення монтажних і електромонтажних робіт на криволінійних ділянках траси кабельного каналу. Порівняльний аналіз запропонованого технічного рішення з відомими технічними рішеннями дозволяє зробити висновок про те, що поворотний пристрій для прокладання кабелів і проводів відрізняється від відомих наявністю нових конструктивних ознак, а саме, реалізацією шарнірного з єднання в бокових стінках корпусів секцій коробів за допомогою болтів і з’єднувальної пластини, наявністю зручного знімного пружного замкового з'єднання між корпусами І кришками поворотних секцій, яке виключає застосування інструменту. У доступних джерелах інформації не знайдені рішення, які характеризуються сукупністю ознак запропонованої корисної моделі. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 показаний загальний вигляд поворотного пристрою короба з кришками; на Фіг.2 - загальний вигляд поворотного пристрою короба без кришки; на Фіг.3 - вид спереду корпуса поворотної секції без кришки; на Фіг.4 - вид спереду поворотної секції з кришкою; на Фіг.5 - вид збоку поворотній секції з кришкою; на Фіг.6 - вид зверху поворотної секції з кришкою; на Фіг.7 - вид збоку з'єднувальної пластини. Поворотний пристрій для прокладання кабелів і проводів складається з поворотних секцій 1, що 5 містять корпус 2 з П-подібним профілем поперечного перерізу і кришку 3 з, природно, коротшим Пподібним профілем поперечного перерізу, шарнірних з'єднань між поворотними секціями за допомогою болтових з'єднань 4, шарнірних з'єднань з іншими, зокрема, з прямими секціями 5 короба за допомогою з'єднувальних пластин 6 і болтових з'єднань 7. У бокових стінках корпусів 2 поворотних секцій 1, виступаючих за межі ділянок з Пподібним профілем, виконані отвори 8 під болтові з'єднання 4 і 7. З'єднувальна пластина 6 містить на одному кінці отвір 9 під болтове з'єднання з поворотною секцією 1 та інші отвори 10 меншого діаметру для установки фіксуючого кут повороту між секціями 5 і 1 елемента, зокрема заклепки (на кресленнях не показано), а на другому кінці овальні отвори 11 під болтові з'єднання 12 з іншими секціями короба, зокрема, з прямою секцією 5. Отвори 10 розташовані по колу навколо отвору 9 під кутом 45° відносно один одного. Подовжні краї бокових стінок корпусів 2 поворотних секцій 1 на ділянці з П-подібним профілем зігнуті петлею з радіусом R всередину корпусу 2 і утворюють вигин, принаймні, з трьома кутами α1, α2, 90° - α2 по відношенню до площини дна корпуса і кут 90° по відношенню до бокової стінки корпуса 2 (див. Фіг.3). Подовжні краї кришки 3 поворотної секції 1 зігнуті так, що повторюють форму вигину країв бокових стінок корпусів 2. Завдяки пружності матеріалу кришок 3 і корпусів 2, кришки 3 з невеликим зусиллям встановлюються на кор 13272 6 пуси 2 з утворенням міцного замкового з'єднання. При виконанні повороту короба за допомогою поворотних секцій 1 кут повороту жорстко фіксується болтовими з'єднаннями 4. При повороті траси короба, наприклад, при обході будівельної конструкції, перехід від прямої секції 5 до поворотної секції 1 забезпечується завдяки шарнірному з'єднанні за допомогою з'єднувальної пластини 6, болтових з'єднань 7 через отвори 8 і болтових з'єднань 12 через овальні отвори 11 з'єднувальної пластини б і отвори перфорації 13 в бокових стінках прямих секцій 5 коробів. При цьому кут повороту додатково може бути зафіксований через один з відповідних отворів 10 методом заклепки. В площини кришок 3 виконано два подовжніх симетричних Z-подібних ребра жорсткості 14, які підвищують загальну жорсткість конструкції поворотного пристрою. Запропонована конструкція поворотного пристрою для прокладання кабелів і проводів в будівлях і спорудах забезпечує зручність, простоту і швидкість монтажу коробів кабельних каналів, в тому числі при прокладанні траси по будь-яких криволінійних направленнях в визначеній площини. Можливість реалізації корисної моделі обумовлена використанням для її виробництва стандартного обладнання, зокрема, прокатних станів (клітей), штампувального обладнання, різальних машин, а також вживанням стандартних матеріалів, зокрема, сталевого листа. 7 Комп’ютерна верстка Д. Шеверун 13272 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
