Двигун з робочим органом, що коливається
Формула / Реферат
Двигун з робочим органом, що коливається, який містить корпус, на внутрішній циліндричній поверхні якого розміщені радіальні перегородки, що взаємодіють із встановленим всередині нього ротором з поршнями, з′єднаними з валом відбору потужності, шестернями й кривошипно-шатунним механізмом, впускні й випускні канали, який відрізняється тим, що кривошипно-шатунний механізм двигуна з′єднаний з ротором й розміщений всередині останнього, а впускні й випускні канали двигуна розташовані у бічних стінках корпусу, причому двигун оснащений компресором, встановленим на валу відбору потужності.
Текст

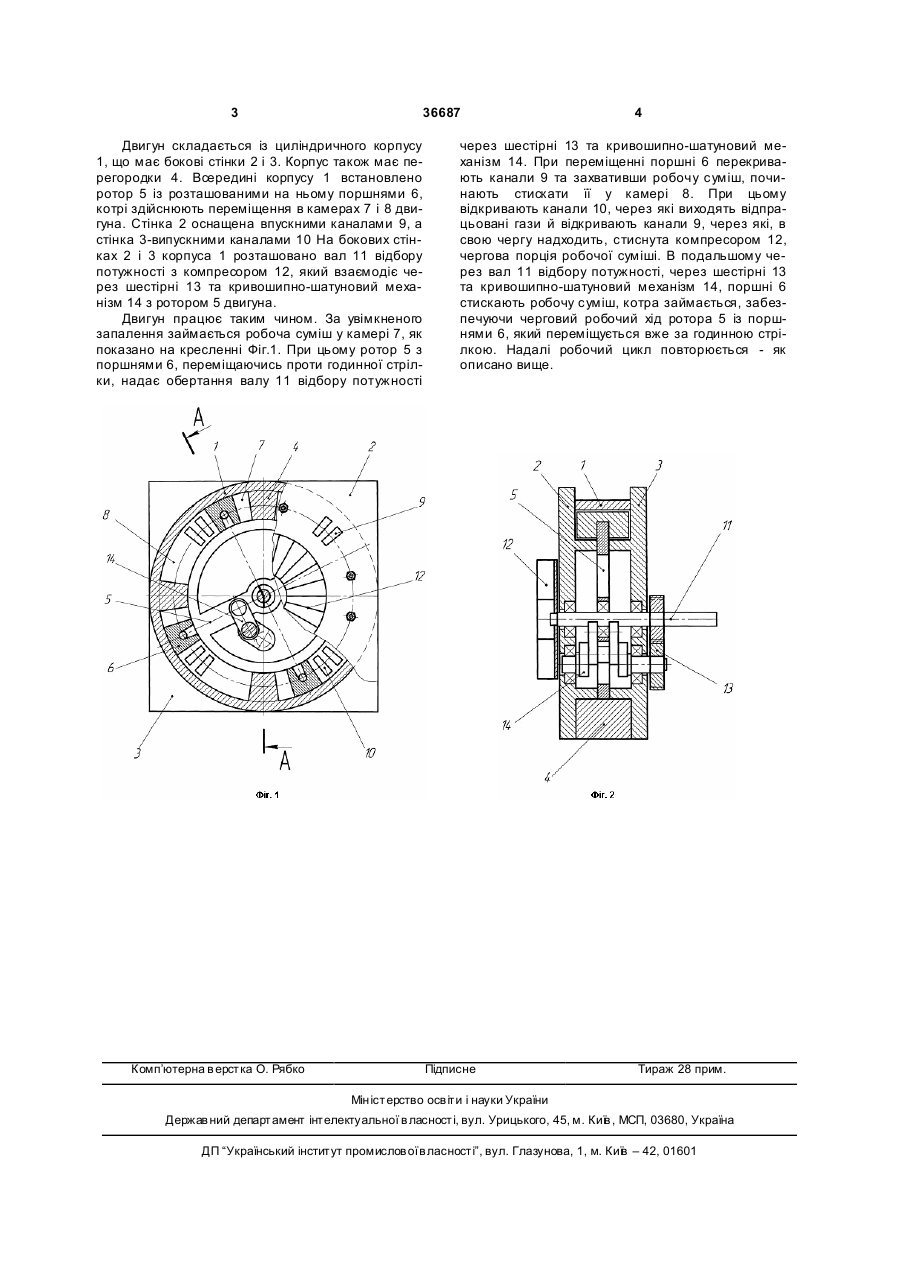

Двигун з робочим органом, що коливається, який містить корпус, на внутрішній циліндричній поверхні якого розміщені радіальні перегородки, що взаємодіють із встановленим всередині нього 3 36687 Двигун складається із циліндричного корпусу 1, що має бокові стінки 2 і 3. Корпус також має перегородки 4. Всередині корпусу 1 встановлено ротор 5 із розташованими на ньому поршнями 6, котрі здійснюють переміщення в камерах 7 і 8 двигуна. Стінка 2 оснащена впускними каналами 9, а стінка 3-випускними каналами 10 На бокових стінках 2 і 3 корпуса 1 розташовано вал 11 відбору потужності з компресором 12, який взаємодіє через шестірні 13 та кривошипно-шатуновий механізм 14 з ротором 5 двигуна. Двигун працює таким чином. За увімкненого запалення займається робоча суміш у камері 7, як показано на кресленні Фіг.1. При цьому ротор 5 з поршнями 6, переміщаючись проти годинної стрілки, надає обертання валу 11 відбору потужності Комп’ютерна в ерстка О. Рябко 4 через шестірні 13 та кривошипно-шатуновий механізм 14. При переміщенні поршні 6 перекривають канали 9 та захвативши робочу суміш, починають стискати її у камері 8. При цьому відкривають канали 10, через які виходять відпрацьовані гази й відкривають канали 9, через які, в свою чергу надходить, стиснута компресором 12, чергова порція робочої суміші. В подальшому через вал 11 відбору потужності, через шестірні 13 та кривошипно-шатуновий механізм 14, поршні 6 стискають робочу суміш, котра займається, забезпечуючи черговий робочий хід ротора 5 із поршнями 6, який переміщується вже за годинною стрілкою. Надалі робочий цикл повторюється - як описано вище. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюEngine with oscillating executive device
Автори англійськоюSviatnenko Viktor Oleksandrovych
Назва патенту російськоюДвигатель с колеблющимся рабочим органом
Автори російськоюСвятненко Виктор Александрович
МПК / Мітки
МПК: F02B 53/00
Мітки: робочим, органом, двигун, коливається
Код посилання
<a href="https://ua.patents.su/2-36687-dvigun-z-robochim-organom-shho-kolivaehtsya.html" target="_blank" rel="follow" title="База патентів України">Двигун з робочим органом, що коливається</a>
