Пристрій для транспортування і очистки коренебульбоплодів

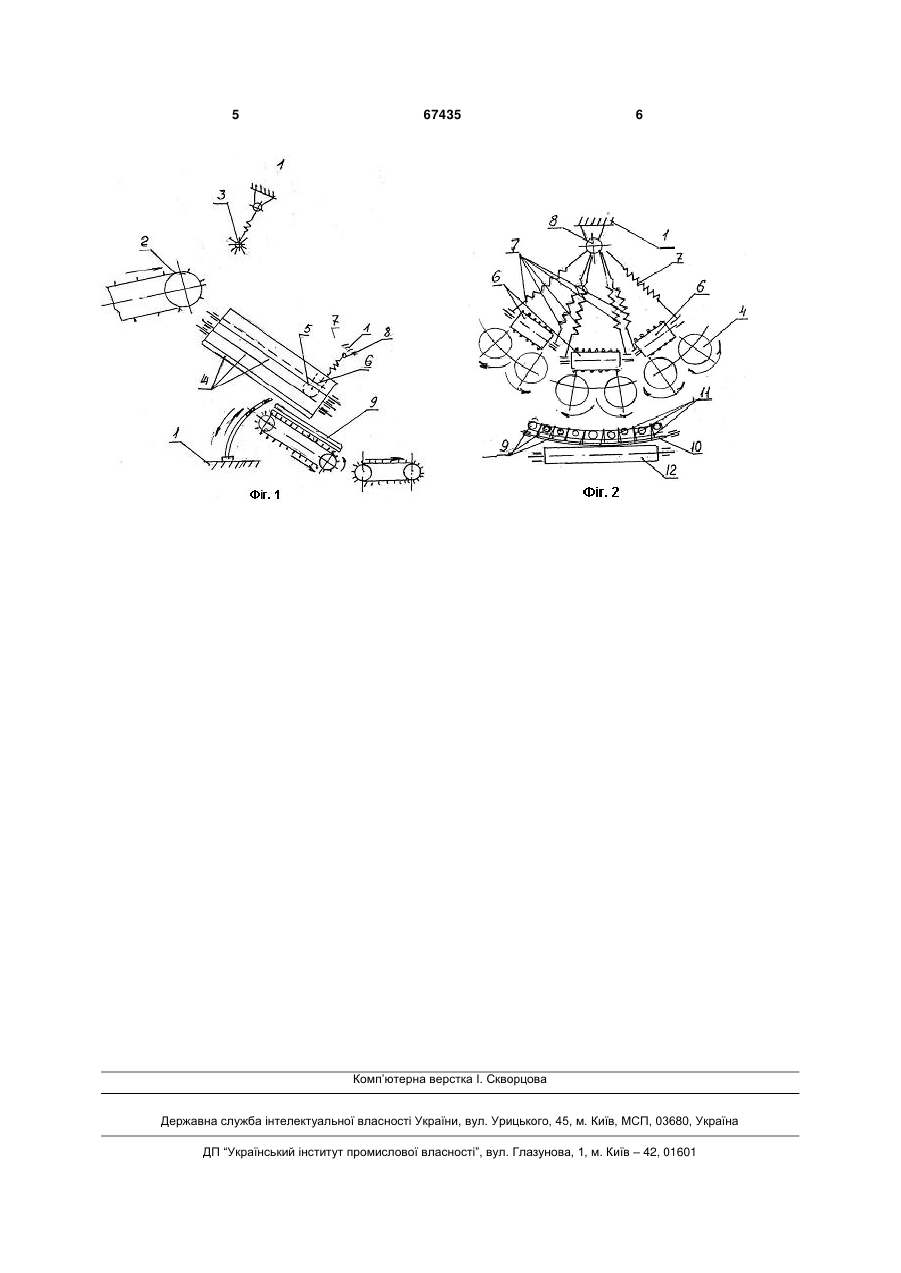

Пристрій для транспортування і очистки коренебульбоплодів, який містить рамну конструкцію, подавальний транспортер, відбивну щітку, виконаний у вигляді привідних циліндричних вальців, встановлених з можливістю попарно-обертального руху, очисний блок, з встановленим над ним активатором-притискачем, виконаним у вигляді трьох циліндричних привідних підпружинених до вальців барабанів з рифленою поверхнею, а також виван 3 тина якого зв'язана з рамною конструкцією пружиною та на цій рамній конструкції встановлені два обмежувачі рухів важеля. [Див пат. України на винахід № 83559, A01D 33/00, 2008 р]. Суттєвим недоліком такого пристрою є недостатньо висока якість очищення від налиплого ґрунту та решток рослин через недостатню розосередженість потоку при завантаженні та обробці. Крім того наявність у пристрої великої площі металевих конструкцій у динаміці роботи сприяє ударам поверхонь коренебульбоплодів, залишаючи «забоїни» у місцях безпосереднього контакту, чим сприяє пошкодженню поверхонь та швидкому псуванню продуктів, скорочуючи термін їх зберігання. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є покращення якості очищення коренебульбоплодів від домішок та збільшення терміну їх зберігання. Поставлена задача вирішується таким чином. У відомому пристрої для транспортування і очистки коренебульбоплодів, який містить рамну конструкцію, подавальний транспортер, відбивну щітку, виконаний у вигляді привідних циліндричних вальців, встановлених·з можливістю попарнообертального руху, очисний блок з встановленим над ним активатором-притискачем, виконаним у вигляді трьох циліндричних привідних підпружинених до вальців барабанів з рифленою поверхнею, а також вивантажувальний транспортер, при цьому вальці очисного блока утворюють поздовжньо ввігнуту поверхню, а осі барабанів активаторапритискача розміщені впоперек цієї поверхні з можливістю відтворення її форми, згідно з корисною моделлю, що заявляється, активатор-притискач споряджений попарно змонтованими пружинними елементами, що з'єднують кінці циліндричних привідних барабанів з рамною конструкцією, а між нижніми кінцями циліндричних вальців очисного блока та вивантажувальним транспортером встановлений додатковий очисник, виконаний у вигляді похилого жолоба, який виготовлено з розміщених з зазором прутків та розташованого під жолобом транспортера з рядами шипів на його поверхні, причому шипи розміщені з можливістю входження їх вільних кінчиків у зазори між прутками жолоба. На кресленнях, що додаються, схематично представлений пристрій для транспортування та очистки коренебульбоплодів. На фіг. 1 - у поздовжньому перерізі, а на фіг. 2 - дано його вид А фіг. 1. Пристрій для транспортування та очистки коренебульбоплодів містить рамну конструкцію 1, подавальний транспортер 2, над вихідним кінцем якого встановлено відбивну щітку 3. Безпосередньо під верхнім кінцем подавального транспортеру 67435 4 2 встановлено очисний блок, що виконаний у вигляді привідних циліндричних вальців 4, які змонтовані з можливістю попарно-зустрічного руху, та розміщені похило так, що утворюють ввігнуту поверхню. Над циліндричними вальцями 4 розміщений активатор-притискач 5, виконаний з трьох привідних підпружинених до вальців барабанів 6. Поверхні барабанів 6 виконані рифленими. Барабани 6 розташовані так, що їхні осі відтворюють ввігнуту поверхню, яку створили циліндричні вальці 4, при цьому барабани 6 розташовані впоперек циліндричних вальців 4. До складу активаторапритискача входять пружини 7, які одними з своїх кінців з'єднані з кінцями осей барабанів 6, а другими кінцями об'єднані у загальний шарнір 8, встановлений на рамній конструкції 1. На виході очисного блоку встановлено додатковий очисник, який виготовлено з пруткового жолобу 9. Прутки жолобу 9 розташовані із зазорами, а під жолобом 9 встановлений транспортер 10, на поверхні якого передбачені ряди шипів 11, при цьому шипи 11 транспортера 10 розміщені з можливістю входження їх вільних кінчиків у зазори між прутками жолоба 9. Жолоб 9 та транспортер 10 виконані з можливістю регулювання кута їх нахилу. На виході жолоба 9 розміщений вивантажувальний транспортер 12. Пристрій для транспортування і очистки коренебульбоплодів працює таким чином. Подавальним транспортером 2 ворох коренебульбоплодів подається у верхню частину очисного блока, де відбивною щіткою 3 спрямовується на циліндричні вальці 4, що обертаються назустріч один одному. При русі вороху коренебульбоплодів по поверхням циліндричних вальців 4, останні підхоплюють грудочки ґрунту, рослинні дрібні рештки і виносять їх назовні з пристрою. Похиле розташування привідних циліндричних вальців 4 сприяє гарантованому ковзанню коренебульбоплодів донизу по усієї поверхні очисного блоку. Під дією власної ваги ворох коренебульбоплодів досягає активатора-притискача, де під дією усіх трьох циліндричних барабанів 6 завдяки тиску пружини 7 на них відбувається основний етап розподілу домішок та коренебульбоплодів. Домішки підхоплюються рифленнями поверхонь циліндричних барабанів 6, а коренебульбоплоди та довгі рослинні рештки потрапляють у додатковий прутковий очисник. У ньому коренебульбоплоди скочуються по похилих прутках жолоба 9, а рослинні рештки шипами 11 транспортера 10 зчісуються та виводяться за межі очисника. Добре очищені коренебульбоплоди вивантажувальним транспортером 12 відводяться на подальшу переробку, або транспортуються для тривалого зберігання. 5 67435 6 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
