Гідророзподільник

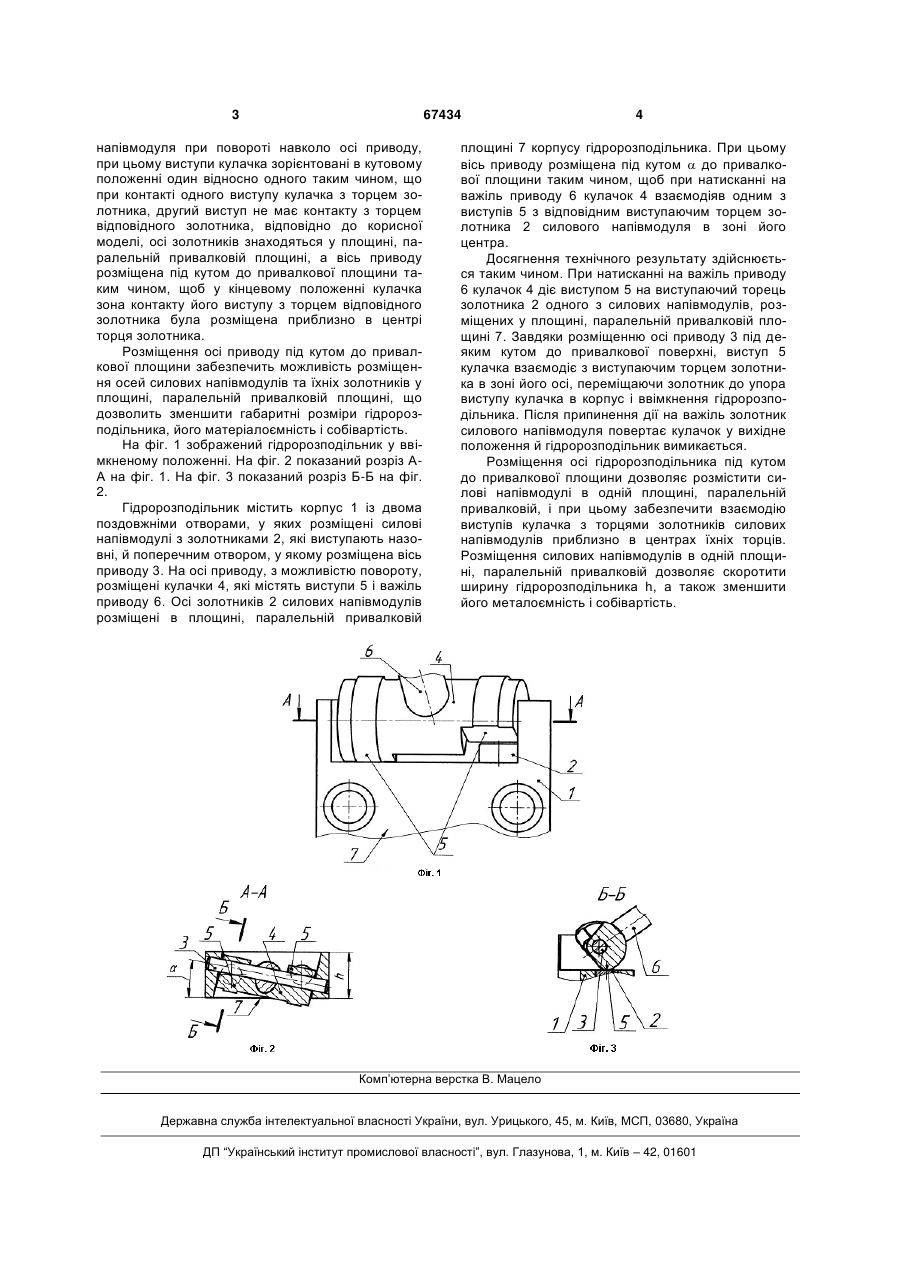

Гідророзподільник, який містить корпус, що має привалкову площину, а також два поздовжні та поперечний отвори, при цьому в поздовжніх отворах установлені силові напівмодулі з висту 3 67434 напівмодуля при повороті навколо осі приводу, при цьому виступи кулачка зорієнтовані в кутовому положенні один відносно одного таким чином, що при контакті одного виступу кулачка з торцем золотника, другий виступ не має контакту з торцем відповідного золотника, відповідно до корисної моделі, осі золотників знаходяться у площині, паралельній привалковій площині, а вісь приводу розміщена під кутом до привалкової площини таким чином, щоб у кінцевому положенні кулачка зона контакту його виступу з торцем відповідного золотника була розміщена приблизно в центрі торця золотника. Розміщення осі приводу під кутом до привалкової площини забезпечить можливість розміщення осей силових напівмодулів та їхніх золотників у площині, паралельній привалковій площині, що дозволить зменшити габаритні розміри гідророзподільника, його матеріалоємність і собівартість. На фіг. 1 зображений гідророзподільник у ввімкненому положенні. На фіг. 2 показаний розріз АА на фіг. 1. На фіг. 3 показаний розріз Б-Б на фіг. 2. Гідророзподільник містить корпус 1 із двома поздовжніми отворами, у яких розміщені силові напівмодулі з золотниками 2, які виступають назовні, й поперечним отвором, у якому розміщена вісь приводу 3. На осі приводу, з можливістю повороту, розміщені кулачки 4, які містять виступи 5 і важіль приводу 6. Осі золотників 2 силових напівмодулів розміщені в площині, паралельній привалковій 4 площині 7 корпусу гідророзподільника. При цьому вісь приводу розміщена під кутом  до привалкової площини таким чином, щоб при натисканні на важіль приводу 6 кулачок 4 взаємодіяв одним з виступів 5 з відповідним виступаючим торцем золотника 2 силового напівмодуля в зоні його центра. Досягнення технічного результату здійснюється таким чином. При натисканні на важіль приводу 6 кулачок 4 діє виступом 5 на виступаючий торець золотника 2 одного з силових напівмодулів, розміщених у площині, паралельній привалковій площині 7. Завдяки розміщенню осі приводу 3 під деяким кутом до привалкової поверхні, виступ 5 кулачка взаємодіє з виступаючим торцем золотника в зоні його осі, переміщаючи золотник до упора виступу кулачка в корпус і ввімкнення гідророзподільника. Після припинення дії на важіль золотник силового напівмодуля повертає кулачок у вихідне положення й гідророзподільник вимикається. Розміщення осі гідророзподільника під кутом до привалкової площини дозволяє розмістити силові напівмодулі в одній площині, паралельній привалковій, і при цьому забезпечити взаємодію виступів кулачка з торцями золотників силових напівмодулів приблизно в центрах їхніх торців. Розміщення силових напівмодулів в одній площині, паралельній привалковій дозволяє скоротити ширину гідророзподільника h, а також зменшити його металоємність і собівартість. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
