Пристрій для подачі твердого палива до установок для спалювання

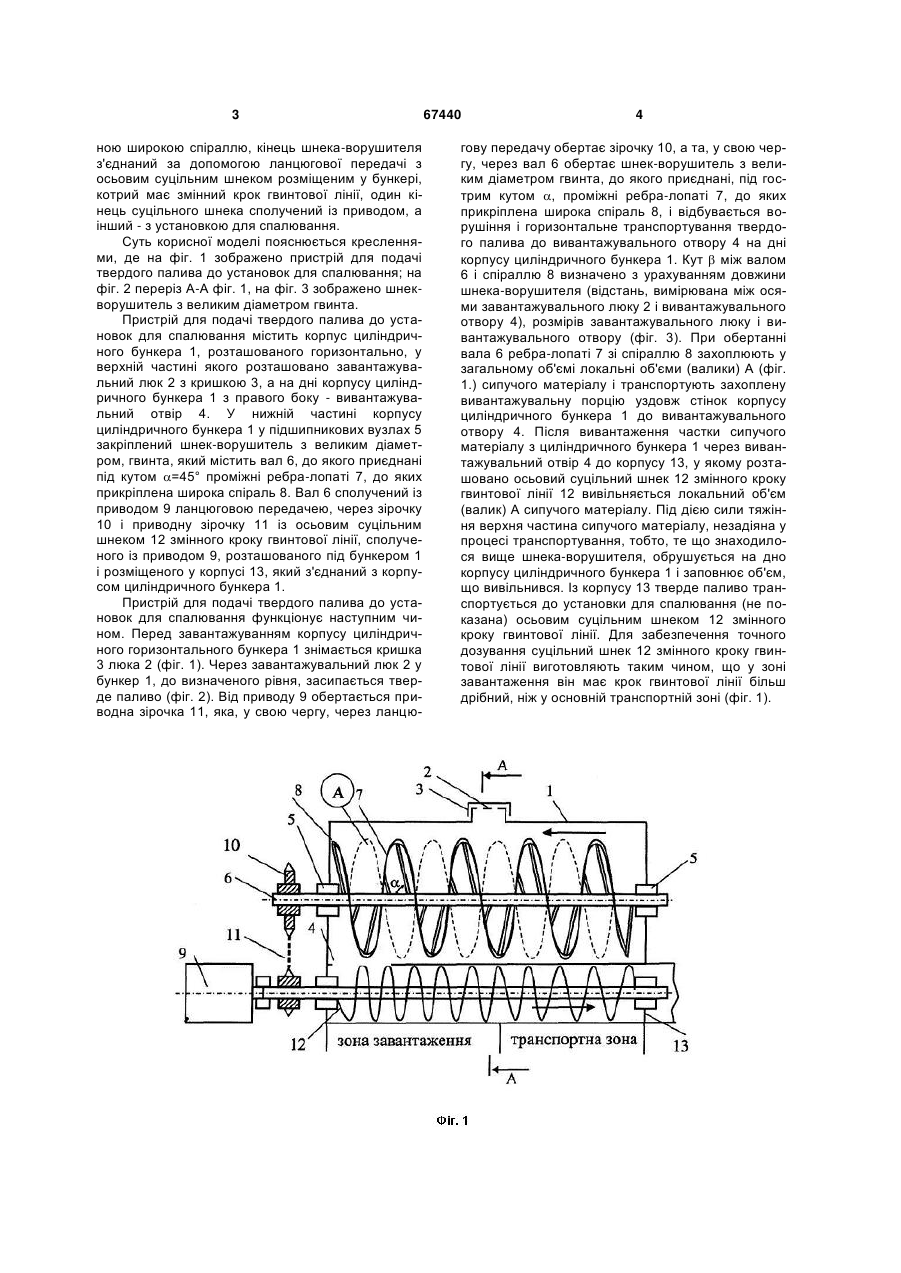

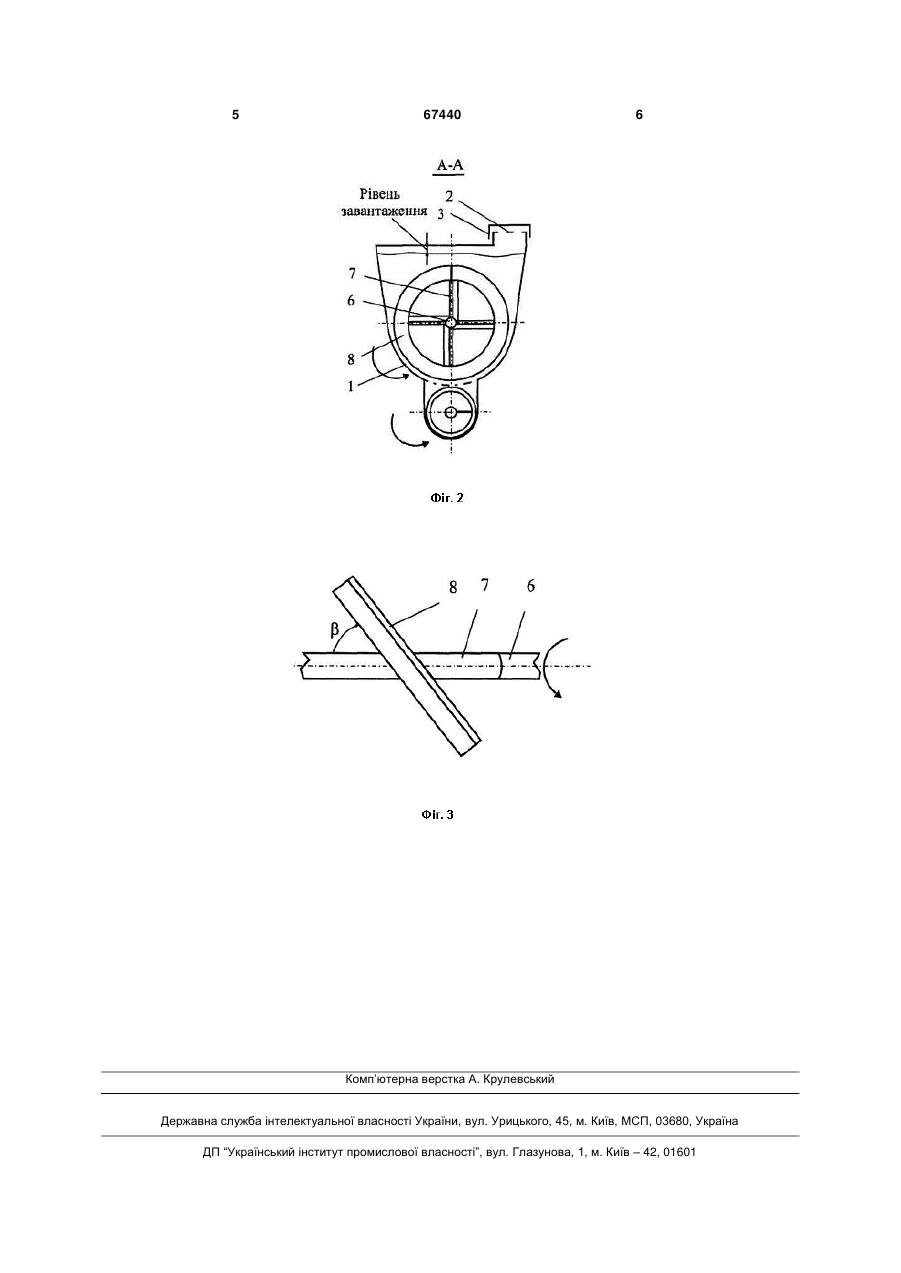

Пристрій для подачі твердого палива до установок для спалювання, що містить циліндричний бункер із завантажувальним люком з кришкою та вивантажувальним отвором, який відрізняється 3 ною широкою спіраллю, кінець шнека-ворушителя з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком розміщеним у бункері, котрий має змінний крок гвинтової лінії, один кінець суцільного шнека сполучений із приводом, а інший - з установкою для спалювання. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено пристрій для подачі твердого палива до установок для спалювання; на фіг. 2 переріз А-А фіг. 1, на фіг. 3 зображено шнекворушитель з великим діаметром гвинта. Пристрій для подачі твердого палива до установок для спалювання містить корпус циліндричного бункера 1, розташованого горизонтально, у верхній частині якого розташовано завантажувальний люк 2 з кришкою 3, а на дні корпусу циліндричного бункера 1 з правого боку - вивантажувальний отвір 4. У нижній частині корпусу циліндричного бункера 1 у підшипникових вузлах 5 закріплений шнек-ворушитель з великим діаметром, гвинта, який містить вал 6, до якого приєднані під кутом =45° проміжні ребра-лопаті 7, до яких прикріплена широка спіраль 8. Вал 6 сполучений із приводом 9 ланцюговою передачею, через зірочку 10 і приводну зірочку 11 із осьовим суцільним шнеком 12 змінного кроку гвинтової лінії, сполученого із приводом 9, розташованого під бункером 1 і розміщеного у корпусі 13, який з'єднаний з корпусом циліндричного бункера 1. Пристрій для подачі твердого палива до установок для спалювання функціонує наступним чином. Перед завантажуванням корпусу циліндричного горизонтального бункера 1 знімається кришка 3 люка 2 (фіг. 1). Через завантажувальний люк 2 у бункер 1, до визначеного рівня, засипається тверде паливо (фіг. 2). Від приводу 9 обертається приводна зірочка 11, яка, у свою чергу, через ланцю 67440 4 гову передачу обертає зірочку 10, а та, у свою чергу, через вал 6 обертає шнек-ворушитель з великим діаметром гвинта, до якого приєднані, під гострим кутом , проміжні ребра-лопаті 7, до яких прикріплена широка спіраль 8, і відбувається ворушіння і горизонтальне транспортування твердого палива до вивантажувального отвору 4 на дні корпусу циліндричного бункера 1. Кут  між валом 6 і спіраллю 8 визначено з урахуванням довжини шнека-ворушителя (відстань, вимірювана між осями завантажувального люку 2 і вивантажувального отвору 4), розмірів завантажувального люку і вивантажувального отвору (фіг. 3). При обертанні вала 6 ребра-лопаті 7 зі спіраллю 8 захоплюють у загальному об'ємі локальні об'єми (валики) А (фіг. 1.) сипучого матеріалу і транспортують захоплену вивантажувальну порцію уздовж стінок корпусу циліндричного бункера 1 до вивантажувального отвору 4. Після вивантаження частки сипучого матеріалу з циліндричного бункера 1 через вивантажувальний отвір 4 до корпусу 13, у якому розташовано осьовий суцільний шнек 12 змінного кроку гвинтової лінії 12 вивільняється локальний об'єм (валик) А сипучого матеріалу. Під дією сили тяжіння верхня частина сипучого матеріалу, незадіяна у процесі транспортування, тобто, те що знаходилося вище шнека-ворушителя, обрушується на дно корпусу циліндричного бункера 1 і заповнює об'єм, що вивільнився. Із корпусу 13 тверде паливо транспортується до установки для спалювання (не показана) осьовим суцільним шнеком 12 змінного кроку гвинтової лінії. Для забезпечення точного дозування суцільний шнек 12 змінного кроку гвинтової лінії виготовляють таким чином, що у зоні завантаження він має крок гвинтової лінії більш дрібний, ніж у основній транспортній зоні (фіг. 1). 5 67440 6 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
