Плитно-валяльна машина для виготовлення повсті

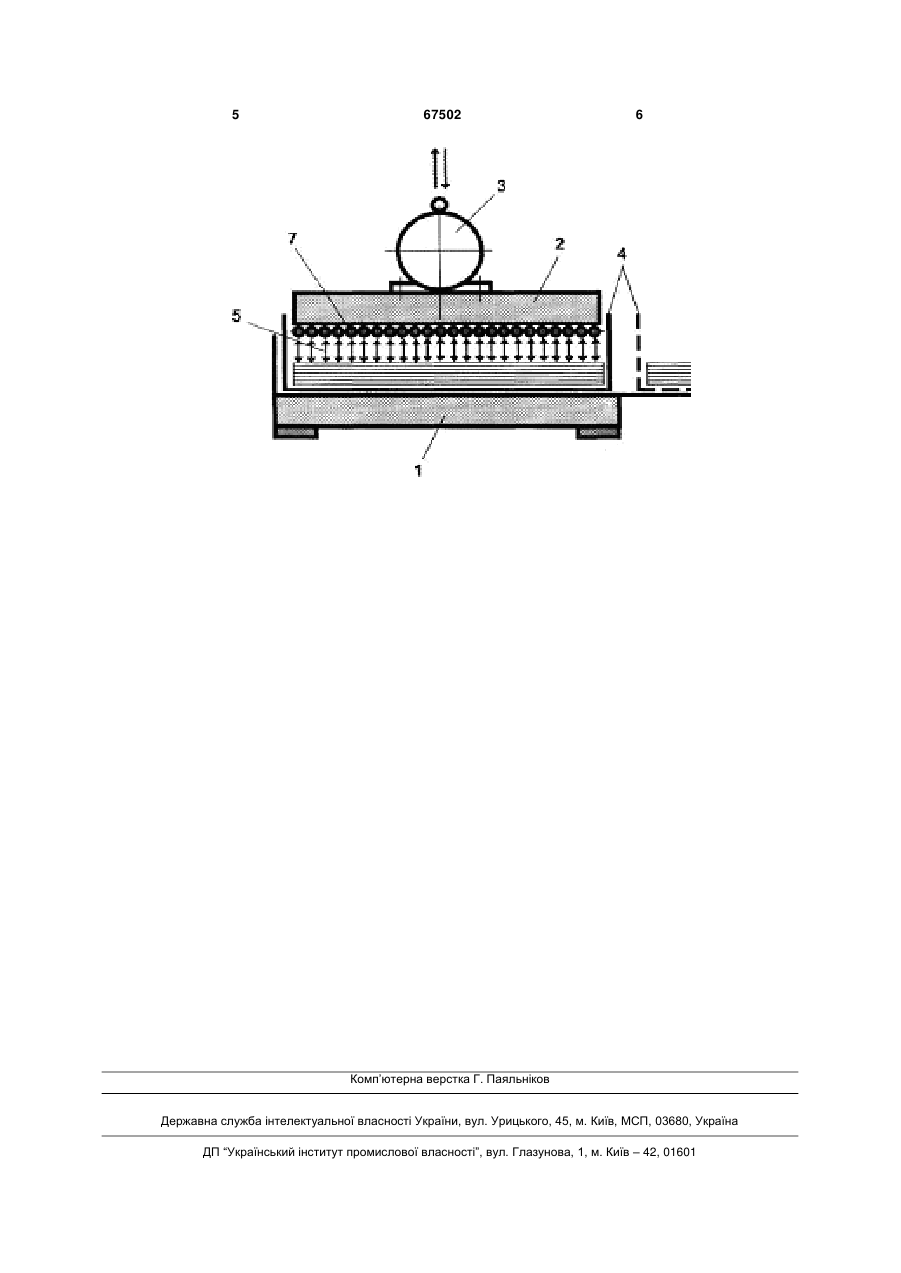

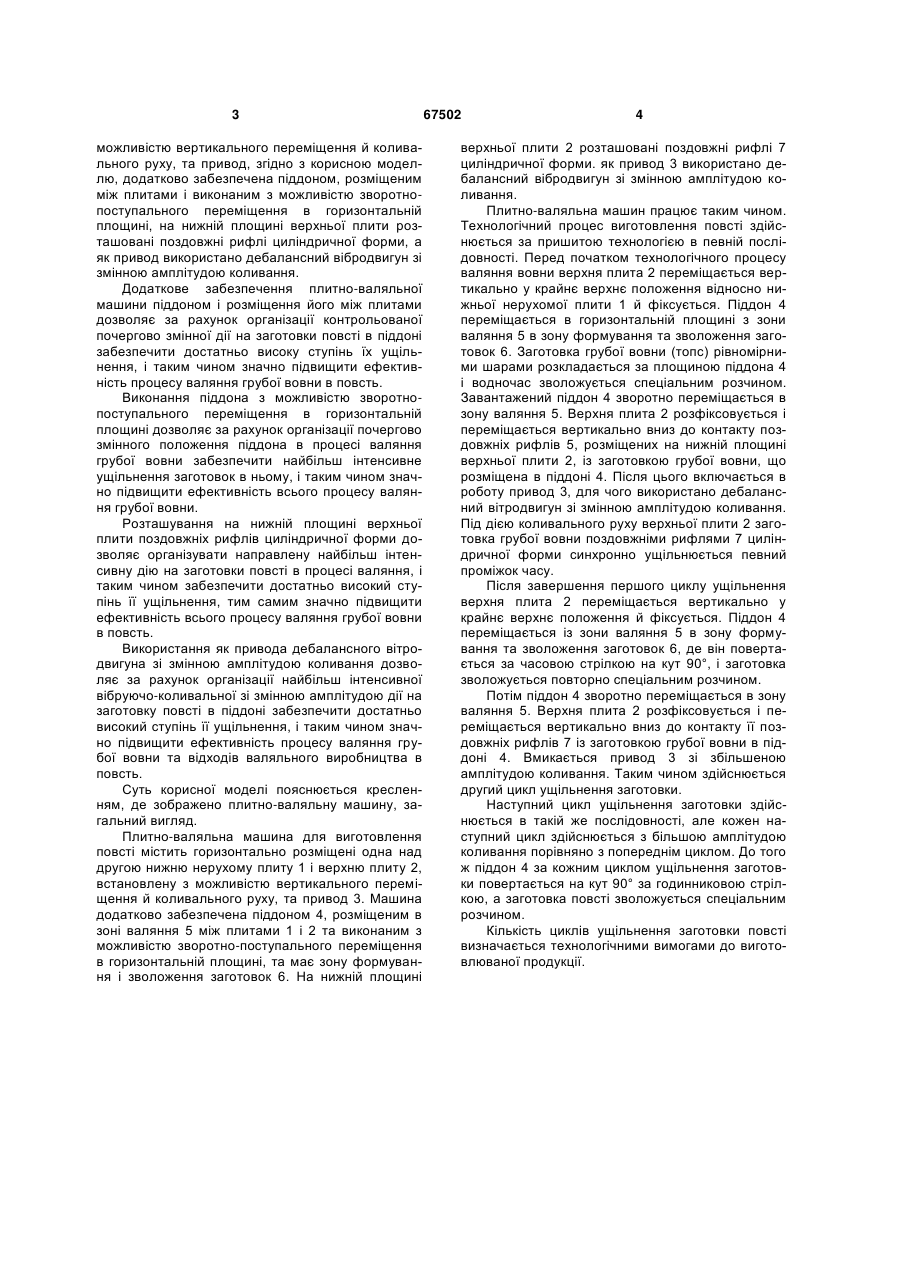

Плитно-валяльна машина для виготовлення повсті, що містить горизонтально розміщені одна над одною нижню нерухому плиту і верхню плиту, встановлену з можливістю вертикального переміщення й коливального руху, та привод, яка відрізняється тим, що вона додатково забезпечена піддоном, розміщеним між плитами і виконаним з можливістю зворотно-поступального переміщення в горизонтальній площині, на нижній площині верхньої плити розташовані поздовжні рифлі циліндричної форми, а як привод використано дебалансний вібродвигун зі змінною амплітудою коливання. (19) (21) u201109081 (22) 20.07.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ШЕВЧЕНКО ІГОР АРКАДІЙОВИЧ, ЛИХОДІД ВІКТОР ВІКТОРОВИЧ, ЗАБУДЧЕНКО ВІКТОР МИКОЛАЙОВИЧ, ПАВЛЕНКО СЕРГІЙ ІВАНОВИЧ, ІВЛЄВ ВІТАЛІЙ ВОЛОДИМИРОВИЧ (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА НАЦІОНАЛЬНОЇ АКАДЕМІЇ АГРАРНИХ НАУК УКРАЇНИ 3 можливістю вертикального переміщення й коливального руху, та привод, згідно з корисною моделлю, додатково забезпечена піддоном, розміщеним між плитами і виконаним з можливістю зворотнопоступального переміщення в горизонтальній площині, на нижній площині верхньої плити розташовані поздовжні рифлі циліндричної форми, а як привод використано дебалансний вібродвигун зі змінною амплітудою коливання. Додаткове забезпечення плитно-валяльної машини піддоном і розміщення його між плитами дозволяє за рахунок організації контрольованої почергово змінної дії на заготовки повсті в піддоні забезпечити достатньо високу ступінь їх ущільнення, і таким чином значно підвищити ефективність процесу валяння грубої вовни в повсть. Виконання піддона з можливістю зворотнопоступального переміщення в горизонтальній площині дозволяє за рахунок організації почергово змінного положення піддона в процесі валяння грубої вовни забезпечити найбільш інтенсивне ущільнення заготовок в ньому, і таким чином значно підвищити ефективність всього процесу валяння грубої вовни. Розташування на нижній площині верхньої плити поздовжніх рифлів циліндричної форми дозволяє організувати направлену найбільш інтенсивну дію на заготовки повсті в процесі валяння, і таким чином забезпечити достатньо високий ступінь її ущільнення, тим самим значно підвищити ефективність всього процесу валяння грубої вовни в повсть. Використання як привода дебалансного вітродвигуна зі змінною амплітудою коливання дозволяє за рахунок організації найбільш інтенсивної вібруючо-коливальної зі змінною амплітудою дії на заготовку повсті в піддоні забезпечити достатньо високий ступінь її ущільнення, і таким чином значно підвищити ефективність процесу валяння грубої вовни та відходів валяльного виробництва в повсть. Суть корисної моделі пояснюється кресленням, де зображено плитно-валяльну машину, загальний вигляд. Плитно-валяльна машина для виготовлення повсті містить горизонтально розміщені одна над другою нижню нерухому плиту 1 і верхню плиту 2, встановлену з можливістю вертикального переміщення й коливального руху, та привод 3. Машина додатково забезпечена піддоном 4, розміщеним в зоні валяння 5 між плитами 1 і 2 та виконаним з можливістю зворотно-поступального переміщення в горизонтальній площині, та має зону формування і зволоження заготовок 6. На нижній площині 67502 4 верхньої плити 2 розташовані поздовжні рифлі 7 циліндричної форми. як привод 3 використано дебалансний вібродвигун зі змінною амплітудою коливання. Плитно-валяльна машин працює таким чином. Технологічний процес виготовлення повсті здійснюється за пришитою технологією в певній послідовності. Перед початком технологічного процесу валяння вовни верхня плита 2 переміщається вертикально у крайнє верхнє положення відносно нижньої нерухомої плити 1 й фіксується. Піддон 4 переміщається в горизонтальній площині з зони валяння 5 в зону формування та зволоження заготовок 6. Заготовка грубої вовни (топс) рівномірними шарами розкладається за площиною піддона 4 і водночас зволожується спеціальним розчином. Завантажений піддон 4 зворотно переміщається в зону валяння 5. Верхня плита 2 розфіксовується і переміщається вертикально вниз до контакту поздовжніх рифлів 5, розміщених на нижній площині верхньої плити 2, із заготовкою грубої вовни, що розміщена в піддоні 4. Після цього включається в роботу привод 3, для чого використано дебалансний вітродвигун зі змінною амплітудою коливання. Під дією коливального руху верхньої плити 2 заготовка грубої вовни поздовжніми рифлями 7 циліндричної форми синхронно ущільнюється певний проміжок часу. Після завершення першого циклу ущільнення верхня плита 2 переміщається вертикально у крайнє верхнє положення й фіксується. Піддон 4 переміщається із зони валяння 5 в зону формування та зволоження заготовок 6, де він повертається за часовою стрілкою на кут 90°, і заготовка зволожується повторно спеціальним розчином. Потім піддон 4 зворотно переміщається в зону валяння 5. Верхня плита 2 розфіксовується і переміщається вертикально вниз до контакту її поздовжніх рифлів 7 із заготовкою грубої вовни в піддоні 4. Вмикається привод 3 зі збільшеною амплітудою коливання. Таким чином здійснюється другий цикл ущільнення заготовки. Наступний цикл ущільнення заготовки здійснюється в такій же послідовності, але кожен наступний цикл здійснюється з більшою амплітудою коливання порівняно з попереднім циклом. До того ж піддон 4 за кожним циклом ущільнення заготовки повертається на кут 90° за годинниковою стрілкою, а заготовка повсті зволожується спеціальним розчином. Кількість циклів ущільнення заготовки повсті визначається технологічними вимогами до виготовлюваної продукції. 5 67502 6 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
