Пристрій стрічкообв’язувальний

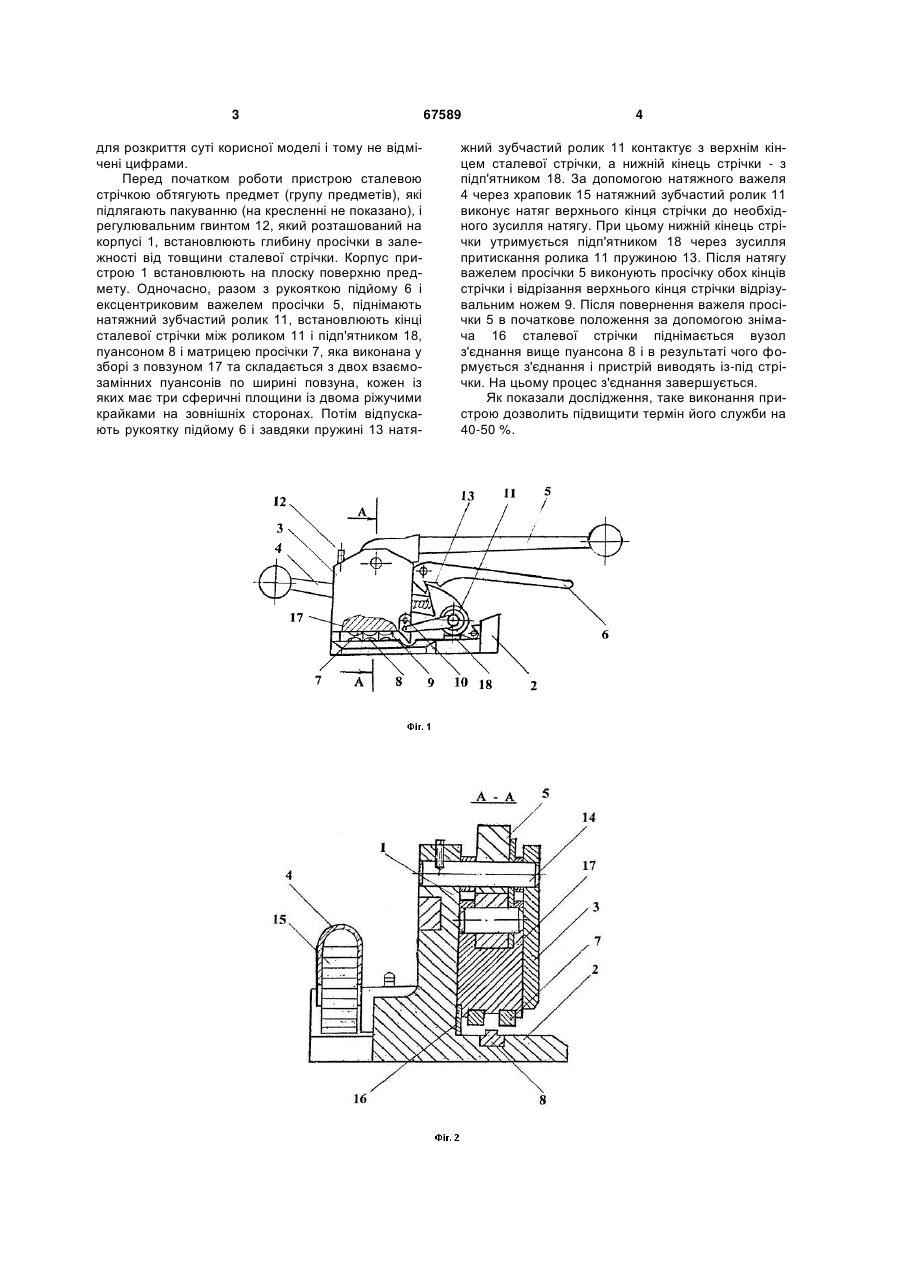

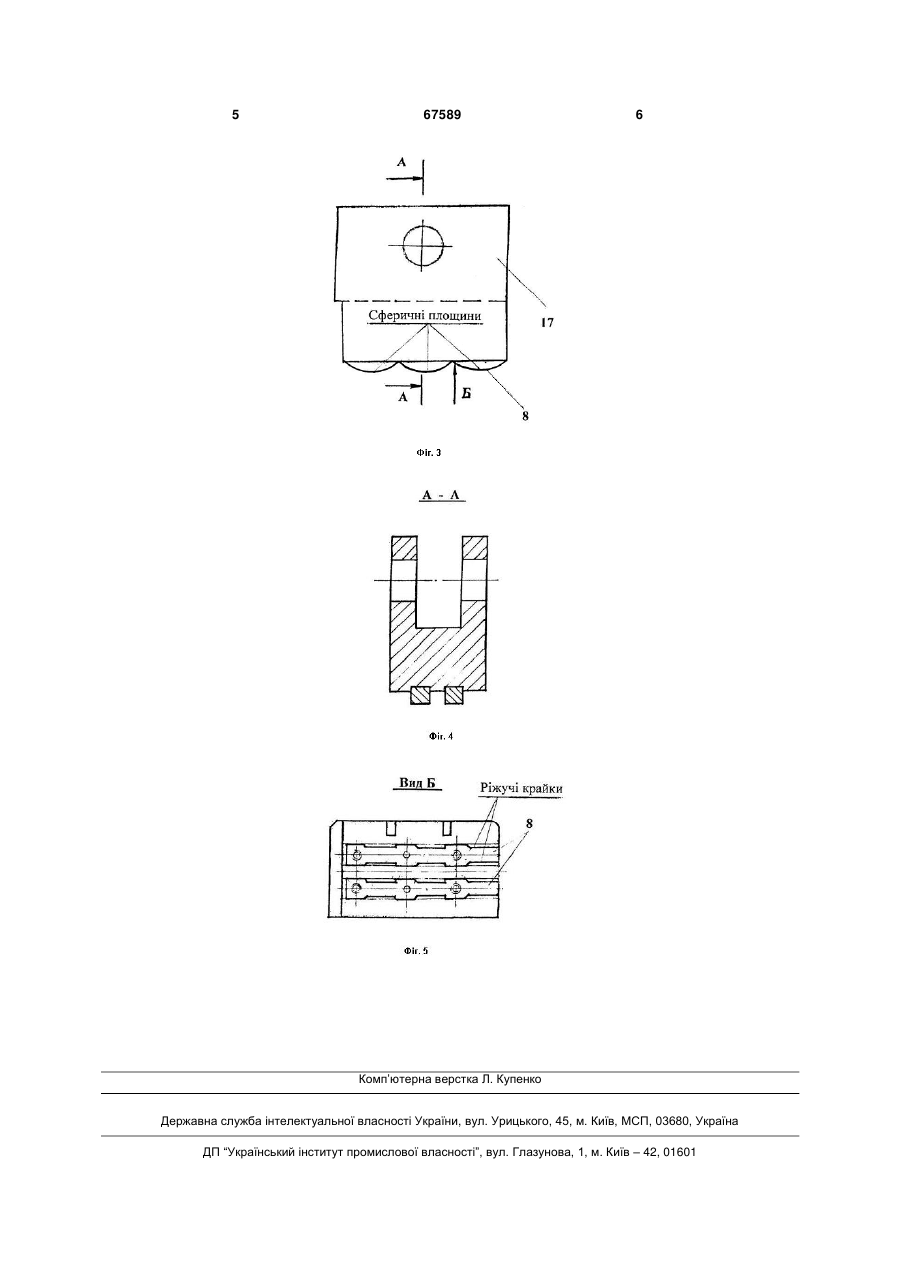

Пристрій стрічкообв'язувальний, що має корпус, основу корпуса, повзун, матрицю, пуансон, ексцентриковий важіль просічки, регулювальний гвинт, пружину, рукоятку підйому, натяжний важіль, храповик, натяжний зубчастий ролик, який відрізняється тим, що матриця просічки виконана у зборі з повзуном та складається з двох взаємозамінних пуансонів по ширині повзуна, кожен із яких має три сферичні площини із двома ріжучими крайками на зовнішніх сторонах. (19) (21) u201110175 (22) 18.08.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ШЛІХТА ВАЛЕНТИН МИХАЙЛОВИЧ, ЛЕОНОВ ЮРІЙ ГРИГОРОВИЧ, СІРКО ЗІНОВІЙ СТЕПАНОВИЧ (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ "РЕСУРС" 3 для розкриття суті корисної моделі і тому не відмічені цифрами. Перед початком роботи пристрою сталевою стрічкою обтягують предмет (групу предметів), які підлягають пакуванню (на кресленні не показано), і регулювальним гвинтом 12, який розташований на корпусі 1, встановлюють глибину просічки в залежності від товщини сталевої стрічки. Корпус пристрою 1 встановлюють на плоску поверхню предмету. Одночасно, разом з рукояткою підйому 6 і ексцентриковим важелем просічки 5, піднімають натяжний зубчастий ролик 11, встановлюють кінці сталевої стрічки між роликом 11 і підп'ятником 18, пуансоном 8 і матрицею просічки 7, яка виконана у зборі з повзуном 17 та складається з двох взаємозамінних пуансонів по ширині повзуна, кожен із яких має три сферичні площини із двома ріжучими крайками на зовнішніх сторонах. Потім відпускають рукоятку підйому 6 і завдяки пружині 13 натя 67589 4 жний зубчастий ролик 11 контактує з верхнім кінцем сталевої стрічки, а нижній кінець стрічки - з підп'ятником 18. За допомогою натяжного важеля 4 через храповик 15 натяжний зубчастий ролик 11 виконує натяг верхнього кінця стрічки до необхідного зусилля натягу. При цьому нижній кінець стрічки утримується підп'ятником 18 через зусилля притискання ролика 11 пружиною 13. Після натягу важелем просічки 5 виконують просічку обох кінців стрічки і відрізання верхнього кінця стрічки відрізувальним ножем 9. Після повернення важеля просічки 5 в початкове положення за допомогою знімача 16 сталевої стрічки піднімається вузол з'єднання вище пуансона 8 і в результаті чого формується з'єднання і пристрій виводять із-під стрічки. На цьому процес з'єднання завершується. Як показали дослідження, таке виконання пристрою дозволить підвищити термін його служби на 40-50 %. 5 67589 6 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
