Активний культиватор для обробітку пристовбурних кругів

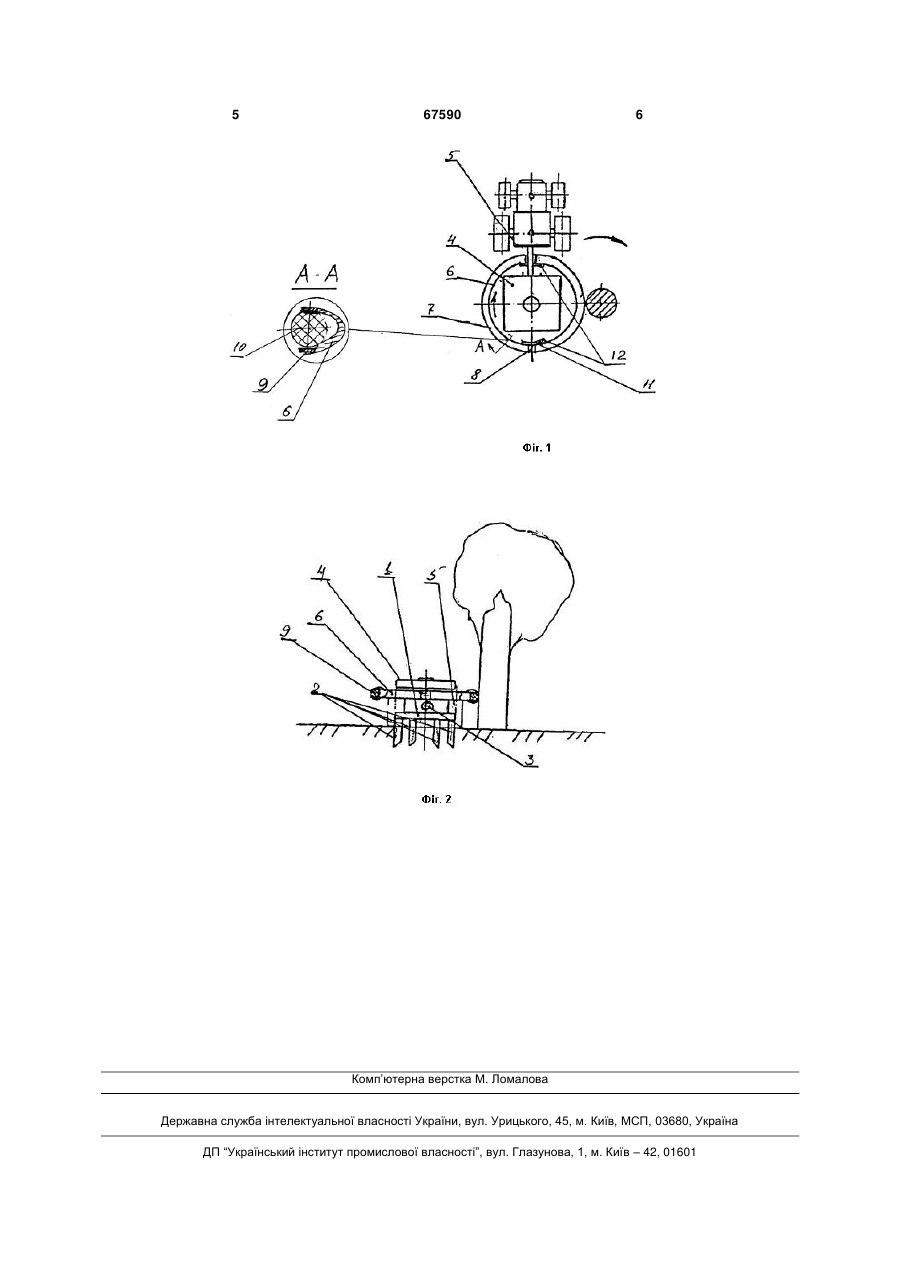

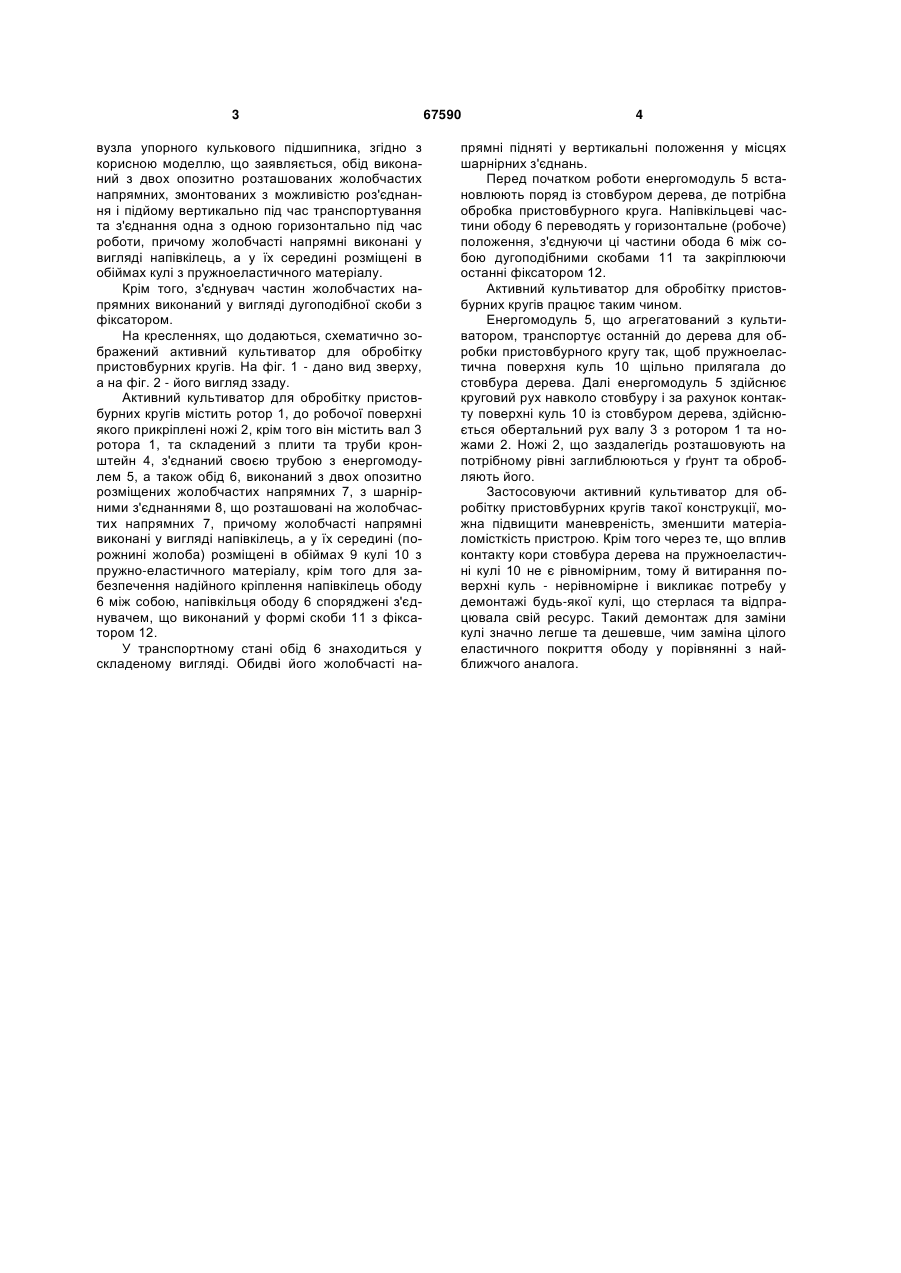

1. Активний культиватор для обробітку пристовбурних кругів, що містить змонтований на валу ротор з ножами та обід, при цьому вал ротора встановлений на кронштейні за допомогою вузла 3 вузла упорного кулькового підшипника, згідно з корисною моделлю, що заявляється, обід виконаний з двох опозитно розташованих жолобчастих напрямних, змонтованих з можливістю роз'єднання і підйому вертикально під час транспортування та з'єднання одна з одною горизонтально під час роботи, причому жолобчасті напрямні виконані у вигляді напівкілець, а у їх середині розміщені в обіймах кулі з пружноеластичного матеріалу. Крім того, з'єднувач частин жолобчастих напрямних виконаний у вигляді дугоподібної скоби з фіксатором. На кресленнях, що додаються, схематично зображений активний культиватор для обробітку пристовбурних кругів. На фіг. 1 - дано вид зверху, а на фіг. 2 - його вигляд ззаду. Активний культиватор для обробітку пристовбурних кругів містить ротор 1, до робочої поверхні якого прикріплені ножі 2, крім того він містить вал 3 ротора 1, та складений з плити та труби кронштейн 4, з'єднаний своєю трубою з енергомодулем 5, а також обід 6, виконаний з двох опозитно розміщених жолобчастих напрямних 7, з шарнірними з'єднаннями 8, що розташовані на жолобчастих напрямних 7, причому жолобчасті напрямні виконані у вигляді напівкілець, а у їх середині (порожнині жолоба) розміщені в обіймах 9 кулі 10 з пружно-еластичного матеріалу, крім того для забезпечення надійного кріплення напівкілець ободу 6 між собою, напівкільця ободу 6 споряджені з'єднувачем, що виконаний у формі скоби 11 з фіксатором 12. У транспортному стані обід 6 знаходиться у складеному вигляді. Обидві його жолобчасті на 67590 4 прямні підняті у вертикальні положення у місцях шарнірних з'єднань. Перед початком роботи енергомодуль 5 встановлюють поряд із стовбуром дерева, де потрібна обробка пристовбурного круга. Напівкільцеві частини ободу 6 переводять у горизонтальне (робоче) положення, з'єднуючи ці частини обода 6 між собою дугоподібними скобами 11 та закріплюючи останні фіксатором 12. Активний культиватор для обробітку пристовбурних кругів працює таким чином. Енергомодуль 5, що агрегатований з культиватором, транспортує останній до дерева для обробки пристовбурного кругу так, щоб пружноеластична поверхня куль 10 щільно прилягала до стовбура дерева. Далі енергомодуль 5 здійснює круговий рух навколо стовбуру і за рахунок контакту поверхні куль 10 із стовбуром дерева, здійснюється обертальний рух валу 3 з ротором 1 та ножами 2. Ножі 2, що заздалегідь розташовують на потрібному рівні заглиблюються у ґрунт та обробляють його. Застосовуючи активний культиватор для обробітку пристовбурних кругів такої конструкції, можна підвищити маневреність, зменшити матеріаломісткість пристрою. Крім того через те, що вплив контакту кори стовбура дерева на пружноеластичні кулі 10 не є рівномірним, тому й витирання поверхні куль - нерівномірне і викликає потребу у демонтажі будь-якої кулі, що стерлася та відпрацювала свій ресурс. Такий демонтаж для заміни кулі значно легше та дешевше, чим заміна цілого еластичного покриття ободу у порівнянні з найближчого аналога. 5 67590 6 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
