Машинка стрічкообв’язувальна з плаваючим підп’ятником

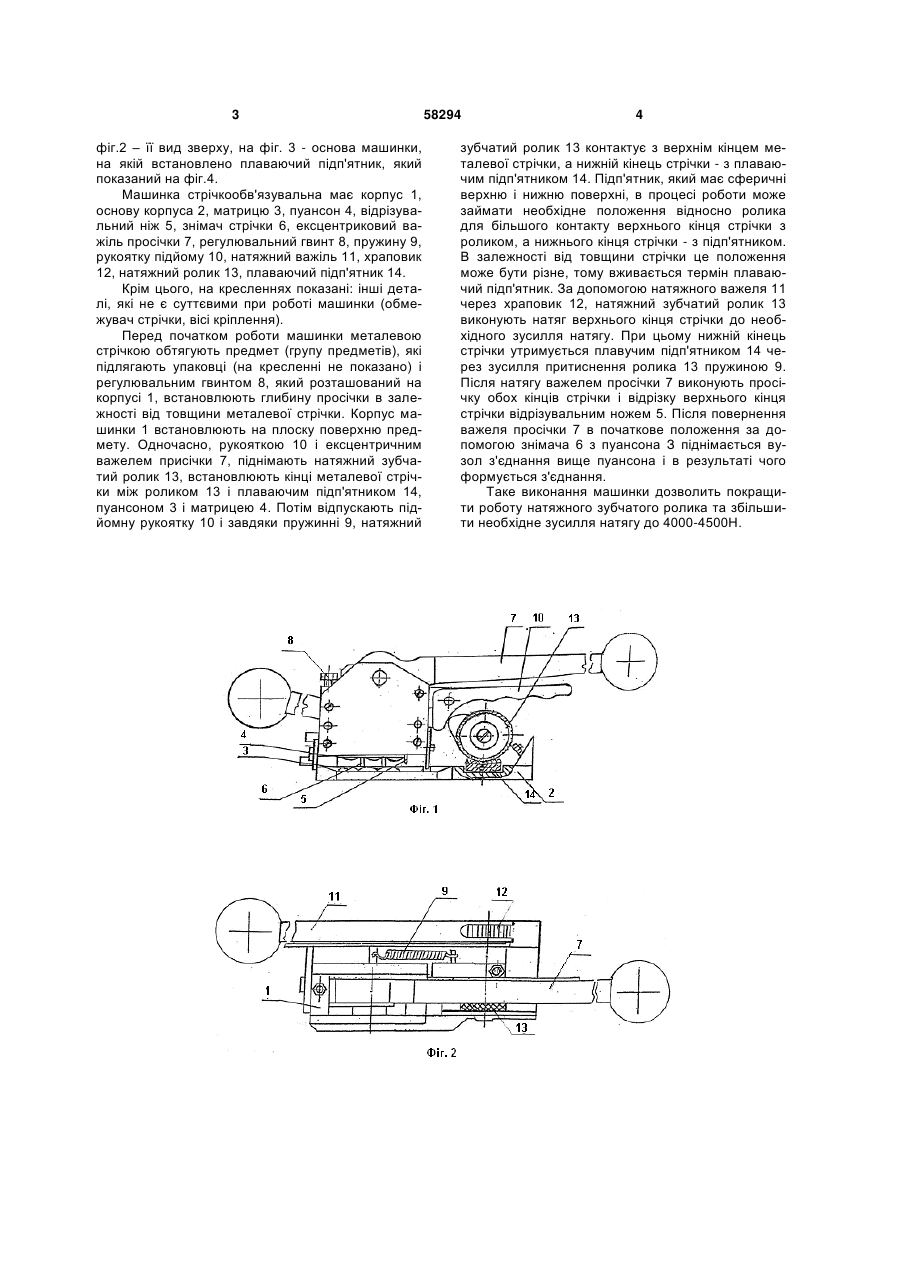

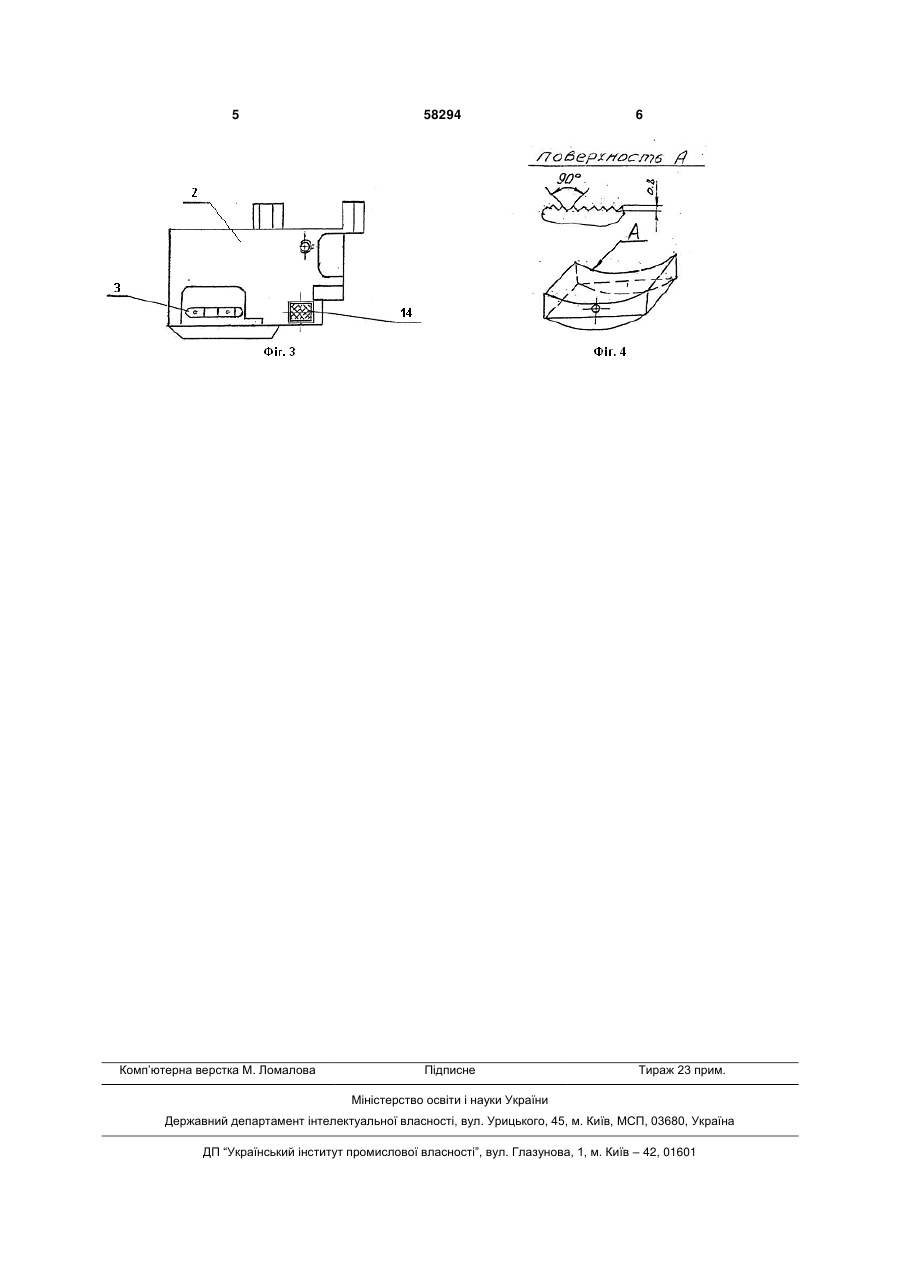

Машинка стрічкообв'язувальна з плаваючим підп'ятником, що має корпус, основу корпусу, матрицю, пуансон, відрізувальний ніж, знімач стрічки, ексцентриковий важіль просічки, регулювальний 3 фіг.2 – її вид зверху, на фіг. 3 - основа машинки, на якій встановлено плаваючий підп'ятник, який показаний на фіг.4. Машинка стрічкообв'язувальна має корпус 1, основу корпуса 2, матрицю 3, пуансон 4, відрізувальний ніж 5, знімач стрічки 6, ексцентриковий важіль просічки 7, регулювальний гвинт 8, пружину 9, рукоятку підйому 10, натяжний важіль 11, храповик 12, натяжний ролик 13, плаваючий підп'ятник 14. Крім цього, на кресленнях показані: інші деталі, які не є суттєвими при роботі машинки (обмежувач стрічки, вісі кріплення). Перед початком роботи машинки металевою стрічкою обтягують предмет (групу предметів), які підлягають упаковці (на кресленні не показано) і регулювальним гвинтом 8, який розташований на корпусі 1, встановлюють глибину просічки в залежності від товщини металевої стрічки. Корпус машинки 1 встановлюють на плоску поверхню предмету. Одночасно, рукояткою 10 і ексцентричним важелем присічки 7, піднімають натяжний зубчатий ролик 13, встановлюють кінці металевої стрічки між роликом 13 і плаваючим підп'ятником 14, пуансоном 3 і матрицею 4. Потім відпускають підйомну рукоятку 10 і завдяки пружинні 9, натяжний 58294 4 зубчатий ролик 13 контактує з верхнім кінцем металевої стрічки, а нижній кінець стрічки - з плаваючим підп'ятником 14. Підп'ятник, який має сферичні верхню і нижню поверхні, в процесі роботи може займати необхідне положення відносно ролика для більшого контакту верхнього кінця стрічки з роликом, а нижнього кінця стрічки - з підп'ятником. В залежності від товщини стрічки це положення може бути різне, тому вживається термін плаваючий підп'ятник. За допомогою натяжного важеля 11 через храповик 12, натяжний зубчатий ролик 13 виконують натяг верхнього кінця стрічки до необхідного зусилля натягу. При цьому нижній кінець стрічки утримується плавучим підп'ятником 14 через зусилля притиснення ролика 13 пружиною 9. Після натягу важелем просічки 7 виконують просічку обох кінців стрічки і відрізку верхнього кінця стрічки відрізувальним ножем 5. Після повернення важеля просічки 7 в початкове положення за допомогою знімача 6 з пуансона З піднімається вузол з'єднання вище пуансона і в результаті чого формується з'єднання. Таке виконання машинки дозволить покращити роботу натяжного зубчатого ролика та збільшити необхідне зусилля натягу до 4000-4500Н. 5 Комп’ютерна верстка М. Ломалова 58294 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
