Формула / Реферат

Пристрій стрічкообв'язувальний, що має корпус, основу корпуса, повзун, матрицю, пуансон, ексцентриковий важіль просічки, регулювальний гвинт, пружину, рукоятку підйому, натяжний важіль, храповик, натяжний зубчатий ролик, який відрізняється тим, що повзун із матрицею просічки виконаний як єдине ціле та складається з двох частин по товщині.

Текст

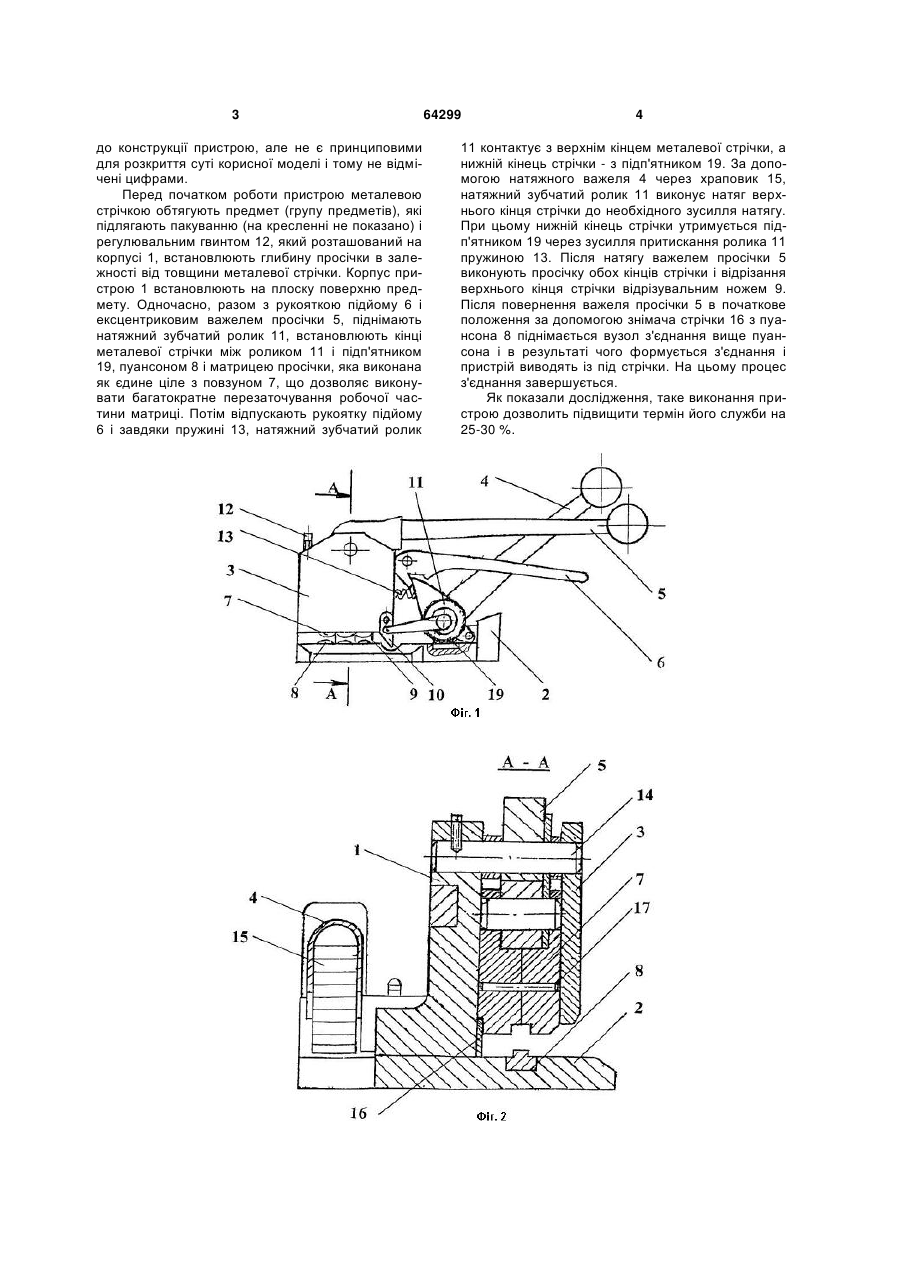

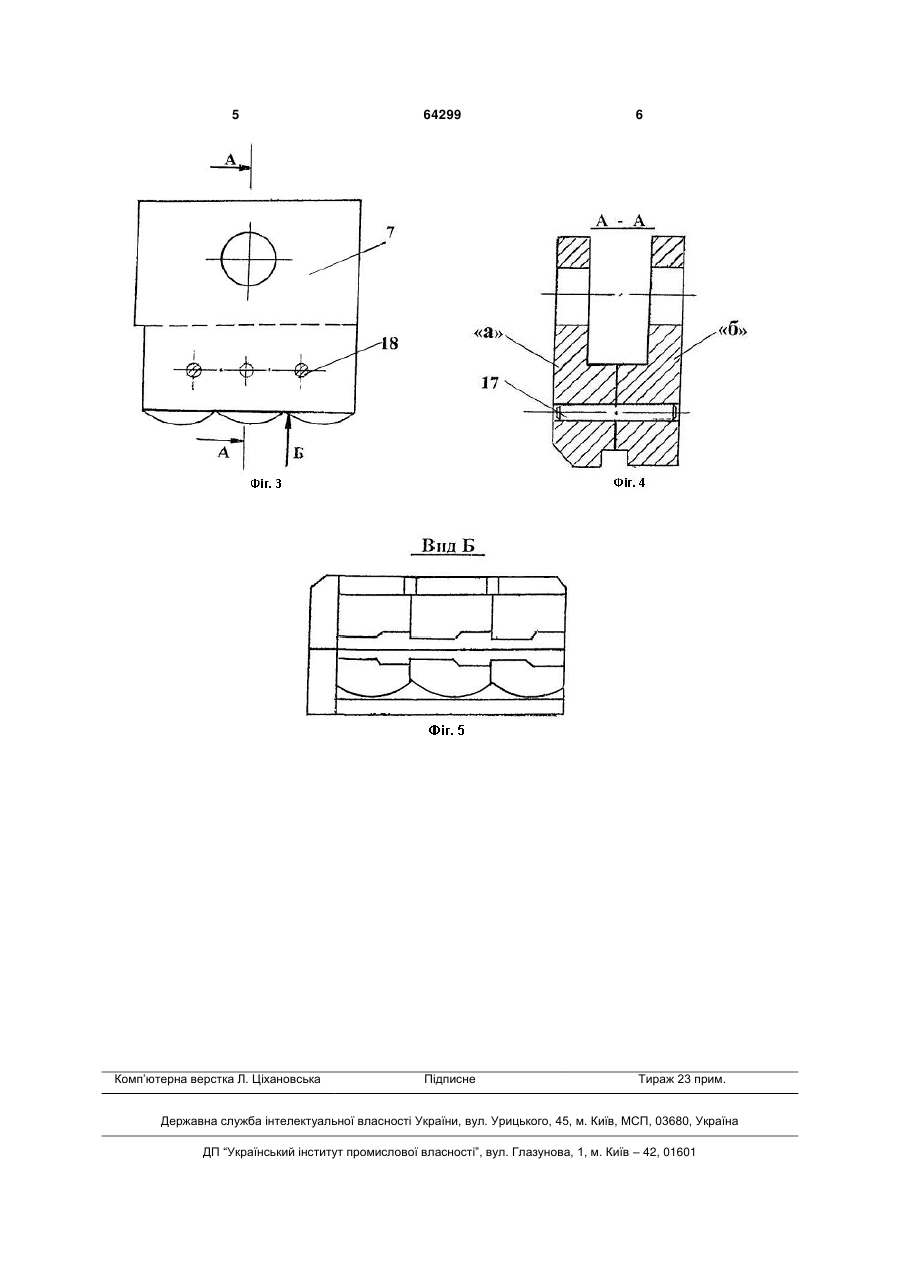

Пристрій стрічкообв'язувальний, що має корпус, основу корпуса, повзун, матрицю, пуансон, ексцентриковий важіль просічки, регулювальний гвинт, пружину, рукоятку підйому, натяжний важіль, храповик, натяжний зубчатий ролик, який відрізняється тим, що повзун із матрицею просічки виконаний як єдине ціле та складається з двох частин по товщині. (19) (21) u201102095 (22) 22.02.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ШЛІХТА ВАЛЕНТИН МИХАЙЛОВИЧ, ЛЕОНОВ ЮРІЙ ГРИГОРОВИЧ, СІРКО ЗІНОВІЙ СТЕПАНОВИЧ (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ "РЕСУРС", НАЦІОНАЛЬ 3 до конструкції пристрою, але не є принциповими для розкриття суті корисної моделі і тому не відмічені цифрами. Перед початком роботи пристрою металевою стрічкою обтягують предмет (групу предметів), які підлягають пакуванню (на кресленні не показано) і регулювальним гвинтом 12, який розташований на корпусі 1, встановлюють глибину просічки в залежності від товщини металевої стрічки. Корпус пристрою 1 встановлюють на плоску поверхню предмету. Одночасно, разом з рукояткою підйому 6 і ексцентриковим важелем просічки 5, піднімають натяжний зубчатий ролик 11, встановлюють кінці металевої стрічки між роликом 11 і підп'ятником 19, пуансоном 8 і матрицею просічки, яка виконана як єдине ціле з повзуном 7, що дозволяє виконувати багатократне перезаточування робочої частини матриці. Потім відпускають рукоятку підйому 6 і завдяки пружині 13, натяжний зубчатий ролик 64299 4 11 контактує з верхнім кінцем металевої стрічки, а нижній кінець стрічки - з підп'ятником 19. За допомогою натяжного важеля 4 через храповик 15, натяжний зубчатий ролик 11 виконує натяг верхнього кінця стрічки до необхідного зусилля натягу. При цьому нижній кінець стрічки утримується підп'ятником 19 через зусилля притискання ролика 11 пружиною 13. Після натягу важелем просічки 5 виконують просічку обох кінців стрічки і відрізання верхнього кінця стрічки відрізувальним ножем 9. Після повернення важеля просічки 5 в початкове положення за допомогою знімача стрічки 16 з пуансона 8 піднімається вузол з'єднання вище пуансона і в результаті чого формується з'єднання і пристрій виводять із під стрічки. На цьому процес з'єднання завершується. Як показали дослідження, таке виконання пристрою дозволить підвищити термін його служби на 25-30 %. 5 Комп’ютерна верстка Л. Ціхановська 64299 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
